Minicylinder ze stali nierdzewnej serii C85
  • Minicylinder ze stali nierdzewnej serii C85Minicylinder ze stali nierdzewnej serii C85

Minicylinder ze stali nierdzewnej serii C85

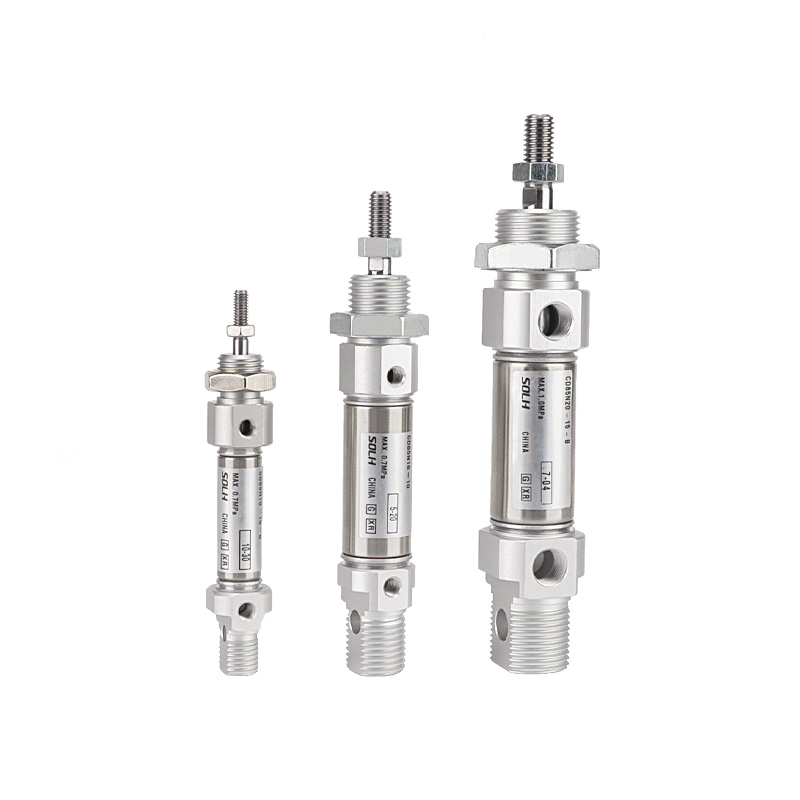

Minicylinder SOLH C85/CD85 ze stali nierdzewnej jest zgodny z międzynarodową normą ISO 6432 i może być bezpośrednio wymieniany z równoważnymi modelami SMC. Rozmiary otworów: φ8/10/12/16/20/25 mm. Beczka i tłoczysko wykonane są ze stali nierdzewnej 304 o doskonałej odporności na rdzę i korozję, stosowanej w wilgotnych, łagodnych środowiskach kwasowych i zasadowych, a także na czystych liniach produkcyjnych dla przemysłu spożywczego, farmaceutycznego i elektronicznego. Dzięki zastosowaniu konstrukcji zagniatanej zaślepki końcowej pozbawionej ściągaczy cylinder charakteryzuje się smukłą i lekką konstrukcją. Kompletne warianty obejmują standardowy siłownik dwustronnego działania, jednostronnego działania ze sprężyną powrotną/wydłużającą, typ synchroniczny z podwójnym tłoczyskiem i cylinder z nieobrotowym prętem kwadratowym C85K. Wersje CD85 są wyposażone we wbudowany pierścień magnetyczny do wykrywania położenia za pomocą przełączników magnetycznych. W zestawie standardowa poduszka gumowa; Poduszka powietrzna z przyrostkiem C jest opcjonalna dla modeli φ10~25 w celu pochłaniania uderzeń podczas pracy z dużą prędkością. Minimalne ciśnienie początkowe sięga 0,05 MPa, zapewniając długotrwałą pracę bezolejową przy prędkości tłoka od 50 do 1500 mm/s, idealne do ruchu posuwisto-zwrotnego o wysokiej częstotliwości i krótkim skoku. Dostępny jest pełny zestaw opcji montażu zgodnych z normą ISO: zintegrowany uchwyt, kołnierz, mocowanie na łapach, mocowanie na czopie i inne. W porównaniu z cylindrami MI i MA, C85 posiada uznane na całym świecie wymiary ISO, zapewniając wyjątkową wygodę podczas wymiany sprzętu na rynkach zagranicznych. Podczas doboru zaleca się margines bezpieczeństwa wynoszący co najmniej 50% ciągu.

Minicylinder ze stali nierdzewnej serii C85 (norma ISO 6432, system zgodny z SMC)

Marka: SOLH firmy Richge Technology | Katalog produktów zorientowany na eksport

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Minicylinder ze stali nierdzewnej serii SOLH C85 jest zgodny z międzynarodową normą ISO 6432, zakres średnic φ8 ~ 25 mm. Cechy: zwarty kształt, odporność na korozję, wysoka prędkość i wydajność przy wysokiej częstotliwości, praca bezolejowa. Szeroko stosowane w przemyśle spożywczym, farmaceutycznym, elektronicznym i ogólnym sprzęcie automatyki pneumatycznej.


Struktura podstawowa i cechy konstrukcyjne

   1. Norma: ISO 6432 (φ8–φ25), uniwersalne wymiary montażowe dla światowego rynku minicylindrów.

   2. Materiał: lufa, tłoczysko i nakrętka zabezpieczająca ze stali nierdzewnej 304; odporny na rdzę, odpowiedni do wilgotnych, słabych kwasów i słabych zasad.

   3. Struktura: Zaślepki zaciskane na rolkach, bez drążków kierowniczych, o prostym, cylindrycznym kształcie, niewielkich rozmiarach i lekkości.

   4. Warianty działania

     -- Pojedynczy pręt dwustronnego działania (standard)

     -- Pojedynczego działania (sprężyna powrotna/sprężyna rozciągająca)

     -- Cylinder synchroniczny z podwójnym prętem

     -- C85K Typ pręta nieobrotowego

   5. Poduszka: standardowa poduszka gumowa; poduszka powietrzna (przyrostek C) opcjonalna dla φ10–25 w celu zmniejszenia uderzeń podczas ruchu z dużą prędkością.

   6. Uszczelnienie: Specjalne dwukierunkowe uszczelnienie z rowkiem zbiornika oleju, niskie ciśnienie rozruchowe, długa żywotność w warunkach pracy bezolejowej.

   7. Detekcja pozycji: Wbudowany pierścień magnetyczny (kod D) opcjonalnie; tryby montażu przełącznika magnetycznego: A=rowek toru, B=rowek taśmy stalowej.

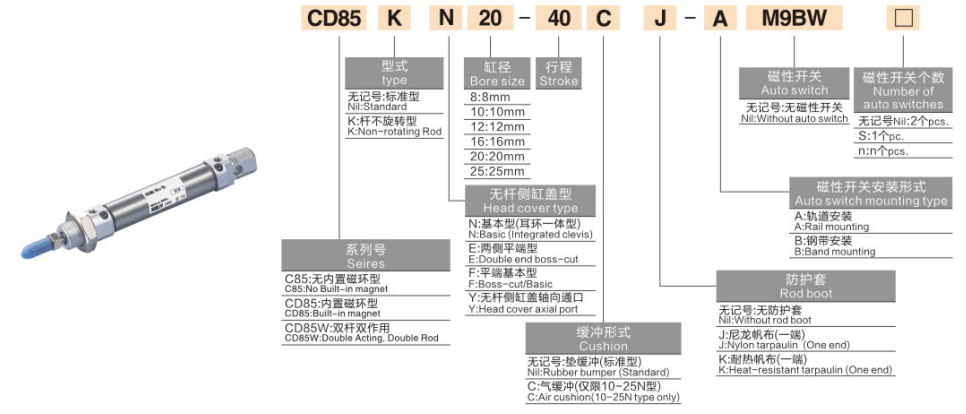

Kompletna reguła kodowania modelu

   1. Przykład modelu: CD85N25-100C-B

Segment
Kod
Definicja
C85
Seria podstawowa
Minicylinder ze stali nierdzewnej ISO6432
D
Opcja magnesu
D=Wbudowany pierścień magnetyczny; Puste = brak magnesu
N/F/E/K
Kod wariantu

N=Zintegrowany łącznik sworzniowy typu podstawowego

F=Typ z płaskim końcem

E=Jednodziałający

K=pręt nieobrotowy

25
Rozmiar otworu (mm)
8,10,12,16,20,25
100
Długość skoku
Maks. 400 mm dla podwójnego działania
C
Poduszka
Puste = gumowa poduszka; C=Poduszka powietrzna (dostępna φ10~25)
B
Uchwyt przełącznika
A=rowek gąsienicy; B=Rowek taśmy stalowej

  2. Przykładowy numer zamówienia: CD85N16-50

     -- Typ podstawowy, średnica 16, skok 50, wbudowany magnes, gumowa poduszka.


Standardowe specyfikacje techniczne (podwójnego działania)

Parametr Pozycja
Specyfikacja
Rozmiary otworów
φ8,10,12,16,20,25 mm
Ciśnienie robocze
0,1–1,0 MPa; Minimalne ciśnienie rozruchowe: 0,05 MPa
Dowód ciśnienia
1,5 MPa
Temperatura otoczenia
-10~+70℃;-10~+60℃ dla modelu wyposażonego w magnes
Prędkość tłoka
50–1500 mm/s, odpowiednie do ruchu posuwisto-zwrotnego o wysokiej częstotliwości
Poduszka
Standardowa poduszka gumowa; poduszka powietrzna opcjonalna (φ10–25)
Wątek portu lotniczego
M5×0,8 (φ8–16); G1/8 (φ20–25)
Smarowanie
Wstępnie nasmarowane, obsługa bezolejowa
Tolerancja udaru
±1,0 mm


Teoretyczna siła ciągu i uciągu @ 0,6 MPa (pojedynczy pręt, jednostka: N)

Otwór (mm)
Ciąg (N)
Siła uciągu (N)
Referencyjne obciążenie poziome (kg)
8
30
27
 1,5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Formy montażowe i modele pochodne

  1. Opcje montażu ISO6432

     -- N: Typ podstawowy ze zintegrowanym łącznikiem (najpopularniejszy)

     -- F: Montaż osiowy z płaskim końcem

     -- L: mocowanie na jednej stopie / M: mocowanie na podwójnej stopie

     -- G: Mocowanie kołnierzowe

     -- NU: Mocowanie sworznia czopowego

   2. Główne wersje pochodne

     -- CD85: Z wbudowanym pierścieniem magnetycznym, kompatybilnym z czujnikami magnetycznymi

     -- C85K: Nieobrotowe tłoczysko kwadratowe, położenie zapobiegające skręcaniu

     -- C85E: jednostronnego działania (sprężyna powrotna/sprężyna rozciągająca)

     -- CWCD85E: Cylinder dwustronnego działania z podwójnym tłoczyskiem, ruch synchroniczny


Porównanie wyboru: C85 VS MI VS MA

   1. ✅Preferowane okazje na C85

     -- Przemysł spożywczy, farmaceutyczny i elektroniczny: stal nierdzewna, czysta, antykorozyjna

     -- Cykle o dużej prędkości i wysokiej częstotliwości: 50–1500 mm/s, krótki skok, ruch posuwisto-zwrotny

     -- Kompaktowy układ wyposażenia: smukły, cylindryczny korpus φ8–25

     -- Wilgotne i lekko korozyjne środowisko warsztatowe

     - Globalne zapotrzebowanie na wymianę: uniwersalny wymiar ISO6432 do bezpośredniej wymiany


 Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz nacisk i obciążenie poziome, rezerwa ≥50% marginesu bezpieczeństwa; wybierz mniejszy otwór dla pracy z wyższą częstotliwością.

   2. Potwierdzenie obrysu: dodaj dodatkowy margines 10–20 mm; maksymalny skok 400 mm.

   3. Wybór konfiguracji

     -- Wbudowany magnes: dodaj kod D

     -- Redukcja uderzenia przy dużej prędkości: wybierz poduszkę powietrzną z przyrostkiem C

     -- Wymóg zabezpieczenia przed skręcaniem: wybierz wersję nieobrotową K

     -- Dopasuj formę montażu: N/F/L/M/G zgodnie ze strukturą urządzenia


Podsumowanie w jednym zdaniu

     Minicylinder SOLH C85/CD85 ze stali nierdzewnej ISO6432 jest w pełni wymienny z importowaną serią SMC, obsługuje szybką pracę bezolejową, wiele metod montażu i opcjonalny pręt antyobrotowy, idealny siłownik liniowy do zautomatyzowanych linii produkcyjnych żywności, medycznych i elektronicznych.
