Cylinder pneumatyczny

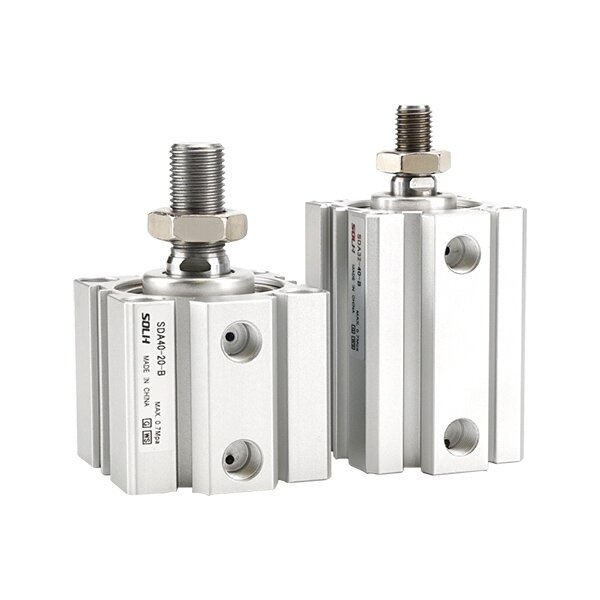

Ultracienki siłownik kwadratowy SOLH SDA to ekonomiczny kompaktowy siłownik pneumatyczny. Długość jego korpusu wynosi zaledwie 1/2 ~ 1/3 standardowych cylindrów z drążkiem kierowniczym i umożliwia osadzoną instalację w celu zaoszczędzenia miejsca. Wymiary montażowe są wymienne w przypadku serii Airtac ACQ i SMC CQ2. Oferuje kompleksowe warianty: dwustronnego działania, pojedynczą sprężyną powrotną SSA/STA, podwójnym tłoczyskiem SDAD, regulowanym skokiem SDAJ i modelami wyposażonymi w magnes SDAS. Wbudowane gumowe zderzaki na obu końcach amortyzują wstrząsy i redukują hałas. Uszczelnienie o niskim tarciu składowane smarem umożliwia długoterminową pracę bez oleju. Rozmiary otworów φ12 ~ 100 mm, odpowiednie do pchania, mocowania i pozycjonowania z krótkim skokiem, szeroko stosowane w automatyce 3C, maszynach pakujących i osprzętach jako ekonomiczne rozwiązanie dla sprzętu o ograniczonej przestrzeni.

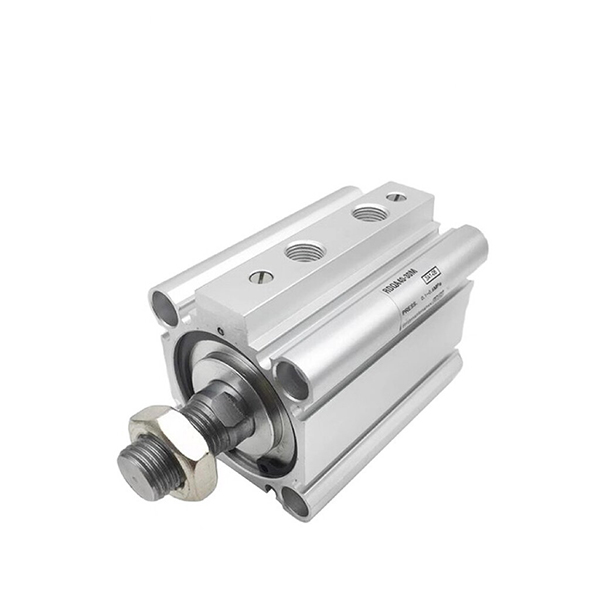

Cienki cylinder SOLH RQ jest wymienny z serią SMC RQ/RDQ. Przyjmuje innowacyjną, bezpierścieniową, wbudowaną strukturę poduszki powietrznej z 3-krotną zdolnością pochłaniania energii w porównaniu z gumowym buforem CQ2 i o 50% niższym poziomem hałasu podczas pracy. Ultracienka kwadratowa lufa jest o 20% krótsza niż konwencjonalne cienkie cylindry z poduszką powietrzną, a wymiary montażowe pasują do CQ2 i CQS w celu bezpośredniej wymiany. Warianty obejmują niemagnetyczny RQ, RDQ wyposażony w magnes i zamykany RLQ dla zabezpieczenia przed upadkiem obciążenia pionowego. Nadaje się do ciągłego, szybkiego ruchu posuwisto-zwrotnego przy 50 ~ 500 mm/s. Rozmiary otworów φ20 ~ 100 mm i umożliwiają pracę bezolejową. Szeroko stosowane w automatyce załadunku/rozładunku o dużej liczbie cykli, precyzyjnym mocowaniu i pozycjonowaniu wymagającym niskiego uderzenia i niskiego poziomu hałasu.

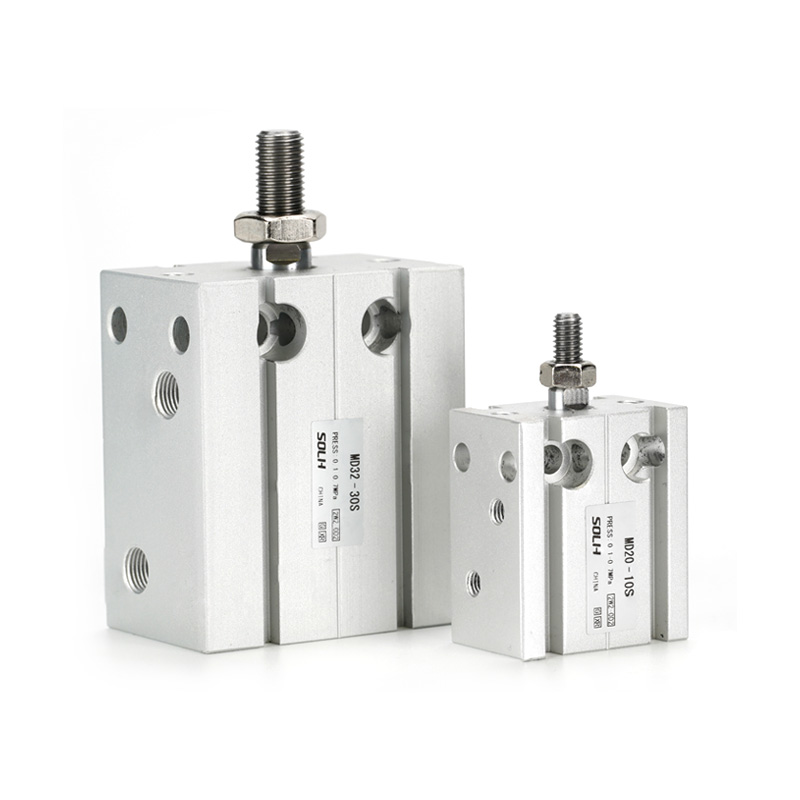

Wielopozycyjny siłownik kompaktowy SOLH MD do swobodnego montażu jest wyposażony w gwintowane otwory montażowe po sześciu stronach korpusu bloku, co umożliwia montaż bez wsporników pod dowolnym kątem. Jest o 30% ~ 50% cieńszy niż standardowe cylindry okrągłe, aby dopasować się do wąskiego układu sprzętu o dużej gęstości. Pięć podmodeli obejmuje wszystkie tryby pracy: standardowy jednoprętowy MD o podwójnym działaniu, jednoprętowy jednostronnego działania MSD (sprężyna rozciągająca) / MTD (sprężyna cofająca), dwuprętowy MDD zapobiegający skręcaniu i dwuprętowy MDJ z regulacją skoku. Rozmiary otworów wahają się od 6 do 32 mm przy standardowych skokach 5 ~ 60 mm. Każde urządzenie ma wbudowany przedni gumowy bufor i podwójne boczne gniazda na czujniki magnetyczne; przyrostek-S oznacza zintegrowany magnes trwały kompatybilny z kontaktronami CMSH/DMSH. W tłoczysku zastosowano zintegrowaną tuleję samosmarującą, która zapewnia płynną pracę bez oleju. Warianty z podwójnym prętem eliminują ugięcie boczne pod wpływem przesuniętych obciążeń, natomiast MDJ posiada tylną śrubę regulacyjną umożliwiającą elastyczną i precyzyjną regulację skoku. Szeroko stosowany do lekkiego zaciskania, wyrzucania, zaciskania i precyzyjnego pozycjonowania miniaturowych przyrządów w maszynach 3C, półprzewodnikowych i ogólnych małych maszynach automatyki.

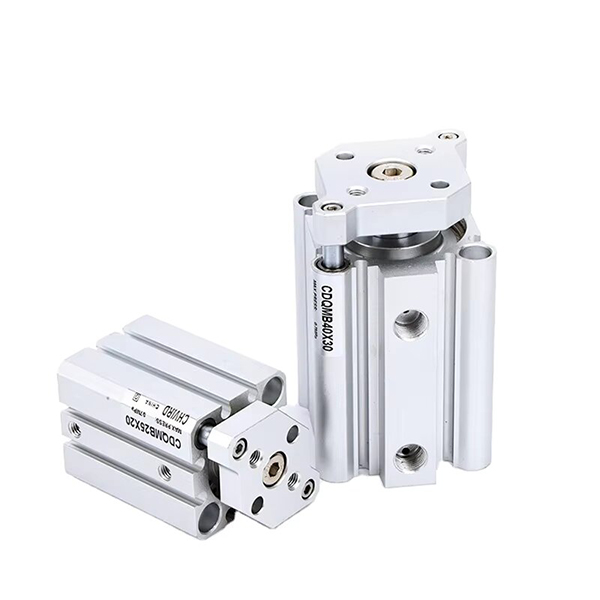

Cienki cylinder prowadzony o wysokiej sztywności SOLH CQM jest wymienny z SMC CQM/CDQM. Zbudowany na cienkiej konstrukcji cylindrycznej CQ2 ze zintegrowanymi równoległymi podwójnymi drążkami prowadzącymi, utrzymuje tę samą długość korpusu co CQ2 i eliminuje potrzebę stosowania zewnętrznych prowadnic. Jego wytrzymałość na obciążenia boczne jest 2~4 razy większa niż w przypadku standardowych cylindrów CQ2, przy tolerancji obrotu tłoczyska ≤±0,2°. Warianty obejmują niemagnetyczny CQM, wyposażony w magnes CDQM i model o długiej żywotności CQM-XB24. Wyposażone w gumowe zderzaki na obu końcach i umożliwiające pracę bezolejową. Rozmiary otworów φ12~100mm, wymiary montażowe zgodne z CQ2/CQS. Idealny do precyzyjnego pchania i mocowania osprzętu z krótkim skokiem przy obciążeniu offsetowym w automatyce montażu elektroniki.

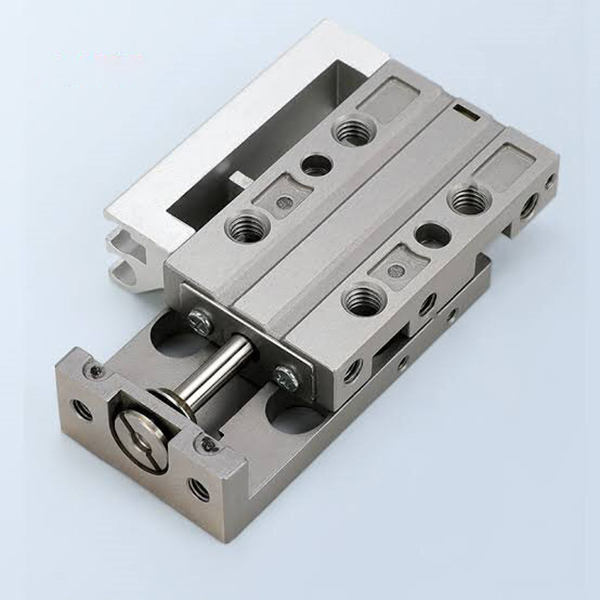

Ultrakompaktowy, precyzyjny pneumatyczny stół przesuwny SOLH MXJ jest wymienny z serią SMC MXJ. Wyposażony w zintegrowaną prowadnicę liniową kulkową ze stali nierdzewnej, osiąga dokładność równoległości 0,005 mm i dokładność powtarzalnego pozycjonowania ± 0,01 mm. Ultracienki, lekki korpus umożliwia montaż z trzech stron od góry, od dołu i z boku, jest o 30% ~ 50% mniejszy niż stoły przesuwne MXQ. Rozmiary otworów φ4,5 ~ 16 mm, wyposażone w dwustronne gumowe bufory i opcjonalne metalowe ograniczniki dla regulowanego skoku 0 ~ 5 mm. Symetryczna konstrukcja umożliwia wymianę rurociągów i czujników pomiędzy lewą i prawą stroną, odpowiednią do czystych środowisk bezolejowych. Zdolne do stabilnego ruchu o krótkim skoku o wysokiej częstotliwości, powszechnie stosowane w ruchu liniowym na poziomie mikronów w obsłudze mikronów 3C, kontroli optycznej, montażu miniaturowym i kompaktowym sprzęcie automatyki medycznej.

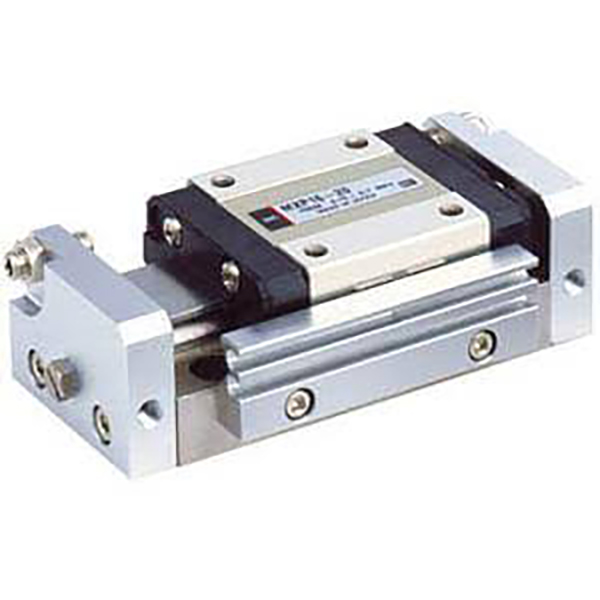

Bardzo precyzyjny pneumatyczny stół przesuwny SOLH MXP jest wymienny z serią SMC MXP. Wykorzystuje zintegrowany korpus ze stali nierdzewnej martenzytycznej i wbudowaną prowadnicę liniową kulkową, osiągając równoległość ruchu 0,004 mm, błąd obrotu do ± 0,03° i dokładność powtarzalnego pozycjonowania ± 0,01 mm. Niezwykle wąska, kompaktowa obudowa jest o 10–20% węższa niż modele MXJ i umożliwia montaż z trzech stron oraz możliwość przełączania orurowania osiowego/bocznego. Rozmiary otworów φ6 ~ 16 mm wyposażone w standardowe bufory gumowe, opcjonalne ograniczniki metalowe i bufory hydrauliczne dostępne dla φ8 i większych. Obsługuje wolne od oleju, czyste środowisko i stabilne tłoczenie zwrotne o wysokiej częstotliwości. Idealny do stacji automatyki o ograniczonej przestrzeni wymagających ścisłej precyzji ruchu, takich jak kontrola optyczna, łączenie chipów, montaż mikroelementów i najwyższej jakości sprzęt medyczny.

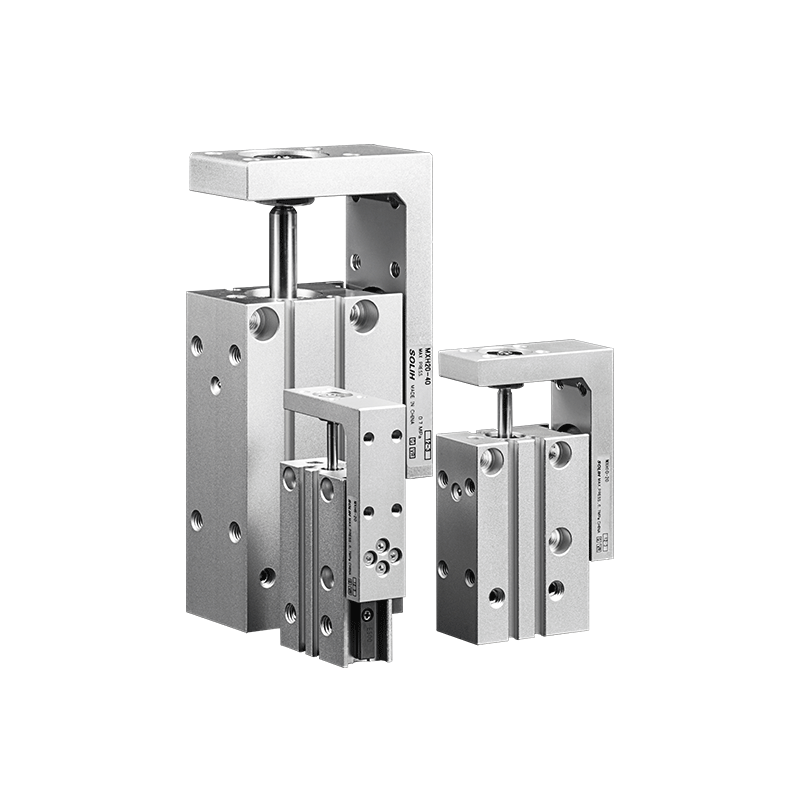

Wąski, kompaktowy pneumatyczny stół przesuwny SOLH MXH jest wymienny z serią SMC MXH. Napędzany podwójnym tłokiem i wyposażony w prowadnicę z krążącymi kulkami, przyjmuje bardzo wąski korpus, odpowiedni do gęstego układu obok siebie. Charakteryzuje się doskonałą odpornością na przesunięcie i skręcanie z dopuszczalnym momentem obrotowym około 6 razy większym niż tradycyjne prowadnice MXU, dokładnością powtarzalnego pozycjonowania ± 0,02 mm i maksymalnym standardowym skokiem do 60 mm. Obsługuje montaż w 4 kierunkach i orurowanie z 3 stron, jest wyposażony w wbudowany magnes kompatybilny z różnymi przełącznikami magnetycznymi, dwustronne bufory gumowe i umożliwia ciągłą pracę bezolejową. Rozmiary otworów φ6 ~ 20 mm, szeroko stosowane do średnioprecyzyjnego przenoszenia o wysokiej częstotliwości i długim skoku komponentów 3C i małych części z tworzyw sztucznych pod obciążeniem wspornikowym lub jednostronnym w urządzeniach automatyki o ograniczonej przestrzeni.

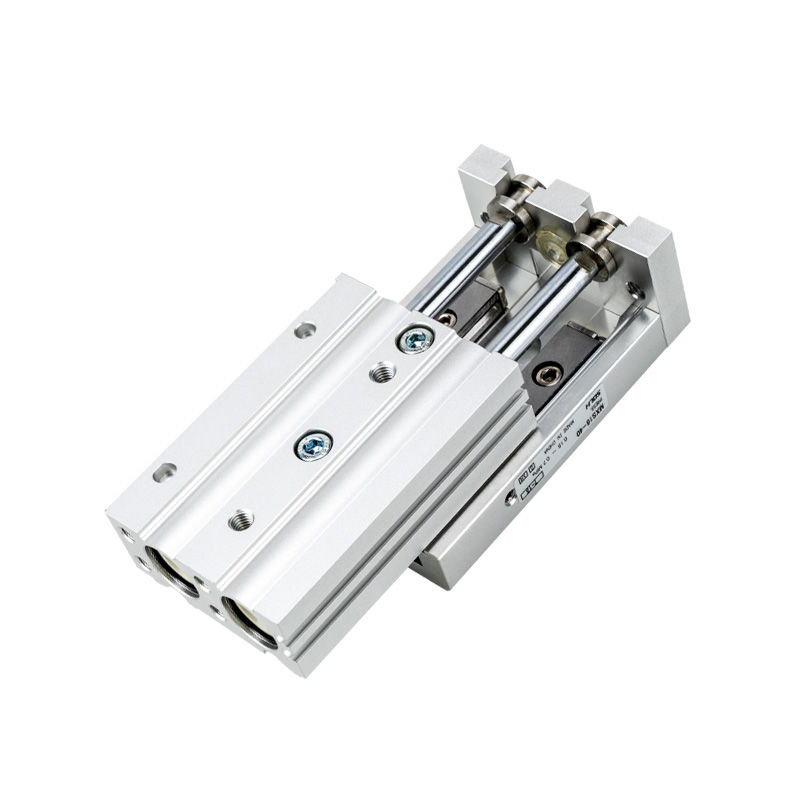

Zintegrowany pneumatyczny stół przesuwny SOLH MXS o wysokiej sztywności jest w pełni wymienny z serią SMC MXS. Wykorzystuje napęd dwutłokowy i wstępnie naprężone szyny prowadzące z rolkami poprzecznymi, co zapewnia ruch z zerowym luzem, zapewniając dwukrotnie większy nacisk niż prowadnice jednocylindrowe z tym samym otworem i powtarzalną dokładnością pozycjonowania do ± 0,01 mm. Ultra cienka zintegrowana konstrukcja pozwala zaoszczędzić 30% ~ 50% przestrzeni montażowej w porównaniu z cylindrem dzielonym i zewnętrznymi zestawami prowadnic. Obsługiwany jest trójstronny montaż z otworami na kołki pozycjonujące (dolny, boczny i osiowy). Rozmiary otworów φ6~25mm przy standardowych skokach 10~150mm, opcjonalnie regulatory skoku 0~5mm. Wbudowany magnes pasuje do przełączników magnetycznych i umożliwia pracę bezolejową. Szeroko stosowany do bardzo sztywnego i precyzyjnego transferu liniowego w półprzewodnikach, precyzyjnym montażu 3C i stacjach wyrównywania komponentów optycznych.

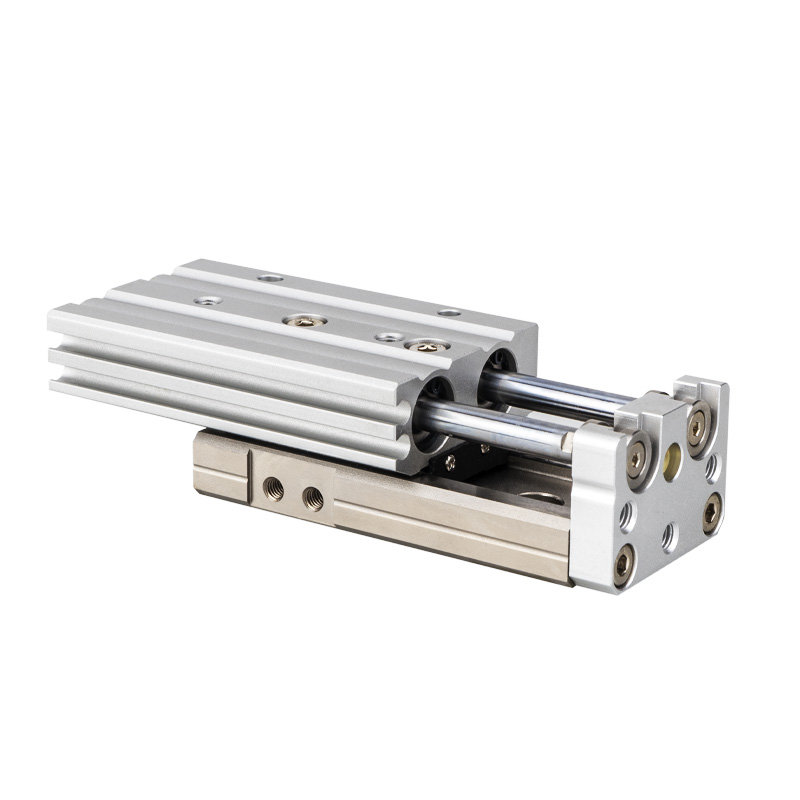

Ekonomiczny pneumatyczny stół przesuwny SOLH MXQ jest wymienny z serią SMC MXQ. Wykorzystuje napęd dwutłokowy i nienaprężoną wstępnie prowadnicę kulkową z recyrkulacją, zbudowaną jako ultracienka, lekka zintegrowana jednostka o niższej wysokości i lżejszej niż MXS, osiągająca dokładność powtarzalnego pozycjonowania ± 0,02 mm. Dostępny jest montaż trójstronny z otworami na kołki pozycjonujące (dolny, boczny i osiowy). Rozmiary otworów φ6~25mm, skok standardowy 10~150mm, opcjonalnie regulatory skoku 0~5mm. Wbudowany magnes pasuje do przełączników magnetycznych i umożliwia pracę bezolejową. Jako ekonomiczny podstawowy siłownik liniowy pasuje do projektów o ograniczonym budżecie i jest szeroko stosowany do przenoszenia wysokiej częstotliwości małych części elektronicznych i plastikowych pod niewielkim obciążeniem oraz do zautomatyzowanych linii montażowych o standardowej precyzji.
