Kompaktowy stół pneumatyczny serii MXH
  • Kompaktowy stół pneumatyczny serii MXHKompaktowy stół pneumatyczny serii MXH

Kompaktowy stół pneumatyczny serii MXH

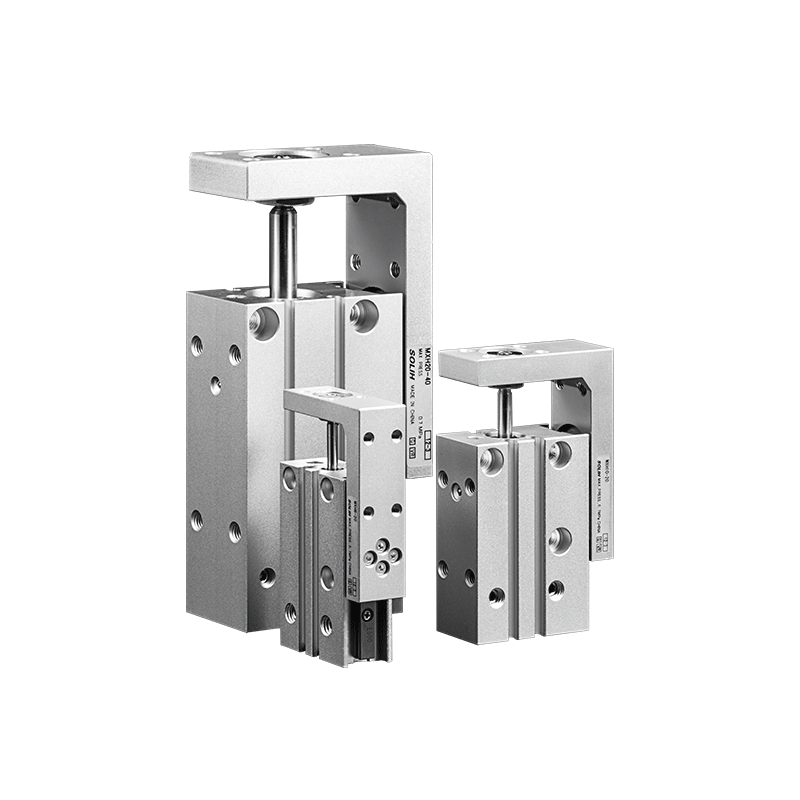

Wąski, kompaktowy pneumatyczny stół przesuwny SOLH MXH jest wymienny z serią SMC MXH. Napędzany podwójnym tłokiem i wyposażony w prowadnicę z krążącymi kulkami, przyjmuje bardzo wąski korpus, odpowiedni do gęstego układu obok siebie. Charakteryzuje się doskonałą odpornością na przesunięcie i skręcanie z dopuszczalnym momentem obrotowym około 6 razy większym niż tradycyjne prowadnice MXU, dokładnością powtarzalnego pozycjonowania ± 0,02 mm i maksymalnym standardowym skokiem do 60 mm. Obsługuje montaż w 4 kierunkach i orurowanie z 3 stron, jest wyposażony w wbudowany magnes kompatybilny z różnymi przełącznikami magnetycznymi, dwustronne bufory gumowe i umożliwia ciągłą pracę bezolejową. Rozmiary otworów φ6 ~ 20 mm, szeroko stosowane do średnioprecyzyjnego przenoszenia o wysokiej częstotliwości i długim skoku komponentów 3C i małych części z tworzyw sztucznych pod obciążeniem wspornikowym lub jednostronnym w urządzeniach automatyki o ograniczonej przestrzeni.


Kompaktowy, wąski, pneumatyczny stół przesuwny serii MXH o długim skoku

Marka: SOLH firmy Richge Technology


Przegląd produktu

     Seria SOLH MXH to wąski, kompaktowy pneumatyczny stół przesuwny wyposażony w system prowadnic liniowych z kulkami krążącymi. Łącząc lekką konstrukcję, wysoką sztywność i wydłużony skok do 60 mm, charakteryzuje się wyjątkowo wąską szerokością korpusu, co pozwala zaoszczędzić znaczną przestrzeń instalacyjną. Dzięki doskonałej nośności zapobiegającej ugięciom i możliwościom pozycjonowania o średniej precyzji, jest specjalnie zoptymalizowany do montażu wielu prowadnic obok siebie i precyzyjnych operacji przenoszenia w zautomatyzowanych scenariuszach o wyjątkowo ograniczonej przestrzeni, służąc jako idealne rozwiązanie mikroliniowego napędu o długim skoku dla elektroniki 3C i precyzyjnej automatyki.


Struktura podstawowa i cechy konstrukcyjne

     --  Dwutłokowa konstrukcja napędowa: Przyjmuje tryb jazdy dwutłokowego podwójnego działania, zapewniający stabilną siłę wyjściową i wyjątkową wydajność pracy synchronicznej, zapewniając spójny ruch liniowy podczas cyklicznej pracy o wysokiej częstotliwości.

     --  Nieskończona szyna prowadząca z kulkami krążącymi: Wyposażone w prowadnice liniowe z kulkami bez końca, charakteryzujące się dużą sztywnością konstrukcyjną i doskonałą stabilnością ruchu liniowego. Równoległość ruchu jest kontrolowana w zakresie 0,05 mm dla krótkich skoków, skutecznie unikając drgań i odchyleń ruchu.

     -- Bardzo wąski, kompaktowy korpus: Zoptymalizowana konstrukcja o wąskiej szerokości, znacznie węższa niż tradycyjne stoły przesuwne z serii MXQ i MXS, doskonale obsługująca gęste rozmieszczenie wielu slajdów obok siebie, aby zmaksymalizować wykorzystanie przestrzeni sprzętowej.

     -- Doskonała nośność zapobiegająca przesunięciu: Dopuszczalny moment obrotowy jest około 6 razy większy niż w przypadku tradycyjnej serii MXU, przy znacznie zwiększonej odporności na obciążenie mimośrodowe i obciążenie wspornika, dostosowując się do złożonych warunków działania siły jednostronnej.

     --  Elastyczna instalacja wielokierunkowa: Obsługuje montaż 4-kierunkowy z poprzecznymi otworami przelotowymi/gwintowanymi i podłużnymi otworami gwintowanymi. W połączeniu z 3-stronną konstrukcją rurociągów spełnia różnorodne wymagania dotyczące instalacji i układu rurociągów w przypadku wąskich i ułożonych piętrowo konstrukcji urządzeń.

     -- Uniwersalna adaptacja czujnika: Wbudowany pierścień magnetyczny w standardzie, z dwustronnymi rowkami czujnikowymi kompatybilnymi z przełącznikami magnetycznymi serii D-M9□ i A93, zapewniającymi dokładne wykrywanie pozycji skoku i sprzężenie zwrotne sygnału.

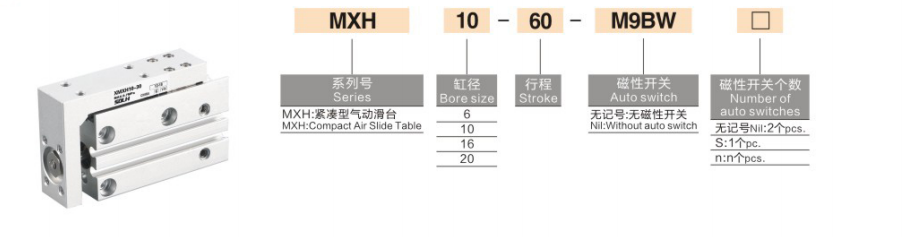

Kompletna reguła kodowania modelu

   1. Przykład modelu: MXH16-50Z-M9NL

Pozycja

Kod

Specyfikacja Opis

1

MXH

Kod serii: Kompaktowy, wąski pneumatyczny stół przesuwny

2

6/10/16/20

Rozmiar otworu (mm)

3

5/10/15/20/25/30/40/50/60

Skok standardowy (mm)

4

Z/Puste

Pierścień magnetyczny (konfiguracja standardowa, zwykle pomijana)

5

M9B/M9N/A93

Przełącznik magnetyczny: M9B(NPN)/M9N(PNP)/A93

6

W/L

Długość drutu: W=1m / L=3m

   2. Przykład odniesienia do zamówienia standardowego

     --  MXH10-30-M9BW: średnica otworu 10 mm, skok 30 mm, przełącznik magnetyczny NPN z przewodem o długości 1 m


Podstawowe specyfikacje techniczne

Parametr Pozycja

Dane techniczne

Rozmiar otworu

6/10/16/20 mm

Standardowy zakres skoku

5 ~ 60 mm

Tryb pracy

Podwójne działanie

Zakres ciśnienia roboczego

0,15 ~ 0,7 MPa

Dowód ciśnienia

1,05 MPa

Temperatura otoczenia (z przełącznikiem)

-10 ℃ ~ + 60 ℃

Powtórz dokładność pozycjonowania

±0,02 mm

Równoległość podróży

≤0,05 mm (skok ≤30 mm); ≤0,1 mm (skok 40 ~ 60 mm)

Maksymalna prędkość robocza

50 ~ 500 mm/s

Tryb buforowy

Podwójny zderzak gumowy (standard)

Rozmiar portu lotniczego

M3×0,5 (φ6); M4×0,7 (φ10); M5×0,8 (φ16/20)

Tryb smarowania

Praca bez oleju


Wykres odniesienia siły wyjściowej i obciążenia (@0,5 MPa)

Współczynnik bezpieczeństwa ≥2; Obciążenie pionowe wymaga weryfikacji dopuszczalnego momentu obrotowego

Otwór (mm)

Teoretyczny ciąg (N)

Maksymalne obciążenie poziome (kg)

Maksymalne obciążenie pionowe (kg)

Waga (kg)

6

12

0.5

0.25

0.08

10

28

1.2

0.6

0.15

16

70

3.0

1.5

0.42

20

110

5.0

2.5

0.72


Specyfikacja dopuszczalnego momentu obrotowego (nośność zapobiegająca przesunięciu, N·m)

Otwór (mm)

Moment pochylenia Mp

Moment odchylenia, mój

Roll Moment Mr

6

0.81

0.81

1.40

10

1.69

1.69

3.19

16

3.49

3.49

6.47

20

5.86

5.86

11.66


Scenariusze zastosowań i porównanie wyboru produktów

   1. Priorytetowe scenariusze zastosowań dla serii MXH

     --  Sprzęt o wyjątkowo ograniczonej przestrzeni: Bardzo wąska konstrukcja korpusu umożliwia gęstą instalację wielu stołów przesuwnych obok siebie, doskonale pasując do wnętrz zminiaturyzowanych zautomatyzowanych urządzeń.

     --  Operacje o długim skoku i średniej precyzji: Maksymalny skok do 60 mm z dokładnością powtarzania ± 0,02 mm, znacznie przekraczającą stabilność pozycjonowania zwykłych cylindrów pneumatycznych, spełniający wymagania w zakresie przenoszenia o średniej precyzji i długim skoku.

     --  Transfer wysokiej częstotliwości przy niewielkim obciążeniu: Idealny do cyklicznego przenoszenia i pozycjonowania komponentów elektronicznych, terminali, małych części z tworzyw sztucznych i precyzyjnych osprzętów narzędziowych.

     --  Warunki pracy obciążenia zapobiegającego przesunięciu: Doskonała odporność na moment obrotowy umożliwia stabilną pracę przy jednostronnej sile i w scenariuszach montażu wspornikowego, rozwiązując problemy związane z ugięciem i drganiami zwykłych prowadnic.


Porównanie serii MXH, MXQ i MXS

Element porównawczy

MXH (wąski i długi skok)

MXQ (typ ekonomiczny)

MXS (typ o wysokiej precyzji)

Szerokość ciała

Bardzo wąskie (najlepsze do montażu obok siebie)

Średni

Szeroki

Dokładność pozycjonowania

±0,02 mm

±0,02 mm

±0,01 mm

Zakres udaru

5 ~ 60 mm

10 ~ 150 mm

10 ~ 150 mm

Sztywność i odporność na moment obrotowy

Mocny

Średni

Najsilniejszy

Poziom cen

Średni

Niski (opłacalny)

Średnio-wysoki


Wytyczne dotyczące wyboru zawodowego

     --  Dopasowanie rozmiaru otworu: Kontroluj obciążenie poziome w granicach 50% wartości znamionowej i obciążenie pionowe w granicach 25% wartości znamionowej, z gwarantowanym współczynnikiem bezpieczeństwa nie mniejszym niż 2, aby zapewnić stabilną, długoterminową pracę.

     -- Rezerwacja udaru: Zarezerwuj margines skoku 5–10 mm podczas wyboru; maksymalny standardowy skok serii MXH wynosi 60 mm, aby uniknąć ograniczenia uderzeń i wydłużyć żywotność.

     -- Wybór trybu montażu: Wybierz montaż poprzeczny, aby uzyskać bardzo wąski układ przestrzeni; zastosować montaż wzdłużny w przypadku instalacji piętrowej i wielowarstwowej, aby zaoszczędzić całkowitą przestrzeń na sprzęt.

     -- Optymalizacja bufora: Wyposaż w bufor hydrauliczny, gdy prędkość robocza przekracza 300 mm/s lub ciężar ładunku przekracza 3 kg, skutecznie redukując uderzenia i wibracje końcowe.

     -- Konfiguracja czujnika: Dwustronne rowki czujnika umożliwiają instalację podwójnego przełącznika magnetycznego, zapewniając dokładne wykrywanie na miejscu skoków wysuwania i cofania w celu monitorowania położenia przy pełnym skoku.


Podsumowanie w jednym zdaniu

     Wąski, kompaktowy pneumatyczny stół przesuwny SOLH MXH charakteryzuje się wyjątkowo wąską obudową, wysokim momentem obrotowym, długim skokiem 60 mm i średnią precyzją ± 0,02 mm, z 4-kierunkowym montażem i pracą bezolejową, co stanowi optymalne opłacalne rozwiązanie w przypadku gęstej instalacji i precyzyjnego przenoszenia wysokiej częstotliwości przy niewielkim obciążeniu w ograniczonych zautomatyzowanych przestrzeniach.
