Cylinder kompaktowy z możliwością montażu wielu elementów serii MD, do bezpłatnego montażu

Marka:SOLH firmy Richge Technology

Przegląd serii produktów

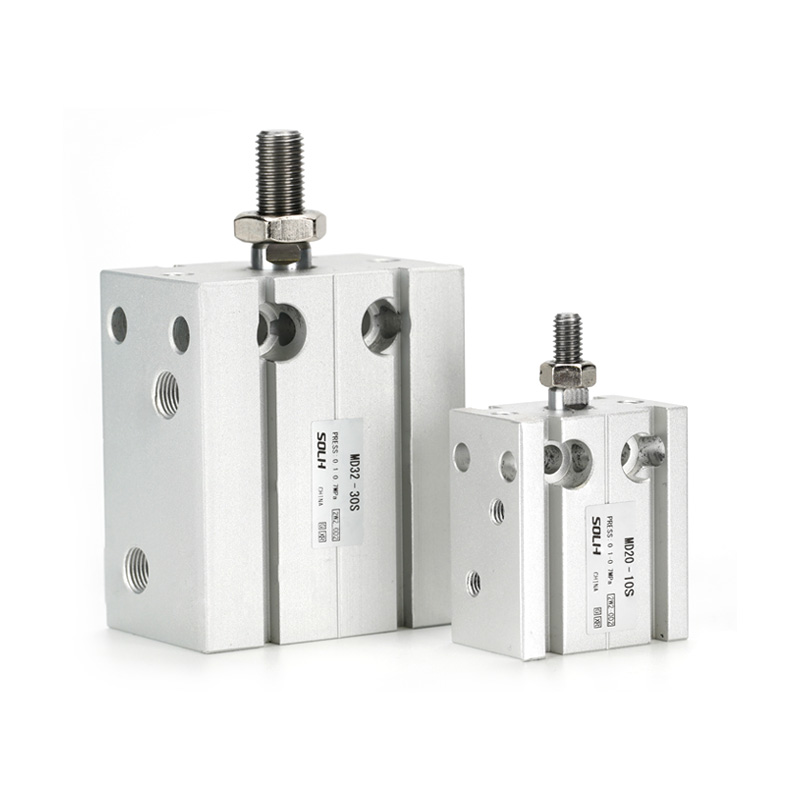

     Seria SOLH MD to standardowy, wielopozycyjny, miniaturowy cylinder z otworami montażowymi o pełnym okręgu, ultracienkim kształtem bloku i możliwością montażu pod dowolnym kątem. Zaprojektowane z myślą o wąskich, zamkniętych przestrzeniach sprzętowych, układach o dużej gęstości oraz stanowiskach roboczych z przerywanym wyrzucaniem i pozycjonowaniem przy niewielkim obciążeniu.

     5 kompletnych modeli podrzędnych obejmuje pojedynczy/podwójny pręt, jednostronnego/podwójnego działania, stały/regulowany skok:

     -- MD: Pojedynczy pręt dwustronnego działania (standardowy typ uniwersalny)

     --MSD: Pojedynczy pręt jednostronnego działania (sprężyna rozciągana)

     -- MTD: Pojedynczy pręt jednostronnego działania (wsuwanie sprężyny)

     -- MDD: Podwójny pręt dwustronnego działania (antyskrętny, brak obrotu)

     -- MDJ: Podwójny pręt dwustronnego działania z regulowanym skokiem z tyłu

Tabela specyfikacji technicznych rdzenia uniwersalnego

Projekt konstrukcyjny i zalety wydajności podstawowej

  1. Pełny, 6-kierunkowy, wielopozycyjny montaż

     -- Jednolite otwory gwintowane rozmieszczone z przodu, z tyłu, z lewej, prawej strony, u góry i u dołu korpusu cylindra; można zamocować w dowolnej płaszczyźnie i pod dowolnym kątem. Ułożenie równoległe wielu cylindrów maksymalizuje wykorzystanie przestrzeni w szafie.

  2. Ultracienki blok, lekki korpus

     - 30% ~ 50% cieńsza ścianka niż standardowe cylindry z okrągłym korpusem, korpus główny z lekkiego odlewu ciśnieniowego ze stopu aluminium dla zminiaturyzowanej konstrukcji mechanizmu.

  3. Samosmarujące łożysko tłoczyska

     -- Zintegrowana tuleja samosmarująca o niskim tarciu na tłoczysku, praca bezolejowa, długa żywotność i stabilny, płynny ruch.

  4. Standardowe rowki montażowe przełącznika magnetycznego

     -- Dedykowane trapezowe rowki ślizgowe po obu stronach korpusu cylindra; łatwy montaż, demontaż i zmiana położenia kontaktronów magnetycznych bez dodatkowych wsporników.

  5. Wbudowana przednia gumowa podkładka buforowa

     -- Zintegrowany zderzak na końcu drążka pochłania wibracje uderzeniowe, zmniejsza hałas podczas pracy i chroni małe osprzęt i przedmioty obrabiane.

  6. Rozszerzalne warianty podwójnego pręta i regulowanego skoku

     - Podwójny pręt MDD: Silne działanie przeciwskrętne, zerowe ugięcie obrotowe, stabilne prowadzenie liniowe pod obciążeniem bocznym

     -- Regulowany skok MDJ: tylna śruba precyzyjna do regulacji ograniczenia skoku, elastyczna w przypadku wymagań dotyczących zmiennej długości pozycjonowania

Kompletne zasady nazewnictwa modeli

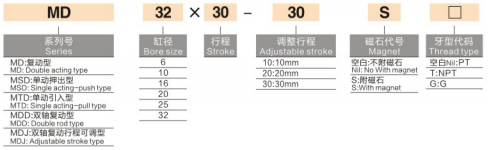

  1. Model 1: Standardowy pojedynczy pręt dwustronnego działania MD16×30S

     -- MD = kod serii, siłownik kompaktowy dwustronnego działania z pojedynczym prętem

     -- 16 = średnica otworu (mm)

     -- 30 = Podstawowa długość skoku (mm)

     -- S = Wbudowany pierścień magnetyczny (puste = brak magnesu)

  2.Model 2: Regulowany podwójny pręt MDJ20×20-10S

     -- MDJ = Podwójny pręt dwustronnego działania z regulacją skoku do tyłu

     -- 20 = Rozmiar otworu (mm)

     -- 20 = Stały skok podstawowy

     -- 10 = Regulowany dodatkowy skok (całkowity skok = 20 + 10 = 30 mm)

     -- S = opcjonalny przyrostek wbudowanego pierścienia magnetycznego

Tabela teoretycznego ciągu wyjściowego (jednostka: N)

Przewodnik wyboru krok po kroku i typowe zastosowania

  1. Podstawowe zasady oceny selekcji

     -- Priorytet ograniczenia przestrzeni: wąska przestrzeń montażowa, gęsty układ, konieczność montażu pod wieloma kątami → Wybierz kompaktowy cylinder blokowy serii MD

     -- Sprawdzanie stanu obciążenia: Czyste obciążenie osiowe bez ugięcia bocznego → Standardowy pojedynczy pręt MD; Występuje boczne obciążenie skręcające / przesunięte → Model przeciwobrotowy MDD z podwójnym prętem

     -- Zapotrzebowanie na regulację skoku: Zmienny skok pozycjonowania wymaga dokładnego limitu → Wariant z podwójnym prętem z regulowanym skokiem MDJ

     -- Sygnał zwrotny położenia: Dodaj przyrostek S z przełącznikiem magnetycznym CMSH/DMSH do wykrywania skoku PLC

  2. Typowe scenariusze zastosowań przemysłowych

     -- Automatyzacja 3C i półprzewodników: mocowanie miniosprzętu, przepychanie materiału, zaciskanie komponentów, stacje precyzyjnego pozycjonowania

     -- Ogólne zautomatyzowane wyposażenie: blokowanie przedmiotu obrabianego, przełączanie stacji, małe liniowe mechanizmy posuwisto-zwrotne

     -- Montaż sprzętu gospodarstwa domowego i sprzętu: wciskanie małych części, mocowanie zatrzaskowe, dozowanie mikrokleju

     -- Maszyny pakujące i spożywcze: przenoszenie materiałów lekkich, mocowanie produktów, automatyczne sortowanie

Podsumowanie w jednym zdaniu

     SOLH MD, wielokierunkowe, swobodne mocowanie, kompaktowe cylindry z pojedynczym/podwójnym prętem, jednostronnego/podwójnego działania i regulowanym skokiem. Warianty MDJ z pełnymi 6-stronnymi otworami montażowymi, wbudowanym zderzakiem i opcjonalnym pierścieniem magnetycznym, ultracienka, lekka konstrukcja idealna do mocowania, wyrzucania i pozycjonowania lekkich ładunków w sprzęcie 3C, półprzewodnikach, pakowaniu i mini automatyce.
