Ultrakompaktowy i precyzyjny pneumatyczny stół przesuwny serii MXJ

Marka: SOLH firmy Richge Technology

Przegląd produktu

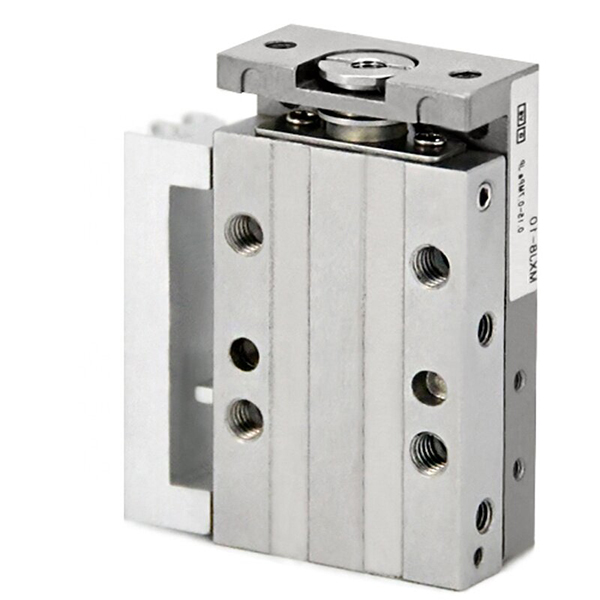

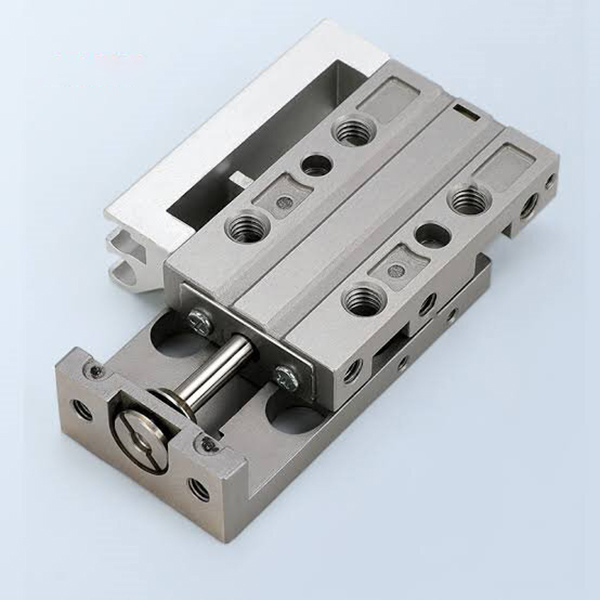

     Seria SOLH MXJ to ultraminiaturowy, bardzo precyzyjny pneumatyczny stół przesuwny przeznaczony do mikroprecyzyjnej jazdy liniowej. Dzięki ultrakompaktowym rozmiarom, dokładności pozycjonowania na poziomie mikronów, lekkiej konstrukcji i wielokierunkowej kompatybilności montażu, jest idealnie dostosowany do zautomatyzowanych stacji o ograniczonej przestrzeni, w tym do przetwarzania elektronicznego 3C, precyzyjnego wykrywania, mikromontażu i operacji cyklicznych o krótkim skoku wysokiej częstotliwości. Służy jako główny, precyzyjny mikrosiłownik liniowy do miniaturowych scenariuszy automatyki.

Struktura podstawowa i cechy konstrukcyjne

     -- Tryb napędu: dwukierunkowe działanie dwustronnego działania, rozmiary otworów φ4,5/6/8/12/16 mm, obejmujące zakres obciążeń od mikro do lekkich od 5 ~ 50 N.

     - Struktura Premium: przyjmuje korpus ze stali nierdzewnej martenzytycznej i zintegrowaną liniową szynę prowadzącą kulkową. Konstrukcja nośna jest odizolowana od ruchu uszczelniającego tłoczyska, zapewniając wysoką sztywność i bardzo niskie tarcie.

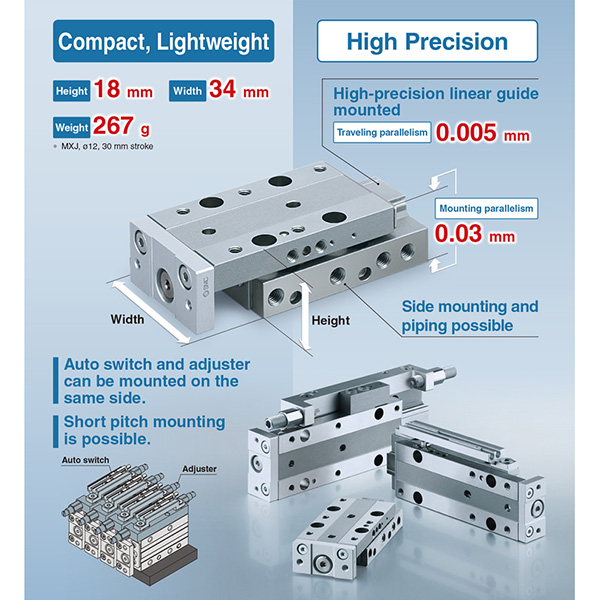

     -- Precyzja na poziomie mikrona: równoległość przesuwu 0,005 mm, równoległość montażu 0,03 mm, pionowość 0,01 mm, zapewniające ultrastabilne, precyzyjne pozycjonowanie w przypadku skomplikowanych procesów.

     -- Ultrakompaktowy rozmiar: Ultra cienka konstrukcja o wysokości zaledwie 10 mm dla modelu z otworem φ4,5 i wysokości 18 mm dla modelu z otworem φ12, o 30% ~ 50% mniejsza niż równoważne stoły przesuwne MXQ, maksymalizująca wykorzystanie przestrzeni dla stanowisk o gęstym rozmieszczeniu.

     -- Elastyczny montaż wielostronny: Obsługuje montaż trójstronny od góry, od dołu i z boku z precyzyjnymi otworami na kołki pozycjonujące, dostosowując się do różnych zamkniętych i gęstych układów sprzętu.

     -- Uniwersalna kompatybilność czujnika: Standardowo wyposażony w podwójne rowki na przełączniki magnetyczne. Modele o skoku ≥5mm pozwalają na montaż 2 wyłączników magnetycznych M9B. Symetryczna konstrukcja konstrukcyjna umożliwia wymianę przełączników lewy/prawy i orurowanie na miejscu.

     -- Regulowane buforowanie i ograniczanie: Standardowy dwustronny bufor gumowy do redukcji hałasu i uderzeń; opcjonalne metalowe ograniczniki skoku z pojedynczą/dwustronną końcówką z regulowanym zakresem skoku 0 ~ 5 mm zapewniającym ultraprecyzyjne pozycjonowanie.

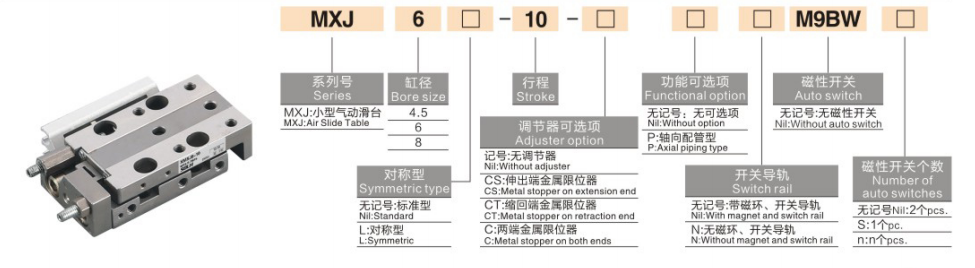

Kompletna reguła kodowania modelu

   1. Przykład modelu: MXJ6-10-CS-M9B

   2. Przykłady standardowych zamówień

     -- MXJ4.5-5: Typ standardowy, bez przełącznika magnetycznego, średnica 4,5 mm, skok 5 mm, dwustronnego działania

     -- MXJ8-15-B-2M9B: średnica otworu 8 mm, skok 15 mm, dwustronny metalowy ogranicznik, 2 szt. przełączników magnetycznych M9B

     -- MXJ12-20-L: typ symetryczny, średnica otworu 12 mm, skok 20 mm, rura z odwracaną stroną

Podstawowe dane techniczne (@0,5 MPa, dwustronnego działania)

   1. MikroSpecyfikacje (φ4,5 / φ6 / φ8)

   2.Małe specyfikacje (φ12 / φ16)

Podstawowe przewagi konkurencyjne

   1. Ultrawysoka precyzja i stabilność na poziomie mikronów

     -- Zintegrowana jednoczęściowa obróbka w połączeniu z wysoce precyzyjną liniową szyną prowadzącą kulkową zapewnia powtarzalną dokładność pozycjonowania ± 0,01 mm i bardzo niski błąd równoległości, w pełni spełniając rygorystyczne wymagania dotyczące precyzji w procesach mikrodetekcji i dokładnego pozycjonowania.

   2. Ultrakompaktowa i oszczędzająca miejsce konstrukcja

     -- Ultra cienka i bardzo krótka konstrukcja korpusu o minimalnej wysokości zaledwie 10 mm. Trójstronna konstrukcja montażowa dostosowuje się do bardzo wąskiej przestrzeni pionowej i poziomej, oszczędzając ponad 40% przestrzeni instalacyjnej w porównaniu z konwencjonalnymi stołami przesuwnymi, idealnie nadając się do gęstych zautomatyzowanych linii produkcyjnych.

   3. Lekka i szybka reakcja o wysokiej częstotliwości

    - Zoptymalizowana lekka konstrukcja ze stali nierdzewnej (40 ~ 500 g) skutecznie zmniejsza bezwładność ruchu. Zakres prędkości roboczej od 50 do 500 mm/s zapewnia stabilną pracę z wysoką częstotliwością ponad 300 cykli na minutę (cpm) w celu zwiększenia wydajności produkcji.

   4. Bezolejowa praca i bardzo długa żywotność

     - Przyjmuje odporne na zużycie uszczelnienie o niskim tarciu i konstrukcję bezolejową, kompatybilną z czystymi warsztatami i lekko zaolejonymi środowiskami przemysłowymi. Trwała konfiguracja konstrukcyjna zapewnia żywotność ponad 5 milionów cykli przy długotrwałej, stabilnej, bezobsługowej pracy.

   5. Symetryczna, odwracalna konstrukcja zapewniająca elastyczną instalację

     -- Symetryczny port powietrza i konstrukcja rowka przełącznika umożliwia wymianę instalacji rurowej i czujnika na miejscu z lewej i prawej strony, eliminując ograniczenia kierunkowe i znacznie poprawiając debugowanie na miejscu i elastyczność adaptacji strukturalnej.

Formy montażowe i typowe zastosowania

   1. Metody montażu

     -- Mocowanie od góry: Mocowane za pomocą otworów przelotowych z precyzyjnymi otworami na kołki pozycjonujące, odpowiednie do montażu na wierzchu przedmiotu obrabianego i scenariuszy pozycjonowania o wysokiej precyzji.

     -- Montaż dolny: Mocowany za pomocą dolnych otworów gwintowanych, stabilny i niezawodny, odpowiedni do standardowego montażu powierzchniowego sprzętu.

     - Montaż boczny: Mocowany za pomocą bocznych otworów gwintowanych, idealny do sprzętu o ograniczonej przestrzeni pionowej i gęstym równoległym układzie wielu prowadnic.

   2. Typowe scenariusze zastosowań

     -- Elektronika 3C: obsługa i transfer chipów, ogniskowanie obiektywu aparatu, laminowanie mikroelementów, testowanie trwałości przycisku

     - Precyzyjne wykrywanie: pozycjonowanie sondy, precyzyjny ruch kamery CCD, pomiar mikrowymiarów, precyzyjna kalibracja optyczna

     - Mikromontaż: automatyczne blokowanie śrub, zaciskanie końcówek, precyzyjne wkładanie komponentów, wkręcanie miniaturowych przyrządów

     -- Sprzęt medyczny: precyzyjne sterowanie mikropompą, przełączanie miniaturowych zaworów, pozycjonowanie teleskopowe małego instrumentu

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu według obciążenia

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Zarezerwuj nie mniej niż 50% marginesu bezpieczeństwa obciążenia, aby zapewnić stabilną i precyzyjną pracę.

   2. Potwierdzenie udaru

     -- Standardowy zakres skoku: 5 ~ 50 mm. W przypadku warunków pracy z dużą częstotliwością należy priorytetowo traktować krótkie skoki (5–20 mm), aby zapewnić większą precyzję i stabilność działania.

   3. Dopasowanie konfiguracji

     -- Monitorowanie położenia: Należy wyposażyć 2 przełączniki magnetyczne M9B w celu uzyskania dwukierunkowego sprzężenia zwrotnego położenia skoku.

     -- Ograniczenie precyzji: Wybierz metalowy ogranicznik z podwójną końcówką (B), aby uzyskać precyzyjne pozycjonowanie skoku z możliwością regulacji w zakresie 0 ~ 5 mm.

     -- Dostosowanie montażu: wybierz montaż boczny w przypadku gęstego układu stacji, montaż dolny w przypadku standardowej instalacji powierzchniowej.

Podsumowanie w jednym zdaniu

     Ultrakompaktowy, precyzyjny pneumatyczny stół przesuwny SOLH MXJ charakteryzuje się dokładnością pozycjonowania na poziomie mikronów, elastycznym montażem z trzech stron, lekką pracą przy wysokiej częstotliwości i opcjonalnymi regulowanymi metalowymi ogranicznikami, służąc jako ekonomiczny precyzyjny mikrosiłownik liniowy szeroko stosowany w elektronice 3C, precyzyjnym wykrywaniu, mikromontażu i sprzęcie automatyki medycznej.
