Pneumatyczny stół przesuwny serii MXQ | Prowadnica kulkowa z obiegiem / typ ekonomiczny

Marka: SOLH firmy Richge Technology

Przegląd produktu

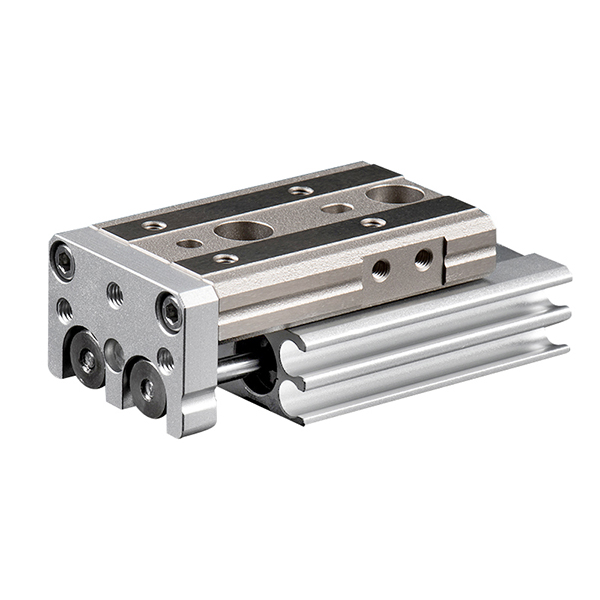

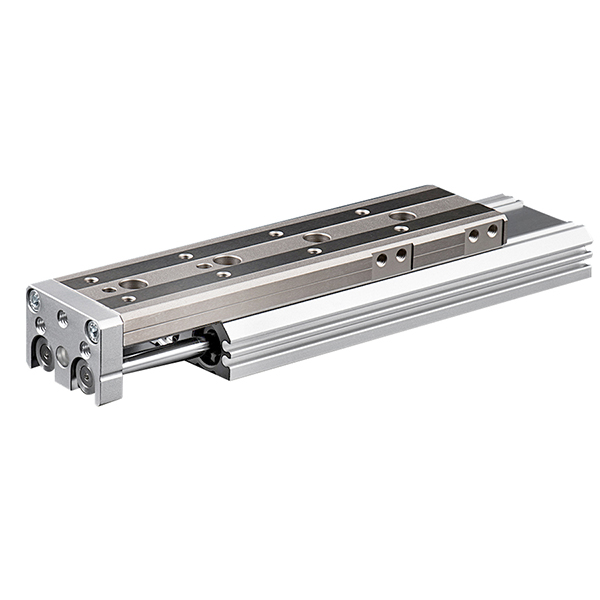

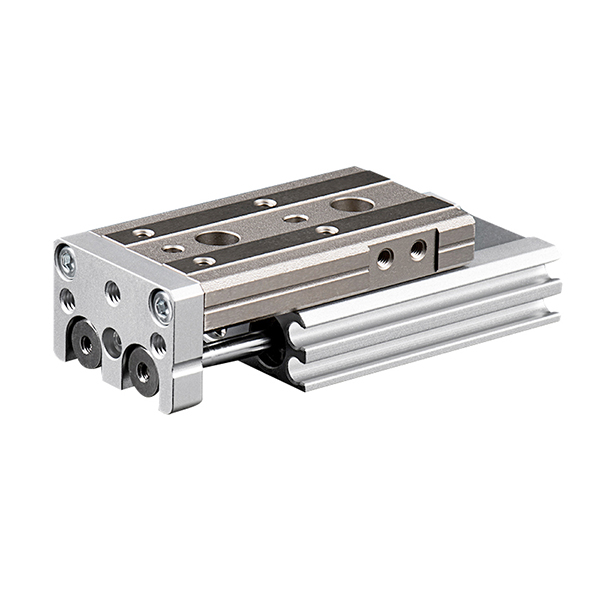

     Seria SOLH MXQ to ekonomiczny, kompaktowy pneumatyczny stół przesuwny wyposażony w dwutłokowy układ napędowy i prowadnice kulkowe z recyrkulacją. Dzięki ultracienkiej i lekkiej zintegrowanej strukturze zapewnia stabilny, średnioprecyzyjny ruch liniowy z powtarzalnością ± 0,02 mm. Jako opłacalna alternatywa dla tradycyjnej kombinacji „cylinder + prowadnica zewnętrzna”, znacznie zmniejsza koszty sprzętu, zachowując jednocześnie niezawodne działanie. Idealny do ogólnych scenariuszy zautomatyzowanej obsługi i standardowych scenariuszy precyzyjnego montażu, jest preferowanym podstawowym rozwiązaniem napędu liniowego dla masowych zautomatyzowanych linii produkcyjnych.

Struktura podstawowa i zasada działania

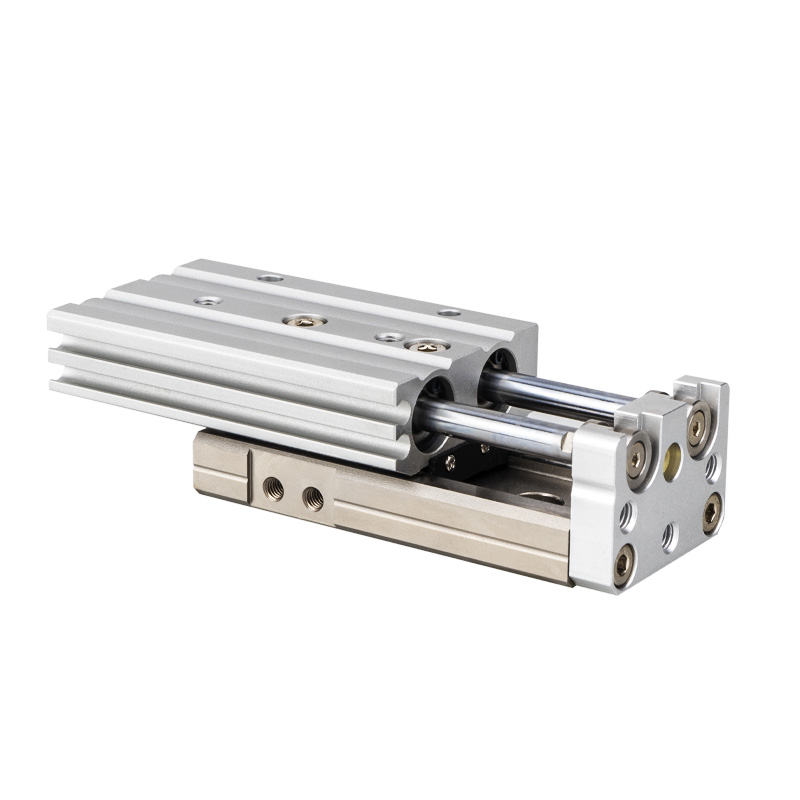

     -- Dwutłokowy napęd dwustronnego działania: Wyposażony w konstrukcję dwutłokową, która zapewnia dwukrotnie większą siłę wyjściową w porównaniu z prowadnicami jednocylindrowymi o tym samym rozmiarze otworu. Zapewnia synchroniczny i stabilny ruch liniowy z zerowym wahaniem lub ugięciem podczas cyklicznej pracy z wysoką częstotliwością.

     -- Szyna prowadząca z kulkami obiegowymi: Przyjmuje konstrukcję prowadnicy kulkowej z recyrkulacją, która nie jest wstępnie naprężona, zapewniając płynny ruch przy niewielkim obciążeniu i niski koszt produkcji. Utrzymuje stabilną dokładność powtarzalnego pozycjonowania ± 0,02 mm, w pełni spełniając wymagania automatyzacji średniej precyzji.

     -- Ultracienki i lekki zintegrowany korpus: Zintegrowana konstrukcja cylindra i stołu przesuwnego jest o 10% niższa i o 22% lżejsza niż seria MXS, co zapewnia bardziej kompaktowy układ instalacji dla sprzętu o ograniczonej przestrzeni.

     -- Elastyczny montaż z trzech stron: Obsługuje trójkierunkowe mocowanie dolne, boczne i osiowe z wstępnie ustawionymi precyzyjnymi otworami na kołki pozycjonujące. Upraszcza procedury instalacji i pozycjonowania na miejscu, poprawiając ogólną wydajność montażu.

     -- Wbudowana konstrukcja indukcji magnetycznej: Standardowy wewnętrzny pierścień magnetyczny z zarezerwowanymi bocznymi rowkami montażowymi dla przełączników magnetycznych serii D-M9□ i A93. Konstrukcja do montażu podtynkowego pozwala uniknąć zakłóceń strukturalnych i zapewnia stabilne sprzężenie zwrotne sygnału położenia.

 Kompletna reguła kodowania modelu

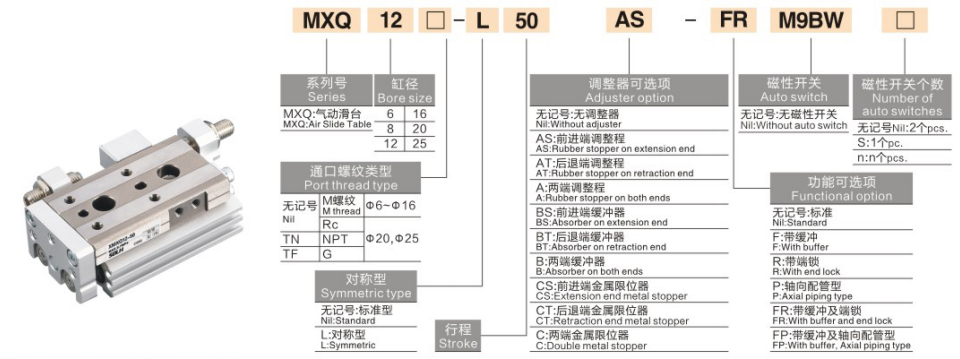

   1. Przykład modelu: MXQ16-50AS-M9BW

   2. Przykład odniesienia do zamówienia standardowego

     -- MXQ20-75A-FR-M9NL: średnica otworu 20 mm, skok 75 mm, regulacja skoku na obu końcach, orurowanie osiowe, przełącznik magnetyczny PNP z przewodem o długości 3 m

Ogólne podstawowe specyfikacje techniczne

Wykres siły wyjściowej i obciążenia (@0,5 MPa, montaż poziomy)

Uwaga: Nośność zmniejsza się wraz z dłuższym skokiem i większą prędkością roboczą; współczynnik bezpieczeństwa ≥2; obciążenie pionowe wymaga weryfikacji dopuszczalnego momentu obrotowego

Scenariusze zastosowań i porównanie wyboru produktów

   1. Priorytetowe scenariusze zastosowań dla serii MXQ

     --  Ogólna zautomatyzowana obsługa: Idealny do cyklicznego przenoszenia małych części elektronicznych, terminali, komponentów z tworzyw sztucznych i lekkich opraw modułowych o standardowych wymaganiach dotyczących precyzji.

     -- Ekonomiczne projekty automatyzacji: Jako opłacalna alternatywa dla precyzyjnej serii MXS, zmniejsza całkowite koszty sprzętu o ponad 30% przy jednoczesnym zachowaniu stabilnej podstawowej wydajności.

     -- Ultrakompaktowy układ przestrzeni: Charakteryzuje się mniejszą wysokością i mniejszą wagą niż prowadnice MXS, co pozwala zaoszczędzić przestrzeń do montażu w pionie dla bardzo kompaktowych zautomatyzowanych urządzeń.

     -- Średnioprecyzyjna praca przy niewielkim obciążeniu: Idealny do warunków pracy, w których wymagane jest pozycjonowanie ±0,02 mm i nie ma wymagań dotyczących dużej sztywności ani dużej odporności na moment obrotowy.

     -- Cykl o krótkim skoku wysokiej częstotliwości: Niezawodny przy długotrwałej, powtarzalnej pracy w zakresie krótkiego skoku 10 ~ 50 mm, skutecznie zastępując tradycyjne kombinacje cylindra dzielonego i zewnętrznej prowadnicy.

   2.MXQ kontra MXS kontra MXH | Porównanie stołu slajdów Core SMC

Kluczowe punkty wyboru zawodowego

     -- Dopasowanie rozmiaru otworu: Wybierz odpowiedni rozmiar otworu w zależności od ciężaru przedmiotu obrabianego i kierunku montażu. Kontroluj obciążenie poziome w granicach 50% wartości znamionowej i obciążenie pionowe w granicach 25% wartości znamionowej, aby zapewnić stabilną, długoterminową pracę.

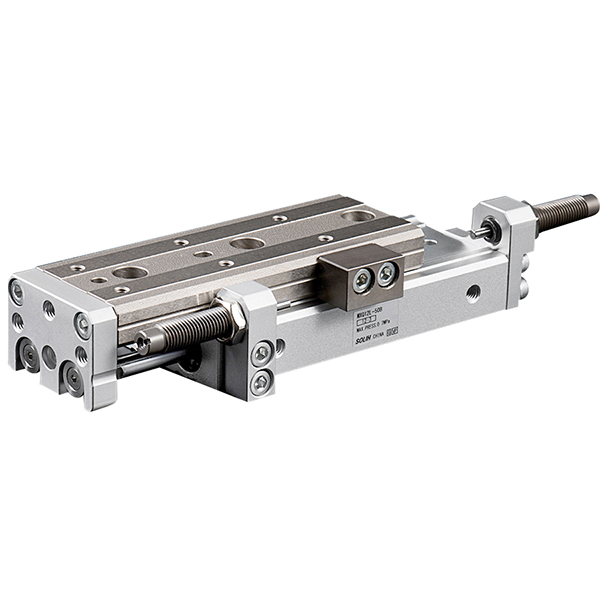

     -- Wybór skoku i rezerwacja marginesu: Zarezerwuj margines skoku 5–10 mm podczas wyboru modelu. Zastosuj przyrostek precyzyjnej regulacji AS/AT/A (przycinanie 0 ~ 5 mm), jeśli wymagana jest precyzyjna kalibracja skoku.

     -- Elastyczny wybór montażu: Mocowanie dolne do poziomego transportu materiałów; montaż boczny do montażu stałego z boku; montaż osiowy do układania w stosy w osi Z i wielowarstwowego montażu sprzętu.

     -- Optymalizacja konfiguracji bufora: Standardowy bufor gumowy do konwencjonalnej pracy przy niskich prędkościach. Zainstaluj opcjonalny bufor hydrauliczny, gdy prędkość robocza przekracza 300 mm/s lub masa ładunku przekracza 5 kg (nie dotyczy modelu MXQ6).

     -- Konfiguracja wykrywania pozycji: Kompatybilny z przełącznikami magnetycznymi M9B/M9N/A93. Dwustronnie osadzone rowki obsługują instalację z dwoma przełącznikami, aby uzyskać dokładne sprzężenie zwrotne sygnału wysuwania/wycofywania.

Podsumowanie w jednym zdaniu

     Ekonomiczny pneumatyczny stół przesuwny serii SOLH MXQ wykorzystuje lekką prowadnicę kulkową z recyrkulacją i zintegrowaną konstrukcję z podwójnym tłokiem, charakteryzującą się ultralekką, cienką obudową, stabilną średnią precyzją ± 0,02 mm i niskim kosztem, stanowiąc najlepszy opłacalny zamiennik tradycyjnych kombinacji cylinder-prowadnica do ogólnej automatyki przemysłowej i lekkiego precyzyjnego montażu.
