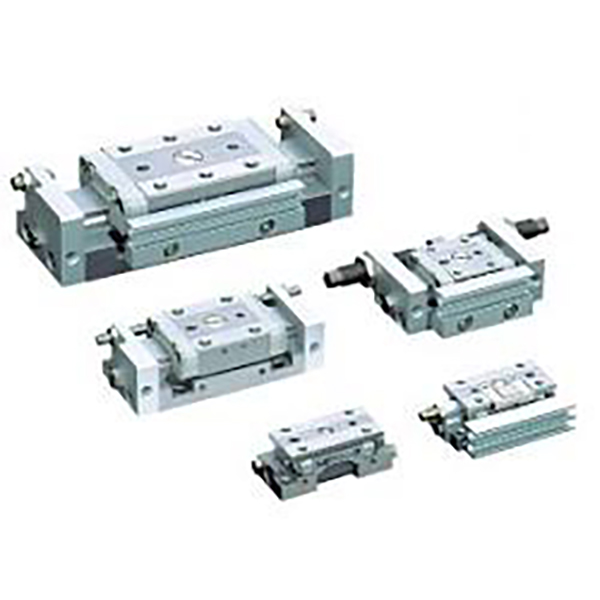

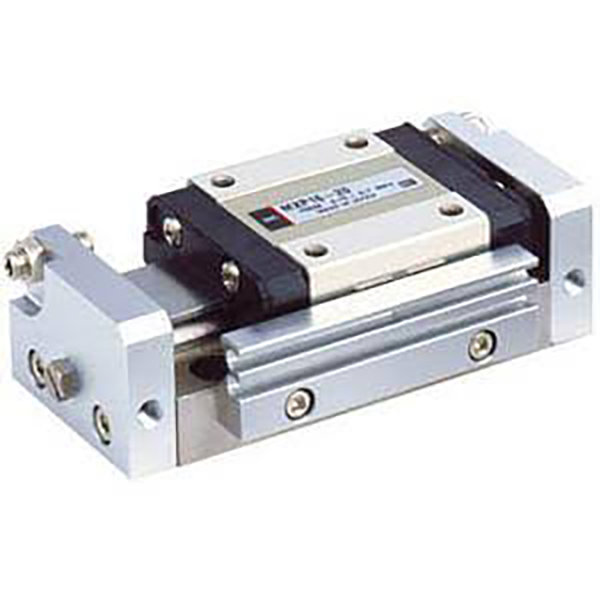

Kompaktowy, pneumatyczny stół przesuwny serii MXP o bardzo wysokiej precyzji

Kompaktowy, pneumatyczny stół przesuwny serii MXP o bardzo wysokiej precyzji

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH MXP to wysokiej klasy kompaktowy pneumatyczny stół przesuwny o ultrawysokiej precyzji, zaprojektowany z myślą o rygorystycznych scenariuszach mikropozycjonowania. Dzięki wbudowanej konstrukcji prowadnicy cylindra i zintegrowanemu korpusowi ze stali nierdzewnej zapewnia równoległość na poziomie mikronów, bardzo niski błąd obrotowy i wyjątkową sztywność. Obsługuje dwukierunkowe rurociągi i stabilną pracę cykliczną o wysokiej częstotliwości, doskonale nadaje się do precyzyjnego montażu 3C, wykrywania optycznego i bardzo dokładnego pozycjonowania mikroelementów, służąc jako model premium do wyrafinowanych miniaturowych zastosowań związanych z napędami liniowymi.

Struktura podstawowa i cechy konstrukcyjne

     --  Tryb jazdy: Dwukierunkowe działanie dwustronnego działania, rozmiary otworów φ6/8/10/12/16 mm, zakres lekkich obciążeń 10 ~ 120 N.

     -- Zintegrowana struktura premium: Posiada wbudowaną cylindryczną prowadnicę liniową i jednoczęściowy korpus z martenzytycznej stali nierdzewnej. Mechanizm nośny jest całkowicie odizolowany od ruchu uszczelniającego tłoczyska, co zapewnia wyjątkową sztywność i minimalne tarcie.

     -- Klasa bardzo wysokiej precyzji: Równoległość ruchu 0,004 mm, równoległość montażu 0,02 mm, dokładność obrotu ±0,03° (φ6/8/10) / ±0,04° (φ12/16), zapewniając wiodącą w branży ultrastabilną precyzję pozycjonowania.

     -- Ultrakompaktowy wąski korpus: Wysokość korpusu tylko 17 ~ 23 mm, 10% ~ 20% węższa niż równoważne modele MXJ, umożliwiająca bardzo gęsty układ w wyjątkowo ograniczonych przestrzeniach roboczych.

     -- Elastyczność rurociągów dwukierunkowych: Obsługuje zarówno rurociągi boczne, jak i osiowe, a układ można przełączać na miejscu, dostosowując się do różnorodnych wymagań dotyczących prowadzenia rurociągów na miejscu.

     -- Uniwersalna kompatybilność czujnika: Standardowe podwójne rowki na przełączniki magnetyczne umożliwiają instalację 2 przełączników magnetycznych M9B w celu niezawodnego dwukierunkowego monitorowania położenia.

     -- Wielopoziomowe buforowanie i ograniczanie: Standardowe dwustronne zderzaki gumowe redukujące hałas i uderzenia; opcjonalne metalowe ograniczniki skoku z pojedynczą/dwustronną końcówką oraz opcjonalny bufor hydrauliczny dla modeli φ8 i wyższych, z regulowanym zakresem skoku 0 ~ 5 mm dla ultraprecyzyjnej kontroli pozycjonowania.

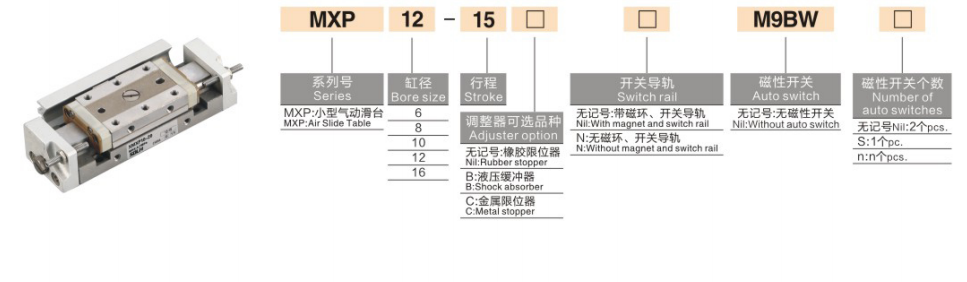

Kompletna reguła kodowania modelu

   1. Przykład modelu: MXP8-15-B-M9BW

   2. Przykłady standardowych zamówień

     --  MXP6-5: Typ standardowy, bez przełącznika magnetycznego, średnica otworu 6 mm, skok 5 mm, dwustronnego działania

     --  MXP10-20-B-2M9B: otwór 10 mm, skok 20 mm, metalowy ogranicznik z podwójną końcówką, 2 szt. przełączników magnetycznych M9B

     -- MXP12-25-D: średnica otworu 12 mm, skok 25 mm, metalowy ogranicznik z przedłużonym końcem, kompatybilność z orurowaniem osiowym

Podstawowe dane techniczne (@0,5 MPa, dwustronnego działania)

Podstawowe przewagi konkurencyjne

   1. Bardzo wysoka precyzja i stabilność na poziomie mikronów
     -- Charakteryzuje się wyjątkowo niską równoległością przesuwu wynoszącą 0,004 mm i dokładnością obrotu rzędu ±0,03° w połączeniu z dokładnością powtarzania pozycjonowania ±0,01 mm. Eliminuje mikrowstrząsy i odchylenia pozycji, w pełni spełniając rygorystyczne wymagania dotyczące precyzji w zakresie wykrywania optycznego, laminowania mikroelementów i procesów testowania o wysokiej precyzji.

   2. Wbudowana konstrukcja cylindra i wyjątkowo wąska, kompaktowa obudowa
     -- Cylinder jest osadzony wewnątrz konstrukcji szyny prowadzącej, co zmniejsza szerokość korpusu o 10% ~ 20% w porównaniu z modelami MXJ. Innowacyjna konstrukcja rurociągów o podwójnym kierunku, poprzecznym/osiowym, umożliwia elastyczne przełączanie na miejscu, eliminując ograniczenia w zakresie układu rurociągów w bardzo wąskich, gęstych stacjach.

   3. Wysoka sztywność i długa żywotność
     -- Jednoczęściowy korpus z martenzytycznej stali nierdzewnej i zintegrowana konstrukcja szyny prowadzącej zapewniają doskonałą odporność na odkształcenia i sztywność konstrukcyjną. Przyjmuje bezolejową konstrukcję uszczelnienia o niskim współczynniku tarcia, kompatybilną z czystymi warsztatami i lekkimi środowiskami przemysłowymi, osiągając bezobsługową żywotność ponad 5 milionów cykli.

   4. Płynna praca w wysokiej częstotliwości
     - Wysokiej jakości uszczelnienie o niskim współczynniku tarcia i precyzyjna szyna prowadząca kulkowa zapewniają wyjątkowo płynny ruch. Zakres prędkości roboczej od 50 do 500 mm/s, obsługujący stabilne cykle o wysokiej częstotliwości powyżej 350 cykli na minutę bez zacięć i drgań, idealny do długoterminowych, powtarzalnych zadań pozycjonowania o krótkim skoku.

   5. Elastyczna adaptacja instalacji w wielu scenach
     -- Obsługuje montaż trójstronny od góry, od dołu i z boku z precyzyjnymi otworami na kołki pozycjonujące. Symetryczna konstrukcja portu powietrznego umożliwia wymienność rurociągów lewego i prawego na miejscu, całkowicie łamiąc ograniczenia kierunkowe i dostosowując się do różnorodnych projektów konstrukcyjnych sprzętu.

Formy montażowe i typowe zastosowania

   1. Metody montażu

     -- Montaż górny: Mocowane za pomocą otworów przelotowych z precyzyjnymi otworami na kołki pozycjonujące, odpowiednie do montażu na wierzchu przedmiotu obrabianego i scenariuszy precyzyjnego pozycjonowania wymagających zerowego przemieszczenia.

     --  Montaż dolny: Mocowane za pomocą dolnych otworów gwintowanych o stabilnej i niezawodnej konstrukcji, stosowane do montażu powierzchniowego wyposażenia standardowego i stałego prowadzenia liniowego.

     --  Montaż boczny: Mocowany za pomocą bocznych otworów gwintowanych, idealny do urządzeń o ograniczonej przestrzeni pionowej i gęstym równoległym ułożeniu wielu jednostek przesuwnych.

   2. Typowe scenariusze zastosowań

     --  Elektronika 3C: Montaż i łączenie chipów, ogniskowanie modułu soczewki, ultraprecyzyjne pozycjonowanie mikroelementów, testowanie cyklu sondy

     --  Sprzęt optyczny: Precyzyjny ruch kamery CCD, precyzyjna kalibracja soczewki optycznej, pozycjonowanie laserowe, precyzyjne sterowanie platformą detekcji

     --  Mikroprecyzyjny montaż: Miniaturowe automatyczne blokowanie śrub, zaciskanie końcówek, precyzyjne wkładanie komponentów, precyzyjne wkręcanie przyrządu

     -- Sprzęt medyczny: Precyzyjne sterowanie mikropompą, precyzyjne przełączanie miniaturowego zaworu, teleskopowe pozycjonowanie małego instrumentu

Porównanie wyboru tabeli slajdów: MXP vs MXJ vs MXQ

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu według obciążenia
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Zarezerwuj nie mniej niż 50% marginesu bezpieczeństwa obciążenia, aby zapewnić stabilną i precyzyjną pracę.

   2. Potwierdzenie udaru Standardowy zakres skoku: 5 ~ 30 mm. W przypadku warunków pracy z dużą częstotliwością należy priorytetowo traktować krótkie skoki (5–20 mm), aby zachować wyższą dokładność pozycjonowania i stabilność operacyjną.

   3. Dopasowanie konfiguracji

      --  Monitorowanie położenia: Należy wyposażyć 2 przełączniki magnetyczne M9B w celu uzyskania dwukierunkowego sprzężenia zwrotnego położenia skoku w czasie rzeczywistym.

     - Precyzyjne ograniczanie i buforowanie: wybierz metalowy ogranicznik z dwoma końcami (B), aby uzyskać precyzyjne pozycjonowanie z możliwością regulacji w zakresie 0 ~ 5 mm; wybierz bufor hydrauliczny dla modeli φ8 i wyższych, aby zmniejszyć wpływ wysokich częstotliwości.

     --  Dostosowanie rurociągów: Zastosuj orurowanie osiowe w przypadku bardzo wąskiego układu przestrzeni i orurowanie boczne w przypadku konwencjonalnych standardowych scenariuszy instalacji.

Podsumowanie w jednym zdaniu

     Bardzo precyzyjny pneumatyczny stół przesuwny SOLH MXP charakteryzuje się bardzo niską równoległością 0,004 mm, minimalnym błędem obrotowym, wbudowaną zintegrowaną szyną prowadzącą, dwukierunkowym przełączanym orurowaniem i opcjonalnym buforem hydraulicznym, służącym jako wysokiej klasy mikroliniowy stolik liniowy o wysokiej sztywności do detekcji optycznej, ultraprecyzyjnego montażu 3C i wysokiej klasy sprzętu automatyki medycznej.
