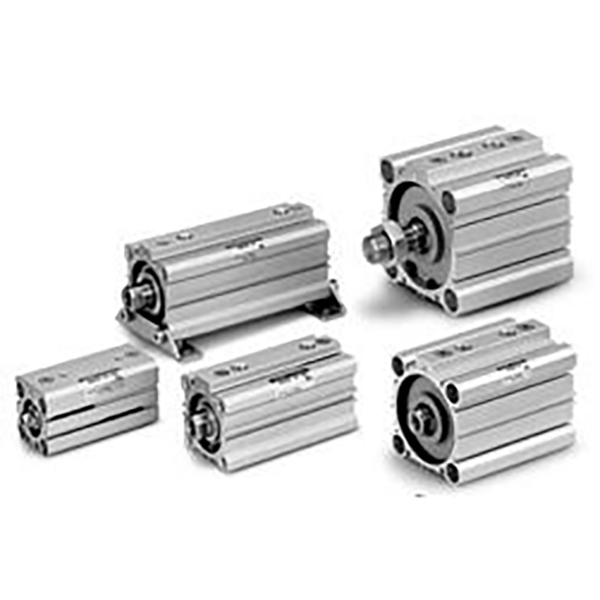

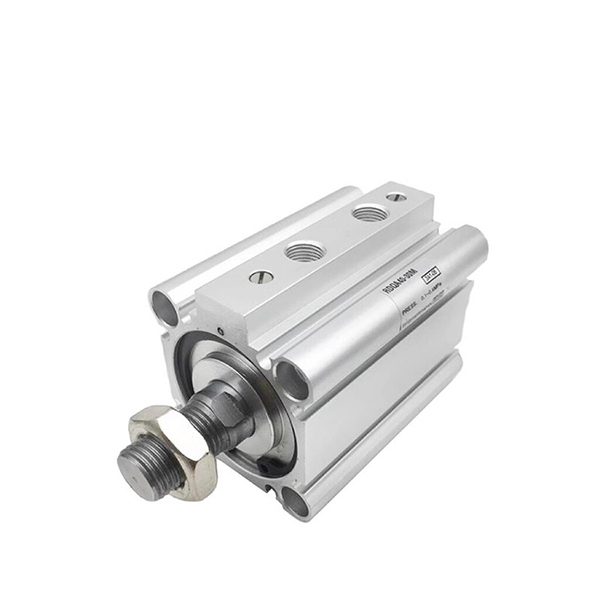

Cienki siłownik pneumatyczny serii RQ z wysokowydajną poduszką powietrzną

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Wysokowydajny cienki cylinder serii SOLH RQ jest wymienny z SMC RQ/RDQ. Przyjmuje innowacyjną, bezpierścieniową, wbudowaną strukturę poduszki powietrznej. Zdolność pochłaniania energii jest 3 razy większa niż bufor gumowy CQ2, hałas zmniejszony o 50%. Ultra cienki korpus, krótszy o 20% od zwykłego cienkiego cylindra z poduszką powietrzną. Bezpośredni zamiennik CQ2/CQS w celu poprawy wydajności poduszki. Szeroko stosowane do automatycznego pozycjonowania, mocowania i przenoszenia materiałów przy dużej liczbie cykli, dużym obciążeniu i niskim poziomie hałasu.

Struktura i główne cechy

     - Ultra cienka kwadratowa aluminiowa lufa, zintegrowana bezpierścieniowa poduszka powietrzna;

     - Twarda anodowana lufa, chromowane tłoczysko, silne działanie zapobiegające odkształceniom;

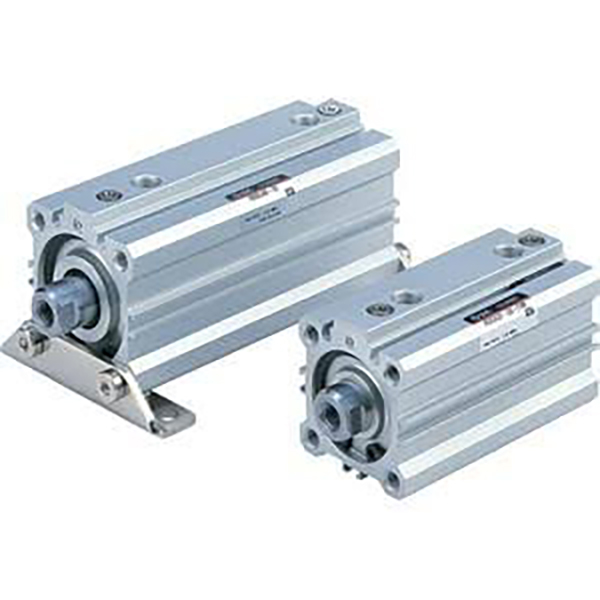

     -- Warianty: RQ (niemagnetyczny), RDQ (wyposażony w magnes), RLQ (typ blokady dla obciążenia pionowego);

     -- Mocna poduszka powietrzna odpowiednia do ciągłego ruchu posuwisto-zwrotnego 50 ~ 500 mm/s;

     -- Wbudowany magnes RDQ do wykrywania przełącznika magnetycznego, wielostronne gniazda czujników;

     -- Wymiary montażowe zgodne z serią CQ2 i CQS.

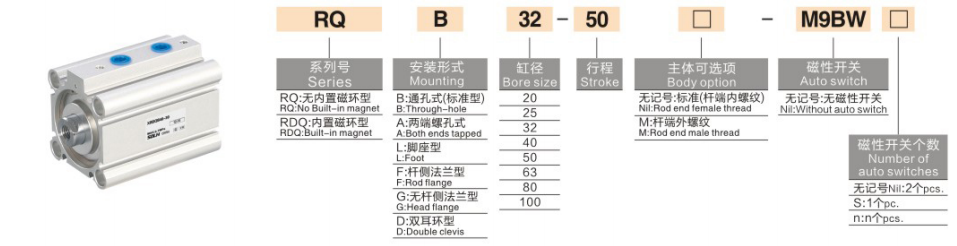

Reguła kodowania modelu

   1. Przykład: RDQB32-50-M9B

     -- R/RD: bez magnesu/wbudowany magnes

     -- P: Kod serii

     -- B/A/L/F/G/D: Sposób montażu

     -- 32: Rozmiar otworu: 20/25/32/40/50/63/80/100 mm

     -- 50: Długość skoku

     -- M9B: Opcja przełącznika magnetycznego

Dane techniczne

Teoretyczna siła ciągu i uciągu oraz maksymalna dopuszczalna energia kinetyczna przy 0,5 MPa

Podsumowanie w jednym zdaniu

      Szybki, cienki siłownik pneumatyczny serii SOLH RQ z wbudowaną bezpierścieniową poduszką powietrzną, doskonałą amortyzacją i niskim poziomem hałasu, idealny siłownik modernizacyjny do automatyzacji dużych obciążeń o dużej liczbie cykli, wymienny ze standardowym cienkim cylindrem CQ2.
