Cienki cylinder pneumatyczny z prowadnicą serii CQM

Marka: SOLH firmy Richge Technology

Przegląd produktu

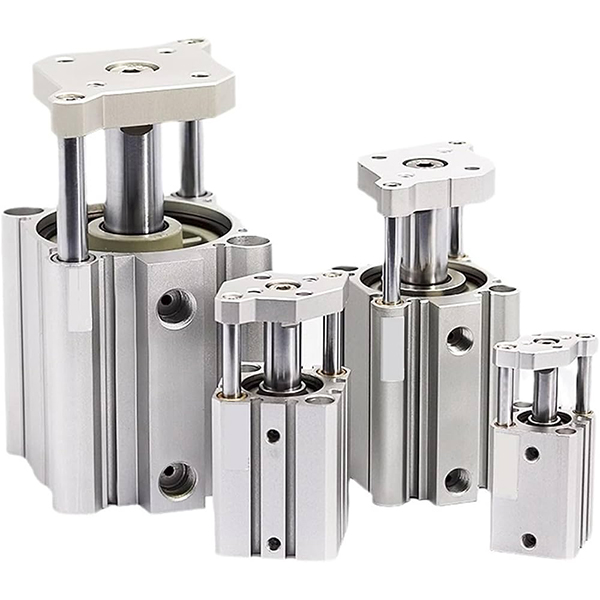

     Cienki cylinder prowadzony o wysokiej sztywności serii SOLH CQM, wymienny z importowanym CQM/CDQM. Wbudowany podwójny drążek prowadzący oparty na konstrukcji cienkiego cylindra CQ2. Znacznie poprawia odporność na obciążenia boczne i działanie przeciwobrotowe. Taka sama długość korpusu jak CQ2, nie jest wymagana dodatkowa zewnętrzna prowadnica. Rozmiar montażowy zgodny z CQ2/CQS, szeroko stosowany do precyzyjnego pozycjonowania, mocowania i pchania przy obciążeniu bocznym.

Struktura i główne cechy

     -- Zintegrowany cienki korpus cylindra + równoległe podwójne drążki prowadzące, płyta do mocowania obciążenia z przodu;

     -- Lufa z twardego anodyzowanego aluminium, chromowane tłoczysko i drążki prowadzące;

     -- Warianty: CQM (niemagnetyczny), CDQM (wyposażony w magnes), wersja CQM-XB24 o długiej żywotności;

     -- Nośność boczna 2~4 razy większa niż standardowy cylinder CQ2, tolerancja obrotu ≤±0,2°;

     -- Standardowy zderzak gumowy na obu końcach, bez opcji poduszki powietrznej;

     -- Wbudowany magnes CDQM do wykrywania przełącznika magnetycznego, elastyczna instalacja czujnika.

Reguła kodowania modelu

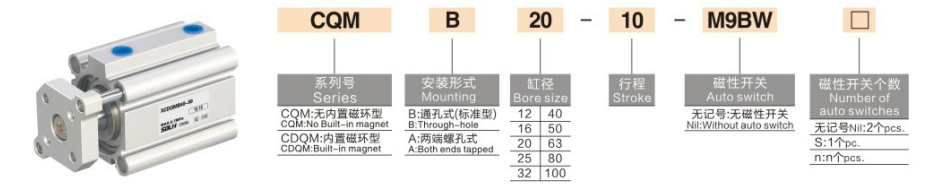

   1. Przykład: CDQMB20-50-M9B

     -- C: Wbudowany magnes (CDQM); puste = niemagnetyczne (CQM)

     -- DQM: Kod serii dla cienkiego cylindra prowadzonego

     -- B/A: rodzaj montażu; B=otwór przelotowy; A = otwór gwintowany na końcu

     -- 20: Rozmiar otworu: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Długość skoku 5 ~ 100 mm

     -- M9B: Opcja przełącznika magnetycznego

Dane techniczne

Teoretyczna siła ciągu i uciągu oraz maksymalne obciążenie boczne przy 0,5 MPa

Podsumowanie w jednym zdaniu

     Zintegrowany, cienki siłownik pneumatyczny z podwójnym drążkiem prowadzącym serii SOLH CQM, o doskonałej odporności na skręcanie i dużej nośności bocznej, doskonale precyzyjny siłownik zastępujący standardowy cylinder CQ2 do zastosowań w automatyzacji mocowania i pozycjonowania.
