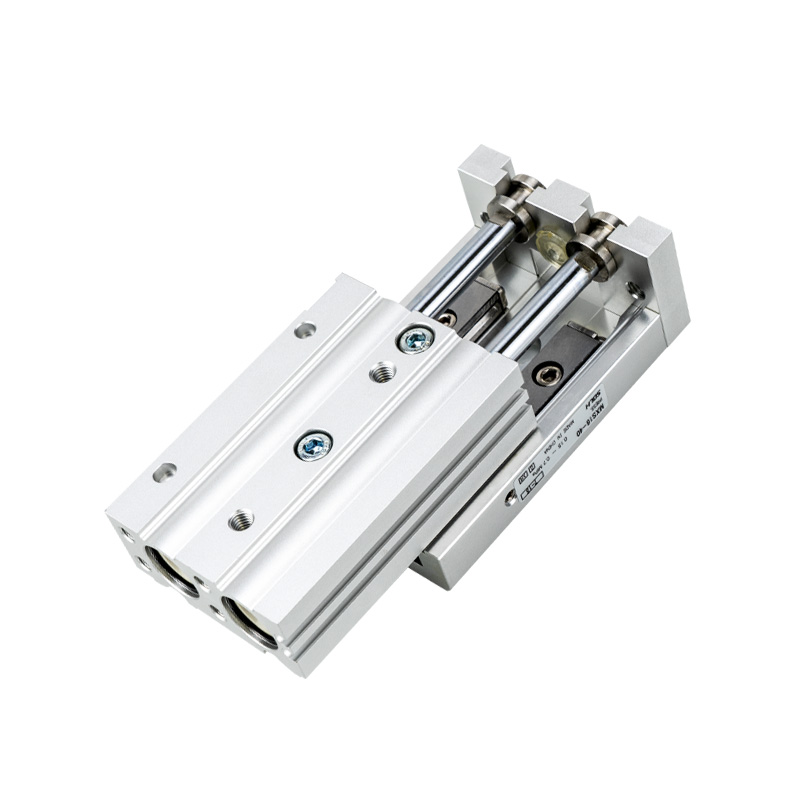

Pneumatyczny stół przesuwny serii MXS | Prowadnica rolkowa krzyżowa, typ dwucylindrowy

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH MXS to zintegrowany pneumatyczny stół przesuwny o dużej sztywności i wysokiej precyzji, wyposażony w dwutłokową konstrukcję napędową i profesjonalne prowadnice rolkowe poprzeczne. Wyposażony w ultracienki, kompaktowy korpus, wstępnie naprężony system prowadnic o zerowym prześwicie i dwukrotnie większy ciąg wyjściowy, zapewnia ultrastabilny ruch liniowy z dokładnością powtarzalności do ± 0,01 mm. Zintegrowana konstrukcja typu „wszystko w jednym” znacznie zmniejsza objętość sprzętu w porównaniu z tradycyjnymi kombinacjami cylindra dzielonego i zewnętrznej prowadnicy. Jest szeroko stosowany w precyzyjnym przenoszeniu liniowym, montażu osiowania, oprzyrządowaniu elektronicznym i półprzewodnikowym, służąc jako optymalny, ulepszony zamiennik konwencjonalnych rozwiązań napędu liniowego.

Struktura podstawowa i zasada działania

     -- Dwutłokowy układ napędowy: Przyjmuje konstrukcję dwutłokową o podwójnym działaniu, zapewniającą dwukrotnie większą siłę ciągu w porównaniu z prowadnicami jednocylindrowymi o tym samym rozmiarze otworu. Zapewnia wysoce synchroniczną pracę i skutecznie eliminuje odchylenia i wahania ruchu podczas ruchu o wysokiej częstotliwości.

     -- Prowadnica rolkowa klasy Premium: Wbudowana, precyzyjna prowadnica rolkowa z konstrukcją napięcia wstępnego, zerowym luzem roboczym, doskonałą sztywnością konstrukcyjną i dużą odpornością na obciążenie promieniowe i zmianę momentu obrotowego. Stabilnie utrzymuje bardzo wysoką dokładność pozycjonowania powtarzalnego ± 0,01 mm w przypadku długotrwałej pracy cyklicznej.

     -- Zintegrowana konstrukcja typu „wszystko w jednym”.: Cylinder i stół przesuwny są doskonale zintegrowane jako pojedyncza jednostka, zmniejszając całkowitą objętość instalacji o 30% ~ 50% w porównaniu z konstrukcjami typu dzielonego. Nie wymaga ręcznego ustawiania podczas instalacji, co znacznie poprawia wydajność montażu i spójność strukturalną.

     -- Elastyczny montaż z trzech stron: Obsługuje montaż dolny, boczny i osiowy w trzech kierunkach z wstępnie ustawionymi precyzyjnymi otworami na kołki pozycjonujące. Obsługuje bezpośredni montaż piętrowy i montaż boczny, dostosowując się do zróżnicowanych wymagań dotyczących układu sprzętu kompaktowego.

     -- Wbudowana adaptacja czujnika: Wyposażony w standardowy wewnętrzny pierścień magnetyczny z zarezerwowanymi osadzonymi rowkami na korpusie, kompatybilny z przełącznikami magnetycznymi serii D-M9□ i A93. Konstrukcja do montażu płaskiego pozwala uniknąć zakłóceń konstrukcyjnych i zapewnia dokładne sprzężenie zwrotne położenia skoku.

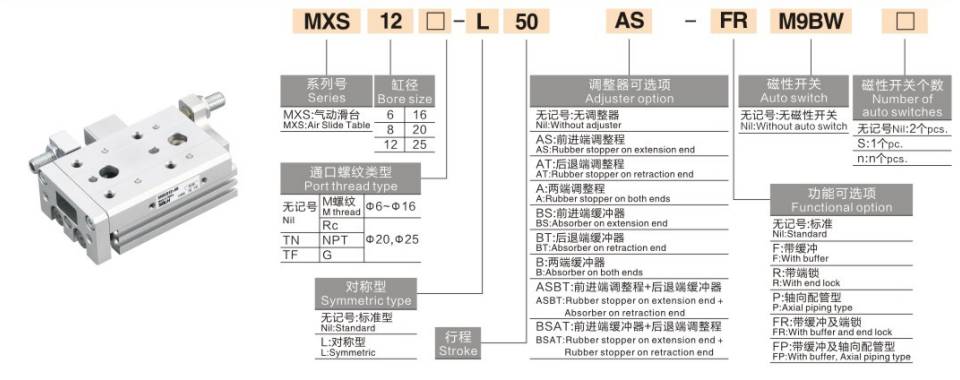

Kompletna reguła kodowania modelu

   1. Przykład modelu: MXS16-50AS-M9BW

   2. Przykład odniesienia do zamówienia standardowego

     -- MXS20-75A-FR-M9NL: średnica otworu 20 mm, skok 75 mm, regulacja skoku na obu końcach, orurowanie osiowe, przełącznik magnetyczny PNP z przewodem o długości 3 m

Ogólne podstawowe specyfikacje techniczne

Wykres siły wyjściowej i obciążenia (@0,5 MPa, montaż poziomy)

Uwaga: Nośność zmniejsza się wraz z dłuższym skokiem i większą prędkością; współczynnik bezpieczeństwa ≥2; obciążenie pionowe wymaga weryfikacji dopuszczalnego momentu obrotowego

Scenariusze zastosowań i wytyczne dotyczące wyboru

   1. Priorytetowe scenariusze zastosowań dla serii MXS

     --  Bardzo precyzyjne pozycjonowanie i transfer: Idealny do precyzyjnego przenoszenia liniowego i wyrównywania komponentów elektronicznych, terminali, soczewek optycznych i miniaturowych modułów przy rygorystycznych wymaganiach dotyczących pozycjonowania ± 0,01 mm.

     -- Kompaktowy sprzęt o ograniczonej przestrzeni: Ultra cienka zintegrowana konstrukcja zmniejsza wysokość sprzętu o 30% w porównaniu ze zwykłymi stołami przesuwnymi, doskonale pasującymi do zminiaturyzowanych i bardzo kompaktowych stanowisk automatycznych.

     -- Warunki pracy o wysokiej sztywności i odporności na ugięcie: Konstrukcja prowadnicy rolkowej zapewnia doskonałą odporność na moment obrotowy i tolerancję obciążenia mimośrodowego, odpowiednia do napędzania osi Z robotów i stanowisk montażowych o wysokiej precyzji ze złożonymi warunkami siły.

     -- Praca cykliczna o krótkim skoku wysokiej częstotliwości: Stabilny przy długotrwałej pracy z wysoką częstotliwością w zakresie krótkiego skoku 10–50 mm, przy zachowaniu stałej precyzji bez przesunięć i drgań.

     -- Uproszczenie strukturalne i redukcja kosztów: Zintegrowana konstrukcja cylindra i prowadnicy całkowicie zastępuje tradycyjną kombinację dzielonego cylindra + prowadnicy zewnętrznej, upraszczając konstrukcję mechaniczną i obniżając koszty montażu i konserwacji.

Kluczowe punkty wyboru zawodowego

     -- Wybór rozmiaru otworu: Dopasuj rozmiar otworu do ciężaru przedmiotu obrabianego i sposobu montażu. Kontroluj obciążenie poziome w granicach 50% wartości znamionowej i obciążenie pionowe w granicach 25% wartości znamionowej, aby zapewnić stabilną pracę.

     -- Wybór skoku: Zarezerwuj margines skoku 5–10 mm podczas wyboru modelu. Wybierz regulator skoku AS/AT/A (dokładna regulacja 0 ~ 5 mm), jeśli wymagane jest precyzyjne przycinanie skoku.

     -- Dopasowanie kierunku montażu: Mocowanie dolne do poziomego transportu materiałów; montaż boczny do montażu stałego z boku; montaż osiowy do układania w stosy w osi Z i montażu wielowarstwowego.

     -- Optymalizacja konfiguracji bufora: Standardowy zderzak gumowy do pracy konwencjonalnej. Wyposaż się w bufor hydrauliczny, gdy prędkość robocza przekracza 300 mm/s lub ciężar ładunku przekracza 5 kg, aby zmniejszyć uderzenia i wibracje terminala.

     -- Konfiguracja wykrywania pozycji: Kompatybilny z przełącznikami magnetycznymi M9B/M9N. Dwustronnie osadzone rowki umożliwiają instalację 2 przełączników, aby zapewnić dokładne wykrywanie sygnału na miejscu zarówno dla skoków wysuwania, jak i cofania.

Podsumowanie w jednym zdaniu

     Dwucylindrowy pneumatyczny stół przesuwny SOLH MXS wykorzystuje najwyższej jakości prowadnicę rolkową poprzeczną i zintegrowaną konstrukcję typu „wszystko w jednym”, charakteryzującą się podwójnym naciskiem, ultrawysoką precyzją ± 0,01 mm, doskonałą sztywnością i odpornością na ugięcie, służąc jako wysokiej klasy precyzyjne rozwiązanie do precyzyjnego napędu liniowego dla półprzewodników, precyzyjnego montażu elektronicznego i automatyzacji pozycjonowania o wysokiej częstotliwości.
