Marka: SOLH firmy Richge Technology

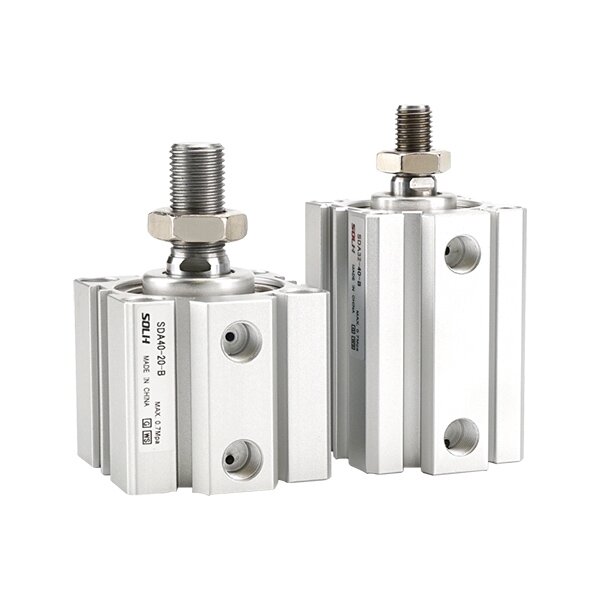

Kwadratowy, ultracienki cylinder kompaktowy serii SOLH SDA, klasyczny ekonomiczny kompaktowy siłownik. Długość korpusu tylko 1/2~1/3 standardowego cylindra z drążkiem kierowniczym. Wymiary montażowe wymienne z serią Airtac ACQ i SMC CQ2. Nadaje się do pchania, zaciskania i pozycjonowania o krótkim skoku w ograniczonej przestrzeni montażowej, szeroko stosowany w automatyce 3C, maszynach pakujących i sprzęcie osprzętowym.
- Ultracienka, kwadratowa aluminiowa obudowa, obsługująca wbudowaną instalację, aby zaoszczędzić miejsce;
- Twarda anodowana lufa, chromowane tłoczysko, odporne na zużycie i antykorozyjne;
-- Pełne warianty: dwustronnego działania, pojedyncza sprężyna powrotna, podwójny tłoczysko, regulowany skok, wersja wyposażona w magnes;
- Wbudowane gumowe zderzaki na obu końcach zapewniające amortyzację i redukcję hałasu;
-- Dwukierunkowe uszczelnienie o niskim tarciu z magazynowaniem smaru, długa żywotność bezolejowa;
-- Otaczające rowki czujnika umożliwiają elastyczną instalację automatycznego przełącznika magnetycznego.

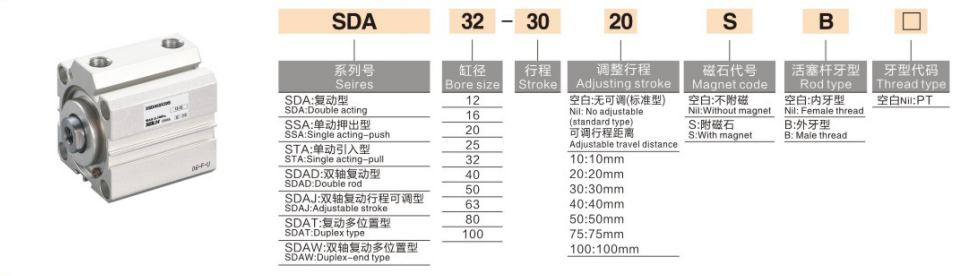

1. Przykład: SDA20-50-S-B
-- SDA: nazwa serii; SSA=rozciągnięcie sprężyny; STA=cofanie sprężyny; SDAD=pręt podwójny; SDAJ=regulowany skok
-- 20: Rozmiar otworu: 12/16/20/25/32/40/50/63/80/100 mm
-- 50: Długość skoku 5 ~ 200 mm
-- -S: Wbudowany pierścień magnetyczny
-- -B: Tłoczysko z gwintem zewnętrznym; puste = wątek wewnętrzny
|
Parametr |
Specyfikacja |
| Rozmiar otworu |
12 ~ 100 mm |
| Ciśnienie robocze |
Podwójne działanie: 0,1 ~ 1,0 MPa; Pojedyncze działanie: 0,2 ~ 1,0 MPa |
| Dowód ciśnienia |
1,5 MPa |
| Temperatura |
Niemagnetyczny: -5 ~ + 70 ℃; Wersja magnesu: -5 ~ + 60 ℃ |
| Prędkość tłoka |
Podwójne działanie: 30 ~ 500 mm/s; Pojedyncze działanie: 50 ~ 500 mm/s |
| Poduszka |
Naprawiono zderzak gumowy (bez opcji poduszki powietrznej) |
| Wątek portu |
M5 / G1/8 / G1/4 / G3/8 / G1/2 |
| Smarowanie |
Praca bez oleju |
| Tolerancja udaru |
≤100 mm: ± 1,0 mm; > 100 mm: ± 1,5 mm |
|
Otwór (mm) |
Ciąg (N) |
Pociągnij (N) |
Równoważne obciążenie poziome (kg) |
|
12 |
57 |
49 |
2.8 |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
SOLH SDA ekonomiczny, ultracienki, kompaktowy siłownik pneumatyczny z licznymi wariantami, wymienny z ACQ i CQ2, idealny, niedrogi siłownik o krótkim skoku do oszczędzających miejsce zastosowań automatycznego zaciskania i pchania.
