Marka: SOLH firmy Richge Technology

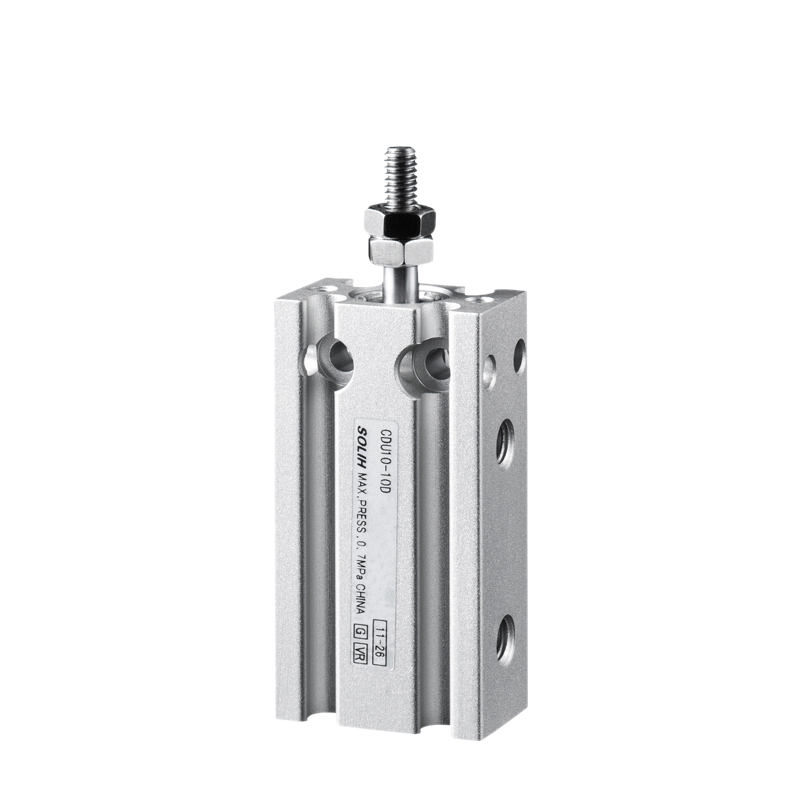

Prostokątny siłownik bezblokowy serii SOLH CU/CDU. Otwory montażowe na wielu powierzchniach umożliwiają bezpośredni montaż w dowolnej orientacji bez wsporników. Ultra cienka, kompaktowa konstrukcja, szeroko stosowana do pchania, mocowania i pozycjonowania lekkich ładunków w urządzeniach automatyki z ograniczoną przestrzenią instalacyjną.
|
Model |
Funkcja |
Aplikacja |
| CU |
Bez pierścienia magnetycznego nie można zamontować przełączników magnetycznych |
Projekty wrażliwe na koszty bez informacji zwrotnej o położeniu |
| CDU |
Wbudowany magnes, obsługuje czujniki magnetyczne CMSH/DMSH |
Wymagane jest wykrywanie pozycji wysunięcia/wsunięcia |
| CUK/CDUK |
Nieobrotowe tłoczysko |
Kąt przedmiotu obrabianego musi być stały, zapobiegać obrotowi wału |
| CUW/CDUW |
Podwójne tłoczysko, zintegrowana prowadnica, zabezpieczenie przed skręcaniem |
Zastosowania z obciążeniem bocznym i siłą przesunięcia |
-- Montaż wielokierunkowy: instaluj od dołu, z boku lub od strony czołowej, zachowaj wspornik montażowy;
-- Wąski prostokątny korpus, 40% cieńszy niż standardowy cylinder z drążkiem kierowniczym;
- Wiele konstrukcji: standardowy pojedynczy pręt, pręt przeciwobrotowy, pręt z podwójnym prowadzeniem;
-- Wersja z wbudowanym magnesem (CDU) z regulowanymi gniazdami czujników;
-- Łożysko samosmarujące, praca ciągła bezolejowa;
- Naprawiono gumowe podkładki zderzakowe, aby zmniejszyć uderzenia i hałas.

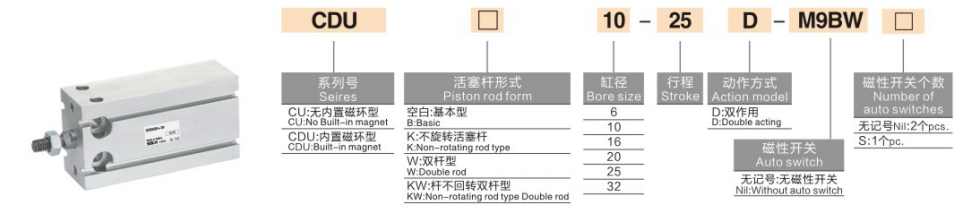

1. Przykład: CDU16×30S
-- CDU: nazwa serii, C=wbudowany magnes; K=pręt nieobrotowy; W=podwójny pręt
-- 16: Rozmiar otworu (mm): 6,10,16,20,25,32
-- 30: Długość skoku (mm)
-- S: Specyfikacja standardowa
|
Parametr |
Specyfikacja |
| Rozmiar otworu |
6,10,16,20,25,32 mm |
| Standardowy skok |
5 ~ 60 mm |
| Typ aktorski |
Podwójne działanie (domyślne); Wysuwanie/wysuwanie sprężyny jednostronnego działania |
| Ciśnienie robocze |
Podwójne działanie: 0,05 ~ 0,7 MPa; Pojedyncze działanie: 0,15 ~ 0,7 MPa |
| Dowód ciśnienia |
1,05 MPa |
| Temperatura |
-10 ~ 60 ℃ (bez lodu w powietrzu) |
| Prędkość tłoka |
50 ~ 500 mm/s |
| Poduszka |
Naprawiono gumowy zderzak na obu końcach |
| Wątek portu |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Smarowanie |
Praca bez oleju |
|
Otwór (mm) |
Obszar pchania/ciągnięcia |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- Mikroprzyrząd 3C i półprzewodnikowy, korek, złącze wciskane;
-- Ogólna automatyka mocowania, pozycjonowania i przełączania materiałów;
-- Montaż urządzeń gospodarstwa domowego i sprzętu; sprzęt do sortowania lekkich ładunków do pakowania.
Prostokątny siłownik pneumatyczny SOLH CU/CDU do swobodnego montażu umożliwia montaż bez wsporników pod wieloma kątami, z wariantami prętów nieobrotowych i z podwójnym prowadzeniem, szeroko stosowanych do pozycjonowania i mocowania automatyki o krótkim skoku i lekkim obciążeniu.
