Cylinder wielomocowy serii MK

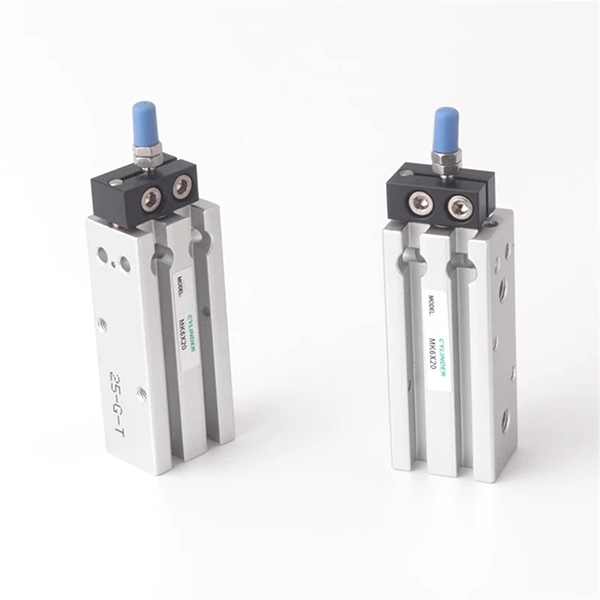

Kompaktowy cylinder SOLH MK do montażu na sześciu powierzchniach jest unowocześnioną wersją cylindra MD z wbudowanym mechanizmem przeciwobrotowym. Dokładność zabezpieczenia przed przekręceniem tłoczyska sięga ≤±0,5°, jest bezpośrednio wymienna z serią Airtac MD i SMC CQS. Kwadratowy, cienki korpus umożliwia montaż bez wsporników z sześciu stron i ułatwia kompaktowy równoległy układ wielu cylindrów. Warianty obejmują modele MK dwustronnego działania, jednostronnego działania MSK/MTK, modele z podwójnym prętem MKD i modele z regulowanym skokiem MKJ. Wbudowany pierścień magnetyczny opcjonalnie z gumowymi zderzakami końcowymi i możliwością bezolejową. Rozmiary otworów φ6 ~ 32 mm, szeroko stosowane w precyzyjnych narzędziach 3C i pozycjonowaniu mocowania o krótkim skoku dla automatyzacji wymagającej stałego kąta przedmiotu obrabianego w ograniczonej przestrzeni.

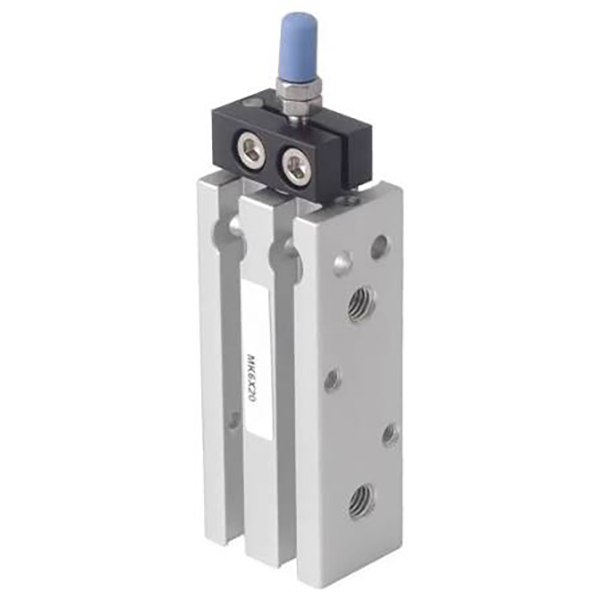

Kompaktowy siłownik przeciwobrotowy z wieloma mocowaniami serii MK

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Cienki cylinder z wieloma mocowaniami serii SOLH MK to ulepszona wersja cylindra MD z wbudowanym mechanizmem przeciwobrotowym. Kwadratowy korpus umożliwia montaż na sześciu powierzchniach bez dodatkowych wsporników. Konstrukcja zapobiegająca skręcaniu ogranicza obrót tłoczyska, umożliwia montaż równoległy wielu cylindrów, idealny do precyzyjnej automatyki o ograniczonej przestrzeni i wymagań pozycjonowania kątowego. Bezpośrednio wymienne z serią Airtac MD i SMC CQS.


Struktura i funkcje

     - Kwadratowy, cienki aluminiowy korpus, zintegrowana szczelina prowadząca zapobiegająca obrotowi;

     - Twarda anodowana lufa, chromowane tłoczysko, trwałe i lekkie;

     -- Pełne warianty: MK (podwójnego działania), MSK (sprężyna rozciągająca), MTK (sprężyna cofająca), MKD (podwójny pręt), MKJ (regulowany skok podwójnego pręta); przyrostek -S dla wbudowanego magnesu;

     -- Dokładność zabezpieczenia przed obrotem ≤ ± 0,5°, należy unikać odchyleń kątowych przedmiotu obrabianego;

     -- Możliwość montażu z przodu, z tyłu, z lewej, prawej, górnej i dolnej strony; wspierać montaż równoległy obok siebie;

     -- Obwodowe rowki czujnika umożliwiające elastyczną instalację przełącznika magnetycznego.


Reguła kodowania modelu

   1. Przykład: MK20-50-S

     -- MK: kod serii; K=przeciwobrotowy; D=podwójny pręt; J=regulowany skok

     -- 20: Rozmiar otworu: 6/10/16/20/25/32 mm

     -- 50: Długość skoku 5 ~ 100 mm

     -- -S: Wbudowany pierścień magnetyczny


Dane techniczne

Parametr
Specyfikacja
Rozmiar otworu
6,10,16,20,25,32 mm
Ciśnienie robocze
Podwójne działanie: 0,2 ~ 1,0 MPa; Pojedyncze działanie: 0,15 ~ 1,0 MPa
Dowód ciśnienia
1,5 MPa
Temperatura
Niemagnetyczny: -20 ~ + 70 ℃; Wersja magnesu: 0 ~ + 60 ℃
Prędkość tłoka
30 ~ 500 mm/s
Poduszka

Naprawiono gumowe podkładki zderzakowe

Wątek portu
M5 (φ6~25); G1/8 (φ32)
Smarowanie
Praca bez oleju
Przeciwobrotowy
Dokładność ≤±0,5°

Teoretyczny ciąg i ciągnienie @ 0,5 MPa (pojedynczy pręt, N)

Otwór (mm)
Ciąg (N)
Pociągnij (N)
6
14
11
10
39
31
16
101
89
20
157
141
25
245
220
32
402
362

Przewodnik wyboru

     -- Wybierz otwór z minimalnym marginesem bezpieczeństwa 50% dla obciążenia roboczego;

     -- Dodaj 5 ~ 10 mm naddatku do praktycznego skoku; maksymalny skok standardowy: 100 mm;

     -- Wybierz -S model, jeśli wymagane jest wykrywanie pozycji; wybierz podwójny pręt MKD dla warunku obciążenia bocznego.


Podsumowanie w jednym zdaniu

     Kompaktowy cylinder SOLH MK do montażu na sześciu powierzchniach, wyposażony we wbudowany mechanizm przeciwobrotowy, odpowiedni do precyzyjnego pozycjonowania i kompaktowego układu wielocylindrowego w urządzeniach automatyki o ograniczonej przestrzeni.
