Ultrakrótki, lekki cylinder serii CG3 | Kompaktowy, szybki siłownik pneumatyczny nowej generacji

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i podstawowe cechy konstrukcyjne

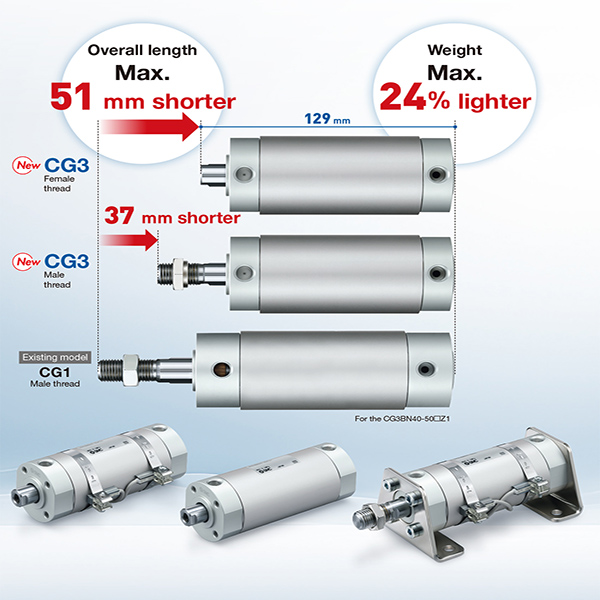

     Seria SOLH CG3/CDG3 to ultrakrótki, lekki cylinder pneumatyczny nowej generacji ze stopu aluminium, służący jako bezpośrednie ulepszenie i zamiennik tradycyjnej serii CG1. Obejmuje szeroki zakres otworów od φ20 do φ100 mm, przy maksymalnej całkowitej redukcji długości o 51 mm i 24% redukcji masy w porównaniu z CG1. Wyposażony w ultrakompaktową obudowę, ultralekką, szybką, cichą pracę i bezolejową, bezobsługową konstrukcję, doskonale nadaje się do scenariuszy wymagających średniego i lekkiego obciążenia, długiego skoku, pracy z wysoką częstotliwością i ograniczonej przestrzeni, szeroko stosowanych w zautomatyzowanych liniach produkcyjnych, sprzęcie elektronicznym, maszynach pakujących i lekkich systemach automatyki przemysłowej.

  1.1 Standard branżowy i duża wymienność

     Opracowana w oparciu o standardowy cylinder okrągły SMC nowej generacji o krótkim typie, seria CG3 może pochwalić się doskonałą wymiennością mocowania ze starą serią CG1, osiągając jednocześnie bardziej kompaktowe wymiary całkowite, skutecznie modernizując stary sprzęt i optymalizując układ przestrzeni mechanicznej bez skomplikowanych modyfikacji konstrukcyjnych.

  1.2 Najwyższej jakości lekka konstrukcja materiału

     Zastosowanie stopu aluminium o wysokiej wytrzymałości na rurę cylindra i pokrywy końcowe, w połączeniu z tłoczyskiem chromowanym na twardo. Zoptymalizowana formuła materiału zmniejsza całkowitą masę o 24% w porównaniu z CG1, charakteryzując się wysoką wytrzymałością konstrukcyjną, doskonałym odprowadzaniem ciepła i dużą odpornością na odkształcenia, zapewniając stabilną, długoterminową pracę przy wysokiej częstotliwości.

  1.3 Zintegrowana kompaktowa konstrukcja i elastyczne rurociągi

     Zintegrowana konstrukcja rury cylindra i pokrywy końcowej z blokadą gwintu ułatwia demontaż, montaż i codzienną konserwację. Innowacyjny 4-kierunkowy układ rurociągów (odstęp 90°) zapewnia bardzo dużą swobodę instalacji i orurowania, eliminując wąskie gardło instalacyjne w postaci wąskiej przestrzeni na sprzęt i wspierając zróżnicowane schematy rozmieszczenia mechanicznego.

  1.4 Zróżnicowane typy ruchu dla pełnego pokrycia scenariusza

     • Podwójnego działania (CG3B): Ruch posuwisto-zwrotny wlotu powietrza z dwoma końcami, najbardziej uniwersalny typ standardowy dla konwencjonalnego zautomatyzowanego napędu liniowego.

     • Pojedynczego działania (CG3S/T): S = powrót sprężyną, T = wydłużenie sprężyny; automatyczny reset po awarii zasilania dla scenariuszy blokady bezpieczeństwa i resetu awaryjnego.

     • Podwójny pręt (CG3W): Synchroniczny ruch drążka na dwóch końcach, podwójny efektywny skok i doskonała odporność na skręcanie dla specjalnych mechanizmów łączących i pozycjonujących.

     • Pręt nieobrotowy (CG3K): Sześciokątne tłoczysko zapobiegające skręcaniu, zerowy obrót podczas pracy, gwarantujący wysoką precyzję i powtarzalne pozycjonowanie.

  1.5 Zoptymalizowany bufor i wysokiej klasy system uszczelniający

     Standardowy amortyzator gumowy o wysokiej elastyczności (N) zapewniający podstawową amortyzację i redukcję hałasu; opcjonalny bufor powietrza typu A do częstej pracy z dużą prędkością w celu wyeliminowania uderzenia końcowego i wydłużenia żywotności. Wyposażony w kompozytowy pierścień uszczelniający o niskim współczynniku tarcia i wbudowany rowek do przechowywania oleju, cylinder charakteryzuje się wyjątkowo niskim ciśnieniem rozruchowym, stabilną pracą i bezolejową konserwacją, a żywotność przekracza 8 milionów cykli.

  1.6 Konfiguracja inteligentnej indukcji

     Model CDG3 ma wbudowany pierścień magnetyczny, kompatybilny z przełącznikami magnetycznymi serii M9B/A93/Z73 do wykrywania położenia tłoka w czasie rzeczywistym i automatycznego sterowania połączeniem sygnału PLC; Wersja niemagnetyczna CG3 ma zastosowanie do prostych ruchów cyklicznych bez wymagań dotyczących wykrywania położenia.

2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

 1. Typowa struktura modelu: CDG3BN25-100Z

  2. Przykłady zamówień standardowych

     • Model z gwintem żeńskim o podwójnym działaniu magnetycznym: CDG3BN32-200Z (otwór φ32, skok 200 mm, wyposażenie magnetyczne, gwint żeński na końcu drążka)

     • Model magnetyczny jednostronnego działania ze sprężyną powrotną: CDG3S40-100Z (otwór φ40, skok 100 mm, resetowanie sprężyną jednostronnego działania, wyposażenie magnetyczne)

     • Magnetyczny, nieobrotowy model precyzyjny: CDG3K50-150Z (otwór φ50, skok 150 mm, sześciokątny drążek przeciwskrętny)

3. Podstawowe parametry techniczne (typ standardowy)

4. Teoretyczne dane dotyczące ciągu i naprężenia 0,5 MPa

  4.1 Tabela siły i naprężenia dwustronnego działania (CG3B).

  4.2 Tabela wydajności jednostronnego działania (CG3S ze sprężyną powrotną).

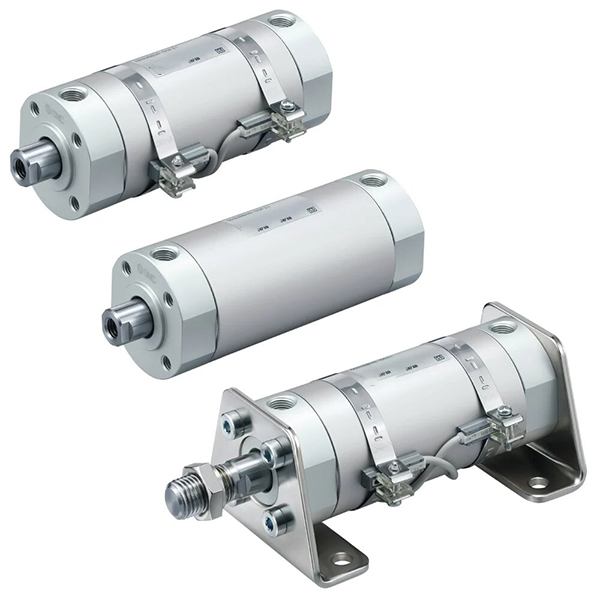

5. Typy mocowania i modele pochodne

 5.1 Zróżnicowane uniwersalne metody montażu

     • B Typ podstawowy: Montaż bezpośredni za pomocą gwintów pokrywy końcowej, najbardziej uniwersalna i ekonomiczna metoda montażu w przypadku standardowego napędu liniowego.

     • L Mocowanie na stopę: Mocowane za pomocą osiowego wspornika łapy, specjalnie zaprojektowanego do montażu bocznego i poziomego.

     • Mocowanie kołnierzowe F/G: Płaski montaż z kołnierzem bocznym po stronie pręta / bez pręta, zapewniający stałe pozycjonowanie w pionie i stabilizację przy dużym obciążeniu.

     • Mocowanie Clevisa C/D: Połączenie z pojedynczym / podwójnym uchem, odpowiednie do konstrukcji mechanicznych wahliwych i łączących.

     • E Mocowanie czopowe: Montaż na czopie bocznym bez pręta, idealny do pracy w trybie obracania i wahania.

  5.2 Seria podstawowych instrumentów pochodnych

     • CDG3B: Typ magnetyczny o podwójnym działaniu (standardowy model głównego nurtu)

     • CDG3S/T: Typ magnetyczny jednostronnego działania (sprężyna powrotna / naciąg sprężyny)

     • CDG3W: Magnetyczny podwójny pręt, dwustronnego działania

     • CDG3K: Magnetyczny, nieobrotowy pręt sześciokątny

     • CDG3R: Ultracienki typ do bezpośredniego montażu dla stacji sprzętowych o ekstremalnie ograniczonej przestrzeni

6. Porównanie wyboru CG3 i CG1

7. Przewodnik szybkiego wyboru w 3 krokach

     1. Wybór otworu: Wybierz odpowiedni rozmiar otworu w zależności od rzeczywistej masy ładunku, rezerwując nie mniej niż 50% marginesu bezpieczeństwa. Priorytetowo traktuj serię CG3 w przypadku małych obciążeń i warunków pracy o ograniczonej przestrzeni.

     2. Wybór skoku: Ustaw rzeczywisty skok roboczy plus margines bezpieczeństwa 10–20 mm. Postępuj zgodnie ze standardowymi zasadami skoku: dwustronnego działania ≤300 mm, jednostronnego działania ≤100 mm.

     3. Konfiguracja funkcjonalna: Wybierz B dla konwencjonalnego ruchu posuwisto-zwrotnego o podwójnym działaniu; S dla scenariuszy bezpieczeństwa jednostronnego działania ze sprężyną resetującą; K do precyzyjnego pozycjonowania zapobiegającego skręcaniu. Wybierz bufor powietrzny typu A do pracy z dużą prędkością (>500 mm/s), aby zmniejszyć uderzenia i hałas. Wybierz model magnetyczny CDG3 dopasowany do przełączników M9B/A93, aby wykrywać położenie w czasie rzeczywistym i sterować automatycznie.

Podsumowanie w jednym zdaniu

     Ultrakrótki, lekki siłownik SOLH CG3 nowej generacji charakteryzuje się ultrakompaktową, lekką obudową, szybką, cichą pracą, bezolejową wydajnością i różnorodnymi metodami montażu, zapewniając ekonomiczne i oszczędzające miejsce rozwiązania ruchu liniowego dla zautomatyzowanych urządzeń o wysokiej częstotliwości o średnim i lekkim obciążeniu.
