Kompaktowy, cienki siłownik pneumatyczny serii CQ2

Marka: SOLH firmy Richge Technology

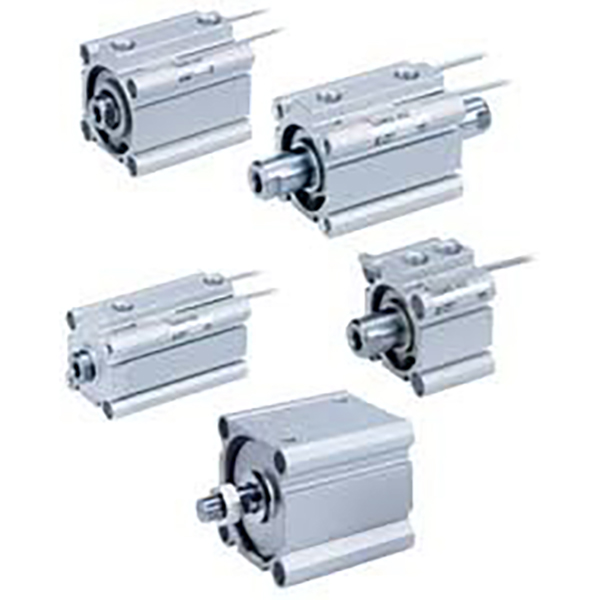

Przegląd produktu

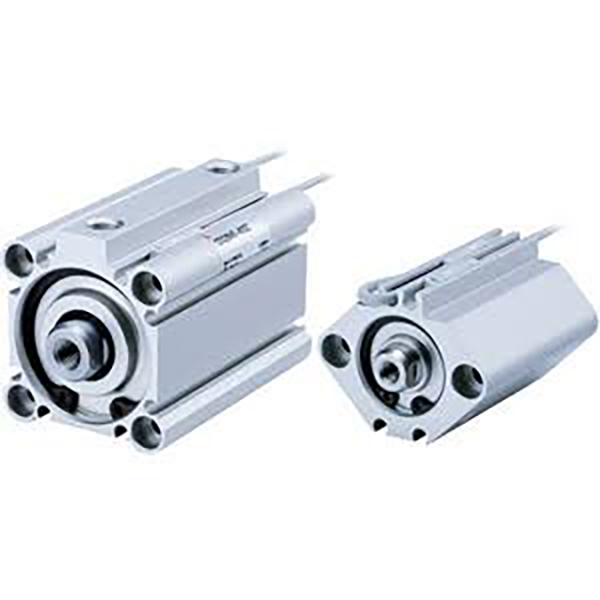

     Kwadratowy, kompaktowy, cienki cylinder serii SOLH CQ2, w pełni wymienny z oryginalnym standardem CQ2. Bardzo krótki korpus, długość zmniejszona o 50% w porównaniu ze standardowym siłownikiem z drążkiem kierowniczym. Kompletny zakres otworów φ4 ~ 200 mm, szeroko stosowany do mocowania, pchania i pozycjonowania w opakowaniach, motoryzacji, elektronice i ogólnej automatyce.

Struktura i główne cechy

     - Kwadratowy, ultracienki aluminiowy korpus, twarda anodowana powierzchnia, wysoka sztywność;

     --Chromowane tłoczysko, lekkie i trwałe;

     - Wiele wariantów: pojedynczy pręt, podwójny pręt, nieobrotowy pręt, poduszka powietrzna, wersja o bardzo krótkim skoku;

     -- Wbudowany magnes CDQ2 do wykrywania położenia; wielostronne rowki czujnikowe, przełączniki nie wystają;

     -- Standardowy gumowy zderzak, opcjonalna poduszka powietrzna do pracy z dużą prędkością;

     -- Uszczelka o niskim tarciu ze zbiornikiem oleju, praca bezolejowa, żywotność ≥5 milionów cykli.

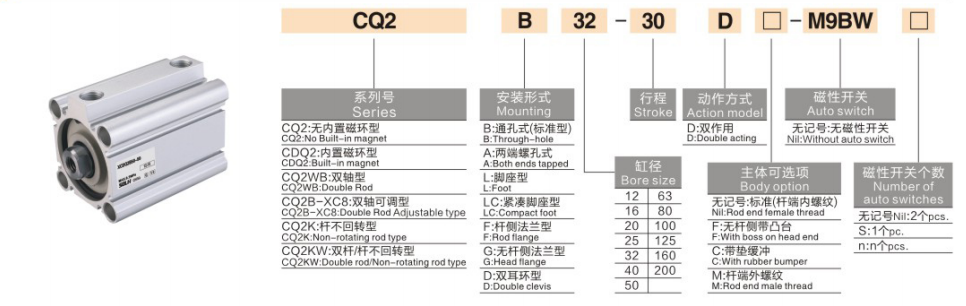

Reguła kodowania modelu

   1. Przykład: CDQ2B25-50Z-M9B

     -- C: Wbudowany magnes (CDQ2); nie C = niemagnetyczny CQ2

     -- DQ2: Nazwa serii

     -- B=pojedynczy pręt; W=podwójny pręt; K=pręt nieobrotowy; KW=podwójny pręt antyobrotowy

     -- 25: Rozmiar otworu 4~200 mm

     -- 50: Długość skoku

     -- Z: Nowa, lekka, standardowa konstrukcja

     -- -C: Opcja poduszki powietrznej

     -- M9B: Przełącznik magnetyczny

Dane techniczne

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt)

Podsumowanie w jednym zdaniu

     Uniwersalny, kompaktowy, cienki siłownik pneumatyczny SOLH CQ2 obejmuje pełny otwór φ4 ~ 200 mm, bogate warianty konstrukcyjne z opcjonalną poduszką powietrzną i prętem zapobiegającym obrotowi, najczęściej stosowany siłownik o krótkim skoku do oszczędzających miejsce urządzeń automatyki.
