Kompaktowy cylinder wolnostojący serii CDUJB
  • Kompaktowy cylinder wolnostojący serii CDUJBKompaktowy cylinder wolnostojący serii CDUJB

Kompaktowy cylinder wolnostojący serii CDUJB

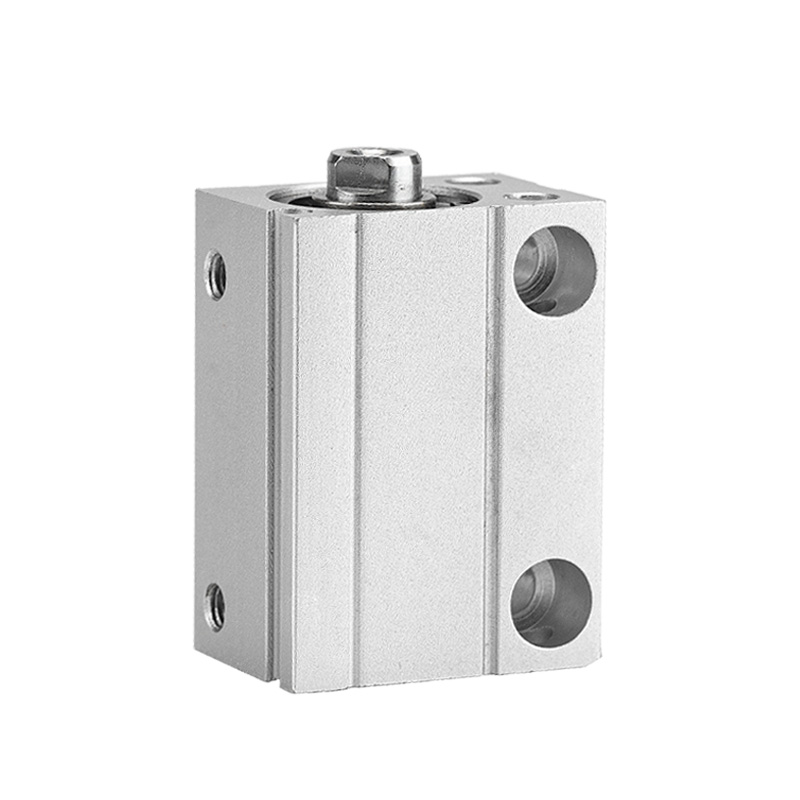

Ultrakompaktowy cylinder swobodnego montażu SOLH CDUJB został opracowany dla urządzeń o ograniczonej przestrzeni instalacyjnej. W porównaniu z konwencjonalną serią CU jej długość została zmniejszona o 64%, a objętość o 70%. Kwadratowy, kompaktowy korpus umożliwia bezpośredni montaż na wielu powierzchniach bez dodatkowych wsporników. Linia produktów obejmuje niemagnetyczne CUJB, wyposażone w magnesy CDUJB i niezawierające miedzi CDUJS do pomieszczeń czystych. Zakres rozmiarów otworów φ4~20 mm, dostępny w wersji dwustronnego i jednostronnego działania ze sprężyną powrotną z opcjonalną gumową poduszką. Modele z magnesami pasują do miniaturowych przełączników magnetycznych, zapewniając precyzyjny ruch o krótkim skoku i obsługują pracę bezolejową. Szeroko stosowane w elektronice 3C, pozycjonowaniu płytek półprzewodnikowych i automatyzacji czyszczenia medycznego. Magnetyczne płytki osłonowe są opcjonalne w przypadku gęsto rozmieszczonych cylindrów.

Kompaktowy cylinder wolnostojący serii CDUJB

Marka: SOLH firmy Richge Technology

Przegląd produktu

    Cylinder ultra-mini z wolnym montażem serii SOLH CDUJB jest przeznaczony do urządzeń o ograniczonej przestrzeni instalacyjnej. W porównaniu ze standardową serią CU długość całkowita zmniejszona o 64%, a objętość zmniejszona o 70%. Kwadratowy, kompaktowy korpus umożliwia bezpośredni montaż na wielu powierzchniach bez wsporników. CDUJB wyposażony we wbudowany magnes do wykrywania położenia. Szeroko stosowane w elektronice 3C, instrumentach medycznych i precyzyjnej automatyce półprzewodnikowej.


Warianty serii

Model
Cechy
Aplikacja
CUJB
Bez pierścienia magnetycznego, bez montażu czujnika
Niedrogie mikrolekkie obciążenie bez sprzężenia zwrotnego położenia
CDUJB
Wbudowany magnes, kompatybilny z przełącznikami CMSH/DMSH, D-M9BV
Automatyka wymagająca sygnału położenia skoku
CDUJS
Wersja czysta, materiał niezawierający miedzi
Urządzenie medyczne, pomieszczenie czyste półprzewodników

Zalety struktury rdzenia

     --Super kompaktowy kwadratowy korpus, odpowiedni do gęstego układu i osadzonego przyrządu;

     -- Wielostronne otwory montażowe na dole, z boku i na powierzchni czołowej, można instalować w dowolnej orientacji;

     -- Wbudowany magnes (CDUJB), podwójne gniazda czujników do wykrywania pozycji wysunięcia/wsunięcia;

     -- MU-S025 opcjonalna płytka ekranująca magnetyczna, aby uniknąć wzajemnych zakłóceń w przypadku blisko rozmieszczonych cylindrów;

     -- Opcjonalna gumowa poduszka końcowa redukująca uderzenia małych przedmiotów;

     -- Konstrukcja CDUJS pozbawiona miedzi zapobiega wytrącaniu się metali, zapewniając czyste środowisko.

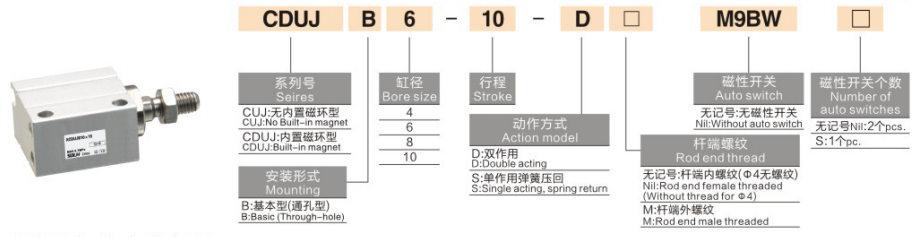

Reguła kodowania modelu

   1. Przykład: CDUJB8×15D-M

     -- CDUJB: Kod serii (C = wbudowany magnes; CUJB = niemagnesowy)

     -- 8: Rozmiar otworu (mm): 4,6,8,10,12,16,20

     -- 15: Długość skoku (mm)

     -- D: Podwójne działanie; S: Sprężyna powrotna jednostronnego działania

     -- M: Pręt z gwintem zewnętrznym; Brak oznaczenia = gwint wewnętrzny; φ4/φ6 bez gwintu prętowego


Dane techniczne

Parametr
Specyfikacja
Rozmiar otworu
4,6,8,10,12,16,20 mm
Standardowy skok
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm
Typ aktorski
Podwójnego działania (główny), jednostronnego działania ze sprężyną powrotną
Ciśnienie robocze
Podwójnego działania: 0,15 ~ 0,7 MPa (φ4/φ6); 0,1 ~ 0,7 MPa (≥φ8); Jednostronne działanie: 0,35 ~ 0,7 MPa (φ4)
Dowód ciśnienia
1,0 MPa
Zakres temperatur
Niemagnetyczny: -10 ~ 70 ℃; Wersja magnesu: -10 ~ 60 ℃
Prędkość tłoka
50 ~ 500 mm/s
Poduszka
Brak opcjonalnej poduszki/gumowego bufora
Wątek portu
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10)
Smarowanie
Praca bez oleju
Tolerancja udaru
±0,5 mm

Teoretyczna siła wyjściowa (N)

Otwór (mm)
Powierzchnia (mm²)
0,2 MPa
0,4 MPa
0,6 MPa
0,7 MPa
4
12.6
2.5
5.0
7.6
8.8
6
28.3
5.7
11.3
17.0
19.8
8
50.3
10.1
20.1
30.2
35.2
10
78.5
15.7
31.4
47.1
54.9
12
113.1
22.6
45.2
67.9
79.2
16
201.1
40.2
80.4
120.7
140.8
20
314.2
62.8
125.7
188.5
219.9




Wskazówki dotyczące stosowania i wyboru

   ✅ Typowe zastosowania

     -- Mikroprzyrząd do elektroniki 3C, transport chipów, wkładanie złączy;

     -- Przetwarzanie próbek sprzętu medycznego, mechanizm mikropchający;

     -- Pozycjonowanie płytek półprzewodnikowych, miniaturowy siłownik do pomieszczeń czystych;

     - Ogranicznik automatyczny, zaciskanie i pozycjonowanie o krótkim skoku.

   ⚠️ Przypomnienia o wyborze

     -- Nie nadaje się do dużych obciążeń bocznych; dodaj prowadnicę, jeśli istnieje siła boczna.

     -- W przypadku montażu wielu cylindrów obok siebie wymagana jest płytka ekranująca magnetyczna.


Podsumowanie w jednym zdaniu

      Ultrakompaktowy siłownik pneumatyczny SOLH CDUJB do swobodnego montażu umożliwia wielokierunkową instalację bez wsporników, idealny mikrosiłownik liniowy do precyzyjnej automatyzacji o ograniczonej przestrzeni w przemyśle 3C, medycznym i półprzewodnikowym.
