Cylinder standardowy kwadratowy bez ściągów serii SE ISO15552

Marka: SOLH firmy Richge Technology | Eksportuj wersję katalogu

Przegląd produktu

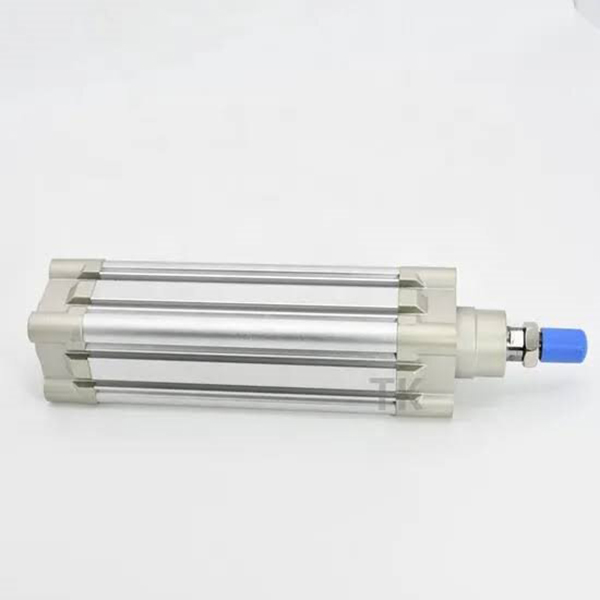

     Standardowy kwadratowy cylinder bez ściągacza serii SOLH SE jest zgodny z międzynarodową normą ISO 15552 / VDMA 24562. Zastosuj zintegrowaną kwadratową aluminiową lufę z regulowaną podwójną poduszką powietrzną i 3-stronnymi rowkami montażowymi czujnika. Nadaje się do zastosowań w automatyce ogólnej, przy długim skoku, przy pracy cyklicznej o wysokiej częstotliwości i przy średnich obciążeniach. Bezpośrednia wymiana mechaniczna z serią SMC CP96S i FESTO DNC.

Struktura podstawowa i cechy konstrukcyjne

   1. Struktura: Zintegrowana kwadratowa aluminiowa lufa bez drążków kierowniczych, dopasowana do przednich i tylnych zaślepek, regulowana poduszka powietrzna na obu końcach, wysoka sztywność i kompaktowy układ.

   2. Materiał: twarda anodowana aluminiowa lufa, odlewane zaślepki o wysokiej wytrzymałości, tłoczysko ze stali chromowanej na twardo 45 #, lekkie i odporne na zużycie.

   3. Warianty działania

     -- SE: Model standardowy z pojedynczym prętem i podwójnym działaniem

     -- SED: Podwójny pręt o podwójnym działaniu zapobiegający skręcaniu

     -- SEJ: Podwójny pręt z regulowanym skokiem

     -- BSE: Cylinder zamykany do utrzymywania pozycji pośredniej

     -- Przyrostek -S: Wbudowany pierścień magnetyczny dla przełącznika magnetycznego (bez -S = brak magnesu)

   4. Uszczelnienie: kompozytowe NBR+PA, podwójne uszczelnienie typu Y z kompensacją magazynowania oleju, niskim ciśnieniem rozruchowym i długą żywotnością.

   5. Poduszka: Niezależnie regulowana poduszka powietrzna na obu końcach, pochłaniająca uderzenia, redukująca wibracje i hałas.

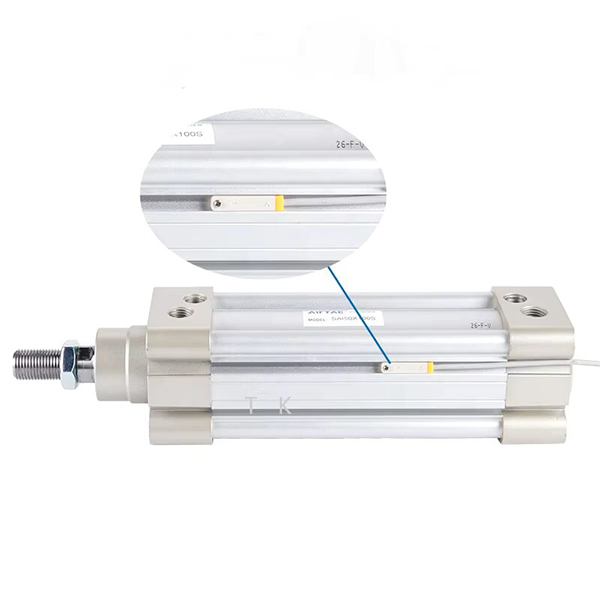

   6. Układ czujnika: Trójstronne rowki montażowe (góra / lewa / prawa) dla przełączników magnetycznych CMSE / DMSE, elastyczny kąt montażu.

   7. Zamienność: standardowy wymiar ISO15552, bezpośredni zamiennik SMC CP96S i FESTO DNC.

Kompletna reguła kodowania modelu

   1. Przykład modelu: SE50-200-S-FA

   2. Przykłady zamówień standardowych

     -- SE63-150-S-LB: Otwór 63, skok 150, wbudowany magnes, montaż na łapach

     -- SED40-100-FB: Bore40, skok 100, podwójny pręt, montaż na tylnym kołnierzu

     -- BSE80-300-S: Bore80, skok 300, typ zamykany z wbudowanym magnesem

Podstawowe specyfikacje techniczne

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

   1. Pojedynczy pręt SE o podwójnym działaniu

Typy mocowania i modele pochodne

   1. Opcje montażu

     -- Typ podstawowy: montaż bezpośredni przez otwory w zaślepkach końcowych

     -- Mocowanie na łapie LB: Preferowane w przypadku poziomych, średnio ciężkich ładunków

     -- Kołnierz FA/FB: Kołnierz przedni/tylny do montażu pionowego

     -- CA/CB Wiązanie: Pojedyncze/podwójne strzemię umożliwiające ruch wahadłowy na zawiasach

   2. Główny szereg pochodnych

     -- SE / SED / SEJ: Pojedynczy pręt, podwójny pręt, podwójny pręt o regulowanym skoku

     -- BSE: Cylinder zamykany do dowolnego zatrzymania w położeniu pośrednim

     -- Wersja dostosowana do wysokich temperatur: specjalna uszczelka dla -20 ~ + 150 ℃

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany ciąg, rezerwa ≥50% marginesu bezpieczeństwa; nadaj priorytet SE przy dużym obciążeniu i długim skoku.

   2. Potwierdzenie skoku: Dodaj margines bezpieczeństwa 10 ~ 20 mm; standardowy maksymalny skok 1000 mm, dostosowany do 1800 mm.

   3. Dopasowanie konfiguracji

     - Sygnał zwrotny o położeniu: wybierz model magnesu SE-S, dopasuj przełączniki magnetyczne CMSE/DMSE;

     -- Montaż: łapa LB do obciążenia poziomego, kołnierz FA do montażu pionowego;

     -- Pośrednie wymagania dotyczące ryglowania: Wybierz cylinder zamykany na BSE.

Podsumowanie w jednym zdaniu

     Kwadratowy siłownik bez ściągów SOLH SE ISO15552 może bezpośrednio zastąpić FESTO DNC i SMC CP96S, wyposażony w regulowaną poduszkę powietrzną i liczne formy montażowe, doskonały siłownik liniowy o długim skoku do urządzeń automatyki o średnim obciążeniu.
