Lekki cylinder standardowy z drążkiem kierowniczym serii MBB

Marka: SOLH firmy Richge Technology

Przegląd produktu

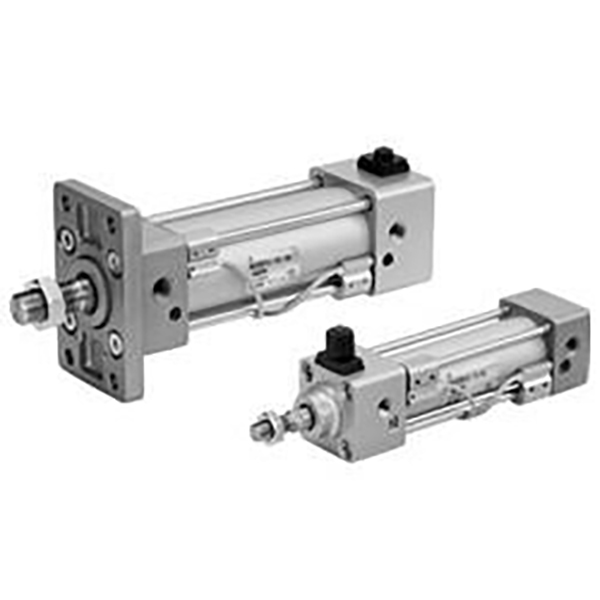

     Lekki, standardowy siłownik z drążkiem kierowniczym serii SOLH MBB (seria MB-Z), ulepszony następca tradycyjnej serii MB z redukcją masy o 10%. Wyposażone w kwadratowe zaślepki, regulowane podwójne poduszki powietrzne i liczne możliwości montażu. Szeroko stosowany w ogólnych urządzeniach automatyki przy średnich prędkościach, wysokiej częstotliwości i średnich warunkach obciążenia. Wymiary montażowe zgodne z normą ISO 15552, zamienne z cylindrami z drążkiem kierowniczym konkurencyjnych marek.

Struktura podstawowa i funkcje

   1. Konstrukcja: okrągła aluminiowa lufa, wewnętrzne drążki kierownicze, kwadratowe zaślepki, regulowana poduszka powietrzna na obu końcach, wysoka sztywność konstrukcyjna.

   2. Materiał: twarda anodowana aluminiowa lufa, odlewane zaślepki o wysokiej wytrzymałości, tłoczysko chromowane na twardo, drążki kierownicze o wysokiej wytrzymałości na rozciąganie, odporne na zużycie i o długiej żywotności.

   3. Warianty działania

     -- MBB: pojedynczy pręt podwójnego działania (bez wbudowanego magnesu)

     -- MDBB: pojedynczy pręt dwustronnego działania (wbudowany pierścień magnetyczny do automatycznego przełączania)

     -- MBW/MDBW: Podwójny pręt dwustronnego działania, doskonałe właściwości przeciwskrętne

   4. Poduszka: niezależnie regulowana poduszka powietrzna na obu końcach, skutecznie redukująca uderzenia końcowe, wibracje i hałas.

   5. Instalacja czujnika: Wstępnie obrobione rowki dla automatycznych przełączników magnetycznych M9B/A93/M9BW do wykrywania położenia tłoka.

   6. Lekka aktualizacja: zoptymalizowana geometria zaślepek końcowych, 10% lżejsza niż stary model MB, łatwiejszy montaż i transport.

   7. Zgodność ze standardami: standard montażu ISO 15552, bezpośrednia wymienność między markami.

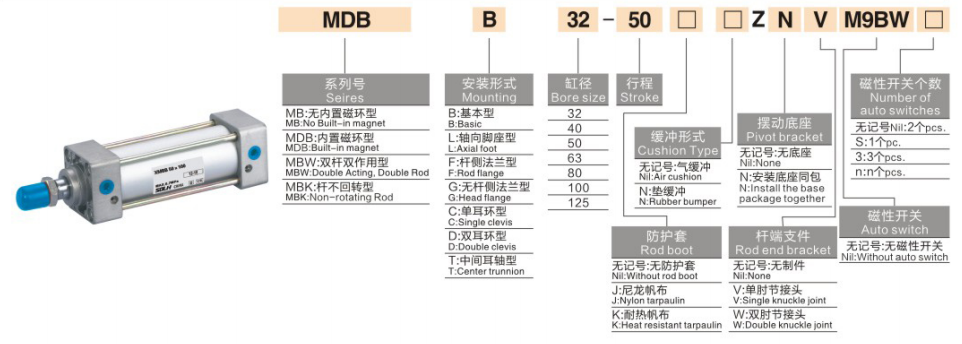

Kompletna reguła kodowania modelu

   1. Przykład modelu: MDBB40-100Z-M9BW

   2. Przykłady zamówień standardowych

     -- MBB50-200Z: Bore50, skok 200, lekki model podstawowy bez magnesu

     -- MDBB63-150Z-LB: Otwór 63, skok 150, wbudowany magnes, montaż na łapach

     -- MDBB80-300Z-FA: Bore80, skok 300, mocowanie kołnierzowe po stronie tłoczyska

Podstawowe specyfikacje techniczne

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

 1. Podwójnego działania MBB/MDBB

Typy mocowania i modele pochodne

   1. Opcje montażu

     -- B Typ podstawowy: Montaż bezpośredni poprzez otwory przelotowe w zaślepce końcowej

     -- Mocowanie na łapie LB: stabilna instalacja pozioma przy dużym obciążeniu

     -- Kołnierz FA/FB: kołnierz od strony tłoczyska/od strony głowicy do montażu pionowego

     -- C/D Wiązanie: Pojedyncze/podwójne ucho do ruchu wahadłowego na zawiasach

     -- T Trunnion: środkowe mocowanie mechanizmu obrotowego

   2. Główny szereg pochodnych

     -- MBB/MDBB/MBW: Standardowy cylinder z pojedynczym prętem, niemagnesem/magnesem i cylinder z podwójnym prętem

     -- MBK/MDBK: Cylinder z nieobrotowym tłoczyskiem, zapobiegający skręcaniu się tłoczyska

     ---XB6 Typ wysokotemperaturowy: zakres roboczy -20~+150℃

     -- - Tłoczysko ze stali nierdzewnej XC6: Do środowisk lekko korozyjnych i wilgotnych

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany ciąg na podstawie rzeczywistego obciążenia, rezerwa ≥50% marginesu bezpieczeństwa. Nadaj priorytet MBB dla średniej szybkości i średniego obciążenia ogólnej automatyki.

   2. Potwierdzenie skoku: Dodaj margines bezpieczeństwa 10 ~ 20 mm do efektywnego skoku. Maksymalny skok standardowy 1000 mm, dostosowany do 1500 mm.

   3. Dopasowanie konfiguracji

     - Wykrywanie pozycji: wybierz model z wbudowanym magnesem MDBB, dopasuj automatyczne przełączniki M9B/A93.

     -- Montaż: mocowanie na łapach LB do dużych obciążeń poziomych; Kołnierz FA preferowany do montażu pionowego.

     -- Warunki specjalne: wybierz -XB6 dla wysokiej temperatury, -XC6 pręt ze stali nierdzewnej dla środowiska korozyjnego.

Podsumowanie w jednym zdaniu

     Lekki, standardowy siłownik z drążkiem kierowniczym SOLH MBB zgodny z normą ISO15552, wyposażony w regulowaną poduszkę powietrzną i wiele metod montażu, idealny siłownik liniowy ogólnego przeznaczenia do linii produkcyjnych automatyki o średnim obciążeniu i wysokiej częstotliwości.
