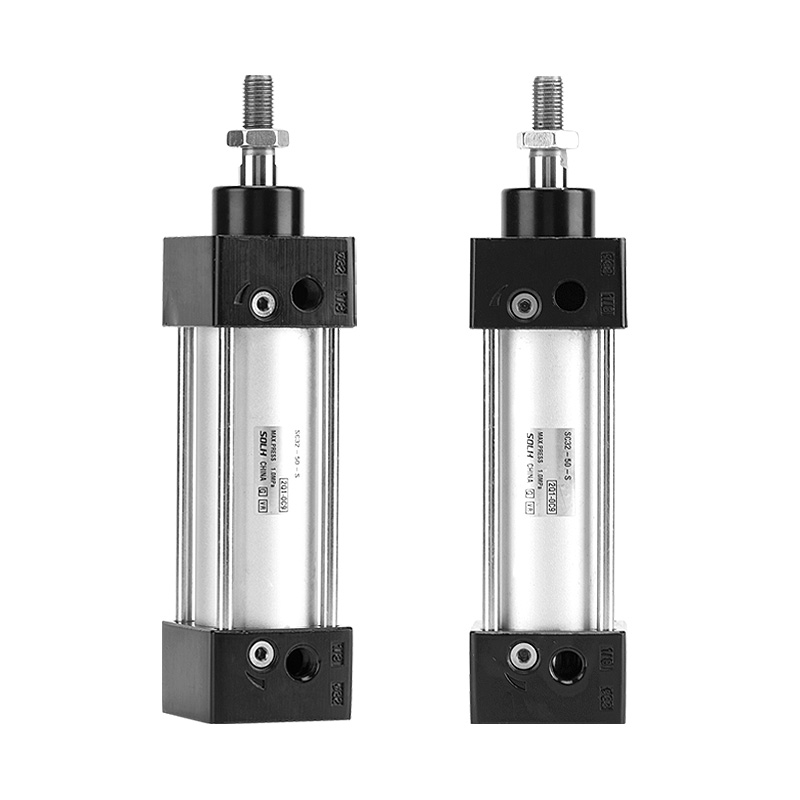

Standardowy cylinder pneumatyczny serii SC (typ dwustronnego działania z drążkiem kierowniczym)

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Standardowy cylinder z drążkiem kierowniczym serii SOLH SC, model podstawowy to typ jednoprętowy dwustronnego działania. Cztery drążki kierownicze blokują zaślepki przednie i tylne, zapewniając sztywną konstrukcję, kompletne akcesoria montażowe, szeroki zakres skoku. Szeroko stosowany do pchania, przenoszenia materiałów i pozycjonowania w liniach automatyki, co jest najpopularniejszym ekonomicznym standardowym siłownikiem pneumatycznym.

Struktura podstawowa i cechy konstrukcyjne

     -Struktura: Cztery drążki kierownicze łączą aluminiową lufę i zaślepki, wysoka sztywność, odporność na uderzenia, stabilna i długoterminowa praca.

     - Typ działania: pojedynczy pręt dwustronnego działania, dwukierunkowa siła wyjściowa.

     --Materiał: twarda anodowana aluminiowa lufa, dwukierunkowe uszczelnienie tłoka; Tłoczysko ze stali chromowanej na twardo 45 #.

     --Poduszka: regulowana poduszka powietrzna na obu końcach, aby zmniejszyć hałas uderzeniowy i podczas pracy.

     -- Instalacja czujnika: Rowki czujnika na obszarze drążka kierowniczego dla przełączników magnetycznych CMSG/DMSG/EMSG w celu wykrywania położenia tłoka.

     -- Zaleta: Krótsza długość korpusu przy tym samym rozmiarze otworu w porównaniu z cylindrem o profilu ISO15552, konkurencyjna cenowo.

Kompletna reguła kodowania modelu

   1. Przykład modelu: SC50×100-S

   2. Modele pochodne

     -- SCD: Podwójny pręt dwustronnego działania, zapobiegający skręcaniu

     -- SCJ: Podwójny pręt z regulowanym skokiem

     -- SCF: Zintegrowany cylinder z zaworem elektromagnetycznym

     -- SCL: Cylinder zamykany, utrzymujący ładunek po odcięciu dopływu powietrza

   3. Przykłady zamówień standardowych

     -- SC63×150-S: Otwór 63, skok 150, wbudowany magnes, typ podstawowy

     -- SCJ40×200-S: Otwór 40, skok 200, skok regulowany, z magnesem

Podstawowe specyfikacje techniczne

Teoretyczny ciąg @0,5 MPa (pojedynczy pręt, jednostka: N, współczynnik bezpieczeństwa ≥2)

Rodzaje montażu i akcesoria

   1. Opcje montażu

     --  Typ podstawowy, kołnierz FA/FB, widełki CA/CB, mocowanie na łapie LB, czop TC/TCM1.

   2. Akcesoria opcjonalne

     -- Złącze pływające, oczko pręta, złącze I/Y/U/F, przełączniki magnetyczne CMSG/DMSG/EMSG.

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany ciąg na podstawie obciążenia, rezerwa ≥50% marginesu bezpieczeństwa; rozmiar ulepszenia dla obciążenia wspornikowego / przesunięcia.

   2. Potwierdzenie skoku: Dodaj margines bezpieczeństwa 10–20 mm przy efektywnym skoku; maksymalny skok standardowy 1000 mm.

   3. Dopasowanie konfiguracji

     -- Sygnał zwrotny o położeniu: wybierz model magnesu -S i dopasuj przełączniki magnetyczne;

     -- Montaż: Wybierz kołnierz/stopę/strzep zgodnie z układem maszyny;

     -- Funkcja specjalna: SCD dla podwójnego pręta, SCJ dla regulowanego skoku, SCL dla blokowania ładunku.

Podsumowanie w jednym zdaniu

     Ekonomiczny, standardowy siłownik z drążkiem kierowniczym serii SOLH SC z regulowaną poduszką powietrzną i licznymi opcjami montażu, idealny, niedrogi siłownik liniowy do ogólnych zadań związanych z pchaniem, przenoszeniem i pozycjonowaniem w automatyce.
