Cylinder standardowy serii CP96S
  • Cylinder standardowy serii CP96SCylinder standardowy serii CP96S

Cylinder standardowy serii CP96S

Siłownik z profilem drążka kierowniczego SOLH CP96S jest zgodny z normami ISO15552 i VDMA24562, w pełni wymienny z oryginalną serią CP96S. Zaprojektowany z podwójnym systemem buforowym łączącym regulowaną poduszkę powietrzną i gumową podkładkę, osiąga niski poziom hałasu i łagodne uderzenia przy dużych prędkościach i wysokiej częstotliwości ruchu posuwisto-zwrotnego przy 50 ~ 1000 mm/s. Wbudowana aluminiowa lufa z drążkiem kierowniczym jest o 15% lżejsza niż konwencjonalne cylindry z drążkiem kierowniczym, charakteryzuje się dużą sztywnością i doskonałą odpornością na obciążenia przesunięte. Warianty obejmują standardowy typ z pojedynczym prętem i model z podwójnym prętem zapobiegającym skręcaniu CP96SD. Wbudowany pierścień magnetyczny opcjonalnie dla czujników M9B/A93; dostępne wersje z tłoczyskiem wysokotemperaturowym i ze stali nierdzewnej. Otwór φ32 ~ 125 mm, skok dostosowany do 2000 mm. Szeroko stosowane w obrabiarkach i automatyce pakowania o dużej wytrzymałości do globalnej wymiany sprzętu.

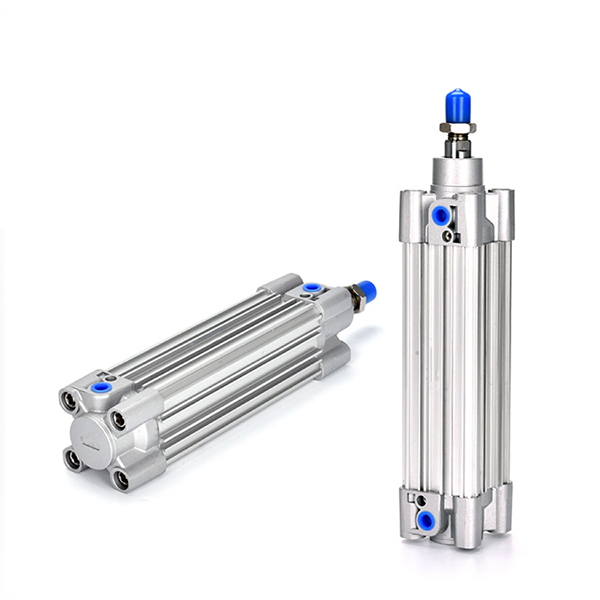

Standardowy siłownik pneumatyczny ISO15552 serii CP96S (podwójna poduszka o dużej wytrzymałości)

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Cylinder z drążkiem kierowniczym serii SOLH CP96S jest zgodny z międzynarodową normą ISO15552 / VDMA24562. Przyjmuje lufę z profilu aluminiowego wyposażoną w podwójny system amortyzacji (regulowana poduszka powietrzna + gumowa podkładka buforowa). Charakteryzuje się niskim poziomem hałasu, dużą sztywnością, nadaje się do zastosowań w automatyce o dużej prędkości i częstotliwości, ruchu posuwisto-zwrotnego i o długim skoku. Bezpośrednia wymiana mechaniczna z oryginalną serią CP96S.


Struktura podstawowa i cechy konstrukcyjne

   1. Konstrukcja: Profilowana beczka z wbudowanymi ściągami, 15% lżejsza od tradycyjnych cylindrów ze ściągami. Podwójna poduszka doskonale pochłania uderzenie końcowe i zmniejsza hałas podczas pracy.

   2. Materiał: twarda anodowana aluminiowa lufa, zaślepki końcowe o wysokiej wytrzymałości, tłoczysko chromowane na twardo. Odporność na zużycie i długa żywotność.

   3. Warianty działania

     -- CP96S: Model standardowy z jednym prętem i podwójnym działaniem

     -- CP96SD (przyrostek W): Podwójny pręt dwustronnego działania, doskonałe właściwości przeciwskrętne

     -- Przyrostek -S: Wbudowany pierścień magnetyczny dla przełącznika magnetycznego

   4. System amortyzacji: poduszka powietrzna + bufor z kompozytu gumowego, idealny do jazdy na rowerze z dużą prędkością 50 ~ 1000 mm/s.

   5. Wysoka sztywność: precyzyjnie obrobione zaślepki końcowe, małe ugięcie tłoczyska, duża odporność na obciążenia przesunięte.

   6. Rowek czujnika: Zarezerwowane gniazda dla przełączników magnetycznych serii M9B, A93.

   7. Zamienność: wymiar standardowy ISO15552, kompatybilny z akcesoriami serii SE, SAI, DNC.

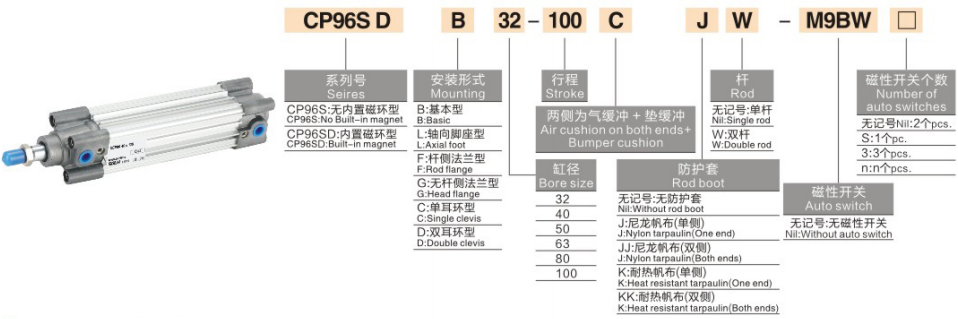

Kompletna reguła kodowania modelu

   1. Przykład modelu: CP96SB40-100W-S

Segment
Kod
Definicja
CP96S
Kod serii
Cylinder profilowy drążka kierowniczego ISO15552
B
Kod montażowy
B=Podstawowy; L=stopa; F=kołnierz pręta; G=kołnierz kołpakowy; C=Skrzydło pojedyncze; D=Podwójny łącznik
40
Rozmiar otworu
φ32/40/50/63/80/100/125 mm
100
Długość skoku
Standard: 25 ~ 800 mm, dostosowany maksymalnie 2000 mm
W
Znak podwójnego pręta
Usuń W z pojedynczego pręta
-S
Opcja magnesu
Wbudowany pierścień magnetyczny

   2. Przykłady zamówień standardowych

     -- CP96SB50-200-S: Bore50, skok 200, pojedynczy pręt, typ podstawowy z magnesem

     -- CP96SF63-150W: Bore63, skok 150, podwójny pręt, mocowanie kołnierzowe po stronie tłoczyska


Podstawowe specyfikacje techniczne

Parametr Pozycja
Specyfikacja
Zakres otworów
φ32,40,50,63,80,100,125 mm
Ciśnienie robocze
0,05 ~ 1,0 MPa
Dowód ciśnienia
1,5 MPa
Temperatura otoczenia
-20 ~ + 70 ℃; Wyposażony w magnes: -10 ~ + 60 ℃
Prędkość tłoka
50 ~ 1000 mm/s
Poduszka
Regulowana poduszka powietrzna + gumowa podkładka na obu końcach
Wątek portu lotniczego
G1/8 ~ G3/4 zależy od otworu
Smarowanie
Wstępnie nasmarowane, praca bezolejowa
Tolerancja udaru
≤500 mm: 0 ~ + 2,0 mm; 501 ~ 1000 mm: 0 ~ + 2,4 mm


Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

Otwór (mm)
Ciąg (N)
Siła uciągu (N)
32
402
362
40
628
565
50
981
882
63
1559
1402
80
2513
2262
100
3927
3534
125
6136
5523

Typy mocowania i modele pochodne

   1. Opcje montażu

     -- Podstawowy, mocowanie na łapach, kołnierz przedni/tylny, pojedynczy/podwójny łącznik kabłąkowy.

   2. Główny szereg pochodnych

     -- CP96S / CP96SD: Model z pojedynczym i podwójnym prętem

     -- CP96SK: Cylinder dostosowany do wysokich temperatur

     -- CP96SR: Tłoczysko ze stali nierdzewnej do zastosowań w środowisku lekkiej korozji


Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany ciąg, rezerwa ≥50% marginesu bezpieczeństwa; nadaj priorytet CP96S pod kątem zapotrzebowania na dużą prędkość i niski poziom hałasu.

   2. Potwierdzenie skoku: Dodaj margines bezpieczeństwa 10 ~ 20 mm; maksymalny skok standardowy 800 mm, dostosowany do 2000 mm.

   3. Dopasowanie konfiguracji

     -- Sygnał zwrotny o położeniu: wybierz model z magnesem -S z przełącznikami magnetycznymi M9B/A93;

     -- Montaż: mocowanie na łapie w kształcie litery L do dużych obciążeń poziomych; Kołnierz F do montażu pionowego;

     -- Środowisko specjalne: wybierz CP96SK dla wysokiej temperatury, CP96SR dla warunków korozyjnych.


Podsumowanie w jednym zdaniu

     Cylinder z drążkiem kierowniczym SOLH CP96S ISO15552 wyposażony w podwójną poduszkę powietrzną i gumową, niski poziom hałasu przy dużej prędkości, dużą nośność zapobiegającą przesunięciu, idealny siłownik liniowy o dużej wytrzymałości do urządzeń automatyki eksportowej o wysokiej częstotliwości.
