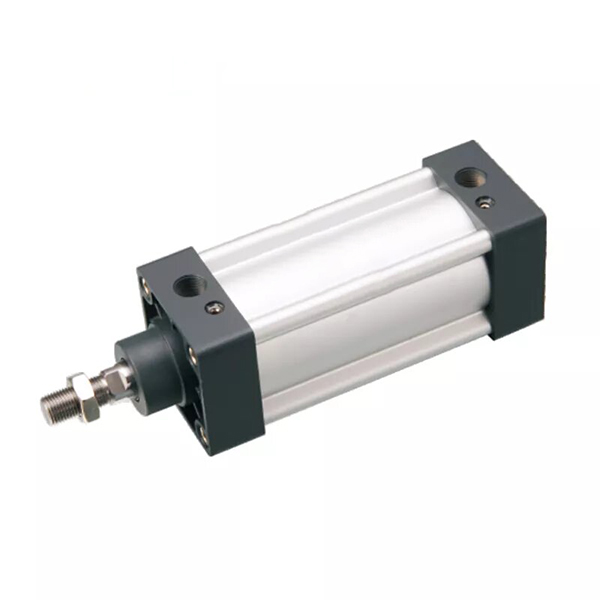

Cylinder standardowy bez pręta ściągającego serii SI | Cylinder pneumatyczny ISO 15552

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i podstawowe cechy konstrukcyjne

     Seria SOLH SI to wysoce precyzyjny, standardowy cylinder dwustronnego działania, w pełni zgodny zISO 15552 (dawniej ISO 6431 / VDMA 24562) międzynarodowe standardy, porównane z serią Festo DNC. Wyposażony w pozbawioną ściągów rurę cylindrową z profilu aluminiowego w kształcie gwiazdy, nie posiada odsłoniętych drążków kierowniczych, ma wbudowane rowki na przełączniki magnetyczne, dwustronnie regulowany bufor powietrza i pełną kompatybilność z akcesoriami ISO. Dzięki doskonałej sztywności, właściwościom zapobiegającym skręcaniu, długiej żywotności i schludnemu wyglądowi, służy jako główny cylinder zgodny ze standardem ISO średniej klasy, zastępując tradycyjne cylindry SC z drążkami kierowniczymi, doskonale nadający się do sprzętu przeznaczonego na eksport i znormalizowanych maszyn zautomatyzowanych.

  1.1 Standardowa kompatybilność

     W pełni zgodny z normami przemysłowymi ISO 15552 i VDMA 24562. Wszystkie wymiary montażowe, interfejsy i akcesoria są w pełni wymienne z głównymi na świecie cylindrami ISO, takimi jak DNC, SE i DSBA, umożliwiając wymianę bez modyfikacji i ustandaryzowany montaż wsadowy.

  1.2 Zoptymalizowana struktura profilu

     Przyjmuje zintegrowaną kwadratową rurę cylindra ze stopu aluminium w kształcie gwiazdy bez odsłoniętych drążków kierowniczych. Ogólna konstrukcja zapewnia wysoką sztywność, doskonałą odporność na skręcanie, schludny i odporny na korozję wygląd. Zarezerwowane standardowe rowki na przełączniki magnetyczne po obu stronach umożliwiają bezpośredni montaż czujników serii CMSE, DMSE i CS1 bez dodatkowych wsporników.

  1.3 Zróżnicowany ruch i pochodne funkcjonalne

     • Norma SI: Jednoprętowy ruch posuwisto-zwrotny o podwójnym działaniu, uniwersalny model standardowy dla większości zautomatyzowanych scenariuszy

     • Podwójny drążek SID: Wyjście pręta z podwójną końcówką, zapewniające pracę synchroniczną i zwiększoną stabilność przeciwskrętną

     • Regulowany skok SIJ: Konstrukcja dwuprętowa z regulowanymi nakrętkami ograniczającymi umożliwiającymi precyzyjną regulację skoku

     • Typ zamykany SIL: Wyposażony w urządzenie blokujące położenie końcowe lub dowolne, służące do bezpiecznego utrzymywania ciśnienia i ustalania położenia

     • Typ zintegrowany z zaworem SIF: Zintegrowany zawór elektromagnetyczny serii 4M, zintegrowana konstrukcja zaworu i cylindra w celu zaoszczędzenia miejsca na instalację

     • Typ zapobiegający skręcaniu SIQ: Kwadratowa konstrukcja tłoczyska zapewniająca bardzo wysoką dokładność pozycjonowania przeciwskrętnego

  1.4 System buforowy o wysokiej wydajności

     Standardowo wyposażone wdwustronnie regulowany zderzak powietrzny + elastyczna poduszka PPV. Skok bufora zwiększa się proporcjonalnie do średnicy cylindra, skutecznie redukując uderzenia i hałas podczas pracy z dużą prędkością i dużym obciążeniem, zapewniając stabilny ruch cykliczny o niskim poziomie wibracji.

  1.5 Trwała konfiguracja uszczelnienia i materiału

     Przyjmuje podwójną, jednokierunkową kompensacyjną strukturę uszczelniającą w kształcie litery Y, charakteryzującą się bardzo niskim ciśnieniem początkowym (0,1 MPa), stabilną pracą bezolejową i dłuższą żywotnością. Tłoczysko wykonane jest ze stali 45 # z twardym chromowaniem, co zapewnia doskonałą odporność na zużycie, odporność na rdzę i stabilność konstrukcyjną.

  1.6 Konfiguracja indukcji magnetycznej

     Obsługuje wbudowany pierścień magnetyczny (konfiguracja -S) w standardzie, kompatybilny z przełącznikami magnetycznymi serii AirTAC CMSE, DMSE, CS1-B/F/U, umożliwiając wykrywanie położenia tłoka w czasie rzeczywistym i automatyczne łączenie sygnałów.

2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

  1. Typowy kod modelu: SI 50×150-S-FA

 2. Wyjaśnienie kodu serii pochodnej

     • SID: Dwuprętowe, dwustronne wyjście tłoczyska zapewniające pracę synchroniczną i działanie zapobiegające skręcaniu

     • SIJ: Typ dwuprętowy z regulowanym skokiem i nakrętkami do precyzyjnej regulacji umożliwiającymi elastyczną kalibrację skoku

     • SIL: Typ z blokadą, z blokadą w położeniu końcowym lub w dowolnym położeniu w celu zapewnienia bezpiecznego pozycjonowania

     • SIF: Zintegrowany zawór elektromagnetyczny, zintegrowana konstrukcja zaworu z cylindrem zapewniająca oszczędność miejsca

  3. Przykład zamówienia standardowego

     SI 63×200-S: średnica 63 mm, skok 200 mm, z pierścieniem magnetycznym, standardowy regulowany bufor powietrza

3. Podstawowe parametry techniczne (typ standardowy)

4. Wykres teoretyczny ciągu i naprężenia 0,6 MPa (pojedynczy pręt, współczynnik bezpieczeństwa ≥2)

5. Akcesoria montażowe i modele pochodne

  5.1 Standardowe uniwersalne typy mocowania ISO (w pełni wymienne z DNC/SE)

     • FA/FB: Montaż z kołnierzem przednim / montaż z tylnym kołnierzem do montażu stałego na płasko

     • CA/CB: Mocowanie z pojedynczym łącznikiem / podwójnym łącznikiem do pracy na zawiasach

     • LB: Mocowanie wspornika stopy do bocznego montażu stałego

     • TCP/TCM: Mocowanie czopowe / magnetyczne do pozycjonowania środkowego

     • L: Montaż boczny dla kompaktowego układu przestrzeni

     Akcesoria uniwersalne: przeguby I/Y/U/F, przeguby pływające, łożyska końcówek drążków, w pełni kompatybilne ze wszystkimi cylindrami zgodnymi ze standardem ISO 15552.

  5.2 Zalety serii podstawowych instrumentów pochodnych

     • Podwójny drążek SID: Wyjście synchroniczne z dwoma końcami, zwiększona stabilność strukturalna i zdolność zapobiegania ugięciom

     • Regulowany skok SIJ: Elastyczne dostosowanie skoku w celu dostosowania do zmiennych wymagań dotyczących skoku roboczego

     • Typ zamykany SIL: Niezawodne blokowanie i utrzymywanie ciśnienia, aby zapobiec odchyleniom pozycji w przypadku wyłączenia zasilania lub zmiany obciążenia

     • Typ zintegrowany z zaworem SIF: Zintegrowana konstrukcja zaworu elektromagnetycznego, uproszczony obieg powietrza, zmniejszona przestrzeń instalacyjna i koszty montażu

     • Typ zapobiegający skręcaniu SIQ: Specjalna kwadratowa konstrukcja tłoczyska zapewniająca bardzo precyzyjne pozycjonowanie przeciwskrętne

6. Scenariusze zastosowań i porównanie wyboru (SI vs SC vs DNC)

  6.1 Priorytetowe scenariusze zastosowań dla serii SI

     • Sprzęt eksportowy i zautomatyzowane maszyny spełniające europejskie standardy wymagające wymienności interfejsu ISO 15552

     • Zautomatyzowane linie produkcyjne wymagające czystego wyglądu bez ściągów i kompaktowej instalacji obok siebie

     • Warunki pracy wymagające większej sztywności, odporności na skręcanie i dłuższej żywotności niż cylindry SC, przy lepszej wydajności kosztowej niż cylindry DNC

     • Uniwersalne scenariusze liniowego pchania, prasowania, pozycjonowania, przenoszenia, montażu, pakowania i automatyzacji obrabiarek

  6.2 Porównanie modeli podstawowych

7. Przewodnik szybkiego wyboru w 3 krokach

     1. Wybór rozmiaru otworu: Wybierz średnicę otworu zgodnie z rzeczywistym obciążeniem poziomym/pionowym i zapotrzebowaniem na ciąg, rezerwując nie mniej niż 50% marginesu bezpieczeństwa; uaktualnić 1 ~ 2 rozmiary otworów dla mimośrodowego obciążenia i warunków pracy wspornika.

     2. Wybór skoku: Dodaj margines bezpieczeństwa 20 ~ 50 mm na podstawie rzeczywistego skoku roboczego; maksymalny konfigurowalny skok do 2000 mm.

     3. Konfiguracja funkcjonalna: Konfiguracja standardowa z pierścieniem magnetycznym -S + regulowanym buforem powietrza PPV; wybierz SID dla podwójnego pręta, SIJ dla regulowanego skoku, SIL dla funkcji blokowania i FA/FB/CA/CB/LB/TC dla odpowiednich metod montażu.

Podsumowanie w jednym zdaniu

     Siłowniki serii SOLH SI, wolne od drążków ściągających, zgodne ze standardem ISO 15552, charakteryzują się zintegrowaną konstrukcją profilową, wysoką sztywnością, regulowanym buforem powietrza i pełną uniwersalną wymiennością, będąc opłacalnym zamiennikiem średniej klasy tradycyjnych cylindrów SC i importowanych cylindrów DNC, szeroko stosowanym w zautomatyzowanym sprzęcie znormalizowanym i eksportowym.
