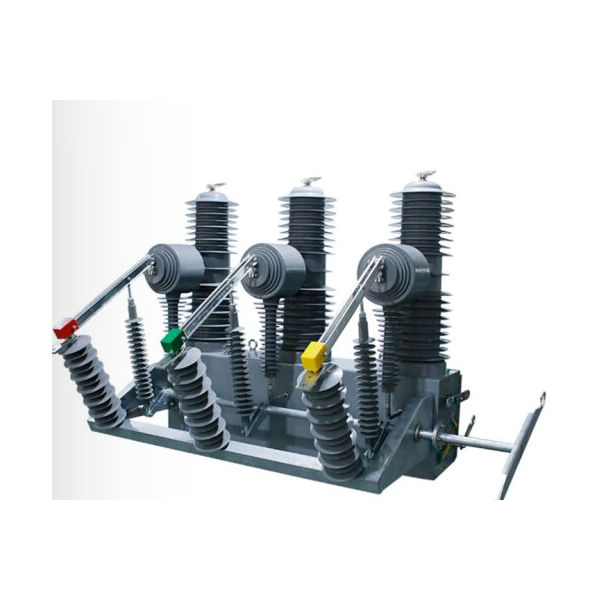

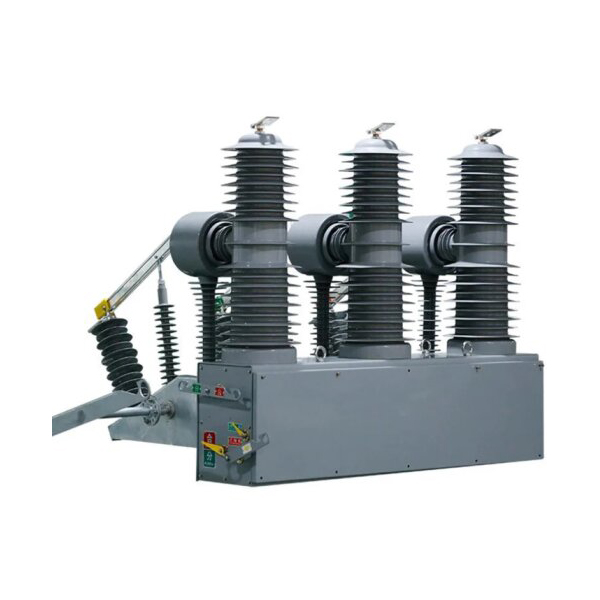

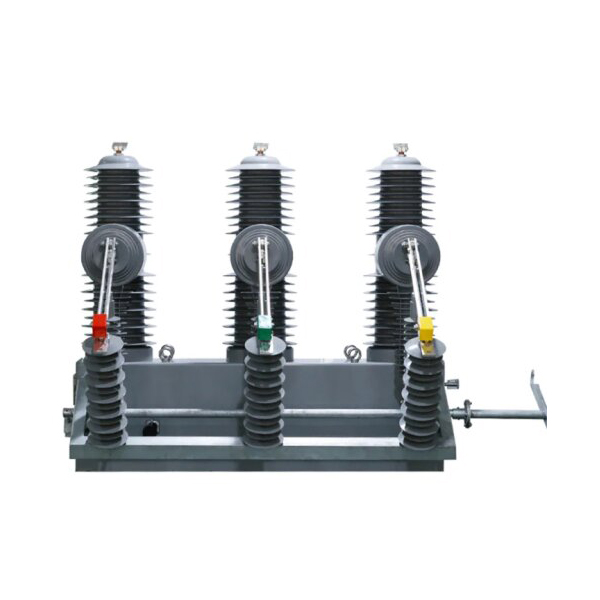

ZW32-40.5KV Outdoor Bil-Bulre Circuit Circuit 35KV Auto Recloser

ZW32-40.5KV Outdoor Bil-Bulre Circuit Circuit 35KV Auto Recloser

ZW32-40.5 Seria Outdoor High-napięcie wyłączniki próżniowe są używane w trójfazowych systemach zasilania z 50 Hz i napięciem znamionowym 35 kV, jako sposób oddzielenia i łączenia prądu obciążenia, prądu przeciążenia i prądu zwarcia. Wyłącznik może być wyposażony w relbensowany kontroler w celu zidentyfikowania bieżących charakterystyk i osiągnięcia wielu automatycznych przekładania, samozwańczego PT jako źródła zasilania, aby stać się inteligentnym wyłącznikiem obwodu z wyjściem napięcia i sygnału prądowego i może być kontrolowany; Przez elektroniczny PT w celu zapewnienia mocy i może zakończyć opóźnienie nadprądowe, opóźnienie prądu od obciążenia, zwarciowe obwód trzyetapowe ochronę kompozytową.

ZW32-40.5 Outdoorowe wysokie napięcie wyłącznika próżniowe składa się głównie z zintegrowanego szczelnego słupa, transformatora prądu, mechanizmu operacyjnego i korpusu pudełkowego. Ten rodzaj wyłącznika jest miniaturuzowany, a jego skorupa jest wykonana z wysokiej jakości stalowej skrzynki. Trasformerów prądowych można wybrać zgodnie z potrzebami użytkowników. ZW32-40.5 Outdoorowe wysokie napięcie wyłącznika próżniowe i pasująca inteligentna kombinacja sterowania. Dopasowanie przełącznika można realizować lokalnie, a może być również obsługiwane przez zdalne sterowanie za pośrednictwem interfejsu komunikacyjnego. Inne informacje o wyłączniku może być również przekazywane do centrum sterowania, a kanał komunikacyjny może być kablem, optycznym. GPRS, GSM, ETC.

Cechy

(1) Seria ZW32-40.5 Produkty ogólnie dla typu filaru, trzyfazowe wspólne zamontowane na polu mechanizmu, dynamiczny koniec pomieszczenia interruptera przez ramię napędowe, izolowane pręty krawatowe dla wału wyjściowego połączonego mechanizmu. Mechanizm i pręt łączący połączony z wyłącznikiem znajdują się w wodoodpornym pudełku. Mechanizm transmisji wyłącznika składa się z pręta łączącego i ramię kuli, a dynamiczny koniec komory interruptera jest podłączony do wału wyjściowego mechanizmu roboczego przez ramię kuli, izolowaną pręt wiązania, pręta łączącego i mechanizmu roboczego. Obrót wału wyjściowego jest napędzany w celu uświadomienia sobie dynamicznego kontaktu komory gaszenia łuku w celu wykonania działania podziału i zamykania.

(2) Produkty serii ZW32-40.5 są wyposażone w transformator prąd, każda faza może pobierać cztery uzwojenia, z których dwa są używane do pomiaru, dwa do ochrony. Zgodnie z potrzebą klienta, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Prądowy transformator.

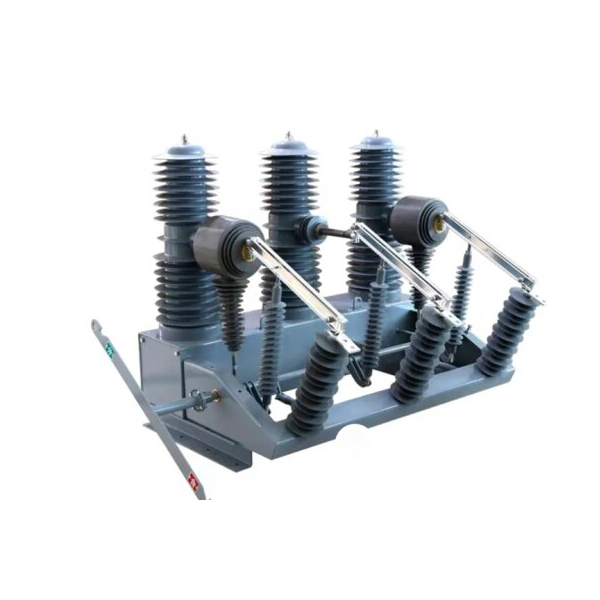

(3) Odłączające przełączniki można dodać z boku wyłącznika, aby utworzyć urządzenie próżniowe o wysokim napięciu i urządzenie kombinacyjne odłączającego przełącznika rozłączającego na zewnątrz, co zwiększa widzialne pęknięcia odłączania i ma niezawodną operację blokowania.

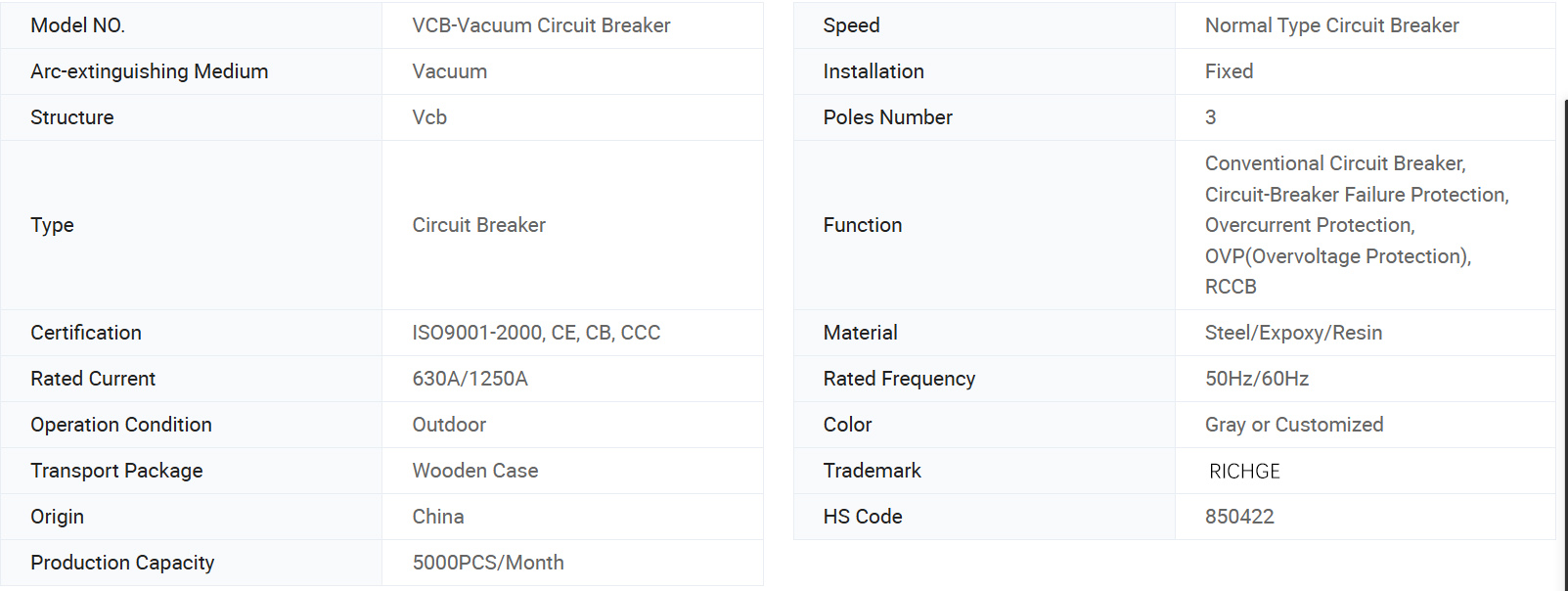

Podstawowe informacje.

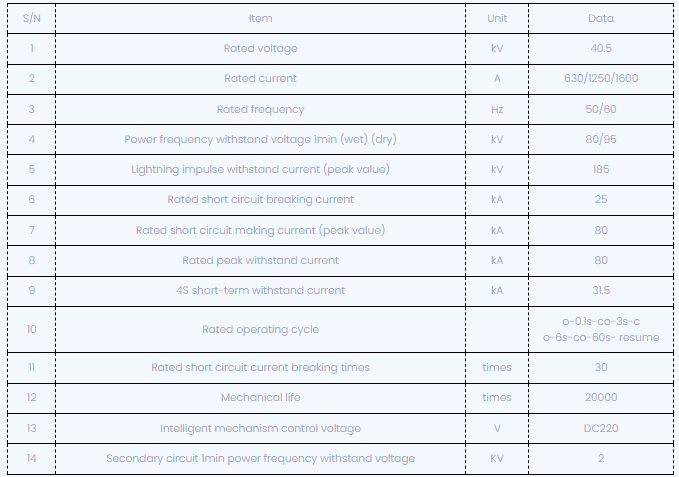

Parametr techniczny

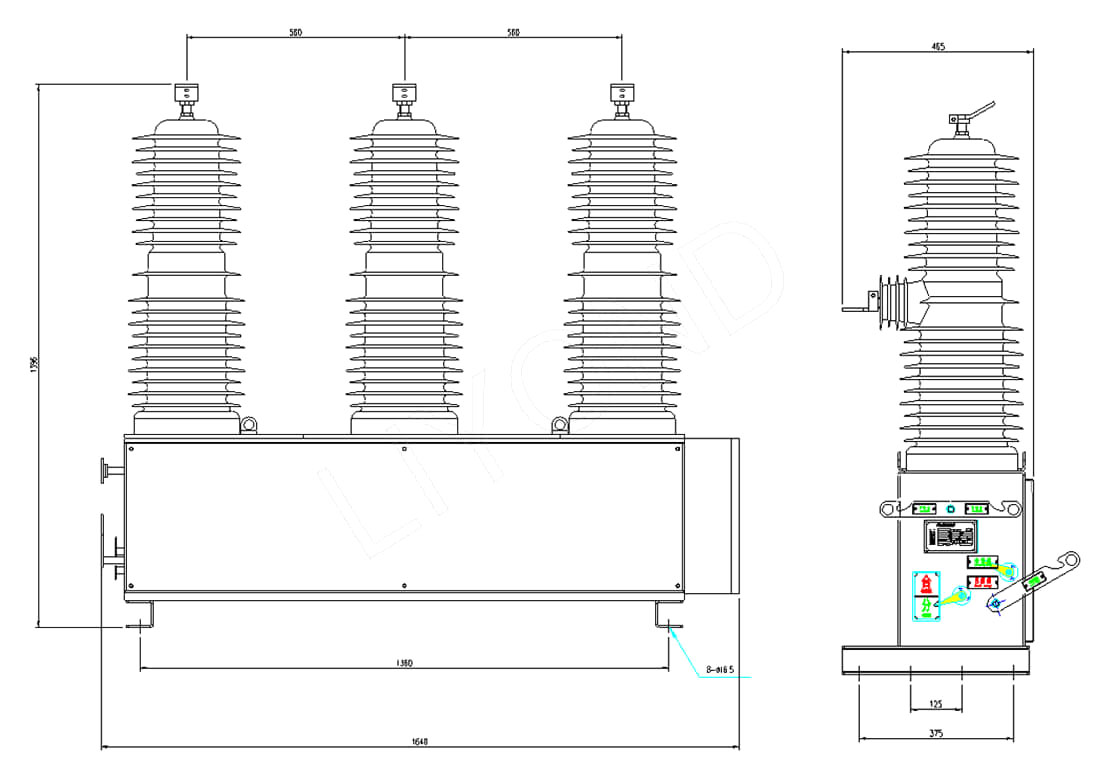

Rysunek wymiarowy:

ZW32-40.5Dimensions Reference

Podczas zamawiania określ typ produktu, nazwę, ilość, prąd znamionowy, znamionowy prąd zerwania zwarcia, współczynnik prądu prądu, tryb pracy i napięcie robocze, itp.

Warunki pracy

1. Temperatura powietrza otoczenia: -30 ℃ ~+60 ℃;

2. Wysokość: nie więcej niż 2000 metrów;

3. Prędkość wiatru nie przekracza 34 m/s;

¨ Wibracje lub ruchy gruntu spoza urządzenia do rozdzielnicy i urządzenia sterujące są znikome;

4. Poziom zanieczyszczenia: poziom IV;

5. Temperatura przechowywania -40 ℃ ~+85 ℃.

FAQ

P1: Czy jesteś producentem czy handlowcem?

A1: Jesteśmy wiodącym profesjonalnym producentem.

P2: Jak długo trwa Twój cykl dostawy?

A2: Zależy to od wymagań i ilości produktu. Zasadniczo do dostawy wymaganych jest od 5 do 10 dni roboczych

P3: Jaka jest Twoja usługa posprzedażna?

A3: Możemy odpowiedzieć na pytania użytkowników, rozwiąż ich problemy 24 godziny na dobę i niezwłocznie zapewnić kompleksowe wsparcie techniczne dla wszystkich naszych produktów.

P4: Jak rozwiązujesz problemy z jakością?

A4: Proszę podać szczegółowe zdjęcia problemów jakościowych. Nasze działy inspekcji technicznej i jakościowej je przeanalizują. W ciągu 2 dni podamy zadowalające rozwiązanie.

P5: Czy akceptujesz niestandardowe usługi?

A5: świadczymy usługi OEM/ODM i możemy wydrukować twoje logo na produktach. Nasz profesjonalny zespół techniczny i cytaty może dostarczyć zadowalające projekty zgodnie z twoimi rysunkami i parametrami.
