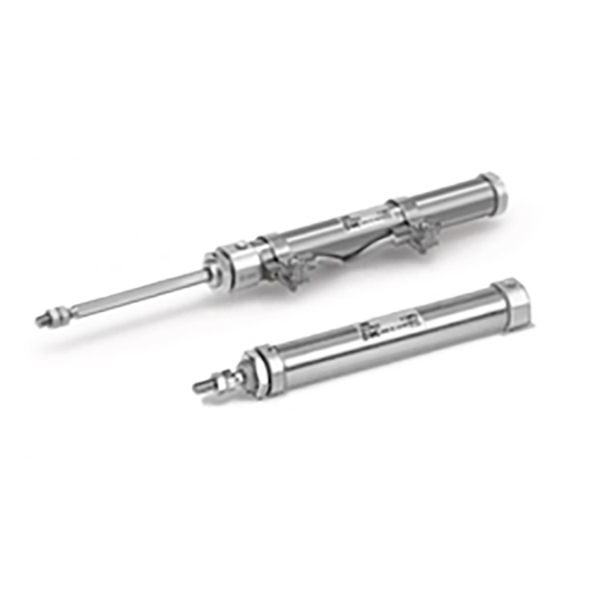

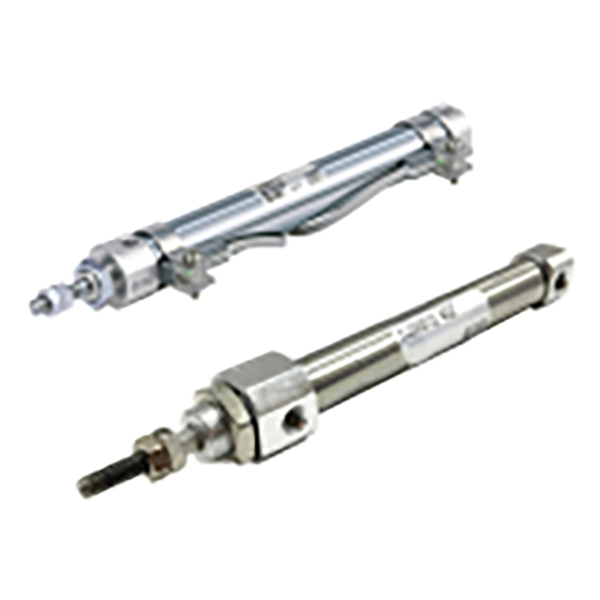

Minicylinder ze stali nierdzewnej serii CJ2K — typ nieobrotowego pręta

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH CJ2K to minicylindry ze stali nierdzewnej z nieobrotowym prętem, wywodzące się z rodziny minicylindrów CJ2. Podstawowa cecha: Sześciokątne tłoczysko zapobiegające obrotowi zintegrowane z wewnętrzną konstrukcją prowadzącą, aby zapobiec obracaniu się tłoczyska podczas wysuwania i cofania. Idealny do stanowisk precyzyjnych, gdzie element końcowy musi utrzymywać stałą pozycję kątową. Przyjęcie lufy ze stali nierdzewnej 304, kompaktowej i lekkiej. Obsługuje trzy tryby pracy: dwustronnego działania, jednostronnego działania sprężyna powrotna, jednostronnego działania sprężyna rozciągająca. Rozmiary otworów: Φ10, Φ16. W pełni wymienne wymiarowo z importowanym oryginalnym CJ2K. Opcjonalny wbudowany pierścień magnetyczny kompatybilny z przełącznikami magnetycznymi M9BW. Szeroko stosowane w małej automatyce, sprzęcie 3C, precyzyjnym oprzyrządowaniu i zastosowaniach związanych z pchaniem przyrządów.

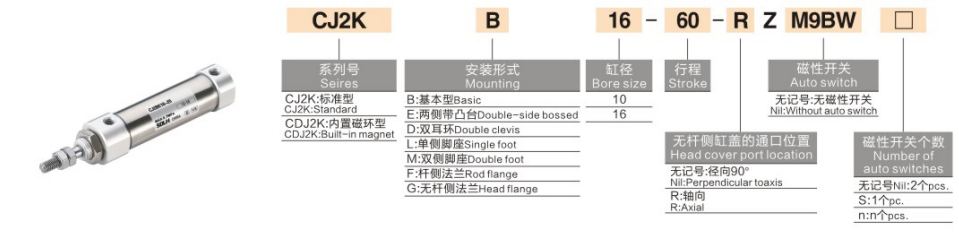

Pełne wyjaśnienie kodowania modelu

   1. Przykład modelu: CJ2KB10-30SZ-M9BW-B

   2. Przykład zamówienia

    CJ2KB10-30SZ-M9BW

     -- Nieobrotowy minicylinder, montaż podstawowy, średnica 10, skok 30, jednostronnego działania sprężyna powrotna, wbudowany pierścień magnetyczny, wyposażony w przełącznik magnetyczny M9BW.

Struktura rdzenia i zalety wydajności

   1. Sześciokątne mechaniczne zabezpieczenie przed obrotem tłoczyska (zaleta rdzenia)

     -- Tłoczysko o przekroju sześciokątnym dopasowane do przedniej tulei prowadzącej w celu ograniczenia obrotu obwodowego.

     -- Dokładność zabezpieczenia przed obrotem: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Rozwiąż problemy z ugięciem spowodowane swobodnym skręcaniem zwykłego okrągłego tłoczyska podczas ruchu posuwisto-zwrotnego.

   2. Lufa ze stali nierdzewnej 304, kompaktowy, smukły kształt

     - Odporność na rdzę i wilgoć; cylindryczna konstrukcja oszczędza miejsce instalacyjne w kompaktowych szafach sprzętowych.

   3. Dostępnych jest wiele trybów pracy

     -- Podwójne działanie: dopływ powietrza z obu stron, stabilny ciąg, preferowany w przypadku ciągłej produkcji masowej

     -- S Sprężyna powrotna: wysuwanie po zasileniu, automatyczne cofanie po utracie zasilania

     -- T Wysuwanie sprężyny: cofa się po zasileniu, automatycznie wysuwa się po utracie zasilania, aby spełnić wymagania dotyczące resetowania bezpieczeństwa

   4. Zróżnicowane opcje montażu

     -- Typ podstawowy, mocowanie na łapach L, kołnierz F, podwójne ucho D. Umożliwia montaż pionowy, poziomy i odwrócony.

   5. Praca bez oleju

     -- Wstępnie pokryty trwałym smarem wewnątrz, kompatybilnym z suchym, pozbawionym oleju sprężonym powietrzem, zapewniającym stabilną, długoterminową pracę.

   6. Opcjonalne wykrywanie położenia magnetycznego

     -- Wersja Z wyposażona w wbudowany magnes, współpracuje z przełącznikiem M9BW w celu wysyłania sygnału wysuwania/wycofywania na miejscu do sterownika PLC w celu automatycznego sterowania blokadą.

   7. Standardowa poduszka gumowa

     - Wbudowane gumowe podkładki na obu końcach, które pochłaniają uderzenia tłoka i redukują hałas podczas pracy.

Standardowe specyfikacje techniczne

   1. Teoretyczny ciąg wyjściowy @ 0,5 MPa (N)

Porównanie wyboru: Nieobrotowy pręt CJ2K i standardowy pręt okrągły CJ2

    1. ✅ W tych warunkach pracy preferuj CJ2K

     -- Przyrządy płaskie, widły zmiany biegów lub sworznie pozycjonujące zamontowane na końcu drążka, odkształcenie ładunku jest zabronione;

     -- Małe narzędzia indeksujące, wpychające elementy wewnątrz rowków prowadzących;

     -- Liniowy posuw kamer i urządzeń inspekcyjnych wymagających stałego kąta;

     -- Płaskie zaciski połączone z tłoczyskiem, skręcanie spowoduje zakleszczenie materiału lub nieprawidłowe pozycjonowanie.

   2. ❌ Standardowe akceptowalne scenariusze CJ2

     -- Proste wyrzucanie, pchanie okrągłych przedmiotów, brak ograniczeń kątowych obciążenia, priorytet kosztów.

Przewodnik po wyborze w 3 krokach

   1. Potwierdź wymagania dotyczące zabezpieczenia przed skręcaniem

     -- Uchwyt płaski/kwadratowy z rowkiem pozycjonującym → Należy wybrać wersję nieobrotową CJ2K.

   2. Wybierz tryb pracy

     -- Ciągły ruch posuwisto-zwrotny i maksymalny ciąg → Podwójne działanie (bez przyrostka S/T)

     -- Wysuwanie powietrzem, automatyczne cofanie po wyłączeniu → S sprężyna powrotna

     -- Cofanie za pomocą powietrza, automatyczne wyrzucanie po wyłączeniu → Wysuwanie sprężyny T

   3. Skonfiguruj czujnik i montaż

     -- Wymagany sygnał zwrotny położenia PLC: dodać przyrostek Z (wbudowany magnes) + przełącznik magnetyczny M9BW

     -- Wybór mocowania: kołnierz F do montażu czołowego; Stopa L do montażu na ramie bocznej; Podwójne ucho D do ruchu wahadłowego na zawiasach

Typowe scenariusze zastosowań

     -- Automatyzacja 3C: wciskanie płaskiego przyrządu PCB, pozycjonowanie złączy w szczelinach

     -- Sprzęt do kontroli optycznej: Liniowe zasilanie kamery ze stałym kątem detekcji

     -- Małe narzędzia i osprzęt: wyrzucanie płaskich przedmiotów, podawanie materiału w szczelinach prowadzących

     -- Maszyny pakujące: pozycjonowanie płaskich kartonów, pchanie małych etykiet

     -- Automatyka laboratoryjna i warsztaty wilgotne (lufa antykorozyjna ze stali nierdzewnej)

Standardowe odniesienie do obwodu pneumatycznego

   1. Obwód push podwójnego działania

     -- Smarownica regulatora filtra powietrza AFC → 4V210-06 Zawór elektromagnetyczny 5/2 → Wąż PU4 → CJ2KB16-60Z-M9BW

   2. Obwód resetowania sprężyny jednostronnego działania

     -- Regulator ciśnienia AR → Zawór elektromagnetyczny 3/2 3V210 → CJ2KB10-30SZ

Środki ostrożności dotyczące stosowania

     -- Unikać nadmiernego promieniowego obciążenia bocznego tłoczyska. Siła poprzeczna przyspiesza zużycie tulei prowadzącej i zmniejsza precyzję przeciwobrotową.

     -- Zamontuj obciążenie końcowe współosiowo, aby zminimalizować moment skręcający.

     -- Zainstaluj filtr powietrza AF przed, aby zapobiec zatykaniu zespołu prowadnicy przez kurz.

     -- Unikaj długotrwałej pracy z dużą prędkością pod pełnym ciśnieniem 0,7 MPa; w pełni wykorzystaj gumową poduszkę.

     -- Wersja uszczelki z gumy fluorowej z możliwością dostosowania do środowisk silnie korozyjnych kwaśnych i zasadowych.

Podsumowanie w jednym zdaniu

     Minicylinder nieobrotowy z sześciokątnym prętem SOLH CJ2K ze stali nierdzewnej zapewnia precyzyjny ruch liniowy zapobiegający skręcaniu, dostępny w wariantach podwójnego/jednostronnego działania z wieloma sposobami montażu, kompatybilny z przełącznikami magnetycznymi M9BW, idealny siłownik do testowania 3C, kontroli optycznej i stanowisk do precyzyjnego pozycjonowania przyrządów, gdzie zabronione jest odchylenie kątowe.
