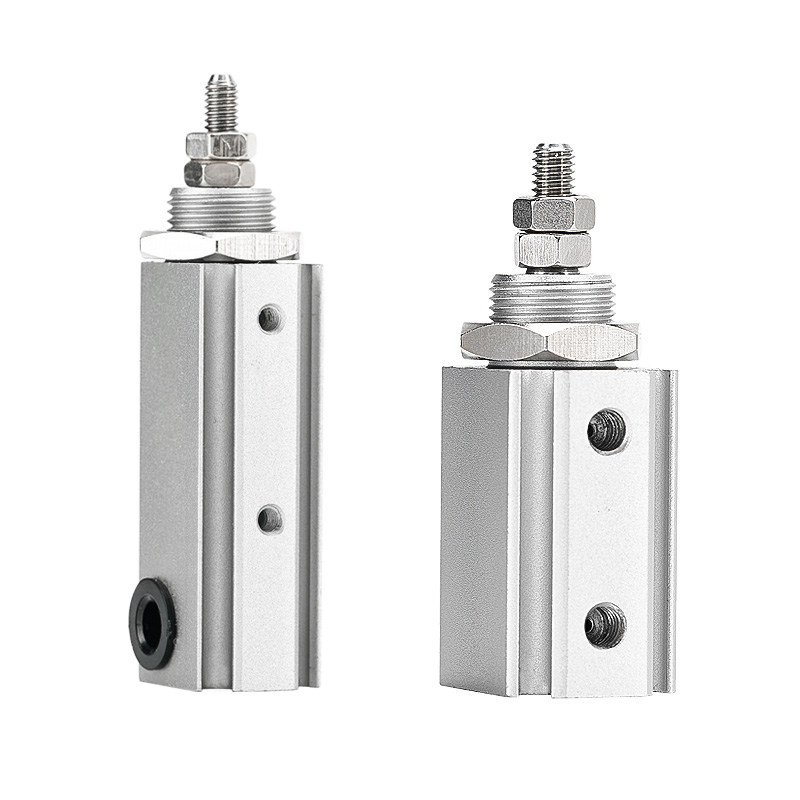

Cylinder sworzniowy serii CJP2 (podwójnego działania)

Cylinder dwustronnego działania serii CJP2 (kompaktowy mikrocylinder)

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH CJP2 to kompaktowy cylinder z kołkiem dwustronnego działania. Podstawowe zalety: wyjątkowo krótki korpus, lekka konstrukcja, stabilny dwukierunkowy ciąg i niezawodna praca przy wysokiej częstotliwości. Zaprojektowane do dwukierunkowego, precyzyjnego ruchu push-pull w ograniczonej przestrzeni, średnich mikroobciążeniach i zautomatyzowanych stacjach o dużej liczbie cykli. Jest to główny model do mikro dwukierunkowych zastosowań liniowych.

Struktura podstawowa i cechy konstrukcyjne

     -- Tryb napędu: dwustronnego działania (dopływ powietrza dla skoku wysuwania i cofania). Zakres otworów: Ø4 / 6 / 10 / 16 mm, obejmujący mikro i małe ładunki.

     --Struktura: Korpus z wytłaczanego aluminium (ulepszony z tradycyjnej wersji mosiężnej), lżejszy o 55% ~ 65%. Wyposażone w gumowe poduszki na obu końcach, które redukują uderzenia i hałas.

     -- Wszechstronny montaż: dostępnych jest 6 konfiguracji montażu: typ podstawowy, montaż panelowy, montaż kołnierzowy, montaż na łapach, montaż na czopie i montaż na uchwycie do montażu w wielu orientacjach.

     -- Zgodność czujnika: wszystkie specyfikacje zbudowane z pierścienia magnetycznego, obsługują instalację dwóch przełączników magnetycznych, w tym minimalny otwór Ø4 i skok 5 mm bez dodatkowych wsporników.

     -- Materiał i uszczelnienie: Twarde anodowane aluminium + uszczelki NBR, działanie bezolejowe, odpowiednie do środowisk czystych lub lekko zaolejonych. Żywotność mechaniczna ≥3 miliony cykli.

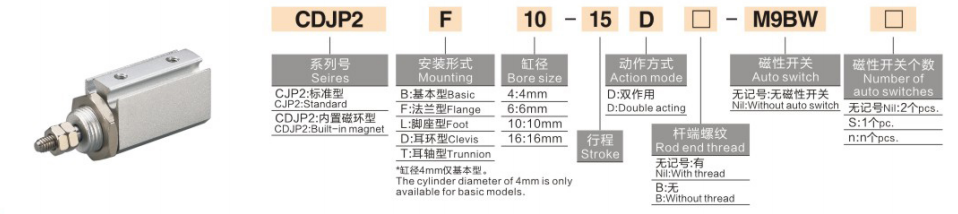

Kompletna reguła kodowania modelu

  1. Przykład modelu: CDJP2B10-15D-M9B

   2. Przykłady standardowych zamówień

     -- CJP2B6-20D: średnica otworu 6, skok 20, typ podstawowy dwustronnego działania, bez pierścienia magnetycznego

     -- CDJP2F4-10D: Otwór 4, skok 10, montaż panelowy, wbudowany pierścień magnetyczny

     -- CDJP2B16-30D-2M9B: Otwór 16, skok 30, typ podstawowy, wyposażony w dwa przełączniki M9B

Dane techniczne rdzenia uniwersalnego (@0,5 MPa, dwustronnego działania)

Podstawowe przewagi konkurencyjne

   1. Ultra krótki, lekki korpus

     -- Całkowita długość zmniejszona o 6 ~ 9,5 mm w porównaniu ze starszym modelem CJP, waga zmniejszona o 55% ~ 65%, idealna do bardzo ograniczonego układu instalacyjnego.

   2. Stabilne wyjście dwukierunkowe

     - Konstrukcja dwustronnego działania bez sprężyny powrotnej. Dwukierunkowy ciąg jest o 30% ~ 50% wyższy niż w równoważnych cylindrach jednostronnego działania, odpowiedni dla ładunków o masie 100 g ~ 5 kg.

   3. Praca z wysoką częstotliwością i niskim poziomem hałasu

     -- Gumowa poduszka + uszczelnienie o niskim tarciu. Prędkość robocza 50~500mm/s, stabilna powyżej 200cpm, hałas uderzeniowy ≤60dB.

   4. Wielokrotny montaż i standard pełnego pierścienia magnetycznego

     -- 6 form montażowych dostosowuje się do złożonego układu oprzyrządowania. Pierścień magnetyczny przystosowany do wszystkich rozmiarów, nawet z minimalnym otworem Ø4, obsługujący podwójne przełączniki magnetyczne w celu wygodnego monitorowania położenia.

   5. Konstrukcja bezolejowa i długa żywotność

     -- Kompatybilny z czystymi liniami produkcyjnymi. Korpus z utwardzanego aluminium i odporne na zużycie uszczelki zapewniają stabilną pracę przez ponad 3 miliony cykli.

Opcje montażu i typowe zastosowania przemysłowe

    1. Formy montażowe

     -- Typ podstawowy (B): Mocowanie osiowe z gwintem zewnętrznym do montażu prostego typu push-pull

     -- Typ panelu (F): Korpus osadzony w panelu urządzenia w celu uzyskania ultracienkiego układu

     -- Typ kołnierza (L): Mocowanie kołnierza po stronie tłoczyska do zastosowań z obciążeniem pionowym

     -- Typ stopy (T): Dolne mocowanie stopy do poziomego, bocznego pchania i ciągnięcia

   2. Typowe scenariusze zastosowań

     -- Elektronika 3C: Chwytanie mikroelementów, wyrzucanie wiórów, test wytrzymałości przycisku, wbijanie miniaturowych przyrządów

     -- Sprzęt precyzyjny: przełączanie mikrozaworów, pozycjonowanie włókien, precyzyjna regulacja instrumentu, uruchamianie miniaturowego suwaka

     -- Automatyzacja ogólna: załadunek/rozładunek o wysokiej częstotliwości, obieranie etykiet, przenoszenie detali o krótkim skoku

     -- Urządzenia medyczne: Ruch teleskopowy małego instrumentu, napęd mikropłynowy, precyzyjne zespoły pozycjonujące

Porównanie wyboru: Mikrocylindry CJP2 VS CJ1 VS CJP

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu w oparciu o ładunek

     -- Ø4 ≤0,5kg; Ø6=0,5~1kg; Ø10=1~3kg; Ø16=3~5kg. Rezerwa ≥30% marginesu bezpieczeństwa.

  2. Potwierdzenie udaru

     -- Wybierz skok w zależności od wymaganego skoku; nadaj priorytet krótszym skokom, aby zapewnić stabilną pracę cykliczną o wysokiej częstotliwości.

   3. Dopasowanie konfiguracji

     -- Sterowanie położeniem w pętli zamkniętej: Należy wyposażyć dwa przełączniki magnetyczne M9B w celu uzyskania dwukierunkowego sprzężenia zwrotnego położenia.

     -- Układ instalacji: typ panelu (F) dla sprzętu wbudowanego; typ podstawowy (B) do montażu z gwintem osiowym.

Podsumowanie w jednym zdaniu

     Kompaktowy siłownik pneumatyczny SOLH CJP2 z kołkiem dwustronnego działania charakteryzuje się wyjątkowo krótkim, lekkim korpusem, dwukierunkowym stabilnym ciągiem, gumową poduszką i 6 wariantami montażu; Wersja CDJP2 z wbudowanym pierścieniem magnetycznym, kompatybilnym z przełącznikami serii M9, idealnym mikrosiłownikiem liniowym do dwukierunkowych zadań push-pull o krótkim skoku w 3C, precyzyjnymi instrumentami i sprzętem automatyki medycznej.
