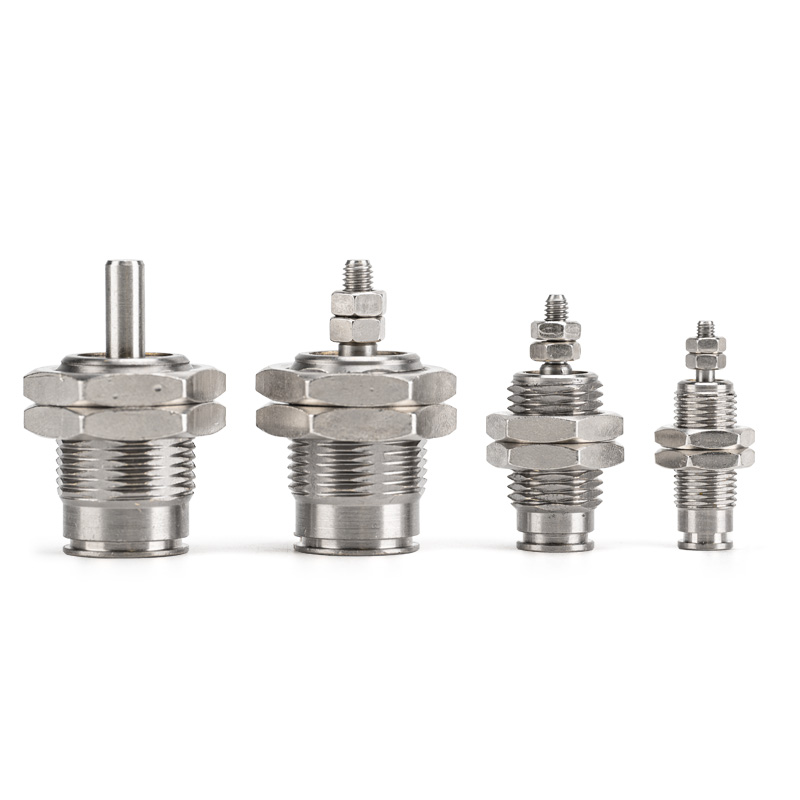

Cylinder z kołkiem jednostronnego działania serii CJP (mikrocylinder o krótkim skoku)

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH CJP to cylindry jednostronnego działania ze sprężyną powrotną. Podstawowe cechy: wyjątkowo krótki korpus, minimalna powierzchnia montażowa, jednokierunkowy nacisk i automatyczny reset sprężyny po odcięciu dopływu powietrza. Nadaje się do jednokierunkowego, precyzyjnego ruchu push-pull w stacjach o krótkim skoku o ograniczonej przestrzeni, przy niewielkim obciążeniu i wysokiej częstotliwości. Jest to klasyczny model do miniaturowych zastosowań związanych z napędem jednokierunkowym.

Struktura podstawowa i cechy konstrukcyjne

     -- Tryb napędu: jednostronnego działania (sprężyna powrotna). Wydłużyć, gdy dostarczane jest powietrze; automatycznie cofa się za pomocą sprężyny bez ciśnienia powietrza, co zapewnia bezpieczną pracę.

     -- Rozmiary otworów: Ø4 / 6 / 10 / 16 mm, pokrywają zakres ładunków od mikro do lekkich (0,1 ~ 3 kg).

     --Struktura: Korpus z twardego anodyzowanego mosiądzu, tłoczysko ze stali nierdzewnej, bez wbudowanej poduszki. Bardzo krótki kształt, dostępny do montażu panelowego lub wbudowania w sprzęt.

     -- Typy mocowania: Dwie podstawowe konfiguracje — montaż panelowy (B) i montaż wpuszczany (S).

     --Materiał i uszczelnienie: obudowa z mosiądzu + uszczelki NBR, działanie bezolejowe, kompatybilne z czystymi i lekko zaolejonymi środowiskami. Żywotność mechaniczna ≥3 miliony cykli.

     -- Opcja czujnika: wariant CDJP z wbudowanym pierścieniem magnetycznym, obsługuje jeden przełącznik magnetyczny do rozszerzonego wykrywania położenia.

Kompletna reguła kodowania modelu

   1. Przykład modelu: CJPB6-10

   2. Przykłady standardowych zamówień

     -- CJPB4-5: Otwór 4, skok 5, mocowanie panelowe, bez pierścienia magnetycznego

     -- CDJPS10-15: Otwór 10, skok 15, mocowanie wpuszczane, wbudowany magnes

     -- CJPB6-10H4: otwór 6, skok 10, montaż panelowy, złącze wtykowe OD4

Dane techniczne uniwersalnego rdzenia (0,5 MPa, sprężyna powrotna jednostronnego działania)

Podstawowe przewagi konkurencyjne

   1. Ultrakompaktowy kształt oszczędza przestrzeń instalacyjną

     -- Bardzo krótki korpus umożliwia wbudowanie w maszynę lub montaż na panelu, zmniejszając zajmowaną przestrzeń nawet o 50% w porównaniu ze standardowymi cylindrami, co jest idealne w przypadku bardzo ograniczonych stanowisk.

   2. Ciąg jednokierunkowy z resetem po wyłączeniu zasilania

     -- Cofanie sprężyny aktywuje się po odcięciu dopływu powietrza. Bezpieczny dla jednokierunkowych ruchów zaciskających, wyrzucających i zatrzymujących pozycjonowanie.

   3. Szybka reakcja i stabilna praca przy wysokiej częstotliwości

     -- Pozbawione poduszek uszczelnienie o niskim współczynniku tarcia umożliwia stałą pracę cykliczną z prędkością ≥250 cykli na minutę w przypadku powtarzalnych zadań o krótkim skoku.

   4. Bezolejowa praca i wydłużona żywotność

     -- Nadaje się do czystych warunków warsztatowych. Mosiężny korpus i trwałe uszczelnienie gwarantują ≥3 miliony cykli bezobsługowych.

   5. Elastyczna konfiguracja montażu

     -- Dostępny montaż panelowy i wpuszczany; końcówka drążka może być płaska lub zaokrąglona, ​​aby dopasować się do różnych konstrukcji mechanicznych.

Opcje montażu i typowe zastosowania przemysłowe

   1. Formy montażowe

     -- Montaż panelowy (B): Kołnierz przymocowany do powierzchni urządzenia, wygodny do zewnętrznego ruchu pchania i ciągnięcia

     -- Montaż wpuszczany (S): Korpus osadzony w otworze urządzenia, odsłonięte jest tylko tłoczysko, co zapewnia maksymalną oszczędność miejsca wewnątrz maszyny

   2. Typowe scenariusze zastosowań

     -- 3C i elektronika: mocowanie mikroczęści, wyrzucanie wiórów, miniaturowy napęd przyrządu, testowanie trwałości przycisku

     - Instrumenty precyzyjne: przełączanie minizaworów, pozycjonowanie włókien, precyzyjna regulacja instrumentu, zatrzymanie krótkim skokiem

     -- Automatyzacja ogólna: załadunek/rozładunek o wysokiej częstotliwości, odrywanie etykiet, przenoszenie mikroelementów, mocowanie jednokierunkowe

     -- Sprzęt medyczny: miniaturowe przedłużenie instrumentu, napęd mikropłynowy, precyzyjne zespoły pozycjonujące

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu w oparciu o ładunek

      -- Ř4 ≤0,3 kg; Ř6=0,3~0,7kg; Ř10=0,7~2kg; Ř16=2~3kg. Rezerwa ≥50% marginesu bezpieczeństwa.

   2. Potwierdzenie udaru

     -- Skok standardowy: 5/10/15 mm. Krótsze skoki zapewniają bardziej stabilną pracę w wysokich częstotliwościach.

   3. Dopasowanie konfiguracji

     -- Sygnał zwrotny pozycji: wybierz CDJP z wbudowanym magnesem i jednym przełącznikiem M9B do monitorowania pozycji wysuniętej.

     -- Układ mocowania: Montaż wpuszczany (S) do instalacji wyposażenia wewnętrznego; do montażu panelowego (B) do montażu powierzchniowego.

Podsumowanie w jednym zdaniu

     Cylinder pneumatyczny SOLH CJP jednostronnego działania ze sprężyną powrotną z mikrobolcem oferuje wyjątkowo krótką, kompaktową obudowę z opcjami montażu panelowego i wbudowanego; Wersja CDJP obsługuje wykrywanie przełącznika magnetycznego, jest idealnym ekonomicznym miniaturowym siłownikiem do jednokierunkowego wyrzucania o krótkim skoku, zaciskania i pozycjonowania w ograniczonej przestrzeni 3C, precyzyjnych instrumentów i sprzętu automatyki medycznej.
