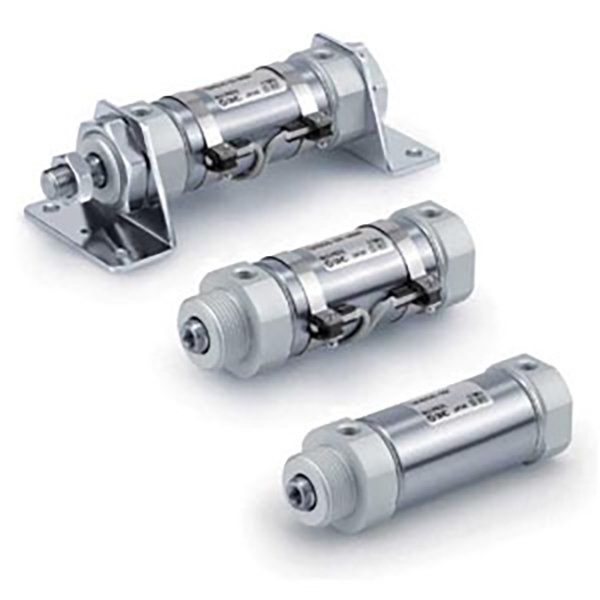

Krótki minicylinder ze stali nierdzewnej serii CM3
Krótkie minicylindry SOLH CM3 ze stali nierdzewnej to ulepszone, kompaktowe zamienniki tradycyjnych siłowników pneumatycznych serii CM2. Wykonane w całości ze stali nierdzewnej 304, zapewniają wyjątkową odporność na rdzę i słabą korozję kwasowo-zasadową, odpowiednie do stosowania w przemyśle spożywczym, farmaceutycznym i czystych środowiskach warsztatowych. Zoptymalizowana konstrukcja skraca całkowitą długość nawet o 29 mm i zmniejsza wagę o 21%, w połączeniu z czterokierunkowymi portami powietrza, aby umożliwić elastyczną instalację pod wieloma kątami w wąskiej przestrzeni sprzętowej. Wiele wariantów, w tym dwustronnego działania, sprężynowe jednostronnego działania, dwutłoczkowe i tłoczysko przeciwobrotowe, spełnia różnorodne wymagania dotyczące napędu liniowego; Wersja magnetyczna CDM3 obsługuje wykrywanie przełącznika magnetycznego w celu automatycznego sterowania blokadą PLC. Bezolejowe uszczelnienie o niskim współczynniku tarcia zapewnia ponad 8 milionów stabilnych cykli pracy. Nasza fabryka utrzymuje masową produkcję i wystarczające zapasy punktowe, szeroko stosowane w opakowaniach medycznych, montażu elektronicznym i automatycznym pozycjonowaniu w przetwarzaniu żywności.
Krótki mini cylinder ze stali nierdzewnej serii CM3 | Ultrakompaktowy siłownik pneumatyczny nowej generacji
Marka: SOLH firmy Richge Technology
1. Przegląd produktu i podstawowe cechy konstrukcyjne
Seria SOLH CM3/CDM3 to krótka minicylinder ze stali nierdzewnej nowej generacji, zoptymalizowana jako ulepszony zamiennik tradycyjnej serii CM2. Obejmuje rozmiary otworów od φ20 do φ40, charakteryzując się maksymalną redukcją długości całkowitej o 29 mm i wagą o 21% mniejszą w porównaniu z CM2. Dzięki ultrakompaktowej obudowie, konstrukcji w całości ze stali nierdzewnej 304, bezolejowej pracy i czterokierunkowej konstrukcji rurociągów, doskonale dostosowuje się do warunków pracy o ograniczonej przestrzeni, wilgotnych, słabych kwasów i zasad oraz czystych warunków pracy. Szeroko stosowane w przemyśle spożywczym, medycznym, elektronicznym i opakowaniowym do zadań związanych z precyzyjnym ruchem liniowym przy średnim obciążeniu.
1.1 Konstrukcja materiałowa standardowa i premium
W pełni zgodne z wymiennymi standardami JIS B 8356. Cała rura cylindra, tłoczysko i pokrywy końcowe wykonane są z wysokiej jakości stali nierdzewnej 304, zapewniającej doskonałą odporność na rdzę i korozję. Stabilnie działa w wilgotnym środowisku, w warunkach słabego kwasu/słabo zasadowego i w czystych warsztatach produkcyjnych z dużą zdolnością adaptacji do środowiska.
1.2 Zintegrowana ultrakompaktowa konstrukcja
Przyjmując blokadę gwintu pokrywy końcowej i zintegrowaną konstrukcję rury cylindra, całkowity rozmiar jest znacznie zminimalizowany. Innowacyjna konstrukcja z 4-kierunkowymi rurociągami (odstęp 90°) zapewnia bardzo dużą swobodę montażu, rozwiązując dylemat instalacyjny wąskiej przestrzeni na sprzęt i realizując elastyczny układ stacji zautomatyzowanych.
1.3 Zróżnicowane typy ruchu dla pełnego pokrycia scenariusza
•Podwójnego działania (CM3B) : Ruch posuwisto-zwrotny wlotu powietrza z dwoma końcami, najbardziej uniwersalny typ do standardowej zautomatyzowanej jazdy liniowej.
•Pojedynczego działania (CM3S/T) : S = powrót sprężyną, T = wydłużenie sprężyny; automatyczny reset po wyłączeniu zasilania w scenariuszach priorytetowych dla bezpieczeństwa.
•Podwójny pręt (CM3W) : Wyjście pręta z dwoma końcami, synchroniczny stabilny ruch i podwójny efektywny skok dla specjalnych mechanizmów łączących.
•Pręt nieobrotowy (CM3K) : Sześciokątne tłoczysko zapobiegające skręcaniu, zerowy obrót podczas pracy w celu zapewnienia dużej precyzji pozycjonowania.
1.4 Wysokiej klasy uszczelnienie i długa żywotność
Wyposażony w dwukierunkowy pierścień uszczelniający o niskim tarciu i wbudowany rowek do przechowywania oleju, cylinder charakteryzuje się wyjątkowo niskim ciśnieniem rozruchowym i stabilną pracą. Standardowa konstrukcja bezolejowego smarowania spełnia standardy branżowe w zakresie czystości. Zoptymalizowana konstrukcja odporna na zużycie zapewnia żywotność ponad 8 milionów cykli, znacznie zmniejszając częstotliwość konserwacji sprzętu.
1.5 Elastyczna konfiguracja bufora i indukcji
Standardowy bufor gumowy do podstawowej amortyzacji i redukcji hałasu; opcjonalny bufor powietrza typu A do częstej pracy z dużą prędkością w celu wyeliminowania uderzenia końcowego. Model CDM3 ma wbudowany pierścień magnetyczny, kompatybilny z przełącznikami magnetycznymi serii M9B/A93/Z73, zapewniającymi sprzężenie zwrotne sygnału położenia w czasie rzeczywistym i automatyczne sterowanie połączeniem PLC; Wersja niemagnetyczna CM3 do prostego ruchu cyklicznego.
2. Kompletne zasady nazewnictwa modeli i przykłady zamówień
1. Typowa struktura modelu: CDM3B25-100Z
Segment kodu
Definicja
CM3/CDM3
Typ serii: CM3 = bez pierścienia magnetycznego; CDM3 = Wbudowany pierścień magnetyczny do montażu przełącznika
B / S / T / W / K
Tryb ruchu: B=podwójne działanie; S=powrót sprężynowy; T = wydłużenie sprężyny; W=Podwójny pręt; K=pręt nieobrotowy
20/25/32/40
Rozmiar otworu (mm)
Wartość skoku
Długość skoku (mm): Podwójnego działania ≤300mm; Jednostronnego działania ≤100mm
Z
Nowa wersja standardowa; Brak znaku dla starej wersji
2. Przykłady zamówień standardowych
•Model magnetyczny o podwójnym działaniu: CDM3B32-50Z (otwór φ32, skok 50 mm, wbudowany pierścień magnetyczny, dwustronnego działania)
•Model ze sprężyną powrotną jednostronnego działania: CDM3S20-25Z (otwór φ20, skok 25 mm, reset sprężynowy)
•Nieobrotowy model precyzyjny: CDM3K40-100Z (otwór φ40, skok 100 mm, sześciokątny drążek przeciwskrętny)
•CDM3R: Bezpośredni, bardzo cienki montaż do stacji o bardzo ograniczonej przestrzeni
6. Porównanie wyboru CM3 i CM2
Element porównawczy
Krótki mini cylinder CM3 ze stali nierdzewnej
Standardowy minicylinder ze stali nierdzewnej CM2
Zakres otworów
φ20~40 (bardzo krótki korpus)
φ20~40 (korpus standardowy)
Tworzywo
Stal nierdzewna 304 (odporna na korozję)
Stal nierdzewna 304 (odporna na korozję)
Długość całkowita
13 ~ 29 mm krótszy niż CM2
Standardowa długość wzorcowa
Waga
21% lżejszy niż CM2
Standardowy wskaźnik masy
Maksymalny udar
Podwójnego działania ≤300mm
Podwójnego działania ≤300mm
Zakres ciągu
157~628N (średni ciąg)
157~628N (średni ciąg)
Obowiązujące środowisko
Wilgotne, słabe kwasy/zasady, czyste i ograniczone przestrzenią
Wilgotna, słaby kwas/zasada, czysta i standardowa instalacja
Poziom kosztów
Średnio-wysoka (kompaktowa i wysoka odporność na korozję)
Średnio-wysoka (standardowa odporność na korozję)
Podstawowe scenariusze
Ograniczona przestrzeń + precyzyjna automatyka odporna na korozję
Instalacja konwencjonalna + stacje standardowe odporne na korozję
7. Przewodnik szybkiego wyboru w 3 krokach
1. Wybór otworu: Potwierdź rozmiar otworu zgodnie z rzeczywistą masą ładunku, rezerwując nie mniej niż 50% marginesu bezpieczeństwa. Priorytetowo traktuj serię CM3 dla warunków pracy o średnim ciągu, czystych i odpornych na korozję.
2. Wybór skoku: Rzeczywisty skok roboczy plus margines bezpieczeństwa 10–20 mm. Postępuj zgodnie ze standardowymi zasadami skoku: dwustronnego działania ≤300 mm, jednostronnego działania ≤100 mm.
3. Konfiguracja funkcjonalna: Wybierz B dla konwencjonalnego ruchu posuwisto-zwrotnego dwustronnego działania; S dla scenariuszy bezpieczeństwa jednostronnego działania ze sprężyną resetującą; K dla wymagań precyzyjnego pozycjonowania przeciwskrętnego.
Podsumowanie w jednym zdaniu
Krótki minicylinder SOLH CM3 nowej generacji ze stali nierdzewnej charakteryzuje się ultrakompaktową, lekką obudową, pełną odpornością na korozję ze stali nierdzewnej 304, długą żywotnością bezolejową i różnorodnymi metodami montażu, zapewniając wysoką stabilność i oszczędność miejsca rozwiązań ruchu liniowego o średnim ciągu dla sprzętu do automatyzacji przemysłu spożywczego, medycznego, elektronicznego i opakowaniowego.
