Minicylinder ze stali nierdzewnej serii MA (ogólny typ ekonomiczny)

Marka: SOLH firmy Richge Technology

Przegląd produktu

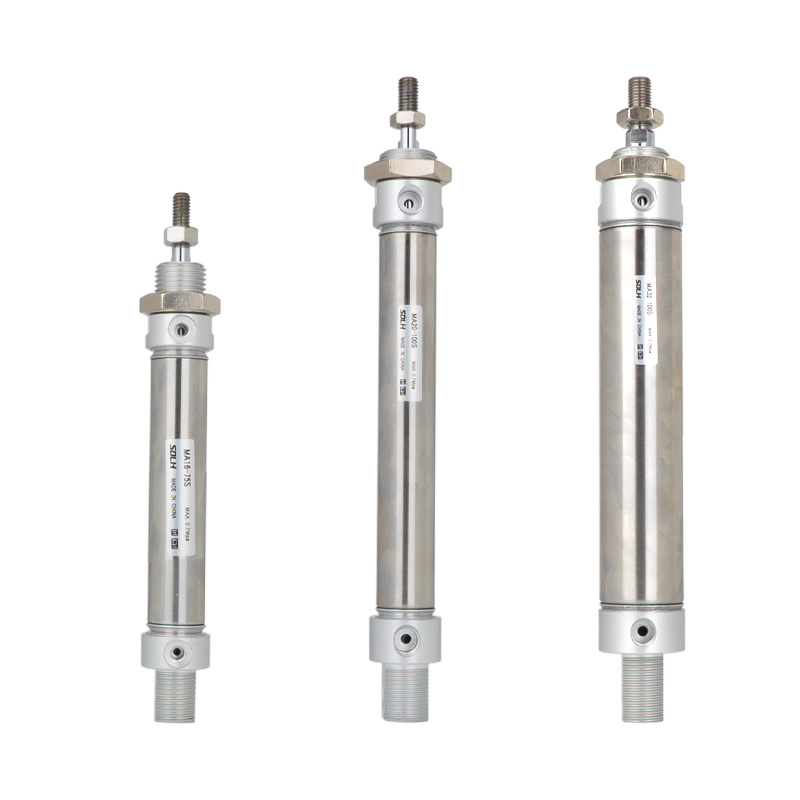

     Ekonomiczny mini cylinder ze stali nierdzewnej serii SOLH MA, średnica otworu φ16/20/25/32/40/50/63mm. Zamienne z serią SMC CM2/CM3. Wysoka wydajność kosztowa, dojrzała konstrukcja, uniwersalne wymiary montażowe i odporność na korozję. Szeroko stosowane w przemyśle lekkim, elektronice, opakowaniach, żywności i małym sprzęcie automatyki do lekkich i średnich obciążeń, przy ograniczonych budżetach, w czystych lub wilgotnych warunkach pracy.

Struktura podstawowa i cechy konstrukcyjne

   1. Standard: Wewnętrzny standard przedsiębiorstwa, wysoce wymienny z SMC CM2/CM3.

   2. Materiał: tuleja i tłoczysko ze stali nierdzewnej 304, zaślepki ze stopu aluminium, odporne na rdzę w przypadku wilgotnych, słabych kwasów, słabych zasad i czystego środowiska.

   3. Struktura: Zaciskana na walcach zaślepka i połączenie lufy, stabilna konstrukcja i konkurencyjny koszt, prosty cylindryczny kształt ułatwiający konserwację.

   4. Warianty działania

     -- MA Podwójnego działania: Dopływ powietrza z obu stron, najpopularniejszy model standardowy

     -- Wysuwanie sprężyny jednostronnego działania MSA: Wysuwanie automatyczne po odcięciu dopływu powietrza

     -- MTA Sprężyna powrotna jednostronnego działania: cofa się automatycznie po odcięciu dopływu powietrza

     -- MAD Double Rod: Pręt wysunięty po obu stronach, ruch synchroniczny, podwójny efektywny skok

     -- MAJ Regulowany skok: Podwójne działanie z precyzyjną regulacją skoku dla precyzyjnego pozycjonowania

   5. Poduszka: standardowa gumowa podkładka antykolizyjna; Opcjonalna regulowana poduszka powietrzna MAC redukująca uderzenia i hałas podczas ruchu z dużą prędkością.

   6. Uszczelnienie: Specjalne dwukierunkowe uszczelnienie z rowkiem do przechowywania oleju, niskie ciśnienie rozruchowe, praca bezolejowa, żywotność ≥5 milionów cykli.

   7. Detekcja położenia: Wszystkie modele mają wbudowany pierścień magnetyczny (sufiks S), kompatybilne z przełącznikami magnetycznymi AirTAC CS1-G lub SMC M9B do sprzężenia zwrotnego położenia tłoka.

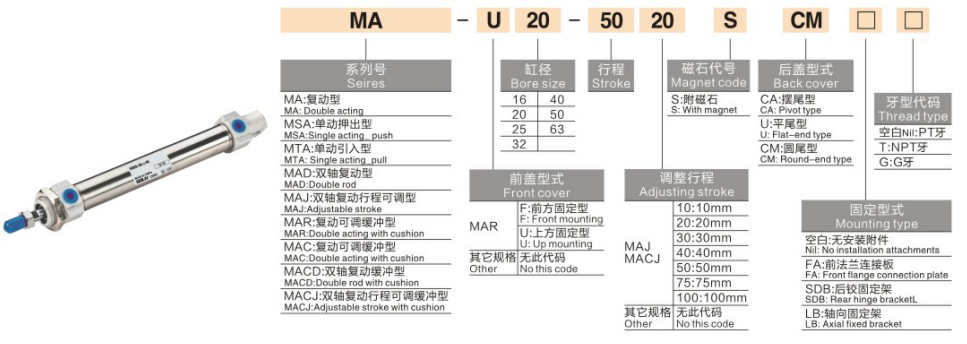

Kompletna reguła kodowania modelu

   1. Przykład modelu: MA25-100S-CM-FA

Przykłady referencyjne standardowych zamówień

     -- MA32-75S-CM: Bore32, skok 75, dwustronnego działania, cylindryczny ogon, wbudowany magnes

     -- MTA20-50S-U: Otwór 20, skok 50, jednostronnego działania sprężyna powrotna, płaski koniec

     -- MAJ40-100S-CA: Otwór 40, skok 100, skok regulowany, końcówka widełkowa

Uniwersalne specyfikacje techniczne

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

   1. MA podwójnego działania

   2. MTA jednostronnego działania (sprężyna powrotna @ 0,5 MPa)

Formy montażowe i modele pochodne

   1. Tylny ogon i opcje montażu

     -- CM Cylindryczny ogon: standardowy montaż prosty (najpopularniejszy)

     -- CA Ogon z strzemieniem: z zawiasami tylnymi dla mechanizmu wahadłowego

     -- U Płaski ogon: montaż płaski w ograniczonej przestrzeni osiowej

     -- Kołnierz FA/FB: mocowanie płyty kołnierza przedniego/tylnego

     -- LB Mocowanie na łapie: montaż bocznego wspornika osiowego

     -- SDB Podwójny łącznik: połączenie przegubowe umożliwiające ruch wahadłowy

   2. Główne wersje pochodne

     -- MA: Standardowy dwustronnego działania z wbudowanym magnesem

     -- MSA/MTA: Sprężyna jednostronnego działania rozciągająca/sprężyna powrotna

     -- MAD: Podwójny pręt o podwójnym działaniu

     -- MAJ: Regulowany skok dwustronnego działania

     -- MAC: Podwójnego działania z regulowaną poduszką powietrzną

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany nacisk i obciążenie poziome, rezerwa ≥50% marginesu bezpieczeństwa; wybierz MA preferencyjnie dla projektów o lekkim i średnim obciążeniu oraz projektów wrażliwych na koszty.

   2. Potwierdzenie skoku: Dodaj dodatkowy margines skoku 10 ~ 20 mm; Maksymalny skok: dwustronnego działania ≤500 mm, jednostronnego działania ≤100 mm.

   3. Dopasowanie konfiguracji

     -- Działanie: dwustronnego działania → MA; sprężyna powrotna jednostronnego działania → MTA; precyzyjne strojenie skoku → MAJ

     --Poduszka: Wybierz regulowaną poduszkę powietrzną MAC przy prędkości jazdy > 500 mm/s

     -- Sygnał zwrotny położenia: Wszystkie modele wyposażone w wbudowany magnes, pasują do przełączników magnetycznych CS1-G / M9B

Podsumowanie w jednym zdaniu

     Ekonomiczny mini cylinder SOLH MA ze stali nierdzewnej jest wymienny z serią SMC CM2 / CM3, zapewnia liczne warianty i wiele opcji montażu, ekonomiczny siłownik liniowy do automatyzacji lekkich i średnich obciążeń, linii pakujących, żywności i elektroniki.
