Minicylinder ze stali nierdzewnej serii CDJ2 (podwójnego/jednostronnego działania)

Marka: SOLH firmy Richge Technology

Przegląd produktu

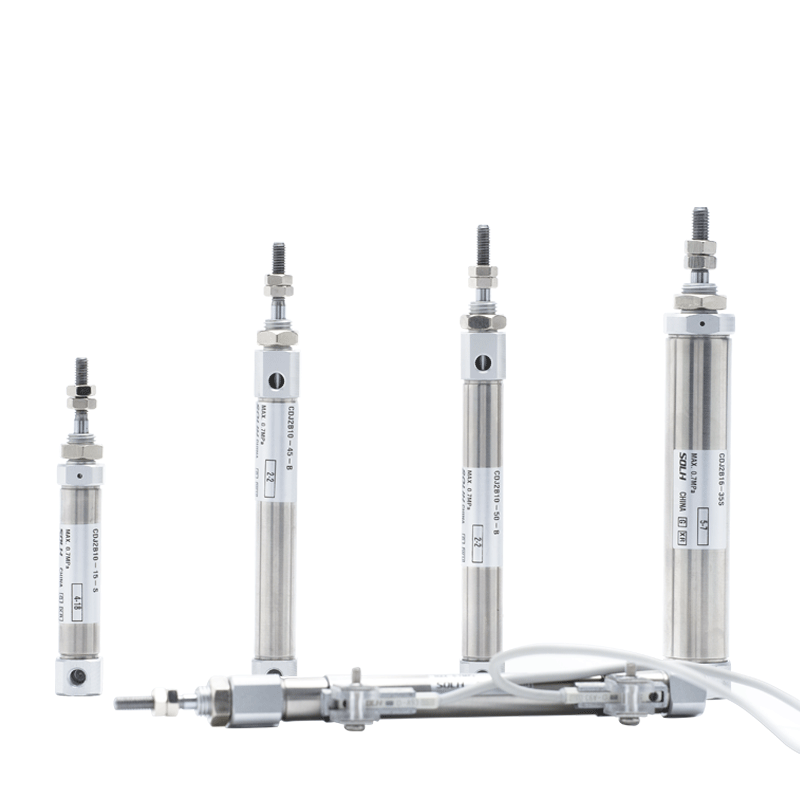

     Seria SOLH CDJ2 to minicylinder ze stali nierdzewnej wyposażony w pierścień magnetyczny, w kształcie pióra, w pełni wymienny z serią SMC CJ2. Rozmiary otworów: φ6 / 10 / 16mm. Wyjątkowe cechy: ultrakompaktowy kształt, lekka konstrukcja, odporność na korozję i stabilna, szybka praca przy wysokiej częstotliwości. Szeroko stosowane w stacjach elektronicznych, medycznych, przetwórstwie spożywczym i automatyce precyzyjnej; miniaturowy siłownik liniowy głównego nurtu.

Struktura podstawowa i cechy konstrukcyjne

   1. Specyfikacja standardowa: Zgodna ze standardem wymiarowym minicylindrów SMC (innym niż norma ISO), uniwersalnymi wymiarami montażowymi w przemyśle.

   2. Materiał: cylinder i tłoczysko ze stali nierdzewnej 304, odporne na rdzę i korozję, odpowiednie do wilgotnych, słabych kwasów, słabych zasad i czystych środowisk produkcyjnych.

   3. Struktura: prosta okrągła lufa, zaciskane zaślepki, konstrukcja pozbawiona drążków kierowniczych, bardzo mała objętość. CDJ2-16×100 tylko ok. 120g.

   4. Warianty działania

      -- CDJ2B Podwójnego działania: Dopływ powietrza z obu stron, uniwersalny model standardowy

      -- CDJ2E jednostronnego działania: powrót sprężynowy; CDJ2ET: Wydłużenie sprężyny

     -- CDJ2KB Nieobrotowy: Sześciokątne tłoczysko zapewniające zabezpieczenie przed przekręceniem i precyzyjne pozycjonowanie

   5. Poduszka: standardowa poduszka gumowa; poduszka powietrzna (z przyrostkiem Z) opcjonalna do zastosowań wymagających dużych prędkości w celu zmniejszenia uderzeń i hałasu.

   6. Uszczelnienie: Uszczelka o niskim współczynniku tarcia z rowkiem zbiornika oleju. Niskie ciśnienie początkowe (0,06 MPa), praca bezolejowa, żywotność ≥5 milionów cykli.

   7. Detekcja położenia: Wbudowany pierścień magnetyczny, kompatybilny z przełącznikami magnetycznymi serii M9B / A93 / Z73 do monitorowania położenia tłoka.

Kompletna reguła kodowania modelu

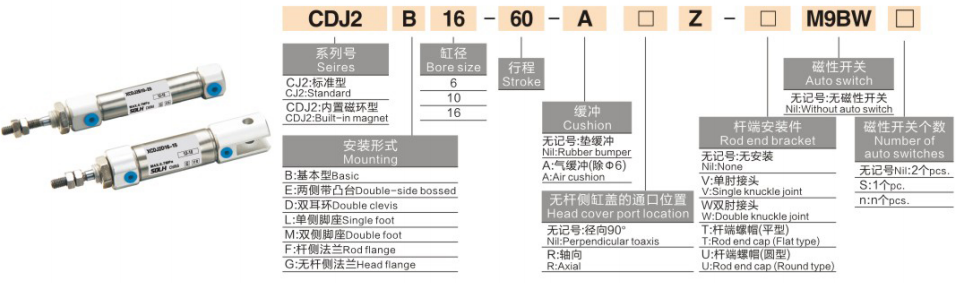

   1. Przykład modelu: CDJ2B16-50Z-B

   2. Przykłady standardowych zamówień

     -- CDJ2B10-30-B: Otwór 10, skok 30, dwustronnego działania, gumowa poduszka, wyposażony w magnes

     -- CDJ2E6-15-B: Otwór 6, skok 15, powrót sprężyną jednostronnego działania

     -- CDJ2KB16-50-B: Otwór 16, skok 50, nieobrotowe tłoczysko sześciokątne

Dane techniczne uniwersalnego rdzenia

Teoretyczna siła ciągu i uciągu @ 0,5 MPa (pojedynczy pręt, jednostka: N)

   1. Dwustronnego działania CDJ2B

   2. CDJ2E jednostronnego działania (sprężyna powrotna @ 0,5 MPa)

Formy montażowe i modele pochodne

   1. Akcesoria montażowe

     -- B Typ podstawowy: montaż bezpośredni poprzez gwinty zaślepek (najczęściej stosowane)

     -- Kołnierz F: mocowanie kołnierzowe po stronie tłoczyska/głowicy

     -- L Wspornik stopy: mocowanie pojedynczą stopą

     -- D Podwójny łącznik: Tylny podwójny łącznik (φ10/16)

     -- E Mocowanie z występem: Wypustki montażowe w wielu orientacjach na zaślepkach końcowych

   2. Główny szereg pochodnych

     -- CDJ2B: Standardowy dwustronnego działania

     -- CDJ2E: Jednostronnego działania, cofanie sprężynowe (automatyczne cofanie po przecięciu powietrzem)

     -- CDJ2ET: jednostronnego działania, wysuwanie sprężynowe (automatyczne wysuwanie po przecięciu powietrzem)

     -- CDJ2KB: Nieobrotowe sześciokątne tłoczysko

     -- CDJ2RB: Wąska wersja do montażu bezpośredniego, bez występów montażowych

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu: Oblicz wymagany ciąg/obciążenie, rezerwa ≥50% marginesu bezpieczeństwa; wybierz mniejszy otwór, aby uzyskać wyższą prędkość cykliczną.

   2. Potwierdzenie skoku: Dodaj dodatkowy margines 10 ~ 20 mm przy efektywnym skoku; Maksymalny skok: dwustronnego działania 200 mm, jednostronnego działania 100 mm.

   3. Dopasowanie konfiguracji

     -- Typ działania: dwustronnego działania → B; sprężyna jednostronnego działania → E; pozycjonowanie zapobiegające skręcaniu → KB

     -- Poduszka: Praca z dużą prędkością, wybierz poduszkę powietrzną Z

     - Sygnał zwrotny o położeniu: wybierz model wyposażony w magnes, dopasuj przełączniki magnetyczne M9B/A93

Podsumowanie w jednym zdaniu
