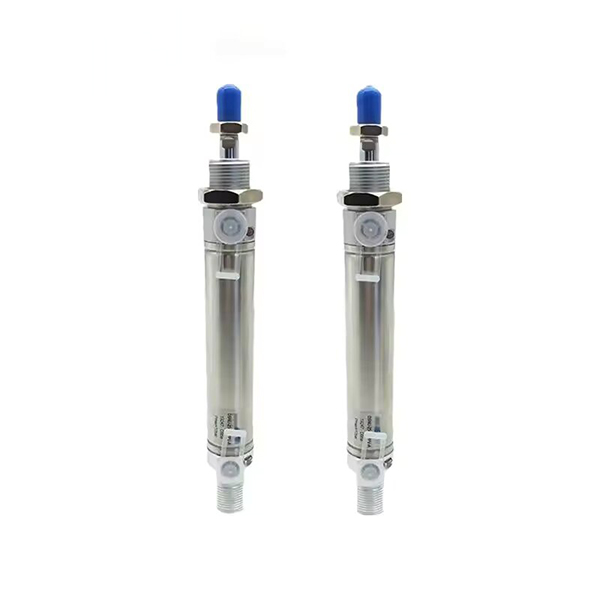

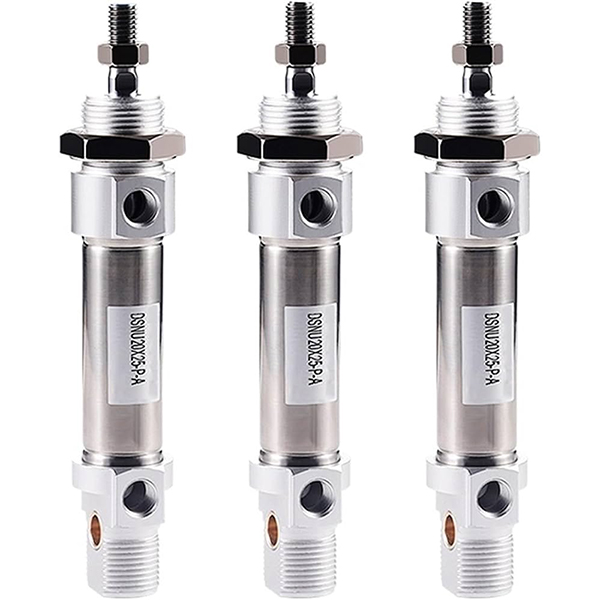

Minicylinder ze stali nierdzewnej serii DSNU | Cylinder pneumatyczny odporny na korozję zgodny z normą ISO 6432

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i podstawowe cechy konstrukcyjne

     Seria SOLH DSNU to wysokowydajny minicylinder pneumatyczny ze stali nierdzewnej, w pełni zgodny z międzynarodowymi normami ISO 6432 i CETOP RP52P. Obejmuje zakres średnic od φ8 do φ63 mm, jest wyposażony w rurę cylindra i tłoczysko wykonane w całości ze stali nierdzewnej SUS304, samoregulującą amortyzację pneumatyczną, doskonałą odporność na korozję i wyjątkowo długą żywotność. Kompatybilny z seriami FESTO DSNU, SMC CM2 i Airtac MG, jest szeroko stosowany w przemyśle spożywczym, farmaceutycznym, elektronicznym, opakowaniowym, tekstylnym i specjalnych zautomatyzowanych scenariuszach z wilgotnymi, słabymi kwasami i słabymi alkaliami.

  1.1 Globalny standard i pełna wymienność

     Wyprodukowano w ścisłej zgodności z uniwersalnymi normami przemysłowymi ISO 6432 i CETOP RP52P, wszystkie wymiary montażowe i specyfikacje interfejsów są ujednolicone na całym świecie. Zapewnia pełną wymienność z minicylindrami głównego nurtu międzynarodowych marek, obsługując wymianę bez modyfikacji i seryjną modernizację standardowego zautomatyzowanego sprzętu.

  1.2 Konstrukcja odporna na korozję w całości ze stali nierdzewnej

     Zastosowanie najwyższej jakości rury cylindra i tłoczyska ze stali nierdzewnej SUS304, dopasowanej do kutych pokryw końcowych ze stopu aluminium. Zintegrowana struktura materiału zapewnia doskonałą odporność na rdzę, korozję i wysoką wytrzymałość, doskonale dostosowując się do trudnych warunków, takich jak wysoka wilgotność, kurz, słaby kwas i słabe zasady, znacznie przewyższając trwałość zwykłych aluminiowych minicylindrów.

  1.3 Twarda struktura zagniatana na rolkach

     Zastosowanie profesjonalnej technologii uszczelniania zagniatania rolkowego do połączenia pokrywy końcowej o szczelnej i mocnej ogólnej strukturze, wyjątkowej odporności na wibracje i stabilnej pracy. Opływowy, okrągły, prosty kształt charakteryzuje się prostą konstrukcją oraz wygodnym codziennym demontażem i konserwacją, co zmniejsza późniejsze koszty eksploatacji.

  1.4 Zróżnicowane opcje ruchu i kompaktowe typy krótkie

     • Podwójne działanie DSNU: Ruch posuwisto-zwrotny wlotu powietrza z dwoma końcami, najbardziej uniwersalny typ standardowy dla konwencjonalnej automatyzacji liniowej.

     • DSNU-…-P jednostronnego działania (wypychany): Konstrukcja wypychana sprężynowo, automatyczne wysuwanie po awarii zasilania w przypadku scenariuszy resetu bezpieczeństwa.

     • DSNU-…-R jednostronnego działania (odciągnięcie): Konstrukcja ze sprężyną powrotną, automatyczne cofanie po awarii zasilania dla mechanizmów zabezpieczających.

     • Poduszka samoregulująca DSNU-…-PPV: Inteligentny, samoregulujący bufor pneumatyczny z podwójną końcówką, nie wymagający ręcznej regulacji, odpowiedni do pracy z dużą prędkością w pełnym zakresie ciśnień.

     • Krótki typ DSNU-S: Długość całkowita krótsza o 35 mm i szerokość o 40% węższa niż typ standardowy, dostosowany do scenariuszy instalacji w bardzo wąskich przestrzeniach.

  1.5 Ulepszona poduszka i system uszczelnień o niskim tarciu

     Standardowo wyposażony w elastyczną podkładkę buforową (P) do podstawowej redukcji hałasu i uderzeń; opcjonalna innowacyjna samoregulująca poduszka powietrzna PPV, dostosowująca się do pełnego zakresu ciśnienia 0,1 ~ 1,0 MPa z automatycznym adaptacyjnym buforowaniem dla częstych ruchów z dużą prędkością. Wyposażony w dwukierunkowe uszczelnienie kompozytowe o niskim tarciu i wbudowany rowek do przechowywania oleju, cylinder charakteryzuje się wyjątkowo niskim ciśnieniem rozruchowym, stabilną pracą bezolejową i żywotnością ponad 8 milionów cykli.

  1.6 Konfiguracja precyzyjnej indukcji magnetycznej

     Opcjonalny wbudowany pierścień magnetyczny (kod A) jest kompatybilny z przełącznikami magnetycznymi serii FESTO SMT i SMC M9B, realizując dokładne wykrywanie położenia tłoka w czasie rzeczywistym i kontrolę powiązania sygnału PLC, wspierając automatyczne pozycjonowanie cykli i inteligentne monitorowanie.

2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

 1. Typowa struktura modelu: DSNU25-100-PPV-A-MQ

  2. Przykłady zamówień standardowych

     • Model magnetyczny z poduszką PPV o podwójnym działaniu: DSNU32-75-PPV-A-MQ (otwór 32 mm, skok 75 mm, boczne mocowanie kołnierzowe, wyposażenie magnetyczne)

     • Model z elastyczną poduszką o podwójnym działaniu, krótkiego typu: DSNU-S20-50-P-A (otwór 20 mm, skok 50 mm, ultrakompaktowy krótki korpus, wyposażony w magnes)

     • Model ze sprężyną powrotną jednostronnego działania: DSNU16-30-R-P-A (otwór 16 mm, skok 30 mm, reset sprężynowy, wyposażenie magnetyczne)

3. Podstawowe parametry techniczne (typ standardowy)

4. Wykres referencyjny teoretycznego ciągu i naprężenia 0,5 MPa (pojedynczy pręt)

  4.1 Dane dotyczące działania podwójnego działania (DSNU).

  4.2 Dane dotyczące działania jednostronnego działania (DSNU-R ze sprężyną powrotną).

5. Formy montażowe i modele pochodne

  5.1 Zróżnicowane uniwersalne metody montażu

     • Kołnierz bocznego przyłącza MQ: Standardowy montaż na stałe na kołnierzu z bocznym wlotem powietrza, najbardziej uniwersalny typ dla konwencjonalnych układów automatyki

     • MA Kołnierz przyłącza osiowego: Konstrukcja osiowego wlotu powietrza, specjalnie dostosowana do ograniczonej przestrzeni montażowej osiowej

     • Montaż bezpośredni MH: Struktura bezpośredniego mocowania pokrywy końcowej, ultracienki korpus do montażu w wąskiej przestrzeni

     • Jednostka zaciskowa KP: Wbudowana funkcja blokowania do ustalania dowolnej pozycji skoku i pozycjonowania zapobiegającego przesunięciu

     • Kołnierz przedni/tylny FA/FB: Mocowanie z płaskim kołnierzem z przodu i z tyłu, w pełni kompatybilne z akcesoriami montażowymi zgodnymi ze standardem ISO

  5.2 Seria podstawowych instrumentów pochodnych

     • Norma DSNU: Uniwersalny typ dwustronnego działania z gumką lub buforem powietrznym do ogólnej automatyzacji

     • Krótki typ DSNU-S: Kompaktowy, skrócony korpus, przeznaczony wyłącznie do instalacji w bardzo wąskich przestrzeniach

     • DSNU-…-P/R jednostronnego działania: Modele jednostronnego działania ze sprężyną wypychającą / sprężyną powrotną do warunków pracy z resetem bezpieczeństwa

     • Poduszka samoregulująca DSNU-…-PPV: Inteligentne buforowanie adaptacyjne, preferowane w przypadku szybkiej i częstej pracy cyklicznej

6. Porównanie wyboru DSNU, CM2 i MG

7. Przewodnik szybkiego wyboru w 3 krokach

     1. Wybór otworu: Wybierz odpowiedni rozmiar otworu w zależności od rzeczywistej masy ładunku, rezerwując ponad 50% marginesu bezpieczeństwa. Priorytetowo traktuj serię DSNU pod kątem dużej prędkości działania, odporności na korozję i zgodności z międzynarodowymi standardami.

     2. Wybór skoku: Rzeczywisty skok roboczy plus margines bezpieczeństwa 10–20 mm; przestrzegać standardowych ograniczeń skoku: dwustronnego działania ≤500 mm, jednostronnego działania ≤150 mm.

     3. Konfiguracja funkcjonalna: Wybierz samoregulującą poduszkę powietrzną PPV do pracy z dużą prędkością (>500 mm/s); wybierz krótki typ DSNU-S dla wąskiej przestrzeni instalacyjnej; dopasuj pierścień magnetyczny + przełączniki SMT/M9B do automatycznego wykrywania położenia.

Podsumowanie w jednym zdaniu

     Minicylinder SOLH DSNU ISO 6432 ze stali nierdzewnej ma w pełni odporną na korozję konstrukcję ze stali nierdzewnej, samoregulujące się inteligentne buforowanie, bezolejową, długą żywotność i zróżnicowane opcje montażu, służąc jako uniwersalne rozwiązanie minicylindrów o wysokim standardzie do sprzętu spożywczego, farmaceutycznego, elektronicznego i automatyki do pracy w trudnych warunkach.
