Minicylinder ze stali nierdzewnej serii MG | Standardowy siłownik pneumatyczny odporny na korozję JIS

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i podstawowe cechy konstrukcyjne

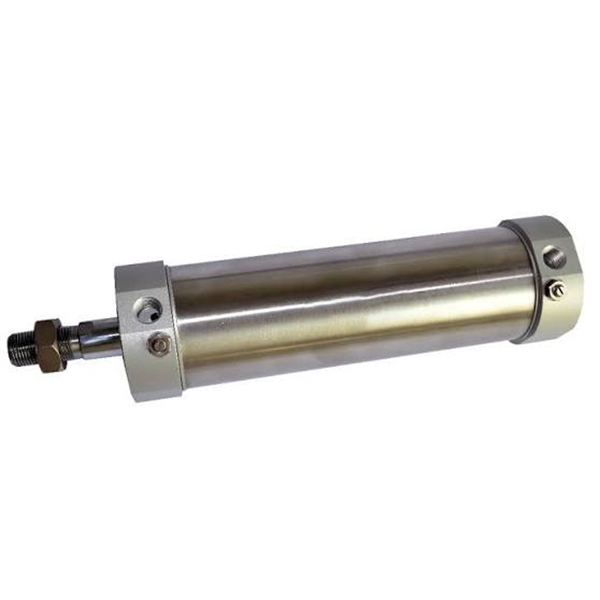

     Seria SOLH MG to trwałe minicylindry pneumatyczne wykonane w całości ze stali nierdzewnej, wyprodukowane zgodnie ze standardami przemysłowymi JIS. Obejmuje zakres otworów od φ20 do φ63 mm, plasując się pomiędzy ekonomiczną serią MA a wysokiej klasy serią CM2. Charakteryzuje się doskonałą odpornością na korozję, odpornością na wibracje i wyjątkowo długą żywotnością, zapewnia wyjątkową wydajność kosztową. W pełni wymienne z serią SMC CM2/CM3, są szeroko stosowane w scenariuszach automatyzacji o średnich i wysokich standardach, w tym w przemyśle spożywczym, farmaceutycznym, opakowaniowym, elektronicznym, wilgotnym i słabo kwasowo-zasadowym.

  1.1 Standard JIS i wysoka wymienność

     Wyprodukowane ściśle według specyfikacji standardu JIS, z ujednoliconymi wymiarami montażowymi i standardami interfejsów. Zapewnia doskonałą wymienność wymiarową i strukturalną z cylindrami serii SMC CM2 i CM3, obsługując wymianę bez modyfikacji, modernizację sprzętu wsadowego i ustandaryzowane automatyczne dopasowywanie linii.

  1.2 Pełna konstrukcja antykorozyjna ze stali nierdzewnej

     Zastosowanie najwyższej jakości rury cylindra i tłoczyska ze stali nierdzewnej SUS304, dopasowanej do osłon końcowych ze stopu aluminium o wysokiej wytrzymałości. Zintegrowana struktura materiału zapewnia doskonałą odporność na rdzę, korozję i ciśnienie, stabilnie dostosowując się do trudnych warunków pracy, takich jak wysoka wilgotność, kurz, słaby kwas i słabe zasady, znacznie przewyższając zwykłe ekonomiczne cylindry pod względem przystosowania się do środowiska.

  1.3 Trwała struktura kapsułkowania nitów

     Zastosowanie profesjonalnej technologii kapsułkowania za pomocą nitów do integracji zagniatania pokrywy końcowej i rury cylindra. Ogólna konstrukcja jest szczelna i mocna, ma dużą odporność na wibracje i uderzenia, co pozwala uniknąć luźnych połączeń podczas długotrwałej pracy z wysoką częstotliwością. Opływowy, okrągły, prosty kształt charakteryzuje się prostą konstrukcją i wygodną codzienną konserwacją, zmniejszając koszty operacyjne i konserwacyjne.

  1.4 Zróżnicowany ruch i pochodne funkcjonalne

     • MG Podwójne działanie: Ruch posuwisto-zwrotny wlotu powietrza z dwoma końcami, najbardziej uniwersalny typ standardowy dla konwencjonalnej automatyzacji liniowej.

     • MSG jednostronnego działania (wypychanie): Konstrukcja wypychana sprężynowo, automatyczne wysuwanie po awarii zasilania dla mechanizmów resetowania bezpieczeństwa.

     • MTG jednostronnego działania (odciągnięcie): Konstrukcja ze sprężyną powrotną, automatyczne cofanie po awarii zasilania w scenariuszach pozycjonowania ochronnego.

     • Podwójny drążek MGD: Tłoczysko wyjściowe z podwójną końcówką, realizujące ruch synchroniczny i podwójny efektywny skok dla precyzyjnej przekładni synchronicznej.

     • Regulowana poduszka MGC: Podwójne działanie z regulowanym buforem powietrza z podwójną końcówką, skutecznie redukujące hałas i uderzenia w przypadku pracy cyklicznej z dużą prędkością.

     • Poduszka na podwójne pręty MGCD: Konstrukcja z podwójnym prętem wyposażona w regulowany bufor powietrza, łącząca pracę synchroniczną i stabilną pracę przy dużych prędkościach.

  1.5  Niezawodny bufor i system uszczelniający o niskim tarciu

     Standardowo wyposażony w wysokiej jakości gumową nakładkę antykolizyjną zapewniającą podstawowe buforowanie i redukcję hałasu; Ulepszone modele MGC/MGCD obsługują ręcznie regulowaną poduszkę powietrzną z dwoma końcami, doskonale dostosowującą się do warunków pracy przy dużych prędkościach i dużym obciążeniu. Dzięki zastosowaniu dwukierunkowego uszczelnienia kompozytowego o specjalnym kształcie z wbudowanym rowkiem do przechowywania oleju cylinder charakteryzuje się wyjątkowo niskim ciśnieniem rozruchowym, stabilną pracą bezolejową i żywotnością ponad 8 milionów cykli.

  1.6. Wbudowana indukcja magnetyczna pełnej serii

     Cała seria MG ma wbudowany pierścień magnetyczny (kod S w standardzie, nieusuwalny), kompatybilny z przełącznikami magnetycznymi serii Airtac CS1-G i SMC M9B. Obsługuje dokładne wykrywanie położenia tłoka w czasie rzeczywistym i łączenie sygnałów elektrycznych, realizując automatyczne pozycjonowanie cykli i inteligentne monitorowanie sprzętu.

2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

 1. Typowa struktura modelu: MG25-100S-CM-FA

 2. Przykłady zamówień standardowych

     • Standardowy model magnetyczny dwustronnego działania: MG32-75S-CM (otwór 32 mm, skok 75 mm, okrągły ogon, wbudowany pierścień magnetyczny)

     • Model z podwójną poduszką o regulowanym działaniu: MGC40-100S-CA (otwór 40 mm, skok 100 mm, wahliwy ogon, regulowana poduszka powietrzna)

     • Model ze sprężyną powrotną jednostronnego działania: MTG20-50S-U (otwór 20 mm, skok 50 mm, płaski koniec, reset jednostronnego działania)

3. Podstawowe parametry techniczne (typ standardowy)

4. Wykres referencyjny teoretycznego ciągu i naprężenia 0,5 MPa (pojedynczy pręt)

  4.1 Dane dotyczące działania podwójnego działania (MG).

  4.2 Dane dotyczące działania jednostronnego działania (MTG ze sprężyną powrotną).

5. Formy montażowe i modele pochodne

  5.1 Zróżnicowane uniwersalne metody montażu

     • Okrągły ogon CM: Standardowy montaż prosty, najbardziej uniwersalny typ dla konwencjonalnej, stałej pracy liniowej

     • CA Swing Tail: Ruchoma konstrukcja ogona, specjalnie przystosowana do oscylacji i przerzucania mechanizmów mechanicznych

     • U Płaski ogon: Kompaktowa konstrukcja z płaskim ogonem, odpowiednia do ultracienkiej i wąskiej przestrzeni instalacyjnej

     • Kołnierz przedni/tylny FA/FB: Mocowanie płaskiego kołnierza z przodu i z tyłu, stabilna instalacja pionowa do pozycjonowania przy dużym obciążeniu

     • Wspornik stopy LB: Osiowe mocowanie podstawy stopy, wygodny montaż boczny i rozmieszczenie wyposażenia

     • Podwójny wspornik ucha SDB: Konstrukcja z podwójnymi zawiasami, elastyczne działanie wahliwe dla specjalnych scenariuszy połączeń

  5.2 Seria podstawowych instrumentów pochodnych

     • Standardowe podwójne działanie MG: Uniwersalny model wyposażony w magnes do ogólnej automatyzacji średniego standardu

     • Jednostronne działanie MSG/MTG: Sprężyna wypychająca / sprężyna powrotna do resetowania bezpieczeństwa i pozycjonowania ochronnego

     • Podwójny drążek MGD: Dwustronna synchroniczna struktura wyjściowa, podwajająca skok i poprawiająca stabilność pracy

     • Regulowana poduszka MGC: Ulepszona struktura bufora powietrza, preferowana w przypadku częstej pracy cyklicznej z dużą prędkością

     • Poduszka na podwójne pręty MGCD: Integracja synchronizacji podwójnego pręta i regulowanego buforowania dla precyzyjnego sprzętu o dużej prędkości

6. Porównanie wyboru MG, MA i CM2

7. Przewodnik szybkiego wyboru w 3 krokach

     1. Wybór otworu: Wybierz odpowiedni rozmiar otworu w oparciu o rzeczywistą masę ładunku, rezerwując ponad 50% marginesu bezpieczeństwa. Priorytetowo traktuj serię MG w warunkach średnio-wysokiego obciążenia i odporności na korozję.

     2. Wybór skoku: Rzeczywisty skok roboczy plus margines bezpieczeństwa 10–20 mm; przestrzegać standardowych ograniczeń skoku: dwustronnego działania ≤500 mm, jednostronnego działania ≤150 mm.

     3. Konfiguracja funkcjonalna: Wybierz MG dla standardowego podwójnego działania, MTG dla jednostronnego działania ze sprężyną powrotną, MGC dla wymagań amortyzacji z dużą prędkością. Cała seria jest wstępnie wyposażona w pierścienie magnetyczne, kompatybilne z przełącznikami magnetycznymi CS1-G i M9B do wykrywania położenia.

Podsumowanie w jednym zdaniu

     Standardowy minicylinder SOLH MG JIS ze stali nierdzewnej równoważy wysoką odporność na korozję, długą żywotność i wydajność kosztową, ze zróżnicowanymi opcjami ruchu i montażu, służąc jako optymalne rozwiązanie pneumatyczne średniej klasy dla urządzeń do automatyzacji żywności, farmaceutyków, opakowań i wilgotnych środowisk.
