Wielopozycyjny siłownik kompaktowy SOLH MD do swobodnego montażu jest wyposażony w gwintowane otwory montażowe po sześciu stronach korpusu bloku, co umożliwia montaż bez wsporników pod dowolnym kątem. Jest o 30% ~ 50% cieńszy niż standardowe cylindry okrągłe, aby dopasować się do wąskiego układu sprzętu o dużej gęstości. Pięć podmodeli obejmuje wszystkie tryby pracy: standardowy jednoprętowy MD o podwójnym działaniu, jednoprętowy jednostronnego działania MSD (sprężyna rozciągająca) / MTD (sprężyna cofająca), dwuprętowy MDD zapobiegający skręcaniu i dwuprętowy MDJ z regulacją skoku. Rozmiary otworów wahają się od 6 do 32 mm przy standardowych skokach 5 ~ 60 mm. Każde urządzenie ma wbudowany przedni gumowy bufor i podwójne boczne gniazda na czujniki magnetyczne; przyrostek-S oznacza zintegrowany magnes trwały kompatybilny z kontaktronami CMSH/DMSH. W tłoczysku zastosowano zintegrowaną tuleję samosmarującą, która zapewnia płynną pracę bez oleju. Warianty z podwójnym prętem eliminują ugięcie boczne pod wpływem przesuniętych obciążeń, natomiast MDJ posiada tylną śrubę regulacyjną umożliwiającą elastyczną i precyzyjną regulację skoku. Szeroko stosowany do lekkiego zaciskania, wyrzucania, zaciskania i precyzyjnego pozycjonowania miniaturowych przyrządów w maszynach 3C, półprzewodnikowych i ogólnych małych maszynach automatyki.

Cienki cylinder prowadzony o wysokiej sztywności SOLH CQM jest wymienny z SMC CQM/CDQM. Zbudowany na cienkiej konstrukcji cylindrycznej CQ2 ze zintegrowanymi równoległymi podwójnymi drążkami prowadzącymi, utrzymuje tę samą długość korpusu co CQ2 i eliminuje potrzebę stosowania zewnętrznych prowadnic. Jego wytrzymałość na obciążenia boczne jest 2~4 razy większa niż w przypadku standardowych cylindrów CQ2, przy tolerancji obrotu tłoczyska ≤±0,2°. Warianty obejmują niemagnetyczny CQM, wyposażony w magnes CDQM i model o długiej żywotności CQM-XB24. Wyposażone w gumowe zderzaki na obu końcach i umożliwiające pracę bezolejową. Rozmiary otworów φ12~100mm, wymiary montażowe zgodne z CQ2/CQS. Idealny do precyzyjnego pchania i mocowania osprzętu z krótkim skokiem przy obciążeniu offsetowym w automatyce montażu elektroniki.

Ultrakompaktowy, precyzyjny pneumatyczny stół przesuwny SOLH MXJ jest wymienny z serią SMC MXJ. Wyposażony w zintegrowaną prowadnicę liniową kulkową ze stali nierdzewnej, osiąga dokładność równoległości 0,005 mm i dokładność powtarzalnego pozycjonowania ± 0,01 mm. Ultracienki, lekki korpus umożliwia montaż z trzech stron od góry, od dołu i z boku, jest o 30% ~ 50% mniejszy niż stoły przesuwne MXQ. Rozmiary otworów φ4,5 ~ 16 mm, wyposażone w dwustronne gumowe bufory i opcjonalne metalowe ograniczniki dla regulowanego skoku 0 ~ 5 mm. Symetryczna konstrukcja umożliwia wymianę rurociągów i czujników pomiędzy lewą i prawą stroną, odpowiednią do czystych środowisk bezolejowych. Zdolne do stabilnego ruchu o krótkim skoku o wysokiej częstotliwości, powszechnie stosowane w ruchu liniowym na poziomie mikronów w obsłudze mikronów 3C, kontroli optycznej, montażu miniaturowym i kompaktowym sprzęcie automatyki medycznej.

Bardzo precyzyjny pneumatyczny stół przesuwny SOLH MXP jest wymienny z serią SMC MXP. Wykorzystuje zintegrowany korpus ze stali nierdzewnej martenzytycznej i wbudowaną prowadnicę liniową kulkową, osiągając równoległość ruchu 0,004 mm, błąd obrotu do ± 0,03° i dokładność powtarzalnego pozycjonowania ± 0,01 mm. Niezwykle wąska, kompaktowa obudowa jest o 10–20% węższa niż modele MXJ i umożliwia montaż z trzech stron oraz możliwość przełączania orurowania osiowego/bocznego. Rozmiary otworów φ6 ~ 16 mm wyposażone w standardowe bufory gumowe, opcjonalne ograniczniki metalowe i bufory hydrauliczne dostępne dla φ8 i większych. Obsługuje wolne od oleju, czyste środowisko i stabilne tłoczenie zwrotne o wysokiej częstotliwości. Idealny do stacji automatyki o ograniczonej przestrzeni wymagających ścisłej precyzji ruchu, takich jak kontrola optyczna, łączenie chipów, montaż mikroelementów i najwyższej jakości sprzęt medyczny.

Wąski, kompaktowy pneumatyczny stół przesuwny SOLH MXH jest wymienny z serią SMC MXH. Napędzany podwójnym tłokiem i wyposażony w prowadnicę z krążącymi kulkami, przyjmuje bardzo wąski korpus, odpowiedni do gęstego układu obok siebie. Charakteryzuje się doskonałą odpornością na przesunięcie i skręcanie z dopuszczalnym momentem obrotowym około 6 razy większym niż tradycyjne prowadnice MXU, dokładnością powtarzalnego pozycjonowania ± 0,02 mm i maksymalnym standardowym skokiem do 60 mm. Obsługuje montaż w 4 kierunkach i orurowanie z 3 stron, jest wyposażony w wbudowany magnes kompatybilny z różnymi przełącznikami magnetycznymi, dwustronne bufory gumowe i umożliwia ciągłą pracę bezolejową. Rozmiary otworów φ6 ~ 20 mm, szeroko stosowane do średnioprecyzyjnego przenoszenia o wysokiej częstotliwości i długim skoku komponentów 3C i małych części z tworzyw sztucznych pod obciążeniem wspornikowym lub jednostronnym w urządzeniach automatyki o ograniczonej przestrzeni.

Zintegrowany pneumatyczny stół przesuwny SOLH MXS o wysokiej sztywności jest w pełni wymienny z serią SMC MXS. Wykorzystuje napęd dwutłokowy i wstępnie naprężone szyny prowadzące z rolkami poprzecznymi, co zapewnia ruch z zerowym luzem, zapewniając dwukrotnie większy nacisk niż prowadnice jednocylindrowe z tym samym otworem i powtarzalną dokładnością pozycjonowania do ± 0,01 mm. Ultra cienka zintegrowana konstrukcja pozwala zaoszczędzić 30% ~ 50% przestrzeni montażowej w porównaniu z cylindrem dzielonym i zewnętrznymi zestawami prowadnic. Obsługiwany jest trójstronny montaż z otworami na kołki pozycjonujące (dolny, boczny i osiowy). Rozmiary otworów φ6~25mm przy standardowych skokach 10~150mm, opcjonalnie regulatory skoku 0~5mm. Wbudowany magnes pasuje do przełączników magnetycznych i umożliwia pracę bezolejową. Szeroko stosowany do bardzo sztywnego i precyzyjnego transferu liniowego w półprzewodnikach, precyzyjnym montażu 3C i stacjach wyrównywania komponentów optycznych.

Ekonomiczny pneumatyczny stół przesuwny SOLH MXQ jest wymienny z serią SMC MXQ. Wykorzystuje napęd dwutłokowy i nienaprężoną wstępnie prowadnicę kulkową z recyrkulacją, zbudowaną jako ultracienka, lekka zintegrowana jednostka o niższej wysokości i lżejszej niż MXS, osiągająca dokładność powtarzalnego pozycjonowania ± 0,02 mm. Dostępny jest montaż trójstronny z otworami na kołki pozycjonujące (dolny, boczny i osiowy). Rozmiary otworów φ6~25mm, skok standardowy 10~150mm, opcjonalnie regulatory skoku 0~5mm. Wbudowany magnes pasuje do przełączników magnetycznych i umożliwia pracę bezolejową. Jako ekonomiczny podstawowy siłownik liniowy pasuje do projektów o ograniczonym budżecie i jest szeroko stosowany do przenoszenia wysokiej częstotliwości małych części elektronicznych i plastikowych pod niewielkim obciążeniem oraz do zautomatyzowanych linii montażowych o standardowej precyzji.

Ultracienki pneumatyczny stół przesuwny SOLH Richge MXF o dużej sztywności jest wymienny z serią SMC MXF. Cylinder i prowadnica rolkowa są rozmieszczone równolegle, a wysokość korpusu jest zmniejszona o 40% w porównaniu z równoważnymi modelami MXS, co idealnie nadaje się do urządzeń automatyki o ograniczonym prześwicie pionowym. Obsługuje podwójny montaż na górze i na dole z otworami na kołki pozycjonujące, dokładność powtarzalnego pozycjonowania ± 0,02 mm, rozmiary otworów φ8 ~ 20 mm i maksymalny standardowy skok 100 mm. Standardowo wyposażone w dwustronne bufory poliuretanowe, opcjonalne regulatory skoku X10/X11 i bufory hydrauliczne. Wbudowany magnes współpracuje z przełącznikami magnetycznymi i umożliwia bezolejową pracę w długich cyklach. Szeroko stosowany do przenoszenia przy średnim obciążeniu i długim skoku, takiego jak obsługa modułów 3C, precyzyjne prasowanie i przełączanie stacji.

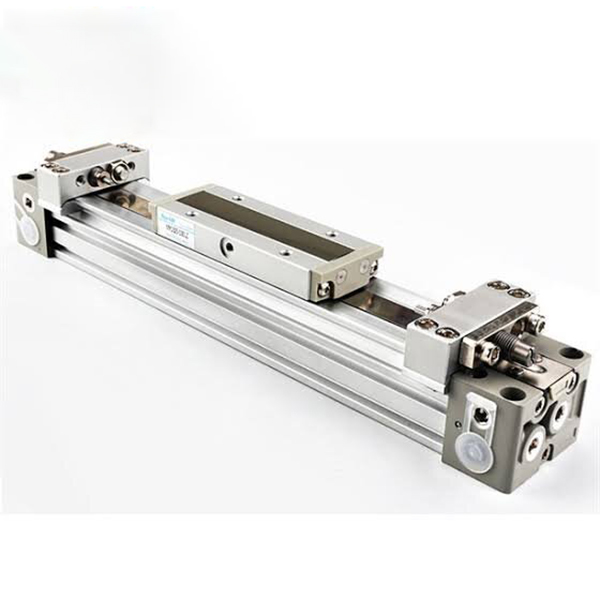

Podstawowy cylinder beztłoczyskowy SOLH MY1B z przegubem mechanicznym zapewnia pełną zamienność z odpowiednimi modelami SMC. Wyposażony w wewnętrzny pas uszczelniający i zewnętrzny pas pyłoszczelny, eliminuje zewnętrzne tłoczysko, którego całkowita długość montażowa jest bliska efektywnemu skokowi i pozwala zaoszczędzić ponad 50% miejsca na rozmieszczenie w porównaniu z cylindrami z drążkiem kierowniczym. Rozmiary otworów wahają się od φ10 do 100 mm z maksymalnym skokiem do 5000 mm. Stół przesuwny jest sztywno połączony z tłokiem i charakteryzuje się wyjątkową odpornością na zginanie, co pozwala na bezpośredni montaż pod obciążeniem bez pomocniczych prowadnic przy niewielkich obciążeniach. Dostępne jest orurowanie w czterech kierunkach (przód, tył, bok, dół); modele φ25~40 zapewniają redukcję masy o 17%. Standardowo wyposażone są w regulowane poduszki powietrzne, opcjonalnie w zewnętrzne bufory hydrauliczne i dwustronne regulatory skoku. Wstępnie zarezerwowane rowki pasują do przełączników magnetycznych serii D-M9, a praca bezolejowa jest obsługiwana w czystych warsztatach. Klasyfikacja według nośności: φ10~20 dla lekkich obciążeń, φ25~40 dla średnio-lekkich obciążeń, φ50~63 dla średnich obciążeń, φ80~100 dla ciężkich. Szeroko stosowane w transporcie materiałów na duże odległości, automatycznym uruchamianiu drzwi, przesuwaniu ciężkich przedmiotów podczas obróbki i pozycjonowaniu o długim skoku, pchaniu na niestandardowych liniach automatyzacji jako ekonomiczne uniwersalne rozwiązanie napędu liniowego.
