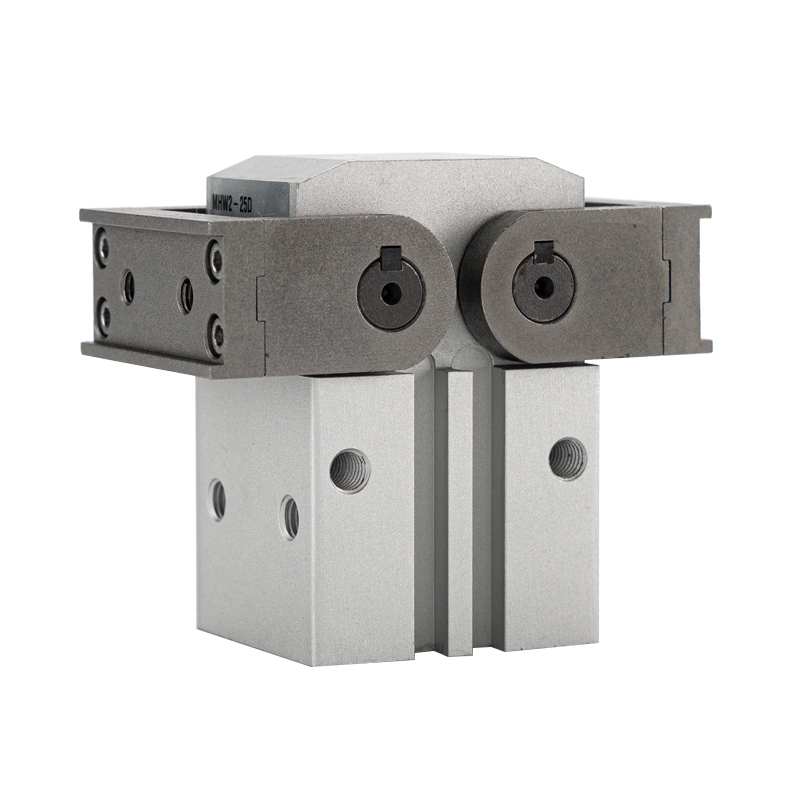

Chwytak pneumatyczny z zębatką i zębnikiem z możliwością obrotu o 180° serii MHW2

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH MHW2 to 2-szczękowy chwytak wahliwy z napędem zębatkowym i całkowitym kątem otwarcia 180°. Mocne strony: precyzyjny, synchroniczny ruch przekładni, bardzo szeroki kąt obrotu 180°, oszczędzający miejsce zarys, czterostronne gniazda montażowe czujników i odporna na kurz, trwała konstrukcja. Powszechnie stosowane do odwracania obrabianych przedmiotów, załadunku/rozładunku, chwytania części o dużych rozmiarach i stanowisk o ograniczonej przestrzeni i staje się głównym wyborem w zastosowaniach chwytaków wahadłowych o dużym kącie.

Struktura podstawowa i cechy konstrukcyjne

     - Zasada działania: Cylinder popycha zębatkę do zębnika napędowego w celu uzyskania synchronicznego obrotu; dwie szczęki poruszają się symetrycznie. Zazębienie przekładni zapewnia doskonałą synchronizację, równomierną siłę mocowania bez odchyleń przesunięcia.

     - Charakterystyka obrotu: każda szczęka obraca się o 90°, całkowite obustronne otwarcie 180°. Całkowicie otwarte szczęki są ustawione prostopadle do korpusu cylindra, zajmując minimalną przestrzeń projekcyjną, co jest idealne do przenoszenia materiałów wymagających uniknięcia mechanicznego.

     -- Układ korpusu: Kwadratowa obudowa z twardego, anodyzowanego aluminium z wbudowanym pierścieniem magnetycznym. Rowki czujnikowe z czterech stron (góra/dół/lewo/prawo) umożliwiają bezpośredni montaż przełączników magnetycznych M9B / A93, co pozwala na nieograniczone rozmieszczenie czujników.

     -Materiał i ochrona: cylinder z twardym utlenianiem, szczęki ze stali stopowej o wysokiej wytrzymałości i pyłoszczelna konstrukcja uszczelniająca. Wąski prześwit zapobiega przedostawaniu się ciał obcych, zapewnia stabilną pracę w zapylonych warunkach warsztatowych i dłuższą żywotność.

     -- Tryb pracy: dwustronnego działania (D). Dwukierunkowy ciąg cylindra napędza obrót biegu do przodu/do tyłu w celu realizacji otwierania i zamykania szczęk.

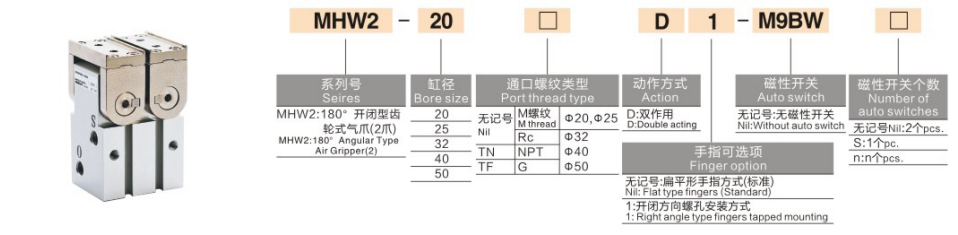

Kompletna reguła kodowania modelu

 1. Przykład modelu: MHW2-32D-M9BW

  2. Przykłady standardowych zamówień

     -- MHW2-25D: Średnica 25, podstawowy model dwustronnego działania, bez przełącznika magnetycznego

     -- MHW2-40D-M9B: Otwór 40, dwustronnego działania, wyposażony w przełącznik magnetyczny M9B

Dane techniczne rdzenia uniwersalnego (ciśnienie zasilania 0,5 MPa)

Podstawowe przewagi konkurencyjne

  1. Bardzo szeroki kąt obrotu 180° i doskonałe wykorzystanie przestrzeni

     -- Szczęki stoją pionowo w stosunku do korpusu przy pełnym otwarciu i zajmują jedynie przestrzeń wystającą z cylindra, odpowiednie dla wąskich stanowisk i procesów wymagających unikania przedmiotu obrabianego i ruchu odwracania.

  2. Synchroniczna skrzynia biegów o wysokiej precyzji

     -- Napęd zębatkowy, błąd synchroniczny ≤0,1°, wyważone symetryczne mocowanie, skutecznie zapobiega poślizgowi przedmiotu obrabianego spowodowanemu jednostronną siłą.

  3. Elastyczny układ czujnika 360°

     -- Przełączniki magnetyczne można zamontować na czterech powierzchniach korpusu, aby zapewnić monitorowanie położenia we wszystkich kierunkach, wygodną instalację i uruchomienie w dowolnej orientacji montażowej.

  4. Konstrukcja pyłoszczelna do pracy w trudnych warunkach

     -- Zoptymalizowane uszczelnienie i mała wewnętrzna szczelina blokują wnikanie pyłu; żywotność mechaniczna ≥5 milionów cykli, stabilna dla długoterminowych zautomatyzowanych linii produkcyjnych o dużej liczbie cykli.

 Formy montażowe i typowe zastosowania przemysłowe

  1. Opcje montażu

     -- Osiowy montaż poziomy: Mocowanie poziome do załadunku i rozładunku linii montażowej

     -- Wzdłużny montaż pionowy: Podnoszenie pionowe w stacjach obracania detali

     -- Boczny montaż boczny: Zacisk boczny dla wąskiej, ograniczonej przestrzeni sprzętowej

  2. Typowe scenariusze zastosowań

     -- Elektronika i sprzęt gospodarstwa domowego: chwytanie i przerzucanie obudów, paneli i komponentów wielkogabarytowych

     -- Części samochodowe: Transport obudów lamp, elementów wykończeniowych wnętrz i małych odlewów

     -- Logistyka i pakowanie: Obsługa pudeł, palet i materiałów w beczkach

     -- Automatyzacja maszyn i formowania wtryskowego: pobieranie dużych detali z obrabiarek i maszyn formierskich

Porównanie wyboru: Obrót przekładni MHW2 VS Obrót krzywki MHY2 VS Chwytak przegubowy MHT2

Przewodnik szybkiego wyboru w 3 krokach

  1. Wybór otworu na podstawie masy przedmiotu obrabianego

     -- 20 ≤ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 10 kg; 40 = 10 ~ 15 kg; 50 = 15 ~ 20 kg. Rezerwa ≥30% marginesu bezpieczeństwa obciążenia.

  2. Weryfikacja kąta wychylenia

     -- Standardowy kąt obrotu pojedynczej szczęki 90°, całkowite otwarcie 180°. Potwierdź wystarczający prześwit, aby uwzględnić wymiary przedmiotu obrabianego i ruch unikania.

  3. Dopasowanie konfiguracji

     -- Sygnał zwrotny położenia: Wykorzystaj czterostronne gniazda montażowe z przełącznikami magnetycznymi serii M9B, aby uzyskać elastyczny układ niezależnie od orientacji instalacji.

     -- Zakurzone środowisko warsztatowe: priorytetem jest MHW2 ze względu na doskonałą pyłoszczelną strukturę uszczelniającą.

Podsumowanie w jednym zdaniu

     Pneumatyczny chwytak SOLH MHW2 z zębatką i zębnikiem odchylany o 180° wykorzystuje synchroniczną przekładnię zębatą z instalacją czterostronnego przełącznika magnetycznego i pyłoszczelnym uszczelnieniem, obsługującym przerzucanie przedmiotu obrabianego przy średnim obciążeniu i przenoszenie materiału; Idealny, oszczędzający miejsce chwytak obrotowy do stanowisk o ograniczonej przestrzeni zajmujących się pakowaniem, motoryzacją i automatyką ogólną.
