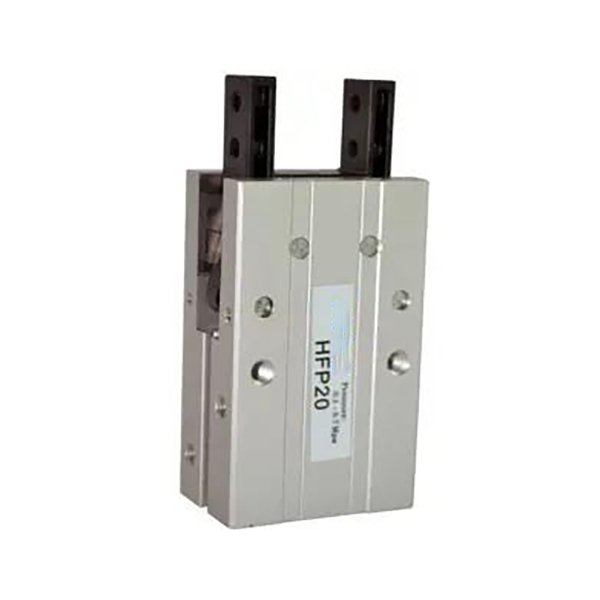

Mechaniczny model równoległy serii HFP

Ekonomiczny, równoległy chwytak pneumatyczny serii HFP

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH HFP wykorzystuje mechaniczną przekładnię dźwigniową do równoległego otwierania i zamykania 2 szczęk. Mocne strony: prosty mechanizm dźwigniowy w konkurencyjnej cenie, stabilna siła mocowania, uniwersalne mocowanie z trzech stron, fabrycznie zamontowany magnes i długa żywotność odporna na zużycie. Jest to ekonomiczne rozwiązanie chwytaka równoległego głównego nurtu do załadunku/rozładunku małych ładunków z dużą częstotliwością i stacji automatycznych wrażliwych na koszty.

Struktura podstawowa i funkcje operacyjne

     - Zasada działania: Tłok popycha zespół dźwigni, aby napędzać dwie szczęki w celu uzyskania ruchu równoległego. Czysto mechaniczny napęd dźwigniowy, mniej komponentów, niskie koszty konserwacji.

     -- Charakterystyka siły: Szczęki zaciskają się, gdy tłok się wysuwa i zwalniają, gdy tłok się cofa. Siła zaciskania jest o 20% ~ 30% większa niż siła otwierania, co zapewnia bezpieczniejsze trzymanie przedmiotu obrabianego.

     - Stabilność i precyzja: Duża powierzchnia styku pomiędzy szczękami a korpusem zmniejsza drgania i poprawia dokładność mocowania. Metalowe płytki oddzielające izolują powierzchnie cierne, aby zmniejszyć ścieranie i wydłużyć żywotność.

     --Elastyczny montaż: trzy powierzchnie montażowe (bok/dół/tył). Zintegrowane rowki czujnikowe umożliwiają bezpośredni montaż przełącznika magnetycznego bez dodatkowych wsporników.

     - Materiał i trwałość: Korpus z twardego anodyzowanego aluminium, odporne na zużycie części dźwigni i szczęki ze stali nierdzewnej. Żywotność cyklu mechanicznego ≥5 milionów razy, odpowiednia do ciągłej pracy automatyki o wysokiej częstotliwości.

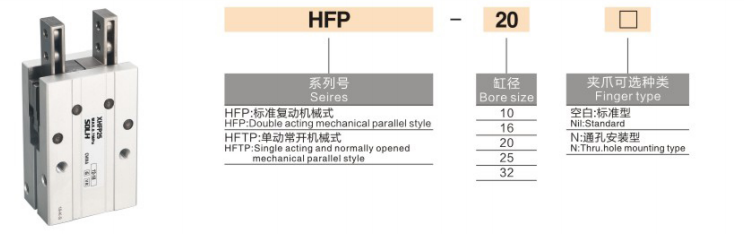

Kompletna reguła kodowania modelu

  1. Przykład modelu: HFP20+2CS1-G

 2. Przykłady standardowych zamówień

     -- HFP16: Otwór 16, podstawowy model dwustronnego działania, bez przełącznika

     -- HFP25N: otwór 25, wersja do montażu przez otwór

     -- HFP32+2CS1-G: Otwór 32, wyposażony w dwa przełączniki magnetyczne CS1-G

Dane techniczne uniwersalnego rdzenia (podwójnego działania @ 0,5 MPa)

Podstawowe przewagi konkurencyjne

   1. Doskonała konstrukcja dźwigni w stosunku do ceny

     -- Prosta przekładnia mechaniczna zmniejsza liczbę części. Wydajność zbliżona do wysokiej klasy chwytaków równoległych, a cena sięga jedynie 1/2 ~ 2/3 modeli z szyną prowadzącą.

   2. Większa siła mocowania zwiększa bezpieczeństwo

     -- Siła zaciskania podczas rozciągania jest o 20% ~ 30% większa niż siła zwalniająca, co zmniejsza ryzyko poślizgu przedmiotu obrabianego w warunkach niewielkiego obciążenia.

   3. Uniwersalny montaż w trzech kierunkach

     -- Otwory montażowe dostępne z boku, u dołu i z tyłu, umożliwiają montaż poziomy, pionowy i boczny, co ułatwia uruchomienie na miejscu.

   4. Wbudowany magnes, gotowy do montażu czujnika

     -- Magnes trwały zintegrowany w standardzie. Rowki ślizgowe zarezerwowane w korpusie dla przełączników CS1-G; nie są potrzebne żadne dodatkowe wsporniki montażowe.

   5. Odporna na zużycie konstrukcja do pracy w wielu cyklach

     -- Metalowe separatory przeciwcierne zmniejszają ścieranie komponentów, zapewniając długą żywotność ciągłych zautomatyzowanych linii produkcyjnych.

Formy montażowe i typowe zastosowania przemysłowe

   1. Opcje montażu

     -- Montaż boczny: Mocowanie poziome do załadunku/rozładunku linii montażowej

     -- Montaż na dole: podnoszenie pionowe do formowania wtryskowego i podnoszenia i umieszczania obrabiarek

     -- Montaż z tyłu: Chwyt boczny w przypadku wąskich stacji

   3. Typowe scenariusze zastosowań

     -- 3C i elektronika: Chwytanie miniaturowych elementów z tworzyw sztucznych, części sprzętowych i obudów akumulatorów

     -- Komponenty samochodowe: Transfer drobnych elementów tłoczących, elementów gumowych i wykończenia wnętrz

     -- Pakowanie i logistyka: Kompletacja małych kartonów, toreb plastikowych i miniaturowych palet

     -- Automatyka ogólna: mocowanie pozycjonujące stanowisko i obsługa ruchu posuwisto-zwrotnego o wysokiej częstotliwości

Porównanie wyboru: Dźwignia HFP VS HFY Pivot VS Chwytak z prowadnicą liniową MHZ2

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu na podstawie masy przedmiotu obrabianego

     -- 10 ≤1 kg; 16 = 1 ~ 2 kg; 20 = 2 ~ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 8 kg. Rezerwa ≥30% marginesu bezpieczeństwa.

   2. Weryfikacja udaru

     -- Upewnij się, że skok szczęki jest ≥ wymiar zewnętrzny przedmiotu obrabianego plus minimalny prześwit 2 mm, aby uniknąć zakłóceń mechanicznych.

   3. Dopasowanie konfiguracji

     -- Automatyczna blokada sygnału: należy wyposażyć dwa przełączniki magnetyczne CS1-G w celu wykrycia stanu otwartego i zamkniętego.

     -- Ograniczony układ sprzętu: montaż HFP z trzech stron zapewnia elastyczne rozwiązania instalacyjne.

Podsumowanie w jednym zdaniu

     Ekonomiczny, równoległy chwytak pneumatyczny SOLH HFP z dźwignią, wyposażony w mechaniczny napęd dźwigniowy o większej sile zaciskania, uniwersalny montaż z trzech stron i wbudowany pierścień magnetyczny, idealne, niedrogie rozwiązanie do chwytania lekkich i średnich ładunków dla wysokiej częstotliwości 3C, pakowania i ogólnie wrażliwych na koszty automatycznych stacji manipulacyjnych.
