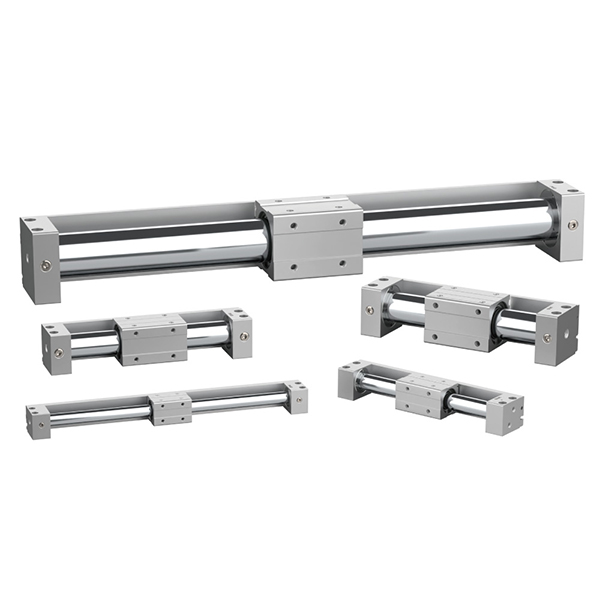

Siłownik beztłoczyskowy ze sprzęgłem magnetycznym SOLH CY3 to ulepszona wersja serii CY1 z pełnowymiarową wymiennością z odpowiednikami SMC. Wykorzystuje bezdotykowy magnetyczny napęd synchroniczny pomiędzy wewnętrznym tłokiem a zewnętrznym wózkiem ślizgowym wewnątrz całkowicie zamkniętej lufy, aby osiągnąć zerowy wyciek powietrza i pracę wolną od zanieczyszczeń. Rozmiary otworów wahają się od φ6 do φ63 mm przy maksymalnym skoku do 5000 mm, co pozwala na zmniejszenie powierzchni montażowej o 50% w porównaniu z konwencjonalnymi cylindrami z drążkiem kierowniczym. Dostępne są dwa warianty: podstawowy typ CY3B wymagający wsporników końcowych i zewnętrznych prowadnic w celu uniknięcia obciążenia mimośrodowego i odsprzęgania magnetycznego; Wersja do montażu bezpośredniego CY3R, mocowana bezpośrednio do podstawy urządzenia, aby zaoszczędzić dodatkową przestrzeń montażową. Wydłużone pierścienie odporne na zużycie obniżają minimalne ciśnienie robocze do 0,12 MPa. Standardowo wyposażone są w gumowe zderzaki z podwójną końcówką, a opcjonalna szybka wersja X160 obsługuje maksymalną prędkość 1500 mm/s. Wstępnie ustawione gniazda mieszczą przełączniki magnetyczne D-M9 do przesyłania informacji zwrotnej o położeniu. Standardowa praca bezolejowa sprawdza się w bezpyłowych warsztatach przemysłu półprzewodnikowego, elektronicznego, medycznego i spożywczego. Obsługuje lekkie i średnie obciążenia od 0,5 kg do 40 kg, umożliwiając przenoszenie detali na duże odległości, uruchamianie drzwi ochronnych i kompaktowy ruch liniowy o długim skoku w automatyce higienicznej.

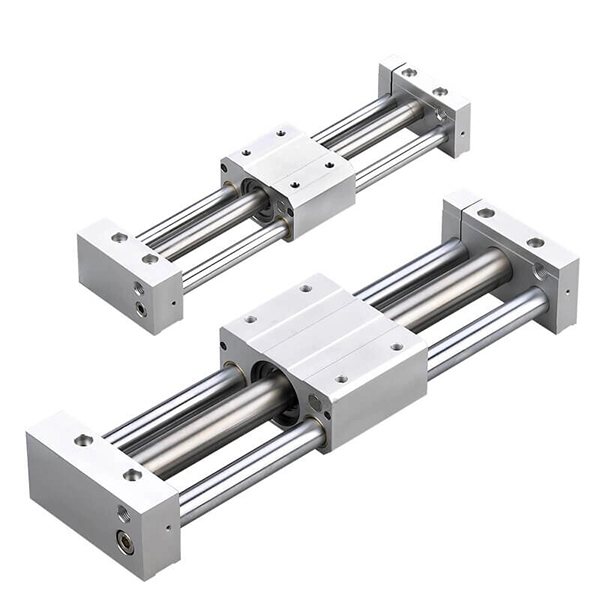

Seria SOLH CY1 to klasyczny, ekonomiczny cylinder beztłoczyskowy ze sprzęgłem magnetycznym, poprzednik ulepszonej serii CY3, w pełni wymienny wymiarowo z oryginalnymi produktami SMC CY1. Wykorzystuje bezdotykowy magnetyczny napęd synchroniczny i całkowicie zamkniętą konstrukcję beczki z zerowym wyciekiem powietrza, odpowiedni do bezolejowych, czystych środowisk pracy w przemyśle elektronicznym, medycznym i spożywczym. Rozmiary otworów wahają się od φ6 do 63 mm, skok standardowy do 1000 mm i maksymalny skok wydłużony 1500 mm przy doskonałej wydajności kosztowej. Dostępnych jest pięć wersji konstrukcyjnych: podstawowy typ CY1B wymagający zewnętrznych prowadnic i wsporników końcowych; CY1S z wbudowanymi łożyskami ślizgowymi do lekkich obciążeń bez dodatkowych prowadnic; Typ łożyska kulkowego CY1L zapewniający płynną pracę posuwisto-zwrotną o wysokiej częstotliwości; Model CY1H o wysokiej precyzji osiągający dokładność powtarzalnego pozycjonowania ± 0,02 mm; Niskoprofilowy typ CY1F o całkowitej wysokości zmniejszonej o 29% dla wąskiej pionowej przestrzeni montażowej. Minimalne ciśnienie początkowe wynosi 0,18 MPa. Urządzenie jest wyposażone w standardowe dwustronne bufory gumowe i opcjonalne zewnętrzne bufory hydrauliczne, kompatybilne z przełącznikami magnetycznymi D-M9 i D-A9 do przekazywania sygnału zwrotnego położenia. Kosztuje mniej niż seria CY3 i stanowi opłacalny wybór w przypadku konwencjonalnej automatyki o ograniczonym budżecie, obejmującej transport materiałów w pomieszczeniach czystych, napędzanie drzwi ochronnych i transport detali na średnie odległości pod lekkimi i średnimi obciążeniami od 0,5 kg do 40 kg.

Siłownik beztłoczyskowy ze sprzęgłem magnetycznym serii SOLH RM został zaprojektowany tak, aby można go było stosować zamiennie z odpowiednikami Airtac. Przyjmuje bezdotykowy magnetyczny napęd synchroniczny i całkowicie zamkniętą konstrukcję cylindra, zapewniającą zerowy wyciek i bezpyłową pracę, odpowiedni do bezolejowych, czystych środowisk w przemyśle elektronicznym, medycznym i spożywczym. Rozmiary otworów wahają się od φ10 do φ40 mm z maksymalnym skokiem 2000 mm, pracują w szerokim zakresie temperatur przemysłowych od -20℃~70℃ i charakteryzują się minimalnym ciśnieniem rozruchowym 0,15 MPa. Dostępne są cztery warianty konstrukcyjne: podstawowy typ RMS bez wbudowanych prowadnic wymagających zewnętrznych szyn i wsporników końcowych przy najniższym koszcie; Standardowy typ RMT zintegrowany z podwójnymi drążkami prowadzącymi i łożyskami ślizgowymi wytrzymującymi zwykłe obciążenia boczne bez dodatkowych prowadnic ułatwiających montaż; Wersja precyzyjna RMTL z wydłużonymi, precyzyjnymi drążkami prowadzącymi, zapewniającymi powtarzalną dokładność pozycjonowania ±0,1 mm; Wzmocniony typ prowadnicy RMH o dużej wytrzymałości i dużej odporności na ugięcie, zapewniający niezależne przenoszenie obciążeń. Standardowo wyposażone są w odboje gumowe dwustronne, opcjonalnie odbojniki regulowane i zewnętrzne odbojniki hydrauliczne zapewniające stabilny ruch do 500 mm/s. Opcjonalne zestawy przełączników magnetycznych pasują do czujników D-M9 w celu uzyskania sygnału zwrotnego położenia. Wbudowane struktury prowadzące zmniejszają dodatkowe koszty zakupu i montażu zewnętrznych prowadnic liniowych. Zapewnia wyjątkową wydajność kosztową w porównaniu z seriami SMC CY1 i CY3, szeroko stosowanymi w transporcie materiałów na duże odległości, uruchamianiu drzwi ochronnych i oszczędzającym miejsce modernizacji konwencjonalnych cylindrów z drążkiem kierowniczym na średniobudżetowych zautomatyzowanych liniach produkcyjnych.

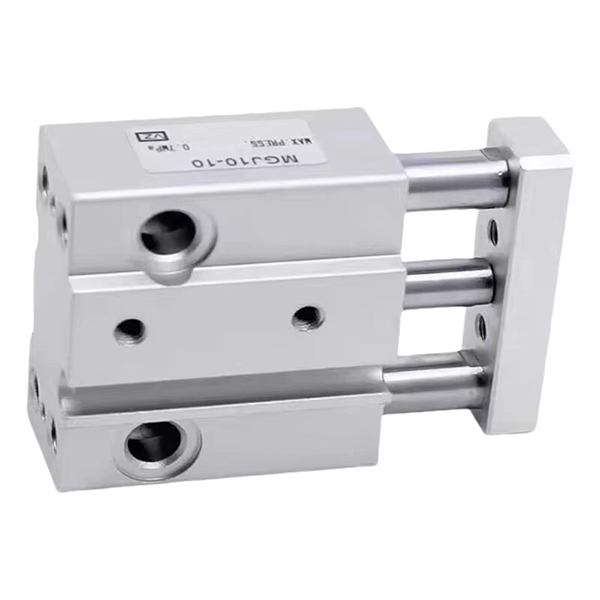

Ultrakompaktowy mini cylinder z prętem prowadzącym SOLH MGJ jest w pełni wymienny ze standardowymi produktami SMC, opracowanymi wyłącznie dla miniaturowej automatyki. Dostarcza tylko dwa małe rozmiary otworów φ6 mm i φ10 mm z bardzo krótkimi skokami od 5 mm do 20 mm. Wbudowane podwójne drążki prowadzące i zintegrowana rama prowadząca zapewniają niezwykle precyzyjne zabezpieczenie przed obrotem w zakresie ±0,1°, zapobiegając przesunięciu kątowemu podczas mocowania i montażu mikroelementów. Niezwykle lekka konstrukcja waży zaledwie 27,3 g dla modelu MGJ6-5. Podwójne powierzchnie montażowe (na dole i z tyłu) oraz scentralizowane orurowanie i okablowanie z jednej strony ułatwiają schludny układ w celu uzyskania gęstego rozmieszczenia wielu cylindrów. Przyjmując bezolejową, bezobsługową konstrukcję z podwójnymi buforami gumowymi, obsługuje stabilne tłoczenie zwrotne wysokiej częstotliwości w zakresie -10 ℃ ~ 60 ℃. Szeroko stosowane w precyzyjnym mocowaniu elementów elektronicznych, pozycjonowaniu PCB, uruchamianiu miniaturowych zaworów w urządzeniach medycznych, podnoszeniu igły do ​​pobierania próbek, regulacji mikroprzemieszczenia w warsztatach czystych półprzewodników i dostrajaniu soczewek optycznych. W porównaniu ze standardowymi siłownikami kompaktowymi MGP charakteryzuje się drastycznie zmniejszonymi wymiarami całkowitymi, doskonale spełniającym wymagania mikronaporu, ograniczoną przestrzenią montażową i wysokimi wymaganiami dotyczącymi pozycjonowania antyrotacyjnego w miniaturowej automatyce.

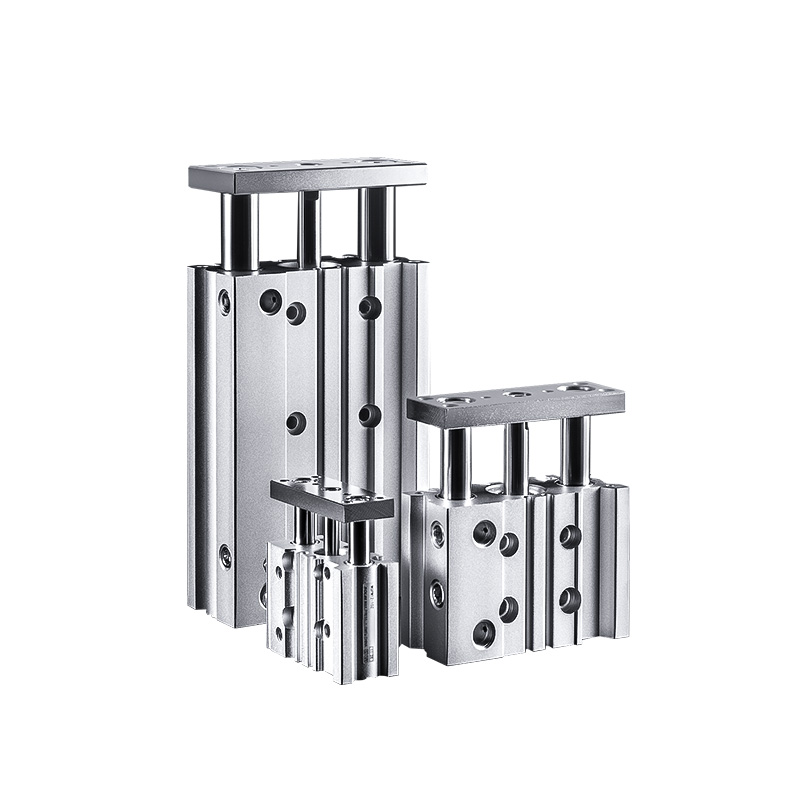

Cienki, kompaktowy cylinder z prętem prowadzącym SOLH MGP jest wymienny wymiarowo z oryginalnymi produktami SMC. Przyjmuje zintegrowaną konstrukcję cylindra cylindra, podwójne drążki prowadzące i precyzyjne łożyska z wbudowaną odpornością na skręcanie i dużą nośnością boczną bez zewnętrznych akcesoriów prowadzących. Jego płaska, smukła konstrukcja zmniejsza wagę o 17% ~ 24% w porównaniu z konwencjonalnymi cylindrami, doskonale nadaje się do kompaktowych operacji automatyzacji, takich jak prasowanie, pozycjonowanie, podnoszenie i przenoszenie przedmiotu obrabianego. Trzy podtypy sklasyfikowane według łożysk obejmują różnorodne warunki pracy: MGPM z metalowymi tulejami ślizgowymi charakteryzuje się wyjątkową odpornością na zużycie i pyłoszczelnością przy dużych obciążeniach bocznych i cyklicznej pracy przy niskich prędkościach w zapyleniu; Tuleje kulkowe MGPL zapewniają bardzo niskie tarcie i płynny ruch, co pozwala na szybkie i częste ruchy posuwisto-zwrotne; Precyzyjne łożyska kulkowe MGPA o zerowym luzie zapewniają dokładność przeciwobrotową do ± 0,01 mm w celu precyzyjnego dopasowania i kalibracji. Rozmiary otworów wahają się od φ12 do 100 mm przy standardowych skokach 5 ~ 300 mm. W wyposażeniu standardowym znajdują się dwustronne zderzaki gumowe, natomiast zderzaki powietrzne AZ są opcjonalne dla otworów powyżej 20 mm, aby absorbować silne uderzenia podczas dużych prędkości i ciężkich ruchów. Wbudowane gniazda umożliwiają bezpośrednią instalację przełączników magnetycznych D-M9, A93 bez dodatkowych wsporników zapewniających uporządkowane okablowanie. Zakres ciśnienia roboczego wynosi od 0,12 MPa do 1,0 MPa przy minimalnym ciśnieniu uruchamiającym 0,1 MPa w temperaturze otoczenia -10℃~60℃. Szeroko stosowany w elektronicznym pozycjonowaniu i prasowaniu płytek drukowanych, podnoszeniu przyrządu kontrolnego, podawaniu opakowań i ogólnej automatyzacji ograniczającej zaciskanie, działa jako wysoce wszechstronny zintegrowany siłownik pneumatyczny z prowadzeniem.

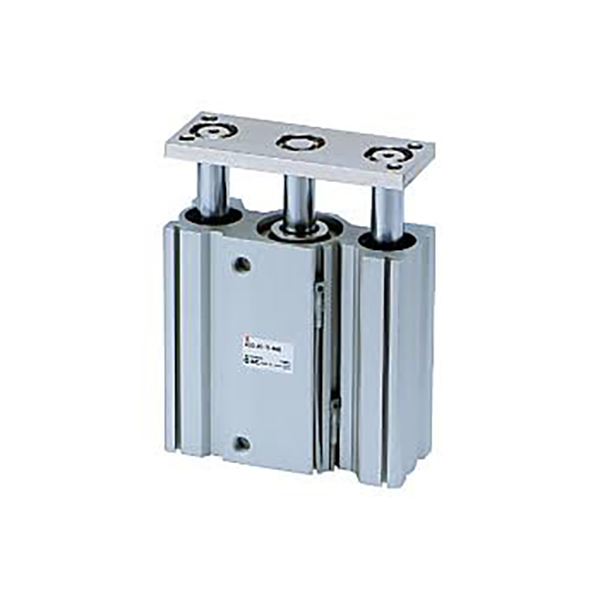

Ultracienki, zintegrowany cylinder z prętem prowadzącym serii SOLH MGQ jest w pełni wymienny z oryginalnymi specyfikacjami SMC. Zintegrowana konstrukcja cylindra cylindra i prętów prowadzących zmniejsza całkowitą grubość o 50% w porównaniu z konwencjonalnymi cylindrami prowadzącymi, co znacznie oszczędza przestrzeń montażową. Obejmuje rozmiary otworów φ12 ~ 100 mm i standardowe skoki 25 ~ 250 mm, oferowane w dwóch konfiguracjach: łożyska ślizgowe ze stopu węgla MGQM i precyzyjne łożyska kulkowe MGQL. Symetryczna konstrukcja podwójnego drążka prowadzącego zapewnia wyjątkową odporność na obciążenia boczne, ugięcie i skręcanie. Wersja z łożyskiem kulkowym MGQL zapewnia dokładność przeciwobrotową ±0,04°~±0,08°, podczas gdy łożysko ślizgowe MGQM charakteryzuje się doskonałą odpornością na zużycie, pyłoszczelnością i korzyścią kosztową w przypadku ciężkich, zapylonych warunków. Standardowe konfiguracje obejmują wbudowane pierścienie magnetyczne, dwustronne bufory gumowe i bezolejową, bezobsługową pracę. Opcjonalny wariant wysokotemperaturowy XB6 działa stabilnie do 150℃. W korpusie cylindra zarezerwowano wiele otworów montażowych; wyłączniki magnetyczne można montować z czterech stron dla otworów ≥32 mm, a kołnierze/wsporniki łap umożliwiają montaż pod wieloma kątami. Przy minimalnym ciśnieniu roboczym wynoszącym 0,1 MPa, jest on powszechnie stosowany do pozycjonowania i podnoszenia ograniczników linii przenośnika, wyrzucania i zaciskania płytek PCB w elektronice 3C, uruchamiania bramek w maszynach pakujących i przeciskania przyrządów. Zastępuje oddzielny cylinder i zewnętrzne zespoły prowadzące, aby uprościć konstrukcję mechaniczną. W porównaniu ze standardową serią MGP i wytrzymałą serią MGG, MGQ może pochwalić się najcieńszym profilem i optymalną wydajnością zapewniającą wysoką precyzję pracy w ograniczonej przestrzeni instalacyjnej.

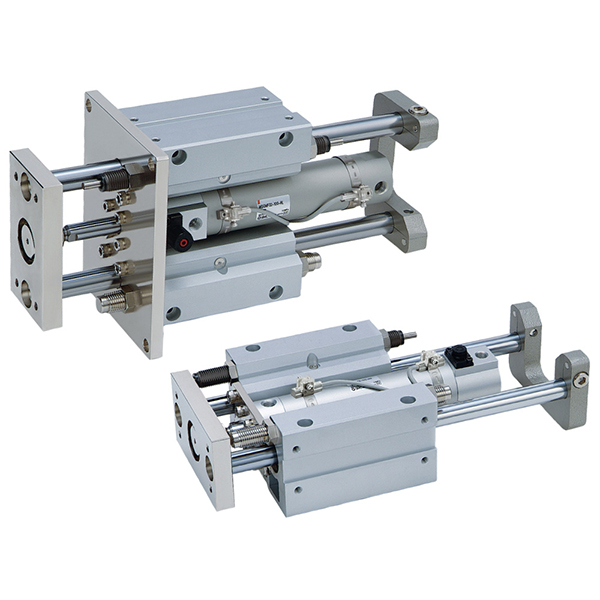

Siłowniki z drążkiem prowadzącym o długim skoku i dużym skoku serii SOLH MGG są wymienne wymiarowo z równoważnymi cylindrami do dużych obciążeń SMC. Zbudowany z okrągłej lufy oraz rozmieszczonych zewnętrznie podwójnych prętów prowadzących o dużej rozpiętości, zapewnia najwyższą sztywność konstrukcyjną. Jego nośność boczna jest trzykrotnie większa niż w przypadku zwykłych cylindrów prowadzonych, co pozwala uniknąć uginania się tłoczyska pod długimi skokami i ugięcia konstrukcji pod mimośrodowymi dużymi obciążeniami. Rozmiary otworów wahają się od φ20 mm do 100 mm w dwóch wersjach: łożyska ślizgowe ze stopu węgla MGGM i precyzyjne łożyska kulkowe MGGL. Maksymalny skok standardowy sięga 1300 mm, znacznie przekraczając limit skoku serii MGP i MGQ. Wbudowane w standardzie podwójne bufory hydrauliczne pochłaniają ogromną energię uderzenia powstającą podczas pracy na długich dystansach z dużą prędkością, skutecznie obniżając hałas i chroniąc sprzęt. Łożyska ślizgowe MGGM charakteryzują się wyjątkową odpornością na zużycie i wstrząsy w środowiskach o dużym zapyleniu i intensywnych zatrzymaniach linii przenośników; Łożyska kulkowe MGGL zapewniają wyjątkowo niskie tarcie i płynny ruch z najwyższą dokładnością przeciwobrotową do ± 0,02°, idealne do precyzyjnego pozycjonowania przy długim skoku i szybkiego ruchu cyklicznego. Dzielona modułowa konstrukcja umożliwia oddzielny demontaż i wymianę cylindra cylindra i zespołu prowadnicy, co zapewnia tanią konserwację. Dostępne formy montażu obejmują podstawowy montaż powierzchniowy i montaż na kołnierzu przednim; opcjonalne dodatki obejmują regulację skoku typu J (zakres regulacji 0~50 mm) oraz wariant wysokotemperaturowy XB6 pracujący stabilnie w zakresie -10℃ do 150℃. Wbudowane pierścienie magnetyczne są standardem, a wielokierunkowe rowki umożliwiają elastyczne dopasowanie przełącznika magnetycznego. Zakres ciśnienia roboczego 0,1~1,0 MPa przy maksymalnej prędkości roboczej do 1000 mm/s. Szeroko stosowany w pionowych platformach podnoszących, transporcie ciężkich palet na duże odległości, pozycjonowaniu wytrzymałych zatyczek i wyrzucaniu dużych przyrządów, zastępuje połączone rozwiązanie zwykłych cylindrów i oddzielnych ciężkich słupków prowadzących w celu uproszczenia konstrukcji mechanicznej, służąc jako preferowany siłownik pneumatyczny do zastosowań automatyki wymagających dużych obciążeń, długich przesuwów i dużych uderzeń.

Niskoprofilowy cylinder stołu prowadzącego SOLH MGF jest w pełni wymienny z pasującymi odpowiednikami SMC. Zaprojektowany ze zintegrowaną koncentryczną tuleją prowadzącą o dużej średnicy, przełamuje ograniczenia kierunkowe tradycyjnych cylindrów z podwójnym drążkiem prowadzącym i zapewnia jednolite zabezpieczenie przed ugięciem w zakresie 360° przy obciążeniach mimośrodowych. Całkowita wysokość montażowa jest zmniejszona o 15% ~ 20% w porównaniu z serią MGQ, co zapewnia wyjątkowo płaski, kompaktowy układ. Dostępne rozmiary otworów: φ40, φ63, φ100 mm ze standardowymi krótkimi skokami w zakresie od 30 mm do 100 mm, zoptymalizowanymi do pracy w ciężkich warunkach z krótkim skokiem. Wbudowane sworznie zapobiegające obrotowi zapewniają wyjątkowo wysoki dopuszczalny moment obrotowy do 409 N·m dla modelu φ100, stabilny pod wpływem siły mimośrodowej ze wszystkich kierunków, bez zakleszczeń i przemieszczeń, z maksymalną dokładnością zabezpieczenia przed obrotem ± 0,05°. Obsługiwany jest dwukierunkowy montaż od góry i od dołu; Rowki T z trzech stron korpusu umożliwiają montaż wyłącznika magnetycznego z czterech stron. Wyposażone są w standardowe amortyzatory gumowe z podwójną końcówką i zapewniają bezolejową, bezobsługową pracę. Wersja o niskim poziomie pyłu z 10 prefiksami spełnia rygorystyczne wymagania warsztatów zajmujących się półprzewodnikami, elektroniką 3C i warsztatami medycznymi. Około 15% lżejszy od konwencjonalnych konstrukcji, jest szeroko stosowany do przeciskania przedmiotu obrabianego, wyrzucania przyrządu, przerzucania indeksowania stacji i pchania przy dużych obciążeniach na krótkich dystansach, będąc idealnym kompaktowym siłownikiem pneumatycznym wymagającym wielokierunkowego zabezpieczenia przed ugięciem i wysokiego momentu obrotowego w ograniczonej przestrzeni instalacyjnej.

Trójosiowy siłownik z drążkiem prowadzącym serii SOLH TC jest bezpośrednim zamiennikiem serii SMC MGP. Przyjmuje zintegrowaną trójosiową konstrukcję składającą się z dwóch drążków prowadzących i centralnego tłoczyska, charakteryzującą się bardzo wysoką sztywnością. Jego odporność na skręcanie i obciążalność boczna są ponad dwukrotnie większe niż w przypadku konwencjonalnych siłowników z podwójnym drążkiem prowadzącym, skutecznie zapobiegając ugięciom i przesunięciom pozycyjnym. Dostępne rozmiary otworów wahają się od φ6 mm do 100 mm w dwóch wariantach rdzenia: precyzyjne łożysko kulkowe TCL zapewnia wyjątkowo niskie tarcie i płynny ruch przy podnoszeniu z dużą częstotliwością i precyzyjnym pozycjonowaniu; Łożysko ślizgowe ze stopu mosiądzu TCM charakteryzuje się doskonałą odpornością na zużycie i udarnością w przypadku dużych obciążeń, zapylonych środowisk i zatrzymywania linii przenośnika. Standardowe skoki obejmują zakres od 5 mm do 500 mm. Opcjonalne konfiguracje obejmują regulację skoku typu J (maksymalny zakres regulacji 50 mm) i wersję wysokotemperaturową -T pracującą stale w zakresie od -20 ℃ do 120 ℃. Standardowe konfiguracje obejmują wbudowane pierścienie magnetyczne, dwustronne bufory gumowe i bezolejową, bezobsługową pracę. Zintegrowane są wielokierunkowe otwory montażowe i czterostronne gniazda na przełączniki magnetyczne, a dwa porty powietrza na górze i z boku umożliwiają elastyczny układ rurociągów. Akcesoria do kołnierzy i wsporników umożliwiają wszechstronne orientacje instalacji. Zakresy ciśnień roboczych od 0,1 MPa do 1,0 MPa oraz wzorcowe otwory pozycjonujące zapewniają niezawodną dokładność powtarzalności. Szeroko stosowany w podnoszeniu zatyczek przenośnika, obsłudze i zaciskaniu płytek drukowanych w elektronice 3C, uruchamianiu bram pakujących, wyrzucaniu przyrządów i mimośrodowym napędzaniu ładunku, ten zintegrowany siłownik eliminuje potrzebę stosowania oddzielnych zewnętrznych zespołów prowadzących, upraszczając konstrukcję mechaniczną i zapewniając doskonałą wydajność kosztową dla miniaturowych stacji precyzyjnych i ogólnej automatyzacji średnich i ciężkich zadań.
