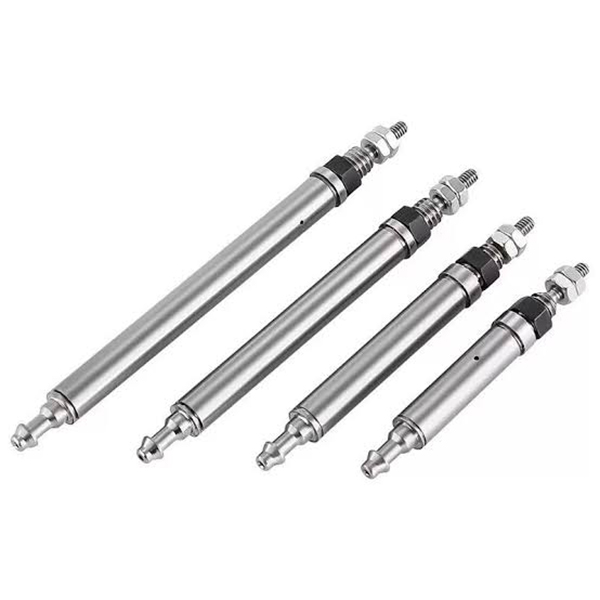

Miniaturowy cylinder trzpieniowy serii CJ1 (bardzo mały mikrocylinder pneumatyczny φ2,5 / φ4mm)

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH CJ1 to ultraminiaturowe cylindry jedno-/dwustronnego działania typu pin. Podstawowe zalety: ultrakompaktowy, niewielki kształt, lekka konstrukcja, niski ciąg wyjściowy i szybka reakcja. Zaprojektowane do precyzyjnej jazdy w ograniczonej przestrzeni, zadań pchania i ciągnięcia mikro ładunków, miniaturowych stanowisk dla elektroniki i automatyki 3C. Jest to podstawowy siłownik do zastosowań w mikroautomatyce.

Struktura podstawowa i cechy konstrukcyjne

     -- Typy napędów: jednostronnego działania (sprężyna powrotna) i podwójnego działania. Opcje otworów: φ2,5 (wyłącznie jednostronnego działania); φ4 (dostępne w wersji jednostronnego/podwójnego działania).

     -- Charakterystyka konstrukcyjna: Okrągły korpus, smukłe tłoczysko ze sworzniem, brak wbudowanej poduszki, podstawowe mocowanie za pomocą gwintu końcowego. Zewnętrzna średnica korpusu modelu φ4 wynosi tylko 4 mm, a masa netto zaledwie kilka gramów.

     - Dynamiczna wydajność: konstrukcja pozbawiona poduszek umożliwia szybką reakcję tłoka. Prędkość robocza: 50 ~ 500 mm/s, odpowiednia do ruchów o krótkim skoku o wysokiej częstotliwości.

     - Materiał i uszczelnienie: Korpus z twardego anodyzowanego aluminium, elementy uszczelnienia NBR, konstrukcja bezolejowa, kompatybilna z czystym lub lekko zaolejonym środowiskiem warsztatowym.

     - Elastyczna instalacja: wersja podstawowa z gwintami na obu końcach do mocowania osiowego. Orientację portu na głowicy po stronie pręta można regulować w zakresie ±90°, co ułatwia prowadzenie rurek w ciasnych miejscach.

Kompletna reguła kodowania modelu

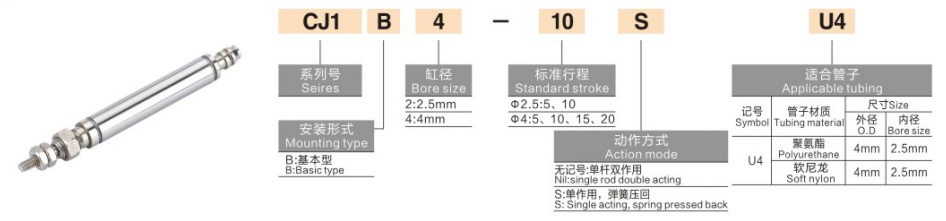

   1. Przykład modelu: CJ1B4-10SU4

   2. Przykłady standardowych zamówień

     -- CJ1B2-10SU4: Średnica otworu 2,5, skok 10, jednostronnego działania sprężyna powrotna

     -- CJ1B4-15U4: Otwór 4, skok 15, dwustronnego działania

     -- CJ1B4-5SU4: Otwór 4, skok 5, powrót sprężyną jednostronnego działania

Dane techniczne rdzenia uniwersalnego (ciśnienie zasilania 0,5 MPa)

Podstawowe przewagi konkurencyjne

   1. Ultraminiaturowe wymiary zapewniające niewielką przestrzeń instalacyjną

     -- Minimalny otwór φ2,5, zewnętrzna średnica korpusu φ4, waga tylko 2 ~ 3,5 g, łatwa integracja z ultrakompaktowymi układami sprzętu.

   2. Precyzyjna jazda liniowa o niskim ciągu

     -- Zakres siły wyjściowej 0,64 ~ 6,3 N przy 0,5 MPa, idealny do mikroobciążeń ≤ 100 g, pozwala uniknąć uszkodzeń delikatnych małych przedmiotów obrabianych w wyniku uderzenia.

   3. Szybka reakcja o wysokiej częstotliwości

     -- Konstrukcja pozbawiona poduszki zapewnia szybkie uruchamianie, obsługuje pracę z krótkim skokiem ≥300 cykli na minutę, aby zwiększyć wydajność produkcji.

   4. Bezolejowa praca i długa żywotność

     -- System uszczelnień NBR obsługuje bezolejowe sprężone powietrze w czystych środowiskach produkcyjnych; żywotność mechaniczna ≥3 miliony cykli.

   5. Regulowany kierunek portu i prosty montaż

     -- Port powietrza po stronie tłoczyska obracany o ±90°. Podwójne gwinty zewnętrzne umożliwiają bezpośrednie blokowanie osiowe bez dodatkowych wsporników montażowych, co upraszcza uruchomienie na miejscu.

Opcje montażu i typowe zastosowania przemysłowe

   1. Formy montażowe

     -- Montaż z gwintem osiowym: Bezpośrednio przykręć oba końce do urządzenia, aby uzyskać prosty ruch pchający i ciągnący

     -- Mocowanie na wsporniku bocznym: Opcjonalny miniaturowy wspornik do montażu bocznego, odpowiedni do jazdy wahliwej lub bocznej

   2. Typowe scenariusze zastosowań

     -- 3C i elektronika: testowanie wytrzymałości przycisków mobilnych, mocowanie części z mikroplastików, wyrzucanie i pozycjonowanie wiórów

     -- Precyzyjne oprzyrządowanie: przełączanie minizaworów, pozycjonowanie światłowodów, mechanizmy precyzyjnej regulacji

     -- Automatyzacja ogólna: załadunek/rozładunek mikroelementów, lekkie odklejanie etykiet, uruchamianie miniaturowych przyrządów

     -- Sprzęt medyczny: Ruch teleskopowy małego instrumentu, napęd mikropłynowy, precyzyjne zespoły pozycjonujące

Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór otworu w oparciu o ładunek

     -- φ2,5 dla obciążenia ≤50g；φ4 dla obciążenia 50~100g. Zarezerwuj minimum 50% marginesu bezpieczeństwa ze względu na niską charakterystykę ciągu.

   2. Potwierdzenie udaru

     -- Wybierz skok zgodnie z wymaganą odległością przesuwu; priorytetem są krótsze skoki, aby zapewnić stabilną pracę przy wysokiej częstotliwości.

   3. Wybór trybu działania

     -- Pojedynczego działania (z przyrostkiem S): Jednokierunkowe pchanie/ciągnięcie ze sprężyną resetującą w celu zabezpieczenia przed awarią zasilania

     - Podwójne działanie: Dwukierunkowa precyzyjna jazda liniowa bez sprężyny powrotnej

Podsumowanie w jednym zdaniu

     Ultraminiaturowy cylinder pneumatyczny SOLH CJ1 jest dostępny w wersjach z pojedynczą sprężyną powrotną i dwustronnego działania z otworem φ2,5 / φ4, ultralekką, kompaktową konstrukcją i regulowanym kierunkiem portu powietrza, zapewniającym precyzyjny mikroliniowy ruch o niskim ciągu, szeroko stosowany w testach 3C, precyzyjnych instrumentach i miniaturowym sprzęcie automatyki medycznej.
