Chwytak pneumatyczny obrotowy typu Y serii HFY

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH HFY to kompaktowy chwytak w kształcie litery Y napędzany pojedynczym tłokiem i mechanizmem dźwigni obrotowej, stanowiący bezpośrednią alternatywę dla SMC MHC2. Podstawowe cechy: wzmocnienie momentu obrotowego dźwigni zapewniające dużą siłę zaciskania, duży kąt otwarcia, smukły korpus zapewniający małą przestrzeń montażową. Idealny do okrągłych, zakrzywionych i nieregularnych małych elementów, szeroko stosowanych w elektronice, sprzęcie, częściach z tworzyw sztucznych i lekkich stanowiskach montażowych.

Struktura podstawowa i zasada działania

   1. Przekładnia: Pojedynczy tłok popycha zespół dźwigni obrotowej, aby przekształcić ruch liniowy w ruch wahadłowy typu Y. Konstrukcja dźwigni zwiększa wyjściowy moment obrotowy, zapewniając mocne mocowanie.

   2. Tryby pracy

     -- HFY: Podwójnego działania (standard) – dwukierunkowa kontrola powietrza przy otwieraniu i zamykaniu

     -- HFTY: jednostronnego działania normalnie otwarte – zaciski dopływu powietrza; sprężyna otwiera się automatycznie po utracie ciśnienia

   3. Kąt obrotu: maksymalne otwarcie +30°, nadmierne zamknięcie -10°, całkowite efektywne wychylenie ok. 40°, zapewnia wystarczający odstęp przy otwieraniu części.

   4. Konstrukcja: Korpus z twardego anodyzowanego aluminium, szczęki o dużej wytrzymałości, wbudowany pierścień magnetyczny. Trzy powierzchnie montażowe (dół/bok/tył). Zintegrowane regulowane zawory dławiące do niezależnej kontroli prędkości.

   5. Dokładność pozycji: powtarzalna dokładność pozycjonowania ± 0,02 mm, stabilna przy lekkich, precyzyjnych kompletacjach.

Kompletna reguła kodowania modelu

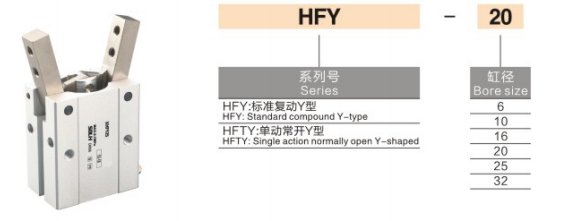

   1. Przykład modelu: HFY20-M9BW

  2. Standardowe oznaczenie zamówienia

     HFY25-M9BW Otwór 25, dwustronnego działania, wyposażony w wyłącznik magnetyczny M9BW (kabel 1m).

Dane techniczne uniwersalnego rdzenia

Tabela kąta obrotu i momentu mocowania (@0,5 MPa, szczęki standardowe)

⚠️ Ważna uwaga: Moment dokręcania maleje wraz ze wzrostem długości przedłużenia szczęki. Podczas obliczania obciążenia należy zachować współczynnik bezpieczeństwa ≥1,5.

Preferowane scenariusze zastosowań

   ✅ Nadaj priorytet HFY, jeśli:

     -- Przedmioty obrabiane to okrągłe, łukowe lub nieregularne miniaturowe elementy (terminale elektroniczne, małe plastikowe obudowy)

     -- Wymagają stosunkowo dużego kąta otwarcia (~40°) w ograniczonym zakresie instalacji

     -- Układ wyposażenia o ograniczonej wysokości/szerokości; Konstrukcja wahadłowa Y pozwala zaoszczędzić więcej miejsca niż chwytaki równoległe

     -- Lekkie obciążenie ≤5 kg, cykle o wysokiej częstotliwości, ekonomiczny siłownik wymagający zapotrzebowania

     -- Potrzebujesz elastycznego montażu na trzech powierzchniach w celu uzyskania kompaktowych narzędzi niestandardowych

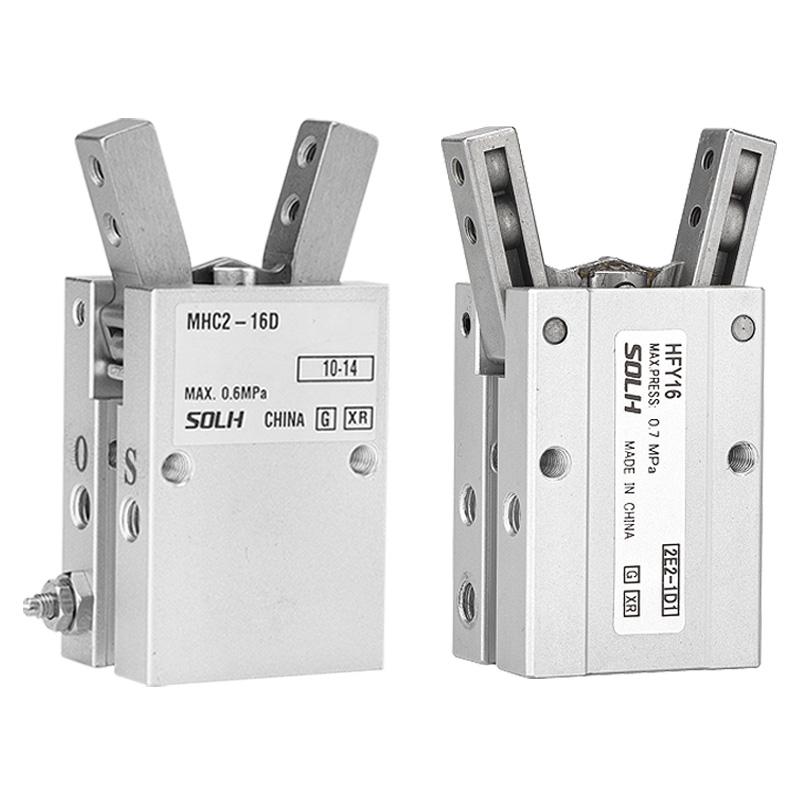

Porównanie wyboru: HFY VS SMC MHC2

Kluczowe wytyczne dotyczące wyboru

   1. Wybór otworu w oparciu o masę przedmiotu obrabianego i rozciągnięcie szczęk

     -- Lekkie obciążenie ≤1kg → ø6/10; Średnie obciążenie 1~5kg → ø16~32

   2. Wybór trybu pracy

     -- Ogólna produkcja ciągła → HFY dwustronnego działania

     -- Wymagane jest automatyczne otwieranie po zaniku zasilania → HFTY jednostronnego działania NIE

   3. Układ montażowy

     -- Preferowany domyślny montaż od dołu; mocowanie boczne dla wąskiej szerokości; tylne mocowanie do stacji przenoszenia linii montażowej

   4. Regulacja prędkości

     -- Wykorzystaj wbudowane regulowane zawory dławiące, aby kontrolować prędkość obrotu i unikać uderzeń przedmiotu obrabianego

   5. Informacja zwrotna o pozycji

     -- Zainstaluj przełączniki magnetyczne CMSH / DS1-G na podwójnych rowkach, aby wykryć stan całkowitego otwarcia i zamknięcia

Podsumowanie w jednym zdaniu

     SOLH HFY Pneumatyczny chwytak obrotowy typu Y wykorzystuje konstrukcję wzmacniającą moment obrotowy z dźwignią z pojedynczym tłokiem, dostępny w wersji HFY dwustronnego działania i jednostronnego działania NO HFTY, montaż trójpowierzchniowy z wbudowaną przepustnicą i szczeliną przełącznika magnetycznego, ekonomiczna alternatywa dla MHC2 do zbierania małych części okrągłych i nieregularnych z dużą częstotliwością przy lekkich ładunkach w 3C, sprzęcie i sprzęcie do automatyzacji tworzyw sztucznych.
