Seria komponentów pneumatycznych

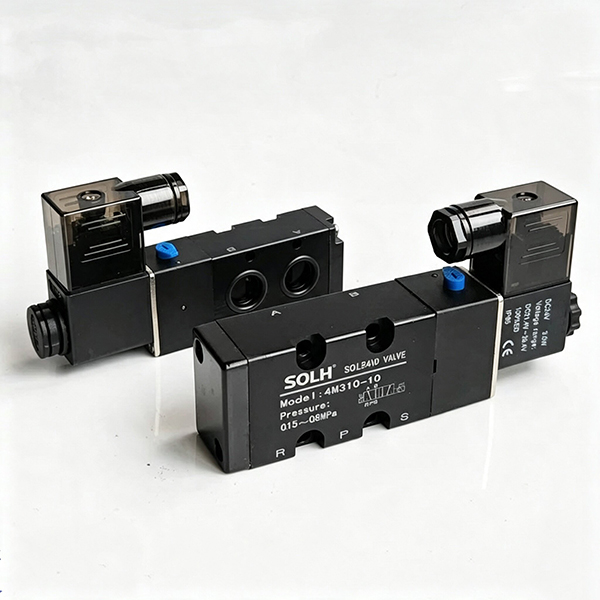

Płytowe zawory elektromagnetyczne 5/2-drogowe serii SOLH 4M są ściśle zgodne z międzynarodowymi normami montażowymi NAMUR i zostały zaprojektowane specjalnie do bezpośredniego montażu na siłownikach pneumatycznych napędzających zawory kulowe i przepustnice. Zintegrowana dolna podstawa posiada wstępnie osadzone kanały powietrzne P, A, B, R1 i R2, umożliwiające bezproblemowe dokowanie z wnękami powietrznymi siłownika bez zewnętrznych rurek dla portów roboczych A/B. Ten usprawniony układ drastycznie zmniejsza obciążenie związane z układaniem rurociągu i potencjalne punkty wycieków powietrza w porównaniu z konwencjonalnymi elektrozaworami serii 4V podłączanymi do rur. W tej linii zastosowano konstrukcję wewnętrznej szpuli pilota z pracą bezolejową, oferowaną w konfiguracjach z pojedynczą cewką z resetem sprężynowym (4M×10) i podwójną cewką z pamięcią blokującą (4M×20) w trzech klasach wielkości: 4M100, główny 4M200 i wysokoprzepływowy 4M300. Warianty z pojedynczym sterowaniem elektrycznym resetują się automatycznie pod napięciem sprężyny po odłączeniu zasilania, co pozwala na bezpieczne resetowanie, natomiast wersje z podwójnym sterowaniem elektrycznym stale zachowują swoją pozycję przełączania po zaniku zasilania, aby utrzymać stan otwarcia/zamknięcia zaworu w celu długotrwałego zablokowania rurociągu. Każde urządzenie jest wyposażone w montowany z boku przycisk ręcznego sterowania, umożliwiający wygodne uruchamianie w trybie offline i testowanie konserwacji. Cewki obsługują szeroko stosowane na całym świecie napięcia AC/DC z pyłoszczelnością i wodoodpornością IP65, odpowiednie do rygorystycznych warunków pracy w uzdatnianiu wody, rurociągach chemicznych i ogólnym przełączaniu płynów przemysłowych. Seria jest kompatybilna wymiarowo z podstawami rozdzielaczy współdzielonymi z równoważną serią 4V, umożliwiając instalację samodzielnego siłownika lub scentralizowanego montażu wyspy zaworowej za pośrednictwem rozdzielaczy wielostanowiskowych. Dzięki certyfikowanemu standardowemu interfejsowi NAMUR, wymiennemu z popularną serią Airtac 4M, służy jako dedykowany, dopasowany komponent sterujący do automatycznej regulacji włączania i wyłączania pneumatycznych siłowników kulowych i przepustnic.

Kompaktowy, sterowany pilotem zawór elektromagnetyczny SOLH 7 V obejmuje kompletne warianty 5/2 i 5/3, obsługujące pojedynczą cewkę ze sprężyną powrotną, blokadę z podwójną cewką i trzy funkcje środkowe: centralnie zamknięty, środkowy wylot, centralne zasilanie ciśnieniowe. Przyjmuje zintegrowaną, scentralizowaną konstrukcję wewnętrznego kanału wylotowego o około 30% większej przepustowości niż tradycyjne zawory serii 4V, charakteryzującą się reakcją przełączania ≤50 ms i maksymalną częstotliwością roboczą do 5 Hz. Cewki o bardzo małej mocy generują mniej ciepła przy ciągłym zasilaniu, przy poborze mocy prądu stałego wynoszącego 0,7 W i mocy prądu przemiennego 1,1 VA. Oferowana jest pełna gama rozmiarów od M5 do 3/8", obsługująca zarówno standardowe przyłącza gwintowe, jak i szybkozłącza wtykowe. Zawory można instalować pojedynczo lub układać w stosy na wielostanowiskowych aluminiowych rozdzielaczach, aby zaoszczędzić miejsce w szafie i uprościć główne przewody powietrzne. Zakresy ciśnienia roboczego 0,15 ~ 0,8 MPa przy temperaturze roboczej -20 ℃ ~ 70 ℃. Korpus zaworu z odlewanego ciśnieniowo aluminium zapewnia długą żywotność uszczelnienia, szeroko stosowany do przełączania kierunku cylindrów i scentralizowanego sterowania pneumatycznego we wszystkich zautomatyzowanych systemach produkcyjnych linie.

5-drogowy zawór elektromagnetyczny SOLH serii SY, sterowany pilotem, jest w pełni wymienny z pasującymi zaworami SMC, w tym modelami SY3000 mini, SY5000 średniego nurtu, SY7000 duże i SY9000 bardzo duże. Zapewnia kompletne opcje obwodów: 5/2 z pojedynczą/podwójną cewką i 5/3 z trzema pozycjami z funkcjami centralnego zamknięcia, centralnego wylotu i centralnego zasilania ciśnieniem. Standardowe cewki o mocy 0,35 W i opcjonalne cewki energooszczędne o mocy 0,1 W generują niewiele ciepła, co zapewnia ciągłe zasilanie. Wersja pilota wewnętrznego pracuje w zakresie 0,1 ~ 0,7 MPa, natomiast wariant pilota zewnętrznego obsługuje środowisko próżniowe -100 kPa. Uszczelniona szpula osiąga do 200 milionów cykli przełączania. Porty powietrzne rozmieszczone są z boku, na górze i na dole, co umożliwia elastyczne prowadzenie przewodów. Zawory mają konstrukcję zatrzaskową zgodną z wyspami zaworowymi na kolektorze SS5Y, umożliwiając konserwację jednego zaworu bez demontażu całego zespołu, ze złączem wtykowym IP65 i podstawą kolektora o stopniu ochrony IP67. Zoptymalizowane wewnętrzne prowadnice zapewniają o około 80% większy przepływ niż starsze zawory, a wbudowana siatka filtra pilotującego zapobiega zakleszczaniu się szpuli przez kurz. Szeroko stosowany do przełączania kierunku cylindrów i scentralizowanego sterowania pneumatycznego w sprzęcie półprzewodnikowym, spawalnictwie samochodowym, pakowaniu i automatyce medycznej.

Seria SOLH 2S 2/2-drogowe, normalnie zamknięte elektrozawory do cieczy obejmują dwie pełne linie: modele 030/050 o małym otworze działania bezpośredniego i warianty o dużym otworze 150~500 sterowane pilotem, do automatycznego włączania i wyłączania rurociągów czystej wody, sprężonego powietrza, chłodziwa, oleju smarowego i słabo korozyjnych cieczy. Wersja bezpośredniego działania umożliwia rozruch przy zerowym ciśnieniu bez minimalnego limitu różnicy ciśnień, charakteryzuje się kompaktowymi rozmiarami, uniwersalną orientacją montażu i szybkim przełączaniem w milisekundach, idealnie nadaje się do zastosowań z mikroprzepływem niskiego ciśnienia, takich jak jednopunktowe chłodzenie obrabiarek, mikroodgałęzienia 3C powietrze/woda i mini sprzęt czyszczący. Typ sterowany pilotem wymaga minimalnej różnicy ciśnień 0,05 MPa do pełnego otwarcia, zapewnia bardzo duży przepływ dzięki wężownicom o małej mocy i niskim nagrzewaniu, nadaje się do kolektorów spustowych sprężarek powietrza, głównych linii wody zraszającej i rurociągów uzdatniania wody obiegowej o wysokim przepływie. Standardowe uszczelki z kauczuku nitrylowego NBR są wyposażone w opcjonalne uszczelki EPDM odporne na działanie kwasów i gorącej wody, dopuszczone do kontaktu z żywnością. Dostępne są międzynarodowe standardy gwintów (PT/G/NPT) i globalne uniwersalne napięcia cewek (DC12/24V, AC24/110/220V), obsługiwane przez wtyczki DIN i opcje okablowania. Cewki żaroodporne umożliwiają długotrwałe, ciągłe zasilanie. Przewodnik doboru: typ bezpośredniego działania do rurociągów o ciśnieniu statycznym poniżej 0,05 MPa i małym przepływie odgałęzionym; wersja sterowana pilotem dla głównych kolektorów G1/2 i wyższych, ze stabilnym wysokim ciśnieniem i dużym przepływem cyrkulacyjnym. Uszczelnienie EPDM jest obowiązkowe w przypadku gorącej wody i mediów płynnych dopuszczonych do kontaktu z żywnością.

2/2-drogowy normalnie zamknięty elektrozawór do cieczy serii SOLH 2W z korpusem z litego mosiądzu obejmuje modele 030/050 bezpośredniego działania z małą kryzą i warianty 150~500 z dużym otworem, sterowane pilotem, przeznaczone do automatycznego włączania i wyłączania rurociągów czystej wody, sprężonego powietrza, chłodziwa, oleju smarowego i słabo korozyjnych cieczy. Wersja bezpośredniego działania umożliwia rozruch przy zerowej różnicy ciśnień bez minimalnego limitu ciśnienia roboczego, charakteryzuje się kompaktowymi rozmiarami, uniwersalną orientacją montażu i przełączaniem wysokiej częstotliwości w milisekundach, idealnie nadaje się do niskociśnieniowych odgałęzień mikroprzepływowych, pomocniczych obwodów wodnych próżni i jednopunktowego chłodzenia małych obrabiarek. Typ sterowany pilotem wymaga początkowej różnicy ciśnień wynoszącej co najmniej 0,05 MPa, zapewnia bardzo duży przepływ dzięki wężownicom o niskiej mocy i niskim wzroście temperatury, nadaje się do głównych linii spustowych sprężarek powietrza, głównych obwodów wody rozpylonej do montażu ogólnego i rurociągów obiegowych o wysokim przepływie do systemów uzdatniania wody. Standardowe uszczelki z kauczuku nitrylowego NBR są wyposażone w opcjonalne uszczelki EPDM odporne na ciepło i kwasy dopuszczone do kontaktu z żywnością. Dostępnych jest wiele międzynarodowych standardów gwintów (PT/G/NPT) i pełny zakres napięć cewek (DC12/24V, AC24/110/220V), obsługiwanych przez gniazda wtykowe DIN do okablowania szafy i wodoodporne przewody kablowe IP65 do wilgotnych urządzeń zewnętrznych. Cewki żaroodporne umożliwiają 24-godzinne ciągłe zasilanie bez przepalenia. Wytyczne doboru: wybrać typ bezpośredniego działania dla rurociągów o ciśnieniu statycznym poniżej 0,05 MPa i mikroprzepływie jednopunktowym; wybierz wariant sterowany pilotem dla kolektorów głównych G1/2 i wyższych ze stabilnym wysokim ciśnieniem i dużym obiegiem. Uszczelnienie EPDM jest obowiązkowe w przypadku gorącej wody, wody oczyszczonej i mediów płynnych dopuszczonych do kontaktu z żywnością.

Cylinder standardowy z lekkim drążkiem kierowniczym SOLH MBB to ulepszony, lekki model, o 10% lżejszy niż tradycyjna seria MB i w pełni zgodny z normami ISO15552 w zakresie bezpośredniej wymiany importowanych cylindrów z drążkami kierowniczymi. Wyposażony w podwójną regulowaną poduszkę powietrzną i kwadratowe zaślepki, zapewnia wysoką sztywność, niski poziom hałasu i stabilną pracę bez oleju, odpowiedni do warunków pracy przy średnim obciążeniu i wysokiej częstotliwości. Obejmuje wiele wariantów i różnorodnych opcji montażu, szeroko stosowanych w urządzeniach transportowych i maszynach automatyki ogólnej. Dzięki dojrzałej produkcji masowej i wystarczającym zapasom zapewnia stabilne dostawy partii i eksport na całym świecie.

Siłownik profilowy SOLH SAI bez drążka kierowniczego jest zgodny z normą ISO15552, wymienny wymiarowo z seriami FESTO DNC i SE. Wyposażony w zintegrowaną aluminiową lufę w kształcie litery M, jest wyposażony w dwustronną regulowaną poduszkę powietrzną i elastyczną podkładkę PPV oraz dwustronne rowki czujnikowe. Pełne warianty obejmują pojedynczy pręt, podwójny pręt, regulowany skok, zamykany i cylinder zintegrowany z zaworem SAIF. Umożliwia bezolejową pracę przy niskim ciśnieniu rozruchowym. Rozmiary otworów φ32 ~ 200 mm, niestandardowy skok do 2000 mm i różne opcje montażu ISO. Szeroko stosowane w maszynach pakujących, przenośnikach i automatyce obrabiarek. Stabilna produkcja masowa i wystarczające zapasy sprawiają, że jest to opłacalny ogólny siłownik liniowy do urządzeń automatyki eksportowej.

Standardowy siłownik kwadratowy SOLH SE bez drążka kierowniczego jest zgodny z normami ISO15552 i VDMA24562, bezpośrednio wymienny z serią FESTO DNC i SMC CP96S. Zintegrowana kwadratowa aluminiowa lufa zapewnia wysoką sztywność, wyposażona w dwustronną regulowaną poduszkę powietrzną i 3-stronne rowki czujnika dla elastycznej instalacji. Warianty obejmują pojedynczy pręt, podwójny pręt, regulowany skok i typ z blokadą BSE, odpowiedni do zastosowań o średnim obciążeniu i długim skoku i wysokiej częstotliwości. Twardo anodowany bęben umożliwia pracę bezolejową z wieloma opcjami montażu, szeroko stosowanymi w obrabiarkach, automatyzacji pakowania i przenośników. Niestandardowa usługa o długim skoku, wystarczające zapasy i stabilne dostawy masowe dla globalnych producentów automatyki.

Ekonomiczny standardowy cylinder z drążkiem ściągającym SOLH SC wykorzystuje cztery drążki kierownicze do mocowania zaślepek końcowych o wysokiej sztywności i odporności na uderzenia, powszechnie stosowane jako ogólny siłownik pneumatyczny. Rozmiary otworów w zakresie φ32 ~ 250 mm, wyposażone w dwustronną regulowaną poduszkę powietrzną w celu zmniejszenia uderzeń i hałasu. Warianty obejmują pojedynczy pręt, podwójny pręt SCD, regulowany skok SCJ i zamykany cylinder SCL. Wbudowany pierścień magnetyczny opcjonalnie dla przełączników magnetycznych CMSG/DMSG, wspierający pracę bezolejową. Krótszy korpus niż cylindry o profilu ISO, o tej samej średnicy i konkurencyjnej cenie. Dostępnych jest wiele typów mocowania do pchania, przenoszenia i pozycjonowania na przenośnikach, liniach pakujących i montażowych. Wystarczające zapasy obsługują masowe zamówienia eksportowe.
