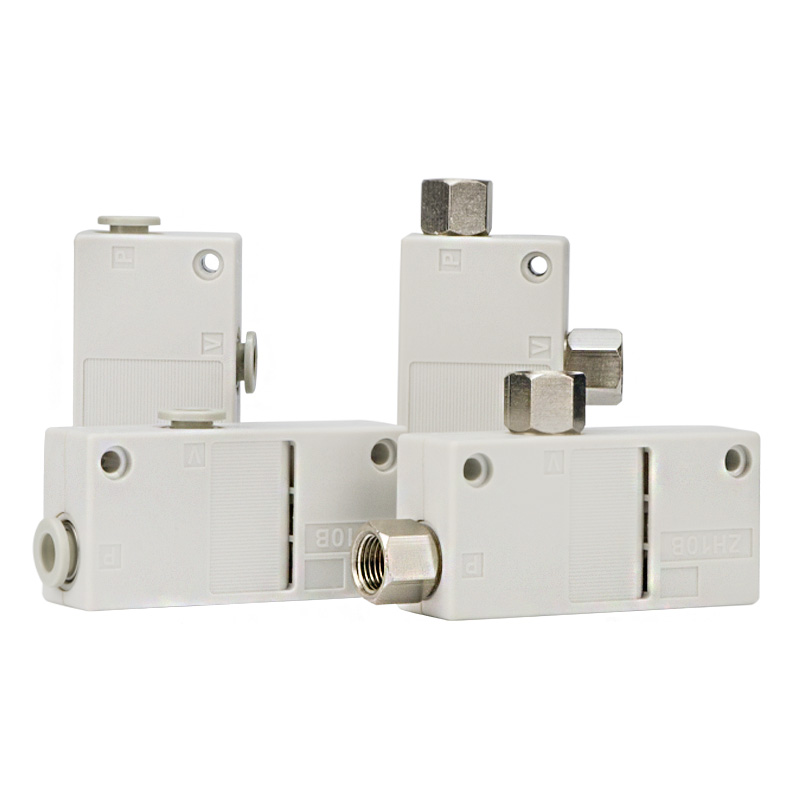

Eżektor próżniowy typu skrzynkowego serii ZH‑B

Eżektor próżniowy typu skrzynkowego serii ZH-B | Jednostopniowy generator próżni Venturiego z wbudowanym tłumikiem

Marka: SOLH firmy Richge Technology | Zamiennik typu drop-in kompatybilny z importowaną serią ZH-B

1. Przegląd produktu

     Eżektor próżniowy typu skrzynkowego ZH-B wykorzystuje zasadę jednostopniowej zwężki Venturiego ze zintegrowanym tłumikiem wewnątrz korpusu. Zarezerwowane są tylko dwa porty: port zasilania SUP i port próżni VAC, bez oddzielnego portu wydechowego. Powietrze wylotowe jest odprowadzane bezpośrednio przez wbudowany tłumik. Niezwykle prosta instalacja bez konieczności stosowania zewnętrznego tłumika. W pełni wymienne z importowanym ZH-B pod względem wymiarów i interfejsu przyłączeniowego. Dostępne są dwie wersje wydajności: typ S o wysokim podciśnieniu i typ L o wysokim przepływie, z dyszami o pełnych rozmiarach. Idealny do kompaktowych małych urządzeń automatyki i zastosowań typu pick-and-place za pomocą robotów.

  Wyróżnienie modelu

     • Typ skrzynki ZH-B: Wbudowany tłumik, 2 porty (SUP i VAC)

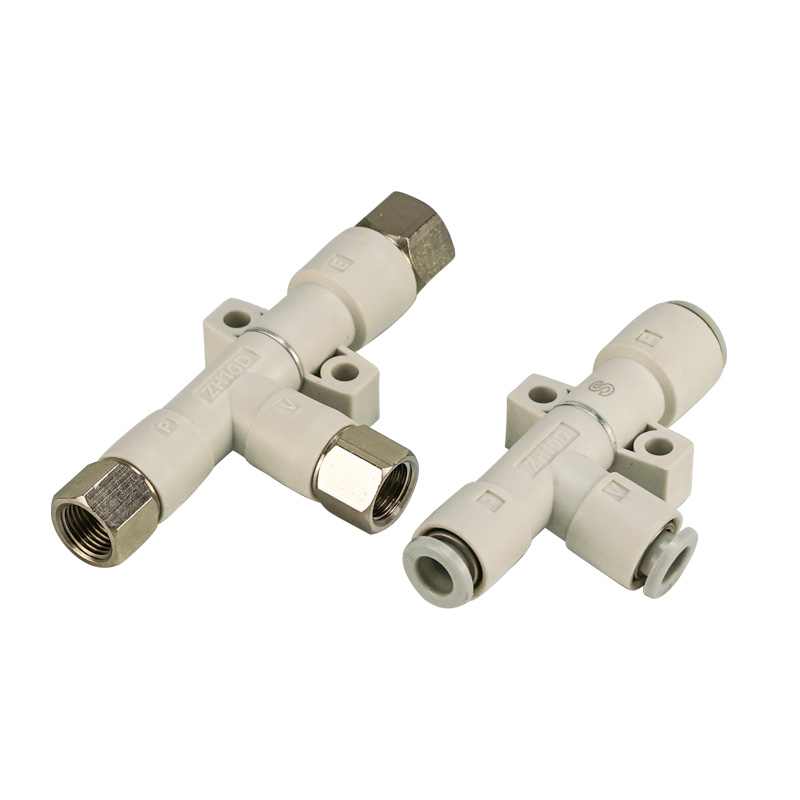

     • Typ ZH-D z portem korpusu: Brak wbudowanego tłumika, 3 niezależne porty SUP/VAC/EXH dla rurociągów zewnętrznych

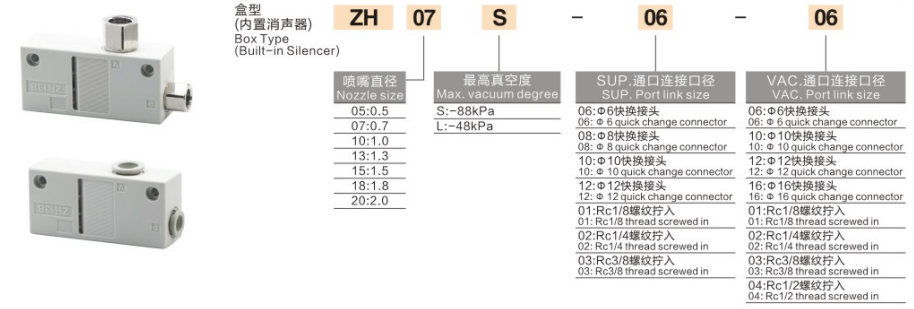

2. Pełne wyjaśnienie kodowania modelu

  Przykład:ZH07S-06-06

     • ZH: Kod serii, eżektor próżniowy typu skrzynkowego z wbudowanym tłumikiem

     • 07: Kod rozmiaru dyszy

     • S/L: Charakterystyka maksymalnej próżni. S = wysoka próżnia; L = wysoki przepływ

     • 06: Rozmiar przyłącza portu zasilania SUP

     • 06: Rozmiar przyłącza portu próżniowego VAC

  Tabela referencyjna kodów portów

  Przykład zamówienia: ZH10S‑08‑10
     Eżektor próżniowy skrzynkowy ZH z wbudowanym tłumikiem, dysza Φ1,0mm, klasa wysokiej próżni S; port zasilania Φ8, złącze jednoprzyciskowe, przyłącze próżniowe Φ10, złącze jednoprzyciskowe.

3. Podstawowe zalety wydajności

     • Zintegrowany wbudowany tłumik: Nie jest wymagany zewnętrzny tłumik. Powietrze wywiewane jest odprowadzane poprzez wewnętrzną konstrukcję tłumiącą. Mniej części zamiennych, niski poziom hałasu i oszczędność miejsca.

     • Tylko 2 porty do prostego okablowania: Tylko port zasilania powietrzem SUP i port próżni VAC, bez oddzielnego portu wylotu EXH. Idealny do ograniczonej, kompaktowej przestrzeni instalacyjnej.

     • Opcjonalne wersje o podwójnej wydajności

￮ S Wysoka próżnia (-88 kPa): Silna siła adsorpcji dla dobrze uszczelnionych detali, takich jak blacha stalowa, szkło, PCB i obudowa z tworzywa sztucznego.

￮ L Wysoki przepływ (-48 kPa): Większy przepływ ssania w celu kompensacji wycieku podciśnienia, odpowiedni do oddychających materiałów porowatych, w tym papieru, folii, kartonu i pianki.

     • Możliwość wyboru wielu portów: Złączki metryczne typu one-touch szeroko stosowane w maszynach domowych; Wersje z gwintem wewnętrznym Rc do sprzętu eksportowego.

     • Lekki korpus z PBT: Integralnie formowana dysza PBT, niewielka waga, odpowiednia dla małych robotów EOAT. Obsługuje bezpośredni montaż śrubowy lub montaż wspornika.

     • Praca bez oleju: Wymagane jest wyłącznie suche, filtrowane sprężone powietrze, zabronione jest smarowanie mgłą olejową.

4. Standardowe Specyfikacje Techniczne

  Wydajność referencyjna przy ciśnieniu zasilania 0,5 MPa

5. Typ skrzynkowy ZH-B VS ZH-D Typ z otworem w korpusie

6. Wskazówki dotyczące wyboru

     • Wybór wersji S/L

￮ ✅ S Wysoka próżnia: Gładkie, uszczelnione elementy wymagające dużej siły adsorpcji.

￮ ✅ L Wysoki przepływ: Nieszczelne elementy, takie jak karton, folia, tkanina, duży przepływ kompensuje wyciek próżni.

     • Wybór otworu dyszy: Wybierz na podstawie całkowitej powierzchni adsorpcji przyssawki. Większa dysza zapewnia większy przepływ i większe zużycie powietrza. Unikaj zbyt dużych dysz, aby zapobiec stratom sprężonego powietrza.

     • Wybór portu: Złączki metryczne jednoprzyciskowe (08.06.10) do automatyki domowej; Gwint RC (01/02) do maszyn eksportowych.

     • Wykrywanie próżni: Brak wbudowanego czujnika ciśnienia. Zamontować przełącznik ciśnienia podciśnienia ZSE w obwodzie próżniowym w celu potwierdzenia podciśnienia lub alarmu braku części.

7. Standardowy obwód pneumatyczny

     Jednostka serwisowa źródła powietrza AFC (zabroniona jednostka mgły olejowej) → Zawór elektromagnetyczny 3/2 → Port zasilania SUP ZH-B; Port próżniowy VAC → Filtr próżniowy ZFC → przyssawka próżniowa.

8. Ważne uwagi dotyczące obsługi

     • Stosowanie smarownicy mgłowej jest surowo zabronione. Zanieczyszczenie olejem zatka małą dyszę i zmniejszy siłę ssania.

     • Filtr próżniowy ZFC musi być zainstalowany po stronie zasysania, aby blokować kurz i chronić dyszę.

     • Zalecane ciśnienie zasilania: 0,4 ~ 0,5 MPa. Nie zaleca się długotrwałej, ciągłej pracy pod pełnym ciśnieniem 0,6 MPa.

     • Wąż pomiędzy eżektorem a przyssawką powinien być jak najkrótszy, a w celu uzyskania szybszej reakcji podciśnienia należy zmniejszyć objętość rurociągu.

     • Wbudowany element tłumiący będzie gromadził kurz po długim czasie użytkowania. Wyczyść lub wymień element tłumika, gdy ssanie spadnie.
