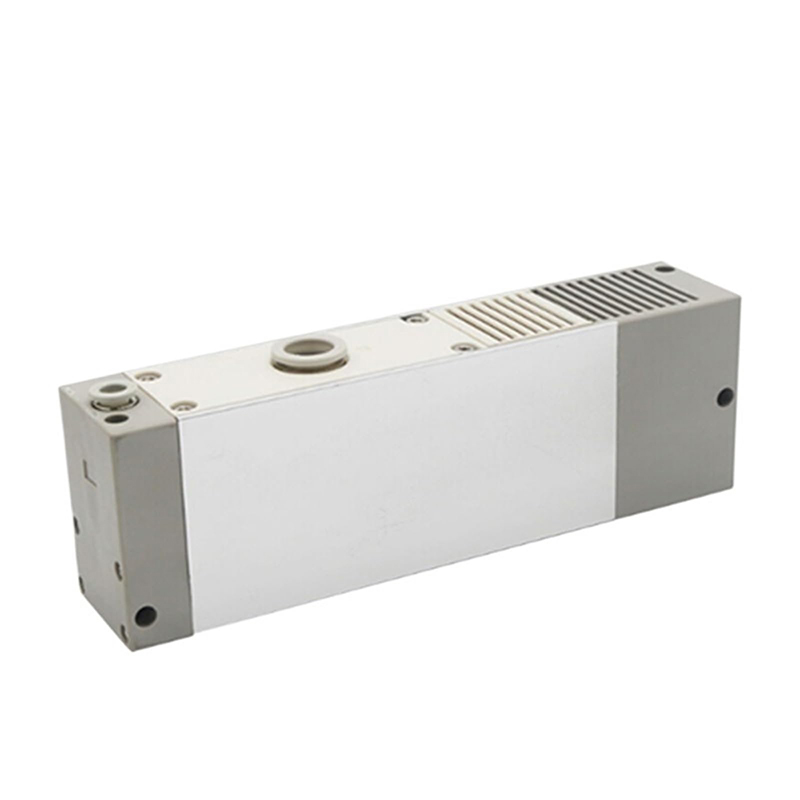

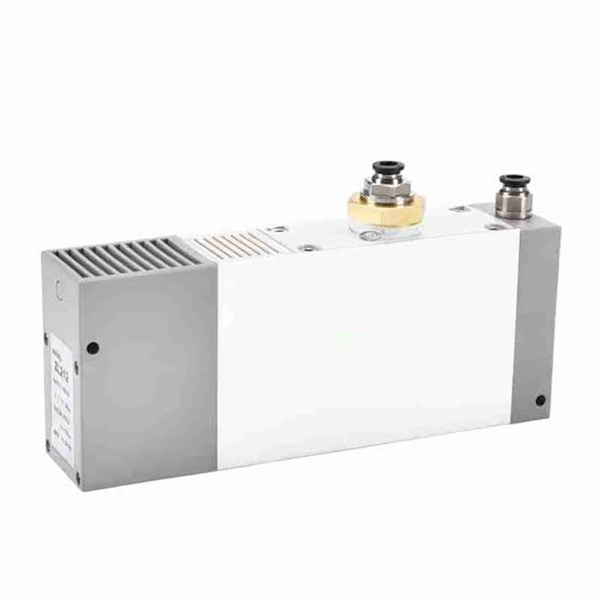

Marka: SOLH firmy Richge Technology | Zamiennik wsuwany zgodny z wymiarem instalacyjnym SMC ZL212
 |
Seria ZL212 to ulepszony, wielostopniowy eżektor próżniowy o dużym przepływie, wywodzący się z serii ZL112. Wyposażony w większy otwór dyszy, zapewnia wyższy poziom podciśnienia i lepszy przepływ ssania. Zaprojektowane specjalnie do dużych przyssawek, porowatych detali i warunków pracy charakteryzujących się wysokimi wyciekami. Powszechnie stosowana jako główna jednostka podciśnieniowa w manipulatorach robotycznych oraz w zastosowaniach związanych z przenoszeniem blach i materiałów szklanych.
|
Parametr Pozycja |
Specyfikacja |
|
Pozycja produktu |
Zaawansowany, ulepszony model ZL112, większa dysza zapewniająca wyższą próżnię i większy przepływ |
|
Odpowiedni płyn |
Sprężone powietrze |
|
Ciśnienie powietrza nawiewanego |
0,3 ~ 0,7 MPa, optymalny zakres pracy: 0,45 ~ 0,5 MPa |
|
Stopień próżni |
-90 ~ -95 kPa |
|
Przepływ ssania |
Ponad 30% wyższy niż ZL112, odpowiedni do porowatych przedmiotów i dużych przyssawek |
|
Zużycie powietrza |
Wielostopniowa konstrukcja dyfuzora, oszczędność energii ponad 40% w porównaniu z jednostopniowym eżektorem próżniowym |
|
Zakres temperatury otoczenia |
-5 ℃ ~ 60 ℃ |
|
Połączenie portu |
Standardowe złącze jednoprzyciskowe/port gwintowany, w pełni wymienne z wymiarem montażowym SMC ZL212 |

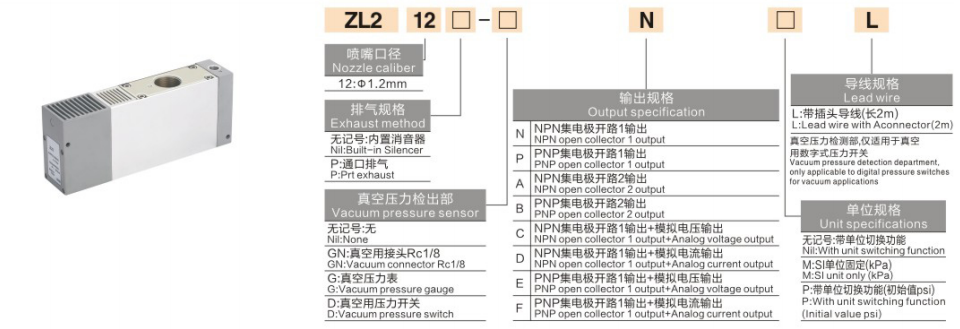

Podstawowy format:ZL212‑□‑□‑□‑□
Rozszerzony format z zaworem:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Pozycja |
Kod |
Definicja i szczegółowy opis |
|
1-4 |
ZL212 |
Kod serii dla wielostopniowego eżektora próżniowego, większy otwór dyszy w porównaniu z ZL112 |
|
5 |
Brak znaku |
Tłumik wydechowy, standardowa redukcja hałasu dla warsztatów ogólnych |
|
|
P |
Port wylotowy, do instalacji o wysokim przepływie lub scentralizowanej instalacji wylotowej |
|
6 |
Brak znaku |
Bez modułu wykrywania podciśnienia |
|
|
GN |
Port wykrywania podciśnienia Rc1/8 do podłączenia zewnętrznego manometru |
|
|
G |
Wbudowany mechaniczny manometr podciśnienia Y40Z |
|
|
D |
Wbudowany cyfrowy przełącznik ciśnienia podciśnienia |
|
7 |
N |
Wyjście 1-kanałowe typu otwarty kolektor NPN |
|
|
P |
Wyjście 1-kanałowe PNP z otwartym kolektorem |
|
|
A/B/C/D/E/F |
Wyjście wielokanałowe / wyjście sygnału analogowego i inne rozszerzone funkcje |
|
8 |
L |
Wstępnie zmontowany kabel z wtyczką o długości 2 metrów |
|
|
M / P |
Jednostka stała / jednostka przełączalna (opcjonalnie kPa / psi) |
|
Model |
Konfiguracja rdzenia |
Typowe zastosowanie |
|
ZL212 |
Standardowa jednostka podstawowa, bez manometru, bez wbudowanego zaworu |
Ogólne zastosowania o dużym przepływie, wymagany zewnętrzny zawór elektromagnetyczny |
|
ZL212-GN |
Zewnętrzny interfejs wakuometru Rc1/8 |
Zastosowania wymagające zewnętrznego podłączenia wakuometru do odczytu |
|
ZL212-D |
Wbudowany cyfrowy przełącznik ciśnienia podciśnienia |
Cyfrowy odczyt próżni i sprzężenie zwrotne sygnału elektrycznego do sterowania PLC |
|
ZL212-P |
Wersja wydechowa typu portowego bez wbudowanego tłumika |
Scenariusze dotyczące scentralizowanego układu wydechowego o wysokim przepływie, środowisko niewrażliwe na hałas |
|
ZL212-G |
Wyposażony w wakuometr mechaniczny Y40Z |
Ekonomiczny, lokalny, mechaniczny wskaźnik poziomu podciśnienia |
|
Element porównawczy |
ZL112 |
ZL212 |
|
Otwór dyszy |
Φ1,2 mm |
Dysza o większym rozmiarze |
|
Stopień próżni |
-88 ~ -92 kPa |
-90 ~ -95 kPa, wyższa wydajność próżni |
|
Przepływ ssania |
Średnie natężenie przepływu |
+30% większy przepływ ssania |
|
Odpowiednie warunki pracy |
Typowe przyssawki, małe i średnie detale |
Duża przyssawka, porowaty przedmiot obrabiany, blacha i szkło, pętle o wysokim wycieku |
|
Cena referencyjna modelu podstawowego |
Począwszy od 245 |
Począwszy od 478, ok. 20% więcej przy identycznej konfiguracji |
• Zwiększona wydajność wielostopniowej zwężki Venturiego: Promowany poziom podciśnienia i przepływ ssania, doskonałe możliwości adaptacji do pneumatycznych obwodów podciśnieniowych o dużym wycieku.
• W pełni zintegrowane opcje modułowe: Elektrozawór zasilania/uwalniania, tłumik, mechaniczny/cyfrowy wakuometr i wyłącznik ciśnieniowy są dostępne w konfiguracji jednoczęściowej, co minimalizuje liczbę dodatkowych części pomocniczych.
• Konstrukcja o niskim poziomie hałasu: Wbudowany tłumik, poziom hałasu ≤70dB, przyjazny dla zwykłego środowiska warsztatu fabrycznego.
• Bezobsługowa, stabilna praca: Brak ruchomych elementów mechanicznych, długa żywotność zapewniająca ciągłą produkcję przez 24 godziny.
• Kompatybilny ślad montażowy: Wymienny wymiar instalacyjny z ZL112, umożliwia bezpośrednią wymianę w miejscu instalacji.
• Mały i średni przedmiot obrabiany oraz zastosowanie pojedynczej przyssawki: wybierz ZL112, aby uzyskać lepszą wydajność kosztową.
• Duża przyssawka, porowaty materiał, tafla szkła lub pętla próżniowa o wysokim stopniu nieszczelności: Zastosuj ZL212, aby uzyskać wystarczającą próżnię i przepustowość.
• Automatyczna kontrola cyklu: Wybierz wersję z dwoma zaworami K1 (zawór zasilania + zawór spustowy), dopasuj do presostatu podciśnienia, aby uzyskać sprzężenie zwrotne sygnału w pętli zamkniętej.
• Monitoring wizualny i uruchomienie na miejscu: Wersja cyfrowego przełącznika ciśnienia Pick D do bezpośredniego cyfrowego odczytu wartości podciśnienia.
• Zrobotyzowana obsługa elementów ze szkła, blachy, płyty drewnianej i wielkoformatowych płyt
• Adsorpcja porowatych detali: zbieranie kartonów, pianek, tekstyliów i materiałów przepuszczalnych
• Obwód próżniowy o dużej nieszczelności dla uchwytu z wieloma przyssawkami o dużej powierzchni
• Automatyzacja linii montażowej, rozformowanie robota wtryskowego i transfer materiału
• Sprzęt logistyczny – stacja podciśnieniowego chwytania towarów wielkogabarytowych
