Wielostopniowy eżektor próżniowy serii ZL112

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria SOLH ZL112 to zintegrowany wielostopniowy eżektor próżniowy Venturiego, w pełni wymienny z równoważnymi modelami SMC. Charakteryzuje się bardzo wysokim stopniem podciśnienia, dużym przepływem ssania i drastycznie zmniejszonym zużyciem powietrza. Dostępnych jest wiele opcjonalnych zintegrowanych modułów, w tym elektromagnetyczne zawory zasilania/uwalniania, manometr podciśnienia, cyfrowy wyświetlacz miernika i przełącznik ciśnienia podciśnienia. Służy jako główna jednostka podciśnieniowa dla zautomatyzowanych ramion robotycznych i systemów mocowania z wieloma przyssawkami.

Pełny podział reguły kodowania modelu

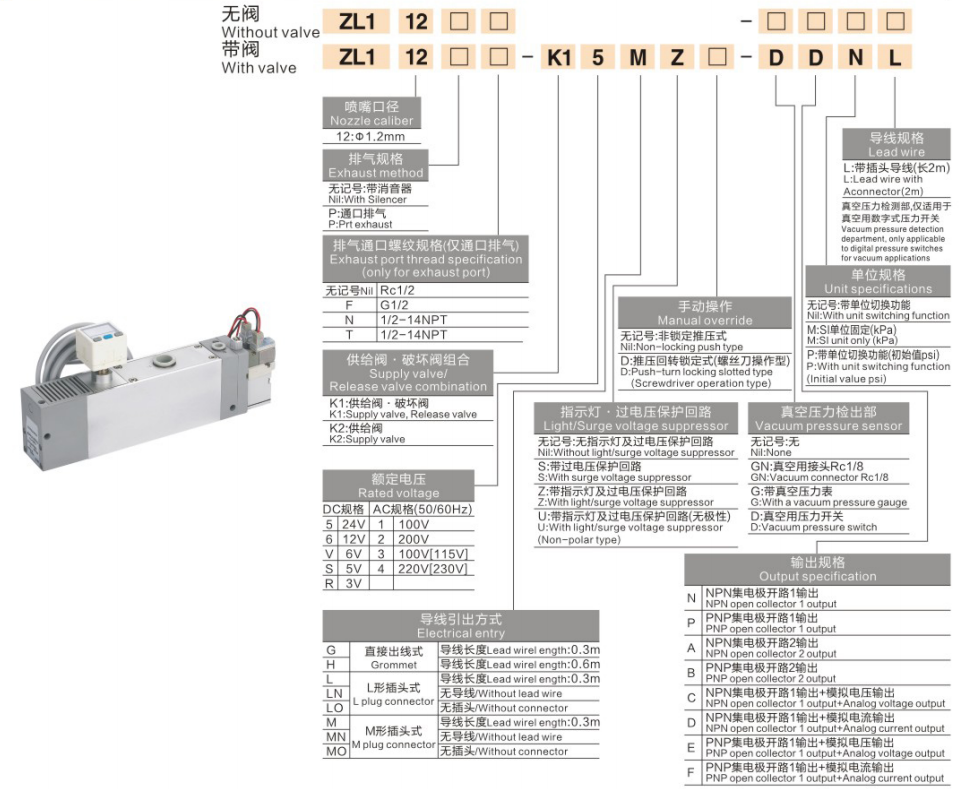

  1. Przykładowy model z pełnym zespołem zaworowym: ZL112-□-□-K15MZ-□-DDNL

Tabela porównawcza klasyfikacji i konfiguracji serii

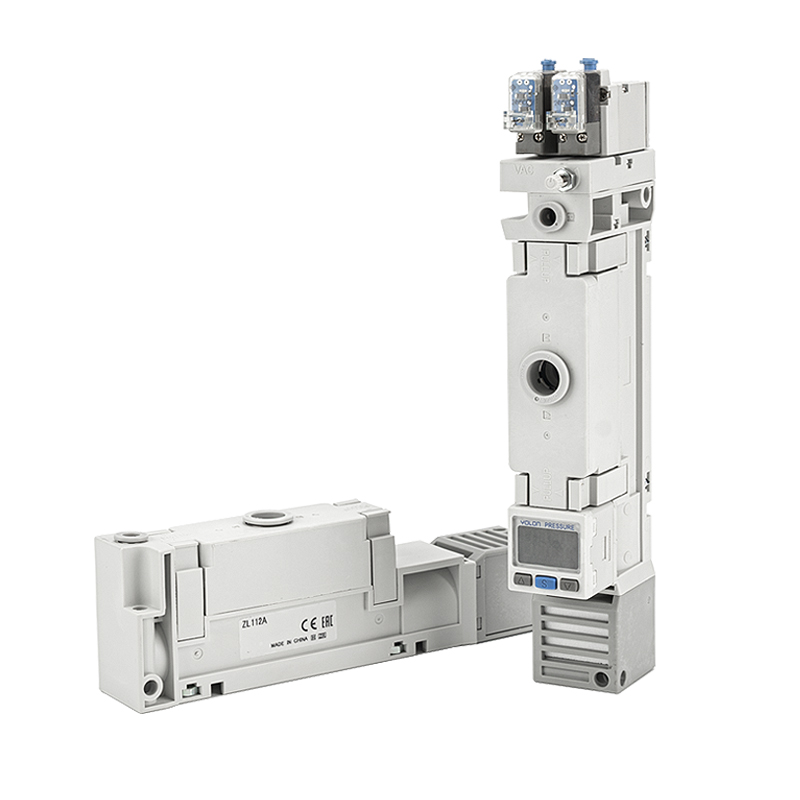

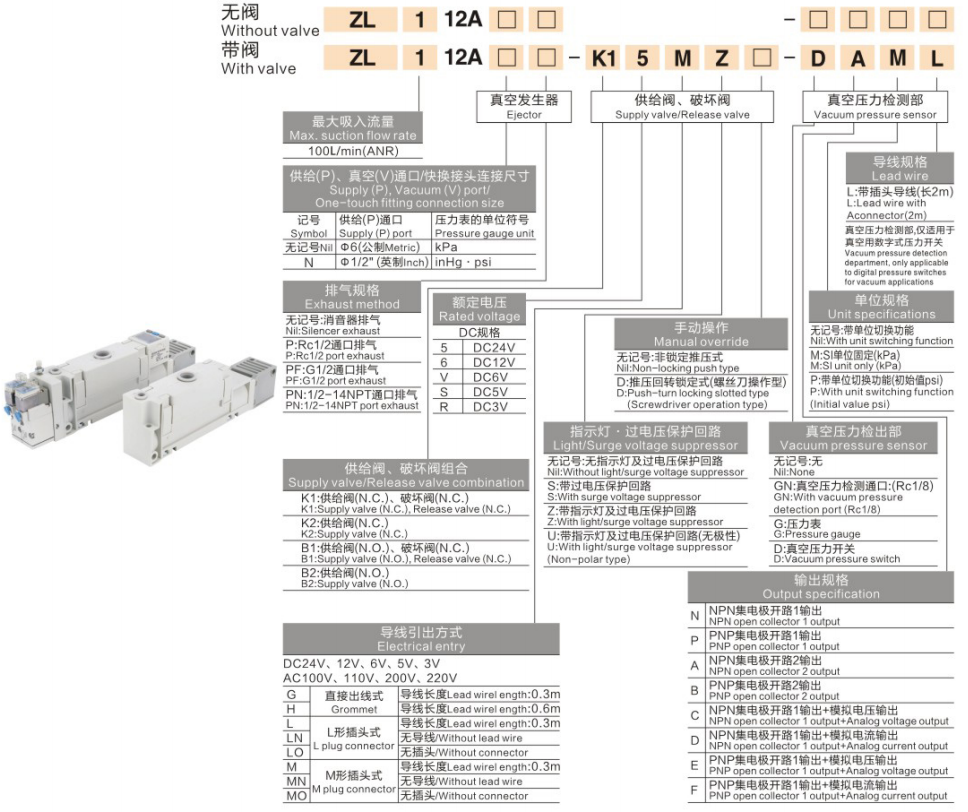

 1. Nowa zintegrowana seria ZL112A (ulepszona wersja wielofunkcyjna)

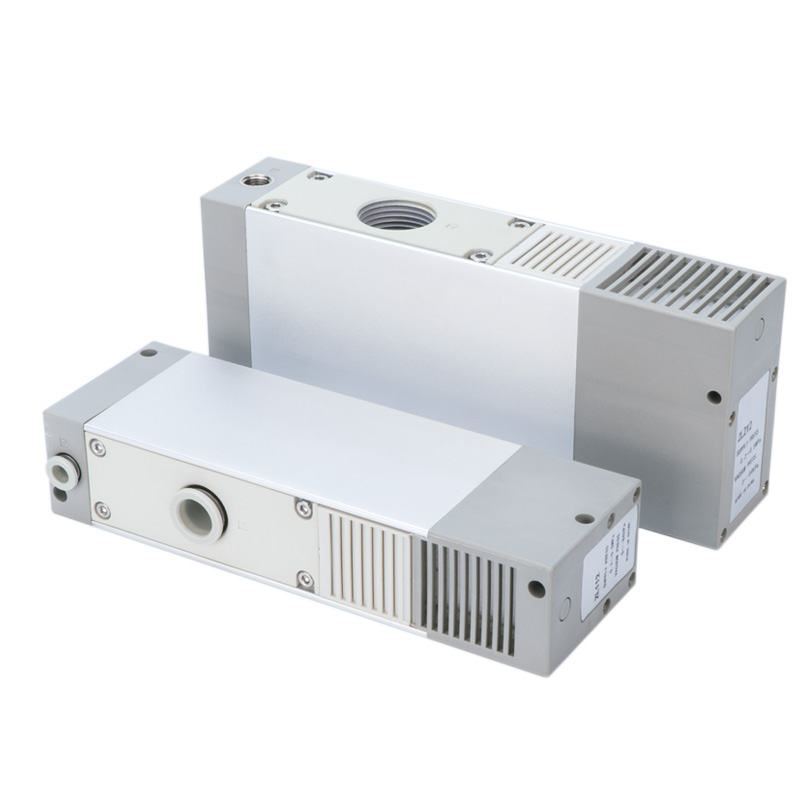

 2. Standardowa seria ZL112 (opcjonalnie miernik mechaniczny/cyfrowy)

Podstawowe zalety produktu

  1. Wielostopniowa technologia oszczędzania energii Venturiego

     --Stabilny stopień podciśnienia -88 ~ -92kPa, mocny przepływ ssania; zużycie powietrza zmniejszone o ponad 40% w porównaniu z eżektorami jednostopniowymi, co znacznie obniża koszty sprężonego powietrza w warsztacie.

  2. Wysoce modułowa, zintegrowana konstrukcja typu „wszystko w jednym”.

     -- Opcjonalnie wbudowany elektrozawór zasilania, zawór wydmuchowy uwalniający podciśnienie, tłumik, cyfrowy/mechaniczny manometr próżniowy i przełącznik ciśnienia. Nie są wymagane żadne dodatkowe oddzielne akcesoria, co pozwala zaoszczędzić miejsce w szafie i uprościć układ okablowania.

  3. Zintegrowany tłumik o niskim poziomie hałasu

     - Wbudowana konstrukcja tłumika ogranicza hałas podczas pracy ≤70dB(A), jest przyjazna dla ciągłej pracy w warsztacie w pomieszczeniach zamkniętych.

  4. Bezobsługowa, długa żywotność

     -- Zero wewnętrznych ruchomych części mechanicznych, odpornych na częste ciągłe cykle, umożliwia całodobową nieprzerwaną produkcję masową.

  5. Centralne zasilanie próżniowe z wieloma przyssawkami

     -- Nadaje się do synchronicznej adsorpcji na wielu stanowiskach roboczych z wieloma przyrządami, niewielkie rozmiary umożliwiają bezpośredni montaż na efektorze końcowym ramienia robota, co skraca czas reakcji rurociągu próżniowego.

Typowe scenariusze zastosowań przemysłowych

     -- Zautomatyzowane chwytaki robotyczne, obsługa urządzeń ssących z wieloma wnękami

     -- Elektronika 3C, panel szklany, blacha, pobieranie i umieszczanie próżniowe detali porowatych

     -- Urządzenia do pakowania próżniowego, drukowania i przemysłu spożywczego

     -- Przedmioty obrabiane i linie produkcyjne podatne na wycieki wymagające dużego, stabilnego przepływu podciśnienia

Przewodnik szybkiego wyboru krok po kroku

  1. Potwierdź żądanie automatycznej kontroli próżni

     -- Tylko wytwarzanie próżni bez automatycznego przedmuchu: Wybierz podstawowy model ZL112A / ZL112, goły (wymagany zawór zewnętrzny)

     -- Zalecane automatyczne zasysanie + szybki przedmuch próżni: wariant z podwójnym zaworem K1

     -- Priorytet kosztowy Tylko proste ssanie: wariant z pojedynczym zaworem zasilającym K2

  2. Potwierdź wymagania dotyczące sygnału monitorowania próżni

     -- Wymagane sprzężenie zwrotne progu PLC: Wybierz model presostatu próżniowego DNL (NPN) / DPL (PNP).

     -- Wymagany lokalny wizualny odczyt ciśnienia: D cyfrowy miernik z wyświetlaczem lub G mechaniczny manometr analogowy

  3. Potwierdź wymagania dotyczące układu wydechowego

     -- Standardowa kontrola hałasu w pomieszczeniu: wersja standardowa z wbudowanym tłumikiem (pusty kod wydechu)

     -- Wysokoprzepływowy/scentralizowany główny rurociąg wydechowy: wariant z otworem P

Podsumowanie w jednym zdaniu

     Wielostopniowy eżektor próżniowy SOLH ZL112 zapewnia wysoką próżnię na poziomie -88 ~ -92 kPa przy o 40% niższym zużyciu powietrza, obsługuje podwójne/pojedyncze zintegrowane zawory elektromagnetyczne, cyfrowy/mechaniczny wakuometr i opcje przełącznika ciśnienia NPN/PNP, zintegrowany kompaktowy moduł podciśnieniowy do zautomatyzowanych systemów manipulacyjnych z wieloma przyssawkami.
