1. Przegląd produktu

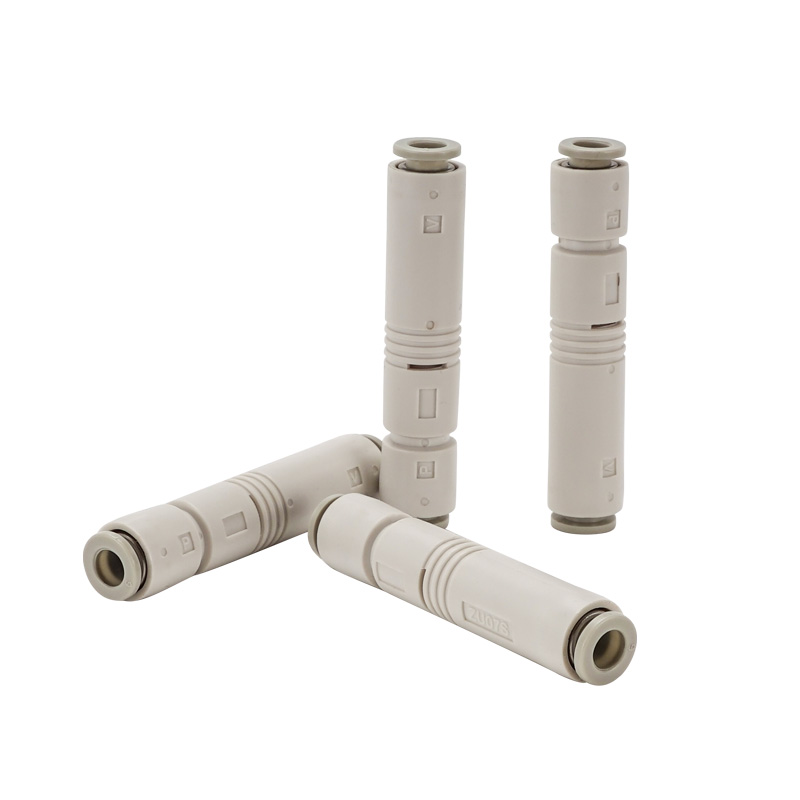

     Seria ZU to eżektor próżniowy z prostą rurką. Króciec podciśnieniowy i króciec dopływu powietrza są ułożone współosiowo w linii prostej. Charakteryzuje się najmniejszymi rozmiarami, ultralekką wagą i instalacją zajmującą mało miejsca. Nadaje się do rozproszonych przyssawek, ruchomych elementów i wąskiej przestrzeni zamkniętej.

2. Podstawowa struktura i zasada działania

     • Struktura: Port zasilania SUP → dysza → sekcja dyfuzora → Port próżni VAC → Port wylotowy EXH, integralnie uformowany korpus z żywicy.

     • Zasada: Szybki strumień sprężonego powietrza przez dyszę wytwarza podciśnienie w porcie próżniowym w celu adsorpcji próżniowej; wydech z wbudowaną konstrukcją wyciszającą.

     • Tworzywo: Korpus główny: inżynieryjna żywica PBT; dopasowanie jednym dotknięciem: POM. Nie zawiera miedzi i fluoru, zgodny z RoHS.

     • Waga: ZU05 ≈6,5g, ZU07≈7,0g; Nowa ulepszona wersja ZU□A tylko 3,9g.

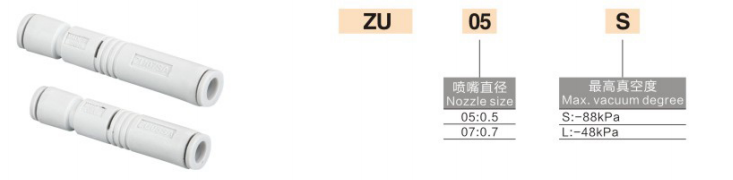

3. Zasada kodowania modelu (standard SMC)

  Stara wersja (ZU05 / ZU07)

  Format: ZU + otwór dyszy + typ (S/L)

     • ZU05S: Dysza Φ0,5, wysokopróżniowa (-84kPa)

     • ZU05L: Dysza Φ0,5, typ o wysokim przepływie (-48kPa)

     • ZU07S: Dysza Φ0,7, typ wysokopróżniowy

     • ZU07L: Dysza Φ0,7, typ o dużym przepływie

  Nowa ulepszona wersja (ZU□A, krótsza i lżejsza)

  Format: ZU + 03.04.05.07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Wysoka próżnia (-87 ~ -90 kPa); L = Wysoki przepływ (-48 kPa)

     • A = wersja ulepszona: długość skrócona o 11%, waga zmniejszona o 40%

4. Tabela kluczowych parametrów przy standardowym ciśnieniu zasilania 0,45 MPa

5. S Wysoka próżnia VS L Wysoki przepływ

     • S Typ wysokiego podciśnienia: Ostateczna próżnia -84 ~ -90 kPa. Do małych przyssawek, cienkich, dobrze uszczelnionych przedmiotów wymagających dużej siły adsorpcji, takich jak elementy elektroniczne i cienkie folie.

     • L Typ o wysokim przepływie: Maksymalne podciśnienie -48 kPa przy większym przepływie ssania. Nadaje się do przedmiotów obrabianych o porowatej/chropowatej powierzchni, dużych przyssawek, dużych wycieków i wymagań dotyczących szybkiej reakcji, np. karton i deska drewniana.

6. Przewodnik po instalacji i rurociągach

  1. Instalacja: Możliwość montażu w dowolnej orientacji, nie jest wymagany wspornik mocujący; można umieścić bezpośrednio w środku rurociągu powietrznego.

  2. Rurociąg

￮ Port zasilania SUP: podłącz rurkę powietrzną Φ6 (standard)

￮ Port próżniowy VAC: podłącz przyssawkę/rurociąg próżniowy

￮ Port wylotowy EXH: otwarty do atmosfery, nie blokować

  3. Ciśnienie: Standard 0,45 MPa, zakres roboczy 0,1 ~ 0,6 MPa

  4. Temperatura: 5 ~ 50 ℃ (bez oblodzenia w źródle powietrza)

7. Typowe scenariusze zastosowań

     • Elektronika 3C, półprzewodnik, adsorpcja rozproszona z małymi przyssawkami

     • Automatyzacja linii produkcyjnej, części ruchome / efektor końcowy robota

     • Wąska przestrzeń instalacyjna, lekkie i szybkie aplikacje

     • Obsługa cienkiego papieru, cienkiej folii, drobnych części i chipów elektronicznych

8. Porównanie wyboru: ZU vs ZB vs ZL
