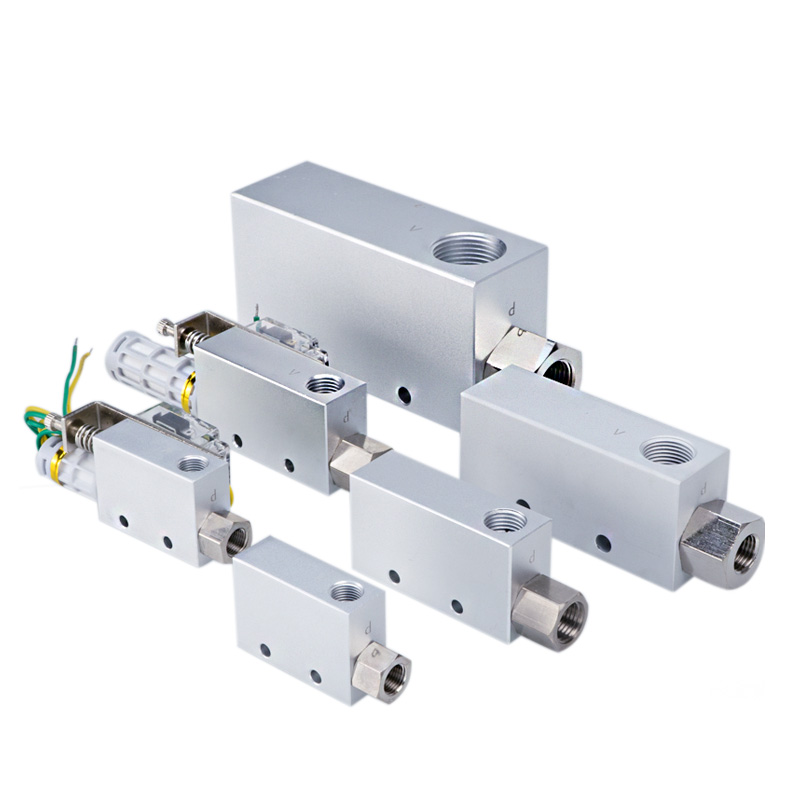

Eżektor próżniowy serii CV

Eżektor próżniowy serii SOLH CV, bezpośredni zamiennik generatora podciśnienia CONVUM z montażem 1:1 i kompatybilnością wydajności. Wersje wysokociśnieniowe HS 90–93 kPa / LS o wysokim przepływie, rozmiary dysz 10–30. Opcje modułowe: tłumik standardowy/niskoszumowy (do 58dB), presostat podciśnieniowy CK/DK, wbudowany elektrozawór K25L DC24V. Idealny do elektroniki 3C, automatyzacji robotycznej i ciągłej pracy 24h.

Wyślij zapytanie

Opis produktu

Eżektor próżniowy serii CV | Modułowy generator próżniowy SOLH Convum Style

Marka: SOLH firmy Richge Technology | Bezpośredni zamiennik generatora próżniowego CONVUM

1. Przegląd produktu

CONVUM to uznany japoński producent systemów próżniowych, znany ze zintegrowanych, modułowych i wysoce niezawodnych eżektorów próżniowych. Wersja zamienna SOLH dziedziczy swoją klasyczną strukturę i system nazewnictwa. Jest to główny wybór w przypadku elektroniki 3C i automatyzacji robotyki.

2. Zasada nazewnictwa modeli

Przykład:CV-10HS-MD

• CV: Kod serii eżektora próżniowego typu Convum

• 10/15/20/25/30: Rozmiar dyszy. Większa liczba = większy przepływ i moc ssania

• HS/LS: Stopień wydajności

￮ HS: Typ wysokiego podciśnienia, wysoki poziom podciśnienia do ciężkich i uszczelnionych przedmiotów

￮ LS: Typ o wysokim przepływie, duży przepływ wlotowy do zastosowań porowatych/nieszczelnych

• M: Tłumik standardowy (hałas 80-85dB)

• D: Tłumik o wysokiej wydajności (niski poziom hałasu 58-65dB)

• CK: Wyposażony w presostat podciśnienia (sygnał zwrotny)

• DK: Presostat + kabel 1m

• K25L: Wbudowany zawór elektromagnetyczny DC24V do automatycznego włączania/wyłączania próżni

3. Klasyfikacja i konfiguracja modeli pełnej serii

3.1 Wersja podstawowa (bez tłumika)

Model	Typ wydajności	Aplikacja
CV-10HS/15HS/20HS/25HS/30HS	Wysoka próżnia, brak tłumika	Zastosowania wrażliwe na koszty, bez wymagań dotyczących hałasu
CV-10LS/15LS/20LS/25LS/30LS	Wysoki przepływ, bez tłumika	Porowate/nieszczelne detale, brak wymagań dotyczących hałasu

Wersja z tłumikiem 3.2 (standardowa / niskoszumowa)

Model	Typ tłumika	Poziom hałasu
CV-10HS-M/15HS-M/20HS-M/25HS-M/30HS-M	Standardowy tłumik	80-85dB
CV-10HS-MD/15HS-MD	Tłumik o wysokiej wydajności	58-65dB
CV-10LS-M/15LS-M/20LS-M/25LS-M/30LS-M	Standardowy tłumik	80-85dB
CV-10LS-MD/15LS-MD	Tłumik o wysokiej wydajności	58-65dB

3.3 Wersja przełącznika ciśnienia (ze sprzężeniem zwrotnym sygnału)

Model	Opis konfiguracji
CV-10HSCK-MD / 15HSCK-MD	Wysoki tłumik + presostat podciśnienia
CV-20HSCK / 25HSCK / 30HSCK	Tłumik standardowy + presostat podciśnienia
CV-10HSDK/15HSDK	Tłumik wysoki + wyłącznik ciśnieniowy + kabel 1m

3.4 Wersja z zaworem elektromagnetycznym (automatyczne odsysanie i przerwanie podciśnienia)

Model	Opis konfiguracji
CV-10HS-K25L /15HS-K25L	Wbudowany elektrozawór DC24V, brak wyłącznika ciśnieniowego
CV-10HSCK-K25L /15HSCK-K25L	Zawór elektromagnetyczny + wyłącznik ciśnieniowy, zintegrowane sterowanie

4. Porównanie wydajności przy wysokim przepływie HS i LS przy wysokim przepływie

Przedmiot	Typ wysokopróżniowy HS	Typ LS o wysokim przepływie
Stopień próżni	Wysoka (-90 ~ -93 kPa)	Średni (-85 ~ -90 kPa)
Przepływ ssania	Średni	Wysoki (~+20% większy przepływ w porównaniu do HS tego samego rozmiaru)
Przydatność przedmiotu obrabianego	Ciężkie części, uszczelnione komponenty, metalowe przedmioty	Porowate detale, blacha, szkło, duże obciążenia przeciekowe
Typowy model	CV-15HS	CV-15LS

5. Szybki przewodnik wyboru

1. Najpierw wybierz rozmiar dyszy

￮ Mała przyssawka / lekki przedmiot obrabiany: seria 10/15

￮ Średnia przyssawka / zwykły przedmiot obrabiany: seria 20

￮ Duża przyssawka / arkusz / szkło: seria 25/30

2. Wybierz typ wydajności

￮ Silne ssanie i zapobieganie upuszczaniu: wybierz HS

￮ Większy przepływ i szybsze pobieranie: wybierz LS

3. Wybierz opcjonalne akcesoria

￮ Warsztat wrażliwy na hałas: wybierz tłumik D o wysokiej wydajności

￮ Potrzebujesz sygnału zwrotnego podciśnienia: wybierz przełącznik ciśnienia CK

￮ Automatyczne odsysanie/uwalnianie: wybierz wbudowany zawór elektromagnetyczny K25L

6. Podstawowe zalety wersji zamiennej SOLH

• 1:1 wymienne z CONVUM: wymiar montażowy, interfejs portu i wydajność w pełni kompatybilne, bezpośrednia wymiana typu drop-in.

• Pełne portfolio konfiguracyjne: jednostka podstawowa, zintegrowany zawór, opcje przełącznika ciśnienia i tłumika, kompleksowe rozwiązanie.

• Doskonała wydajność kosztowa: cena wynosi 1/3 ~ 1/2 importowanego oryginału, doskonale nadaje się do obniżenia kosztów maszyny w masowej produkcji.

• Dostępna opcja o niskim poziomie hałasu: wersja z wysokim tłumikiem do 58 dB, zapewniająca ciche środowisko warsztatowe.

• Konstrukcja bezobsługowa: brak ruchomych części, długa żywotność, możliwość ciągłej pracy przez 24 godziny.
