Eżektor próżniowy z portem korpusowym serii ZH-D

Eżektor próżniowy z portem korpusowym serii ZH-D | Jednostopniowy generator podciśnienia Venturiego z bezpośrednim połączeniem pneumatycznym

Marka: SOLH firmy Richge Technology | W pełni mechaniczny, wymienny z importowanym generatorem próżniowym serii ZH

1. Przegląd produktu

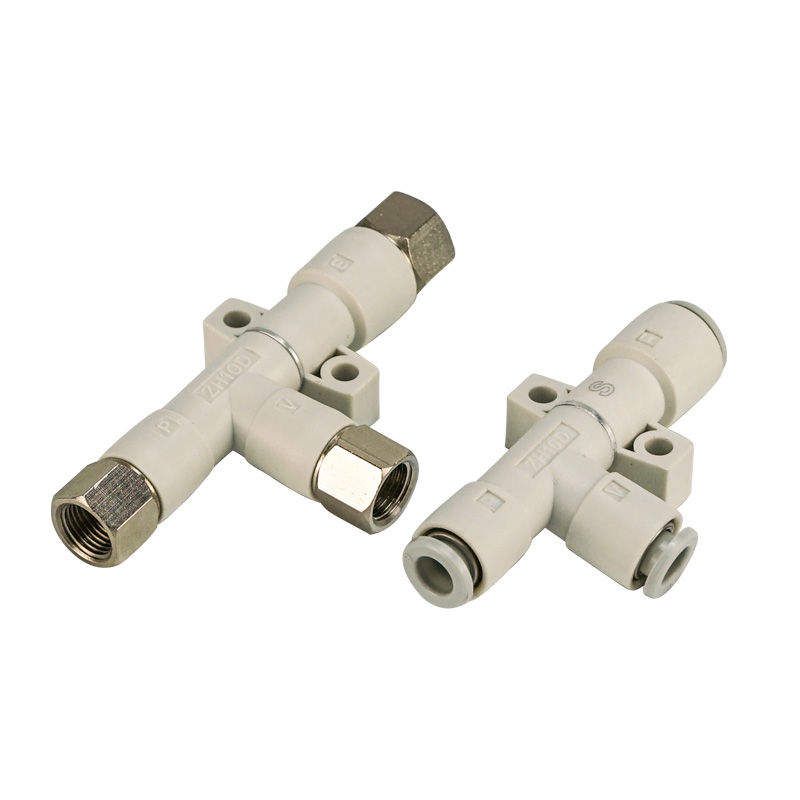

     Typ ZH-D z otworem w korpusie to jednostopniowy eżektor próżniowy Venturiego. Trzy niezależne porty, w tym port zasilania SUP, port próżni VAC i port wylotu EXH, wymagają zewnętrznego orurowania. Brak wbudowanego tłumika wewnątrz głównego korpusu. Kompaktowa i lekka konstrukcja ze zintegrowaną konstrukcją dyszy z żywicy, w pełni wymienna z importowaną serią ZH.

  Wyróżnienie modelu

     • ZH-D Typ z otworem w korpusie: Trzy przyłącza do rurociągów zewnętrznych, bez wbudowanego tłumika.

     • ZH-B typu skrzynkowego: Wyposażony w zintegrowany tłumik wewnątrz korpusu, zarezerwowane są tylko porty zasilania i podciśnienia.

  Dwie klasy wydajności:

     • Specyfikacja S (wysoka próżnia): Maksymalna próżnia -90 kPa, idealna do uszczelnionych gładkich detali.

     • Specyfikacja L (wysoki przepływ): Większy przepływ ssania przy niższym poziomie podciśnienia, do oddychających porowatych przedmiotów, takich jak papier, tkanina i karton.

  Osłony otworów dysz Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0mm. Obsługa wielu opcji połączeń: mocowanie jednym dotknięciem, gwint G/Rc, gwint calowy NPT. Wiele rozwiązań montażowych: bezpośrednie mocowanie śrubowe, wspornik montażowy i montaż na szynie DIN. Szeroko stosowane w efektorach końcowych robotów i modułach wielostanowiskowych.

2. Pełne wyjaśnienie kodowania modelu

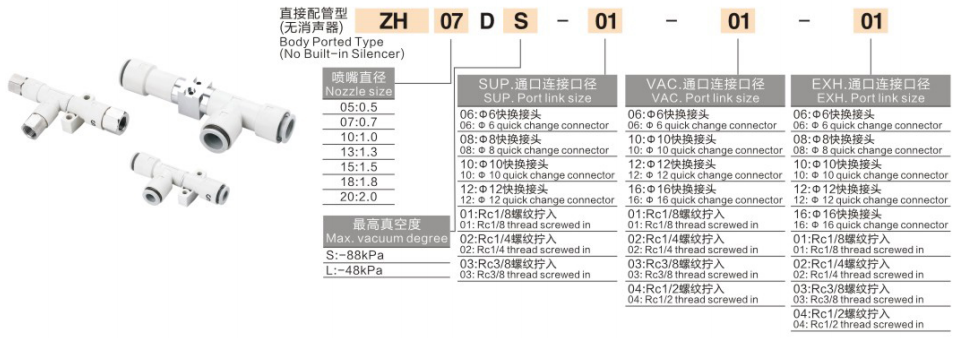

Przykładowy model:ZH10DSA-06-08-10

     • ZH: Kod serii eżektora próżniowego

     • 10: Kod otworu dyszy

     • D/B: Forma ciała. D = typ z portem korpusu z 3 portami zewnętrznymi bez wbudowanego tłumika; B = typ skrzynkowy ze zintegrowanym tłumikiem

     • S/L: Charakterystyka próżni. S = typ wysokiego podciśnienia, ostateczny -90 kPa przy umiarkowanym przepływie ssania; L = typ o wysokim przepływie. ZH05-13 ostateczny -48 kPa; ZH15‑20 Ultimate –66 kPa, duży przepływ dla elementów oddychających

     • A: Lekka wersja nowej generacji o skróconych wymiarach i zmniejszonej masie

     • -06-08-10: Specyfikacja portu(SUP-VAC-EXH). Dwucyfrowa liczba oznacza metryczny rozmiar dopasowania jednym dotknięciem (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 dla gwintu G/Rc; N01/N02 do gwintu calowego NPT.

  Przykład zamówienia: ZH13DSA-08-10-10
     Eżektor próżniowy ZH z portem korpusu, dysza Φ1,3 mm, klasa wysokiej próżni S, nowa, lekka wersja A; przyłącze zasilania Φ8, przyłącze podciśnienia Φ10, przyłącze wylotu Φ10, złącze jednoprzyciskowe.

3. Podstawowe zalety wydajności

     • Trzy w pełni niezależne porty zewnętrzne: Oddzielne porty zasilania SUP, podciśnienia VAC i wylotu EXH. Gazy spalinowe można podłączyć do zewnętrznego tłumika lub centralnego rurociągu wydechowego. Nadaje się do integracji efektora końcowego robota i modułu, bez wewnętrznych ograniczeń przestrzennych tłumika.

     • Lekka zintegrowana dysza żywiczna: Dysza i główny korpus integralnie uformowane w celu znacznego zmniejszenia masy, idealne do szybkich poruszających się EOAT. Nowa wersja A skraca długość i wysokość, waga zmniejszona aż do 74%.

     • Podwójne opcje wydajności próżniowej: S wysoka próżnia do gładkich, uszczelnionych detali, w tym szkła, blachy i obudów z tworzyw sztucznych; L o wysokim przepływie do kartonów, folii, tkanin i materiałów podatnych na wycieki w celu kompensacji wycieków.

     • Bogaty wybór portów: Metryczne złącze obsługiwane jednym dotknięciem, gwint rurowy G/Rc i gwint imperialny NPT do adaptacji sprzętu na rynku światowym.

     • Zróżnicowane metody montażu: Bezpośrednie mocowanie śrubowe, wspornik standardowy, wspornik w kształcie litery L i montaż na szynie DIN dla elastycznego układu.

     • Wymóg pracy bez oleju: Zabrania się smarowania mgłą olejową, wymagane jest wyłącznie suche, przefiltrowane sprężone powietrze.

4. Standardowe Specyfikacje Techniczne

Wydajność przy ciśnieniu zasilania 0,5 MPa (ANR)

W przypadku wariantu L o wysokim przepływie: wyższy przepływ ssania przy identycznym otworze dyszy przy niższym poziomie podciśnienia końcowego.

5. Tabela porównawcza ZH-D i ZH-B

6. Wskazówki dotyczące wyboru krok po kroku

     • Wybór wydajności S/L

 ￮ ✅ Wysoka próżnia S (-90 kPa): Gładkie, uszczelnione elementy obrabiane, takie jak blacha stalowa, szkło, obudowa z tworzywa sztucznego, PCB; niewielki wyciek, wymagana duża siła adsorpcji.

 ￮ ✅ L o wysokim przepływie: karton, pianka, folia, tkanina i inne podatne na wycieki oddychające przedmioty; duży przepływ kompensuje wycieki podciśnienia.

     • Wybór otworu dyszy: Wybierz zgodnie z całkowitą powierzchnią adsorpcji przyssawki. Większa dysza zapewnia większy przepływ ssania, a jednocześnie większe zużycie powietrza. Unikaj zbyt dużych dysz, aby zapobiec stratom sprężonego powietrza.

     • Wybór typu portu: Metryczne mocowanie jednym dotknięciem (06.08.10.12) do urządzeń automatyki domowej; Gwint G / gwint NPT dla maszyn eksportowych za granicę.

     • Uwaga dotycząca obsługi wydechu dla typu D: Wariant D nie ma wbudowanego tłumika. Port wydechowy EXH musi być podłączony do zewnętrznego tłumika, w przeciwnym razie hałas będzie ekstremalny; lub wyprowadź rurę wydechową z szafy na sprzęt.

     • Rozwiązanie do wykrywania próżni: Eżektor próżniowy serii ZH bez wbudowanego wyłącznika ciśnieniowego. Jeśli potrzebny jest sygnał zwrotny, dodaj zewnętrzny przełącznik ciśnienia podciśnienia ZSE.

7. Typowe scenariusze zastosowań

     • Robot EOAT kompletacja na końcu ramienia: części plastikowe 3C, obsługa płytek drukowanych i arkuszy akumulatorów

     • Branża opakowaniowa: odbiór kartonów, folii i materiałów papierowych

     • Wyjmowanie części o małych rozmiarach dla robota wtryskowego

     • Wielorównoległy moduł próżniowy do synchronicznej adsorpcji z wieloma przyssawkami

     • Stacje automatyki wymagające scentralizowanego odprowadzania gazów odlotowych na zewnątrz obudowy sprzętu

8. Opis standardowego schematu obwodu pneumatycznego

     Standardowy obwód ZH‑D z otworem w korpusie: filtr źródła powietrza AFC (zabroniony moduł mgły olejowej) → zawór elektromagnetyczny 3/2 → przyłącze zasilania SUP ZH‑D; Port próżniowy VAC łączy filtr próżniowy ZFC z przyssawką; Port wydechowy EXH łączy zewnętrzny tłumik lub wąż wydechowy poprowadzony na zewnątrz urządzenia.

9. Ważne uwagi dotyczące obsługi

     • Stosowanie smarownicy mgłą olejową jest surowo zabronione. Zanieczyszczenia olejowe zatykają mały otwór dyszy, powodują spadek siły ssania lub całkowitą awarię. Do oczyszczania źródła powietrza należy stosować wyłącznie filtr powietrza.

     • Wbudowany filtr próżniowy ZFC musi być zainstalowany po stronie podciśnienia. Przedostanie się cząsteczek kurzu spowoduje zablokowanie dyszy.

     • W przypadku wyrzutnika ZH-D z otworem w korpusie, króciec wydechowy EXH musi być wyposażony w tłumik, aby uniknąć nadmiernego poziomu hałasu.

     • Zalecane ciśnienie zasilania: 0,4-0,5 MPa. Nie zaleca się długotrwałej, ciągłej pracy pod pełnym ciśnieniem 0,6 MPa.

     • Zminimalizuj długość węża pomiędzy eżektorem próżniowym a przyssawką, zmniejsz objętość rurociągu, aby uzyskać szybszą reakcję podciśnienia.
