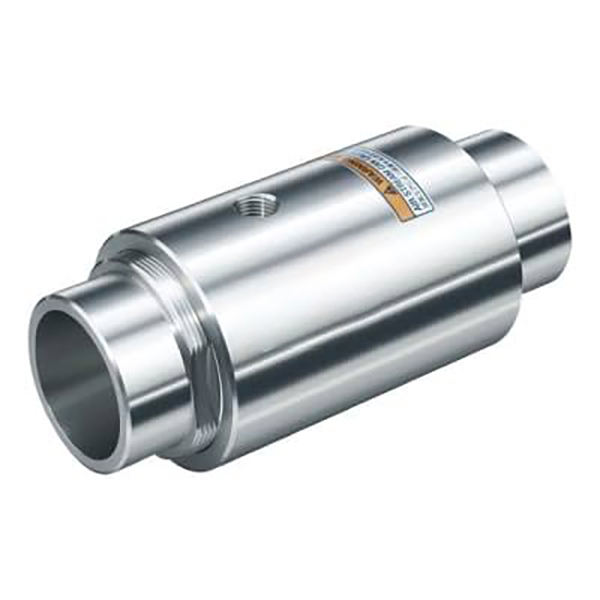

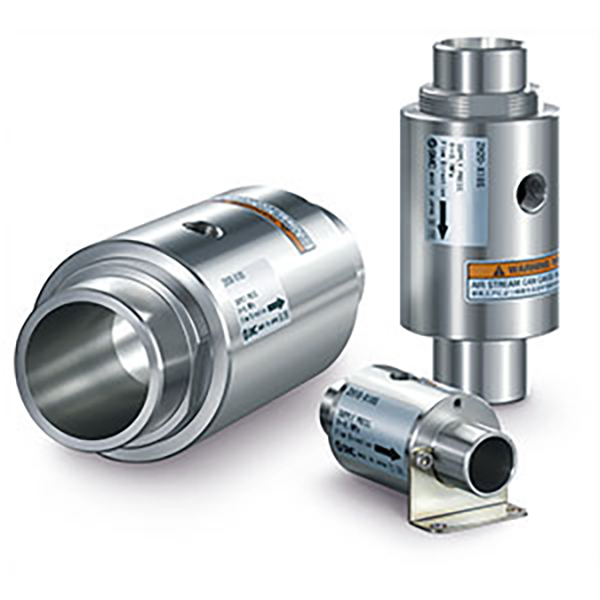

Eżektor próżniowy serii ZH-X185

Eżektor próżniowy serii ZH-X185 | Dysza o wysokim przepływie, funkcja 2 w 1

Marka: SOLH firmy Richge Technology | Dwukierunkowy wyrzutnik pneumatyczny zgodny z SMC

1. Przegląd produktu

     ZH-X185 integruje generator podciśnienia o wysokim przepływie i dyszę nadmuchową o wysokim przepływie w jednym urządzeniu. Zasilany wyłącznie sprężonym powietrzem, nie wymaga prądu i nie zawiera ruchomych elementów. Można go stosować do zbierania pyłu, zasysania i przenoszenia materiału, oczyszczania powietrza, chłodzenia i usuwania wiórów.

2. Podstawowa funkcja: działanie 2 w 1

     • Tryb próżniowy – wysoki przepływ ssania

￮ Odsysanie pyłów, dymów spawalniczych, wiórów, proszków, małych części i transportu materiałów sypkich

     • Tryb nadmuchu – wysoki przepływ powietrza

￮ Suszenie wody, wydmuchiwanie wiórów, chłodzenie formy, czyszczenie i odpylanie

3. Główne specyfikacje techniczne (wymienne SOLH / SMC)

     • Środek roboczy: Sprężone powietrze

     • Ciśnienie zasilania: 0～0,7 MPa, zalecane ciśnienie robocze 0,4–0,5 MPa

     • Temperatura otoczenia: -5～60 ℃

     • Współczynnik wzmocnienia przepływu

￮ Przepływ ssania podciśnienia ≈ 3-krotność objętości powietrza nawiewanego

￮ Przepływ nadmuchu ≈ 4-krotność objętości powietrza nawiewanego

     • Struktura: Kanał wewnętrzny o dużej średnicy, umożliwia przepływ wiórów i pyłu, zapobiegając zatykaniu

     • Tworzywo: Korpus ze stopu aluminium, lekki i trwały

     • Montowanie: Wyposażony w wspornik montażowy ułatwiający instalację

4. Modele standardowe i rozmiary otworów (z wersją wspornika B)

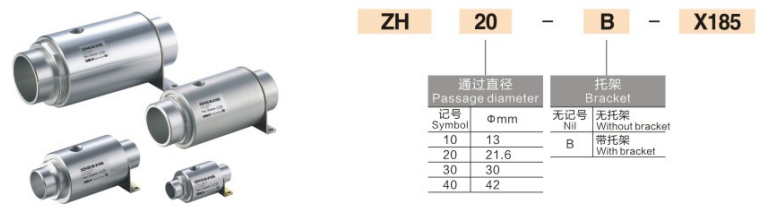

5. Objaśnienie kodu modelu (ZH20-B-X185)

     • ZH: Seria eżektorów próżniowych

     • 20: Kod rozmiaru otworu (10 / 20 /30 /40)

     • B: Z uchwytem montażowym

     • X185: Dysza o dużym przepływie, funkcja 2 w 1

6. Kluczowe cechy produktu

     • Podwójna funkcja 2 w 1: Przełączanie pomiędzy zasysaniem próżniowym a nadmuchem powietrza poprzez prostą zmianę kierunku podłączenia rurociągu

     • Wysoka wydajność przepływu: Duża moc ssania i nadmuchu zapewniająca wysoką wydajność roboczą

     • Duży otwór wewnętrzny: Może zasysać wióry, kurz i drobne cząstki, niskie ryzyko zatkania

     • Bezobsługowy: Brak silnika, łożysk i styków elektrycznych

     • Bezpieczeństwo przeciwwybuchowe: Konstrukcja w pełni pneumatyczna, odpowiednia do niebezpiecznych środowisk pracy

     • Wstępnie zainstalowany wspornik: Prosty i elastyczny montaż

7. Typowe scenariusze zastosowań

     • Zastosowania zasysania próżniowego: Odsysanie dymów spawalniczych, odpylanie, transport proszku, transport materiałów sypkich, pobieranie lekkich detali

     • Aplikacje z nadmuchem powietrza: Suszenie przedmiotu obrabianego, rozdmuchiwanie wiórów, chłodzenie formy, odpylanie i usuwanie wody

8. ZH-X185 VS Standardowy eżektor próżniowy ZH
