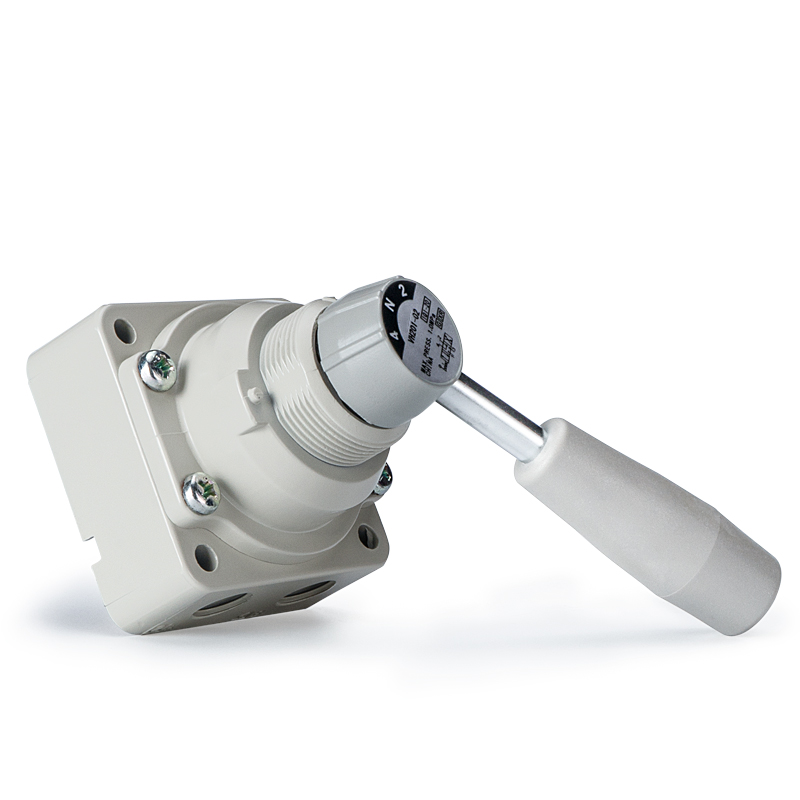

Ręczny 4-drogowy obrotowy zawór ręczny serii VH

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VH to 4-drogowy ręczny obrotowy zawór ręczny obsługiwany poprzez obrót uchwytu o 90° w celu przełączania obwodów powietrza. Jest szeroko stosowany do ręcznej zmiany kierunku, uruchamiania sprzętu, zatrzymywania awaryjnego i przełączania źródła powietrza w układach pneumatycznych, charakteryzuje się prostą konstrukcją mechaniczną, stabilną niezawodnością i wyraźnym wizualnym wskazaniem pozycji.

Struktura podstawowa i zasada działania

     -- Typ zaworu: 4-drogowy, ręczny zawór obrotowy

     -- Tryb pracy: obrót uchwytu o 90° w celu przełączania pozycji

     -- Definicja portu: wlot zasilania P, robocze porty wyjściowe A/B, port wylotowy R

     -- Trzy standardowe funkcje centrum:

        1. Centralnie zamknięte (model 200/210): Wszystkie porty uszczelnione w położeniu środkowym, aby utrzymać ciśnienie w cylindrze

        2. Środkowy wylot (model 201/211): Porty A i B podłączone do wylotu w celu uwolnienia pełnego ciśnienia

        3. 2-pozycyjny (Model 202/212): Brak pozycji środkowej, tylko dwa stany P → A / P → B

     - Struktura uszczelniająca: Precyzyjne uszczelnienie szpuli obrotowej z bardzo niskim wyciekiem wewnętrznym

     -- Opcje montażu: orurowanie boczne/rurociągi dolne; montaż panelowy / bezpośredni montaż na korpusie zaworu.

Pełne dane techniczne

  1. Uniwersalne parametry ogólne

     -- Odpowiedni płyn: sprężone powietrze

     -- Ciśnienie próbne: 1,5 MPa

     -- Maksymalne ciśnienie robocze: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Temperatura otoczenia i średnia: -5 ~ +60 ℃ (niedozwolone oblodzenie)

     -- Kąt obrotu operacji: 90°

     -- Wymagania dotyczące smarowania: Bez smarowania; Opcjonalnie smarowanie olejem turbinowym ISO VG32

     -- Materiał: Korpus zaworu – stop cynku / aluminium odlewane ciśnieniowo; rękojeść – żywica konstrukcyjna

  2. Tabela rozmiarów serii i parametrów portów

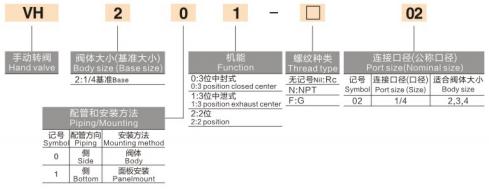

Wyjaśnienie kodu modelu

  1. Przykład: VH210-02

     -- VH: Kod serii podstawowej

     -- 2: Kod rozmiaru (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Układ rurociągów (0 = przyłącze boczne, 1 = przyłącze dolne)

     -- 0: Funkcja środkowa (0 = środkowa zamknięta, 1 = środkowa wylot, 2 = 2-pozycyjna)

     -- 02: Kod rozmiaru portu (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Popularne modele standardowe

     -- VH210-02: 1/4", dolna rura, 3-pozycyjna, centralnie zamknięta (najczęściej stosowana)

     -- VH200-02: 1/4", boczna rura, 3-pozycyjna, środkowa zamknięta

     -- VH201-02: 1/4", boczna rura, 3-pozycyjny środkowy wylot

    -- VH310-03: 3/8", dolna rura, 3-pozycyjna, środkowa zamknięta

 Podstawowe zalety produktu

  1. Intuicyjna obsługa z wbudowaną blokadą położenia

      Uchwyt obrotowy 90° z dobrze widoczną pozycją przełącznika; zintegrowana mechaniczna blokada pozycjonowania zapobiega przypadkowemu błędnemu uruchomieniu.

  2. Trzy opcje funkcji środkowej dla różnych warunków pracy

     -- Centralnie zamknięty (200/210): Utrzymuj ciśnienie docisku cylindra podczas wyłączania sprzętu

     -- Wydech centralny (201/211): Bezpieczne odprowadzenie ciśnienia i pełne odpowietrzenie układu na potrzeby konserwacji

     -- 2-pozycyjny (202/212): Proste dwukierunkowe przełączanie bez pośredniej pozycji zatrzymania

  3. Wysoce elastyczna konstrukcja z wieloma mocowaniami

     Obsługuje układy rurociągów bocznych i dolnych; dostępne są dwie metody instalacji: montaż podtynkowy na panelu lub bezpośrednie mocowanie korpusu zaworu.

  4. Solidna, długa żywotność i bezobsługowość

      Trwała obrotowa konstrukcja uszczelniająca o wyjątkowej odporności na kurz i zanieczyszczenia; nie wymaga rutynowego smarowania ani konserwacji.

Typowe scenariusze zastosowań

     -- Ręczne przełączanie dwukierunkowe dla cylindrów pneumatycznych

     -- Tymczasowe sterowanie ręczne, odpowietrzanie ciśnienia podczas uruchamiania i konserwacji sprzętu

     -- Izolacja wyłącznika awaryjnego i odcięcie źródła powietrza dla blokady bezpieczeństwa maszyny

     -- Ręczne stacje wyzwalające dla półautomatycznych urządzeń produkcyjnych

     -- Demonstracja obwodów pneumatycznych i stanowiska testowe do nauki podstawowego sterowania

Podsumowanie w jednym zdaniu

     Ręczny, 4-drogowy zawór obrotowy SOLH VH charakteryzuje się możliwością obrotu o 90°, trzema wymiennymi funkcjami środkowymi, opcjami orurowania bocznego/dolnego oraz metodami montażu na podwójnym panelu/zaworze, służąc jako standardowy uniwersalny komponent do ręcznego przełączania pneumatycznego, uruchamiania na miejscu i izolacji obwodu powietrza zabezpieczającego.
