Seria komponentów pneumatycznych

Średni mechaniczny zawór grzybkowy SOLH VM2 (VM200) jest w pełni wymienny z pasującymi modelami SMC. Charakteryzuje się średnią konstrukcją grzybkową i współczynnikiem przepływu Cv=0,87, a jego przepustowość jest około 8 razy większa niż w przypadku serii mini VM1, wyposażonej w standardowy port Rc1/4 i opcjonalne gwinty NPT/G1/4. Działa pod ciśnieniem 0 ~ 1,0 MPa i jest niekompatybilny z próżnią, wykorzystując bezsmarową, odporną na zużycie uszczelkę grzybkową i solidną metalową obudowę. Dostępne są układy rurociągów portu bocznego i portu dolnego, obsługiwane przez pełną gamę wymiennych siłowników: standardowa rolka POM / dźwignia rolkowa ze stali hartowanej odporna na ścieranie, jednokierunkowa rolka zapobiegająca odbiciu, prosty tłok, płaski przycisk, żółta grzybkowa głowica wyłącznika awaryjnego, zielony przycisk wskaźnikowy i zamykane pokrętło zawiasu. Wariant rolek ze stali hartowanej pasuje do linii produkcyjnych o dużej wytrzymałości i wysokim zużyciu. Szeroko stosowany do wykrywania limitu skoku cylindra i stołu przesuwnego, ręcznego uruchamiania urządzeń, przełączania powietrza w przyrządzie montażowym i awaryjnej blokady bezpieczeństwa, służy jako główny mechaniczny zawór spustowy powietrza dla linii produkcyjnych zajmujących się pakowaniem, tekstyliami, drukowaniem i ogólną automatyzacją.

Średni 3-drogowy zawór mechaniczny SOLH VM4 (VM400) z grzybkiem jest w pełni wymienny z równoważnymi modelami SMC, plasowanymi pomiędzy serią mini VM1 a serią VM2 o wysokim przepływie. Jego podstawową zaletą jest kompatybilność z pełnym zakresem ciśnień od -100 kPa podciśnienia do nadciśnienia 1,0 MPa, co jest funkcją niedostępną w VM2. Przyjmuje standardowy port Rc1/8 z opcjonalnymi gwintami NPT/G1/8 i przepustowością Cv=0,38, obsługując układ rurociągów z boku i na dole. Zbudowany z solidnego metalowego korpusu, wytrzymuje uderzenia o prędkości 1000 m/s² i silne wibracje, nadaje się do trudnych, ciężkich linii produkcyjnych, z bezsmarowym, odpornym na kurz uszczelnieniem grzybkowym zapewniającym długą żywotność. Dostarczany jest kompletny zestaw wymiennych siłowników: dźwignia rolkowa standardowa/utwardzona, odporna na ścieranie, rolka jednokierunkowa zapobiegająca odbiciu, tłok prosty, wielokolorowe grzybkowe przyciski zatrzymania awaryjnego, pokrętła obrotowe 2/3 położenia, przyciski blokowane i dźwignie zawiasów przegubowych. Szeroko stosowany w wykrywaniu limitu skoku cylindra i stołu przesuwnego, obwodach adsorpcji/uwalniania próżni, ręcznym uruchamianiu urządzeń, awaryjnej blokadzie bezpieczeństwa maszyny i przełączaniu uchwytów przyrządu, jest idealnym średnim mechanicznym zaworem spustowym do warunków pracy wymagających kompatybilności z próżnią i dużej odporności na wstrząsy.

Elektropneumatyczny zawór proporcjonalny SOLH ITV o wysokim przepływie jest w pełni wymienny z równoważnymi modelami SMC. Przyjmując system sprzężenia zwrotnego ciśnienia w pętli zamkniętej, akceptuje sygnały analogowe o napięciu 0–10 V prądu stałego, prądzie 4–20 mA i opcjonalną komunikację poprzez magistralę polową, w tym CC-Link, PROFINET, EtherNet/IP, aby uzyskać bezstopniową, precyzyjną zdalną regulację ciśnienia powietrza z dokładnością sterowania ± 1% FS oraz ochroną przed kurzem i zachlapaniami IP65. Trzy serie obejmują różne zakresy przepływu: ITV1100 dla mikroniskiego przepływu, ITV2100 dla uniwersalnego średniego przepływu i ITV3100 dla dużego wysokiego przepływu do 4400 L/min ANR, z regulowanym ciśnieniem od 0,005 do 0,9 MPa. Obsługuje gwinty Rc/NPT/G i złącza wtykowe, wbudowany cyfrowy wyświetlacz LED i alarm autodiagnostyki przy niskim poborze mocy DC24V. Szeroko stosowane do uruchamiania cylindrów o dużej średnicy, kontroli stałego naprężenia folii i drutu, procesów półprzewodników i optycznych procesów precyzyjnych, automatycznego dozowania i powlekania, wielostopniowego przełączania ciśnienia w urządzeniach spawalniczych i nitujących, zastępując wiele ręcznych regulatorów w celu realizacji cyfrowej scentralizowanej kontroli ciśnienia na zautomatyzowanych liniach produkcyjnych.

Zawory zwrotne SOLH XTO674 i INA14 mają tę samą platformę konstrukcyjną z bardzo niskim ciśnieniem pękania 0,01 MPa, kompatybilne zarówno ze sprężonym powietrzem, jak i czystą wodą, zapewniając zabezpieczenie przed przepływem zwrotnym w rurociągach próżniowych i niskociśnieniowych. XTO674 to wykonana w całości z mosiądzu wersja kriogeniczna działająca do -30℃; Seria standardowa INA14 obejmuje korpusy z mosiądzu lub stali nierdzewnej SUS304, wyposażone w standardowe uszczelki NBR oraz opcjonalne uszczelki FKM odporne na olej i wysokie temperatury oraz odporne na warunki atmosferyczne CR. Kompaktowa, gwintowana konstrukcja ze strzałką przepływu może być montowana bezpośrednio w rurociągach bez dodatkowych wsporników, skutecznie zapobiegając utracie podciśnienia i wstecznemu przepływowi powietrza po zainstalowaniu pomiędzy generatorami podciśnienia a przyssawkami. Obie serie charakteryzują się identycznymi wymiarami całkowitymi i rozmiarami gwintów do bezpośredniej wymiany w terenie bez modyfikacji rur, szeroko stosowane w sprzęcie kriogenicznym, próżniowych liniach produkcyjnych, odpornych na korozję obwodach płynów w wysokiej temperaturze oraz ogólnych rurociągach pneumatycznych i wodnych do jednokierunkowego utrzymywania ciśnienia i zapobiegania przepływowi zwrotnemu.

Wielostopniowy eżektor próżniowy SOLH ZL112 jest w pełni wymienny z równoważnymi modelami SMC, wyposażonymi w standardową dyszę Φ1,2. Jego energooszczędna, wielostopniowa konstrukcja zapewnia stabilną próżnię na poziomie -88 ~ -92 kPa, jednocześnie zmniejszając zużycie powietrza o ponad 40% w porównaniu z eżektorami jednostopniowymi. Przyjmując wysoce zintegrowaną konstrukcję modułową, oferuje podwójne zawory zasilania/uwalniania K1 do automatycznego zasysania i przedmuchu oraz ekonomiczne warianty pojedynczego zaworu zasilania K2. Wbudowany tłumik ogranicza hałas podczas pracy poniżej 70dB(A); dostępne są dwa rodzaje wydechu: standardowy zintegrowany tłumik i centralny wylot P zapewniający duży przepływ. Opcjonalne akcesoria obejmują analogowe mechaniczne próżniomierze i cyfrowe presostaty próżniowe z pojedynczym/dwukanałowym wyjściem sygnału NPN/PNP i analogowym sygnałem napięciowym/prądowym, a także różnorodne złącza wtykowe, napięcia cewek i pokrętła ręcznej regulacji. Nie zawiera wewnętrznych ruchomych części, co zapewnia bezobsługową, ciągłą pracę. Można go zamontować bezpośrednio na efektorach końcowych robota, aby skrócić czas reakcji podciśnienia. Jest szeroko stosowany do wieloprzyssawkowej obsługi paneli szklanych 3C, blachy, materiałów opakowaniowych i drukarskich oraz porowatych przedmiotów obrabianych wymagających stabilnej adsorpcji próżniowej o wysokim przepływie.

Wersja 1 — Długa kopia oficjalnej strony produktu (skoncentrowana na SEO, ~290 słów na stronie ze szczegółami niezależnej witryny internetowej) 2/2-drogowe mosiężne zawory elektromagnetyczne do cieczy SOLH 2V to wszechstronne elektromagnetyczne zawory odcinające zaprojektowane do uniwersalnego sterowania sprężonym powietrzem, wodą przemysłową i olejem smarowym, dostępne w dwóch dojrzałych konfiguracjach konstrukcyjnych: bezpośredniego działania 2V025 i sterowanych pilotem membranowych wariantów 2V130 i 2V250. Seria ta, zbudowana z solidnych korpusów zaworów z kutego mosiądzu w połączeniu z wysokowydajnymi elementami uszczelniającymi, zapewnia niezawodne działanie przełączające, obejmujące rozruch przy zerowym ciśnieniu i regulację rurociągu o wysokim przepływie. Kompaktowy model 2V025 o działaniu bezpośrednim wykorzystuje bezpośrednią strukturę napędu elektromagnetycznego, która umożliwia normalne otwarcie przy zerowej różnicy ciśnień 0 MPa. Wyposażony w odporne na zużycie uszczelki z kauczuku fluorowego VITON, jest odporny na działanie słabo korozyjnych mediów i doskonale dopasowuje się do rurociągów niskociśnieniowych, pętli próżniowych oraz urządzeń do natryskiwania i chłodzenia mikroprzepływowego. Sterowane pilotowo modele 2V130 i 2V250 wykorzystują średnią różnicę ciśnień do napędzania membrany, charakteryzując się wyjątkowo dużą przepustowością i niskim zużyciem energii przez cewkę; wymagają minimalnego ciśnienia rozruchowego wynoszącego 0,05 MPa i wykorzystują uszczelki z kauczuku nitrylowego NBR, idealne do konwencjonalnych rurociągów wody i sprężonego powietrza. Wszystkie wersje wykorzystują cewki izolowane klasy B ze stopniem ochrony IP65 i szybką reakcją przełączania w ciągu 0,05 sekundy. Wiele opcji okablowania (gniazdo DIN, wolne przewody, gniazda lampek sygnalizacyjnych) i liczne specyfikacje gwintów od G1/8 do G1 cali umożliwiają elastyczną instalację w terenie. Seria SOLH 2V, szeroko stosowana w kontroli podciśnienia, obiegach wody chłodzącej sprzęt, automatycznym zasilaniu wodą kotła, poborze wody do sprężarki powietrza i odcinaniu głównego rurociągu gaz-ciecz, oferuje ekonomiczne, stabilne, ogólne rozwiązania w zakresie przełączania płynów dla obwodów płynów automatyki przemysłowej o pełnym spektrum działania.

Mini 2/2-drogowe, normalnie zamknięte zawory elektromagnetyczne serii SOLH 2P, o działaniu bezpośrednio zamkniętym, wykorzystują korpusy zaworów z nylonu PA66 o wysokiej wytrzymałości, zaprojektowane specjalnie do taniego automatycznego przełączania sprężonego powietrza o małym przepływie, czystej wody i oleju smarowego o niskiej lepkości. Charakteryzujący się prawdziwą wydajnością rozruchu przy zerowym ciśnieniu, zawór może otwierać się normalnie przy różnicy ciśnień 0 MPa, skutecznie przełamując zależność ciśnienia zaworów elektromagnetycznych sterowanych pilotem. W tej serii zastosowano dojrzałą, bezpośrednią strukturę napędu elektromagnetycznego. W stanie wyłączenia wbudowana sprężyna resetująca mocno ściska rdzeń zaworu, aby utrzymać stan całkowicie zamknięty; po włączeniu przyciąganie elektromagnetyczne szybko unosi rdzeń zaworu, aby przeprowadzić rurociąg, a całe działanie przełączające kończy się w ciągu 0,05 s, co zapewnia wyjątkowo szybką reakcję. Konfiguracja standardowa wykorzystuje odporne na zużycie uszczelki z fluorokauczuku VITON o wyjątkowej odporności na olej, wodę i łagodne media korozyjne; Uszczelnienie z kauczuku nitrylowego NBR jest dostępne jako opcjonalny zamiennik w zależności od warunków pracy. Cewka osiąga stopień ochrony przed kurzem i wodoodpornością IP65 z izolacją klasy B, zdolną do stabilnej, ciągłej pracy w wilgotnym środowisku warsztatowym. Ze stałą kryzą przepływu φ2,5 mm i wartością CV wynoszącą 0,23, dostępne są dwie główne specyfikacje gwintów G1/8 i G1/4, w połączeniu z różnorodnymi opcjami okablowania, w tym standardowym gniazdem DIN, wolnymi przewodami i gniazdami lampek sygnalizacyjnych, wraz z uniwersalnymi opcjami napięcia AC/DC, aby spełnić globalne wymagania w zakresie dopasowania. Lekki, kompaktowy kształt pasuje do montażu wewnątrz kompaktowych modułów wyposażenia. Jest szeroko stosowany w sterowaniu źródłem powietrza w generatorze podciśnienia, przełączaniu zasilania powietrzem w małych cylindrach, mikropętlach wody chłodzącej sprzęt, automatycznym natryskiwaniu, automatycznym drenażu sprężarek powietrza i małych systemach nawilżania, służąc jako opłacalna miniaturowa alternatywa do sterowania płynami dla mosiężnych zaworów serii 2V.

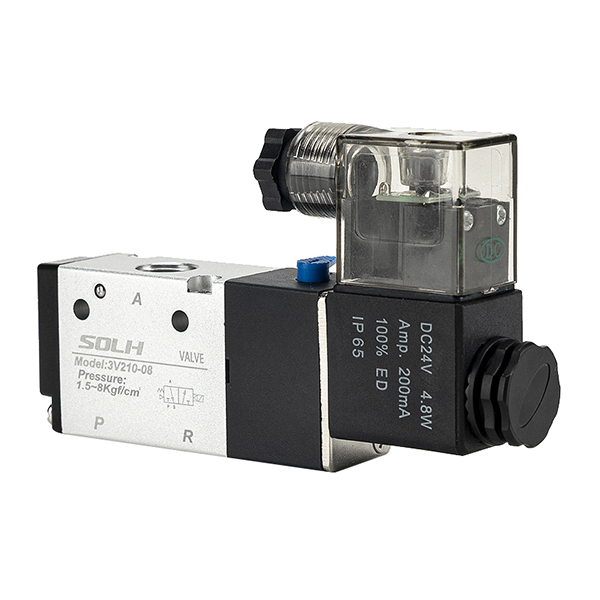

3/2-drogowe, pneumatyczne, elektromagnetyczne zawory sterujące kierunkiem serii SOLH 3V są zaprojektowane zarówno z konstrukcjami bezpośredniego działania, jak i sterowanymi pilotem, dostosowanymi do napędzania cylindrów jednostronnego działania ze sprężyną powrotną i przełączania podciśnieniowych obwodów pneumatycznych. Dostępna w konfiguracjach normalnie zamkniętych (NC) i normalnie otwartych (NO), seria ta wykorzystuje korpusy zaworów z lekkiego stopu aluminium o wysokiej wytrzymałości, zwartą budowę, szybką reakcję oraz stopień ochrony przed kurzem i wodoodpornością IP65, działając jako standardowy podstawowy element sterujący w małych i średnich systemach automatyki pneumatycznej. Układ portów jest zgodny z uniwersalnymi standardami branżowymi: P dla głównego wlotu powietrza, A dla wykonania otworu roboczego łączącego cylindry lub przyssawki podciśnieniowe, R dla króćca wylotowego dopasowanego do tłumików w celu obniżenia hałasu pracy. Warianty 3V1 i 3V2 o działaniu bezpośrednim zapewniają niezawodny rozruch przy zerowym ciśnieniu w zakresie 0 ~ 0,8 MPa z reakcją przełączania poniżej 0,05 s, doskonale nadają się do scenariuszy niskociśnieniowych gazociągów i scenariuszy kontroli podciśnienia. Sterowane pilotem serie 3V100/3V200/3V300 charakteryzują się większą przepustowością i niższym poborem mocy cewki, co wymaga minimalnego ciśnienia wlotowego wynoszącego 0,15 MPa do stabilnego przełączania w celu spełnienia wymagań konwencjonalnych pętli pneumatycznych o wysokim przepływie. Wyposażone w przycisk ręcznego sterowania w kształcie gilzy, umożliwiający wygodne debugowanie na miejscu podczas instalacji i konserwacji, cała seria zapewnia pracę bezolejową i stabilne uszczelnienie. Specyfikacje wielu gwintów, w tym M5, G1/8, G1/4 i G3/8, są opcjonalne, w połączeniu z głównymi globalnymi napięciami AC i DC oraz dwoma trybami okablowania gniazda DIN i wolnych przewodów. Może bezpośrednio zastąpić tradycyjne pneumatyczne zawory pilotowe 3A i ręczne zawory ciągnione 3L bez modyfikacji konstrukcyjnych, szeroko stosowane w mechanizmach przeciskowych mocowania przedmiotu obrabianego, przełączaniu adsorpcji próżniowej, pneumatycznym zabezpieczeniu blokady i sterowaniu impulsowym małych siłowników.

Sterowane pilotem pneumatyczne zawory sterujące serii SOLH 4V to główne przemysłowe komponenty pneumatyczne obejmujące konfiguracje 5/2-drogowe dwupozycyjne i 5/3-drogowe trójpołożeniowe, specjalnie zoptymalizowane do napędzania ruchu posuwisto-zwrotnego, pozycjonowania w połowie skoku i utrzymywania ciśnienia w cylindrach pneumatycznych dwustronnego działania. Dzięki zastosowaniu precyzyjnego rdzenia zaworu szpulowego i wbudowanej konstrukcji pilota, seria ta charakteryzuje się niskim oporem tarcia, czułym działaniem przełączającym i niskim poborem mocy cewki, szeroko stosowana w zautomatyzowanych liniach montażowych, maszynach pakujących, urządzeniach pozycjonujących i ogólnych pneumatycznych systemach przesyłowych. Układ pięcioportowy jest zgodny z uniwersalnymi standardami branżowymi: P pełni funkcję głównego wlotu powietrza; A i B to dwa otwory wykonawcze połączone z przednią i tylną komorą cylindrów dwustronnego działania w celu sterowania wysuwaniem i cofaniem; R i S to otwory wydechowe wyposażone w tłumiki zmniejszające hałas podczas pracy. Typ 5/2-drogowy obejmuje warianty sterowania elektrycznego z pojedynczą cewką i sterowaniem elektrycznym z podwójną cewką. Zawory sterujące z pojedynczym napędem elektrycznym wykorzystują sprężynę resetującą, która powraca automatycznie po zaniku zasilania, co jest idealne w przypadku konwencjonalnych działań posuwisto-zwrotnych i zastosowań związanych z resetowaniem bezpieczeństwa. Podwójne elektryczne zawory sterujące posiadają pamięć położenia bez sprężyn, blokując stale aktualne położenie cylindra po wyłączeniu zasilania, co pozwala na długotrwałe pozycjonowanie i utrzymywanie ciśnienia. Wersja trójpozycyjna 5/3 zapewnia trzy opcjonalne tryby neutralne: zamknięty środkowy (typ C) blokuje wszystkie porty w celu zablokowania zawieszenia cylindra i zabezpieczenia przed upadkiem; centrum wyciągowe (typ E) łączy porty A/B z kanałami wylotowymi w celu obniżenia ciśnienia i swobodnego pływania podczas ręcznego uruchamiania; centrum ciśnieniowe (typ P) dostarcza sprężone powietrze do obu portów roboczych, zapewniając dwukierunkowe zrównoważone mocowanie. Dostępne specyfikacje wahają się od 4V110 do 4V410 z gwintami o rozmiarach M5, G1/8, G1/4, G3/8 i G1/2. Wyposażone w pyłoszczelne i wodoodporne cewki o stopniu ochrony IP65 obsługujące główne napięcia prądu przemiennego i stałego, cała seria umożliwia pracę bezolejową i jest wyposażona w przycisk ręcznego sterowania umożliwiający wygodne testowanie i konserwację na miejscu. Jest to uniwersalny, standardowy zawór kierunkowy do głównego nurtu przemysłowej automatyki pneumatycznej.
