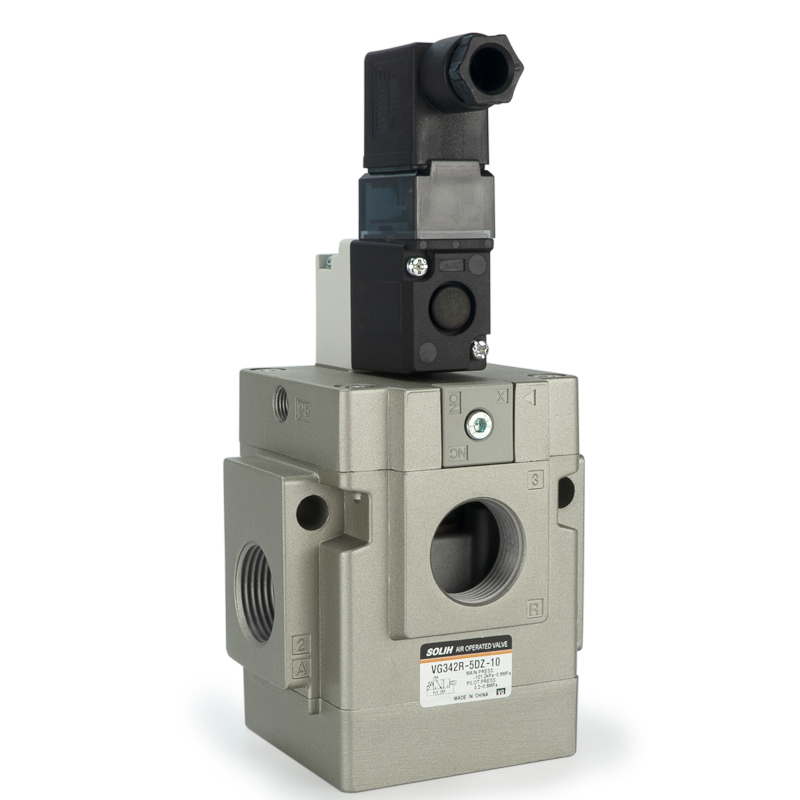

Trójdrożny zawór elektromagnetyczny grzybkowy serii VG342 sterowany pilotem | Zawór sterujący podciśnieniem i pneumatycznym o wysokim przepływie

Marka: SOLH firmy Richge Technology | 3-drogowy pneumatyczny zawór elektromagnetyczny o wysokim przepływie i małej mocy

1. Przegląd produktu

     Seria SOLH VG342 towysokoprzepływowy 3-drogowy zawór elektromagnetyczny typu grzybkowego, sterowany pilotem, profesjonalnie zaprojektowane do kontroli powietrza, podciśnienia i cieczy pod niskim ciśnieniem w standardowych układach pneumatycznych. Wyposażony w uszczelnienie elastomerowe, bezsmarową pracę, wyjątkowo niski pobór mocy i szerokie możliwości dostosowania ciśnienia, umożliwia elastyczne przełączanie pomiędzy trybami normalnie zamkniętymi (NC), normalnie otwartymi (NO) i zewnętrznym pilotem poprzez prostą wymianę pokrywy. Dzięki dużej przepustowości, szybkiej reakcji i wydajności cykli o wysokiej częstotliwości służy jako uniwersalny i wydajny rdzeń zaworu sterującego w systemach próżniowych, siłownikach pneumatycznych o dużej średnicy i urządzeniach pneumatycznych z wieloobwodowymi kolektorami.

2. Podstawowe cechy produktu

     • Profesjonalna konstrukcja grzybkowa i niezawodne uszczelnienie: Przyjmuje 3-portową konstrukcję grzybka sterowanego pilotem z wysoce elastyczną strukturą uszczelniającą z elastomeru, zapewniającą zerowy wyciek, szczelne odcięcie i stabilną, długoterminową pracę cykliczną.

     • Szerokie możliwości adaptacji do średnich i ciśnień: Nadaje się do środowisk sprężonego powietrza i próżni. Wewnętrzny tryb pilota obsługuje 0,2 ~ 0,9 MPa, podczas gdy zewnętrzny tryb pilota obejmujepełna próżnia -101,2 kPa do 0,9 MPa, dostosowując się do różnych warunków pracy pod niskim ciśnieniem i w próżni.

     • Bezsmarowy i wymagający niewielkiej konserwacji: Zoptymalizowana konstrukcja wewnętrzna eliminuje potrzebę smarowania olejem, zmniejszając koszty codziennej konserwacji i unikając zanieczyszczenia środowiska, odpowiednie dla czystych scenariuszy przemysłowych.

     • Podwójne tryby zużycia energii i oszczędzanie energii: Standardowa moc prądu stałego wynosi tylko 4 W; osiągają typy o niskiej mocy i długotrwałe pod napięciemBardzo niski pobór mocy 1,8 W, skutecznie zmniejszając zużycie energii operacyjnej sprzętu.

     • Doskonała wydajność przy dużym przepływie: Maksymalna wartość C przepływu efektywnego osiąga 38 dm3/(s·bar), a wartość Cv sięga 9,8. Obsługuje specyfikacje wielu kalibrów z efektywną powierzchnią przekroju do 210 mm², spełniając wymagania dotyczące szybkiej wentylacji dużych elementów pneumatycznych o wysokim przepływie.

     • Elastyczne przełączanie funkcjonalne: Funkcję zaworu można dowolnie przełączać pomiędzy trybem NC (normalnie zamknięty), NO (normalnie otwarty) i trybem zewnętrznego pilota jedynie poprzez wymianę górnej pokrywy, co pozwala na wielofunkcyjność jednego zaworu i zmniejsza koszty magazynowania modelu.

     • Aplikacja wielofunkcyjna: Może być używany jako konwencjonalny zawór regulacyjny typu załącz-wyłącz, a także zawór selekcyjny i zawór rozdzielczy w konfiguracji z zewnętrznym pilotem, z wyjątkowo wysoką kompatybilnością scen.

3. Kompletne dane techniczne

4. Specyfikacje elektryczne

 4.1 Napięcie znamionowe

     • Napięcie prądu przemiennego: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • Napięcie prądu stałego: 12 V, 24 V

  4.2 Zużycie energii

     • Standardowy prąd stały: 4W

     • Niska moc (typ Y): 1,8 W

     • Długoterminowo zasilany energią (typ E): 1,8 W

     • AC: Rozruch 12,7 VA / Trzymanie 7,6 VA

  4.3 Metoda okablowania

     • Typ G: Bezpośrednie okablowanie gniazdka

     • Typ D: Typ gniazda DIN (opcjonalnie z lampką kontrolną / zabezpieczeniem przeciwprzepięciowym)

5. Zasady i interpretacja kodowania modeli

  Typowy przykład modelu: VG342-04G-1A

     • VG342: Kod serii dla 3-drogowego zaworu elektromagnetycznego grzybkowego o dużym przepływie, sterowanego pilotem

     • Kod rozmiaru portu: 04=1/2", 06=3/4", 10=1"

     • Typ okablowania: G=gniazdo bezpośrednie, D=gniazdo DIN

     • Kod napięcia: 1=100V AC, 4=220V AC, 6=24V DC

     • Tryb obwodu: A=Normalnie zamknięty (NC), B=Normalnie otwarty (NO), R=Pilot zewnętrzny

6. Typowe scenariusze zastosowań

     • Sterowanie systemem próżniowym: Idealny do przyssawek próżniowych, generatorów próżniowych i automatycznych obwodów utrzymywania i uwalniania próżni.

     • Siłowniki pneumatyczne o dużym przepływie: W połączeniu z cylindrami o dużej średnicy i chwytakami pneumatycznymi, zapewniającymi szybkie i mocne działanie pneumatyczne.

     • Obwody cieczy o niskim i mikrociśnieniu: Stabilna kontrola niskociśnieniowych pneumatycznych i mikrociśnieniowych systemów transportu płynów.

     • System zaworów rozgałęźnych: Używany jako główny zawór sterujący i zawór selekcyjny/rozdzielczy w wieloobwodowych zintegrowanych układach pneumatycznych.

     • Urządzenia energooszczędne wysokiej częstotliwości: Nadaje się do zautomatyzowanych urządzeń wymagających częstego włączania i wyłączania oraz długotrwałej, energooszczędnej pracy pod napięciem.

Podsumowanie w jednym zdaniu

     3-drogowy zawór elektromagnetyczny sterowany pilotem serii SOLH VG342 jest zintegrowanyduży przepływ, kompatybilność z próżnią, niskie zużycie energii i przełączane funkcje wielu trybów, będący wysokowydajnym, energooszczędnym i wszechstronnym zaworem sterującym rdzeniem do systemów próżniowych, obwodów pneumatycznych o dużym przepływie i zautomatyzowanych urządzeń wysokiej częstotliwości.
