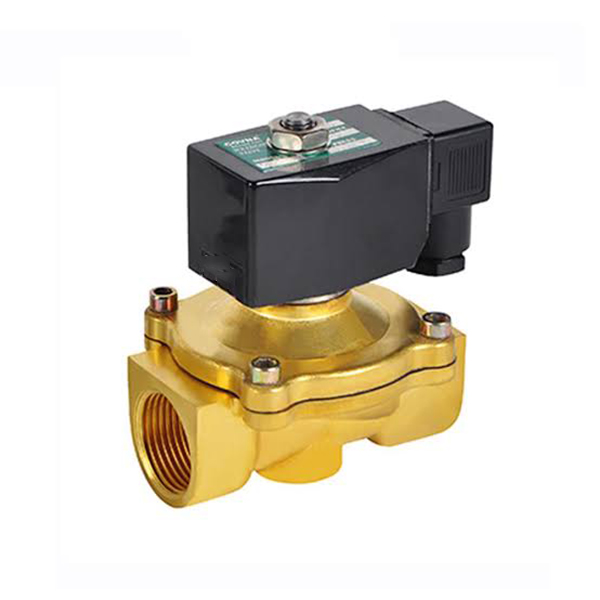

2/2-drogowy zawór elektromagnetyczny cieczy serii 2W (bezpośredniego działania + sterowany pilotem)

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH 2W to uniwersalny przemysłowy 2/2-drożny, normalnie zamknięty elektrozawór odcinający ciecz, podzielony na dwie linie konstrukcyjne: bezpośredniego działania 2W (mała seria 030/050) i sterowana pilotem 2W (seria 150 ~ 500 o dużej średnicy). Wykonuje automatyczne sterowanie zał./wył. czystej wody, sprężonego powietrza, oleju smarowego, chłodziwa chłodzącego oraz rurociągów cieczy słabo korozyjnych.

       * Korpus zaworu z mosiądzu z wielowarstwowym uszczelnieniem antykorozyjnym; podwójne opcje typu bezpośredniego uruchamiania przy zerowym ciśnieniu i typu pilota o wysokim przepływie dla wyboru pełnego zakresu

       * Standardowe specyfikacje wymiarów i gwintów, kompatybilne z wielowątkami PT/G/NPT do eksportu na cały świat

       * Cewka odporna na niskie temperatury zapewnia stabilne, długotrwałe, ciągłe zasilanie

     Szeroko dopasowane do urządzeń do uzdatniania wody, obwodów chłodzenia obrabiarek, linii czyszczenia natryskowego, rurociągów sprężarek powietrza i przemysłowych systemów automatyzacji płynów.

Pełna klasyfikacja dwóch linii produktów: NC o działaniu bezpośrednim i NC sterowane pilotem

  1. 2W bezpośredniego działania normalnie zamknięty (przykład modelu: 2W-L030-08)

     --Pracujący Principroszę:Cewka elektromagnetyczna bezpośrednio napędza wewnętrzny trzpień twornika, otwierając/zamykając gniazdo głównego zaworu, umożliwiając pełne otwarcie przy zerowym ciśnieniu medium 0 MPa.

        * WYŁĄCZENIE zasilania: Sprężyna ściska uszczelkę, całkowicie odcinając płyn z rurociągu

        * Zasilanie włączone: siła elektromagnetyczna podnosi szpulę, aby zapewnić dwukierunkową cyrkulację płynu

           Brak dodatkowej komory pilotowej, wyjątkowo prosta konstrukcja z milisekundową szybkością reakcji.

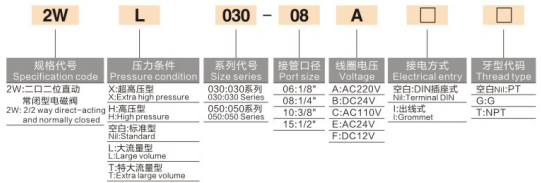

    -- Kompletna reguła kodowania modelu

     2W — Przyrostek ciśnienia/przepływu — Seria wielkości — Gwint przyłącza — Napięcie cewki — Typ okablowania — Standard gwintu

        * 2W: 2/2-drogowy, normalnie zamknięty zawór elektromagnetyczny bezpośredniego działania

        *  Przyrostek ciśnienia i przepływu: Puste = standardowe / L = duży przepływ / T = bardzo duży przepływ / H = wysokie ciśnienie / X = bardzo wysokie ciśnienie

        *  Seria rozmiarów: 030 (miniaturowa), 050 (średnio mała)

        *  Kod portu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Kod napięcia: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Tryb okablowania: Puste = gniazdo DIN (standard dla szafy sterowniczej), I = wodoodporny przewód (sprzęt wilgotny na zewnątrz)

        *  Normalny gwint: Puste = brytyjski gwint stożkowy PT, gwint równoległy G = G, T = gwint amerykański NPT

   --  Podstawowe zalety

       *  Uruchamianie przy zerowej różnicy ciśnień, brak minimalnego limitu ciśnienia roboczego, stabilne otwieranie w obwodach próżniowych, mikrociśnieniowych i mikroprzepływowych

        *  Ultrakompaktowa obudowa, dowolny kąt montażu dla ciasnego układu szafy na sprzęt

        *  Milisekundowa szybka reakcja włączania i wyłączania, odpowiednia do przerywanych cykli start-stop o wysokiej częstotliwości

        *  Mały korpus zaworu i niski koszt materiałów eksploatacyjnych, ekonomiczny pierwszy wybór do jednopunktowego sterowania odgałęzieniem

     --  Scenariusze zastosowań

      Jednopunktowy wtrysk oleju chłodzącego do małych obrabiarek CNC, mini maszyn czyszczących natryskowo, mikrokontroli powietrza/wody dla urządzeń automatyki 3C, małych przełączników odgałęźnych sprężarek powietrza, laboratoryjnego sterowania włączaniem/wyłączaniem mikropłynów.

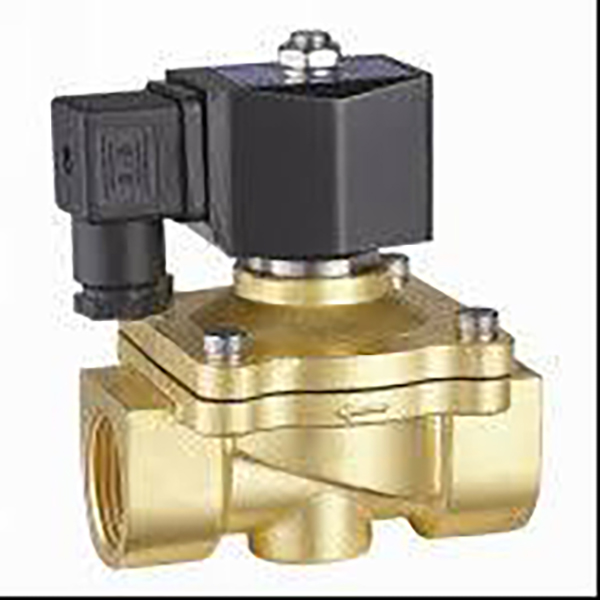

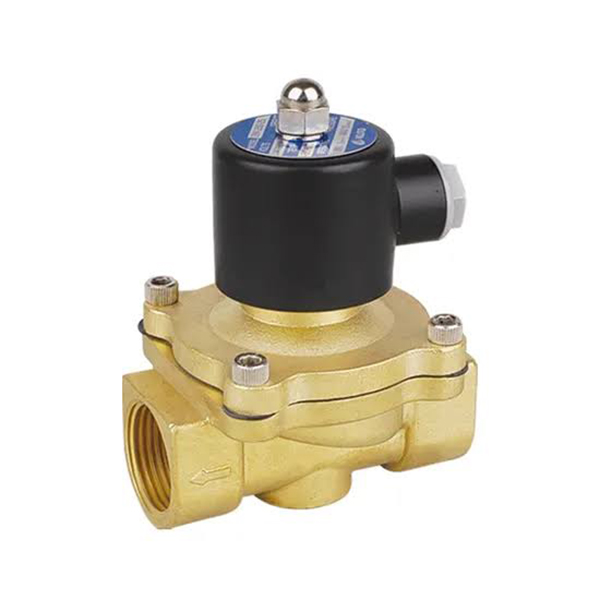

  2. 2W sterowany pilotem normalnie zamknięty (przykład modelu: 2W250-25)

     -- Zasada działania:Wbudowany otwór upustowy pilota, wykorzystujący średnie ciśnienie w rurociągu do podnoszenia głównej szpuli o dużej średnicy; Cewka steruje tylko małym otworem pilotującym przy niskim zużyciu energii i niskim wytwarzaniu ciepła. Minimalna różnica ciśnień rozruchowych 0,05 MPa, zawór nie może się całkowicie otworzyć bez średniego ciśnienia.

        * WYŁĄCZENIE zasilania: Otwór pilotowy jest uszczelniony, ciśnienie w wewnętrznej komorze dociska uszczelkę do zamknięcia rurociągu

        * Zasilanie włączone: upust ciśnienia w komorze pilotowej, podnośniki średniego ciśnienia otwierają główny zawór dla przepływu płynu o dużej objętości, maks. kryza do Φ50 (G2 cale)

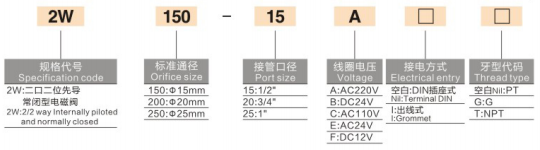

    --Kompletna reguła kodowania modelu

        2 W – Rozmiar kryzy – Gwint przyłącza – Napięcie cewki – Typ okablowania – Standard gwintu

        *  2W: Sterowany pilotem 2/2-drogowy, normalnie zamknięty zawór elektromagnetyczny

        *  Standardowy rozmiar kryzy: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Kod portu: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Kody napięcia, okablowania i gwintów w pełni wymienne z serią o działaniu bezpośrednim, kompatybilnymi częściami zamiennymi cewek

  3. Podstawowe zalety

     -- Bardzo duży otwór przelotowy zapewniający wysoki przepływ medium i bardzo niskie straty ciśnienia w rurociągu, idealny do scentralizowanych sieci wodociągowych/powietrznych obejmujących całą linię

     - Cewka o małej mocy napędza korpus zaworu o dużej średnicy, niski wzrost temperatury w ciągu 24 godzin ciągłej pracy, działanie zapobiegające poparzeniu

     - Szeroki kanał przepływowy, który nie jest łatwy do zatkania, obsługuje krążącą przemysłową wodę chłodzącą z drobnymi zawieszonymi zanieczyszczeniami

     -- Pojedynczy zawór pilotowy może zastąpić wiele małych zaworów bezpośrednich, uprościć układ głównego rurociągu i obniżyć koszty zakupu

  4.Scenariusze zastosowań

     Sterowanie głównym obiegiem wody dla urządzeń do czyszczenia natryskowego na dużych liniach montażowych, pełny spust sprężarki powietrza i odcięcie głównego rurociągu powietrza, rury rozgałęźne o dużym przepływie z obiegowym układem chłodzenia, urządzenia do uzdatniania wody, ogólny wyłącznik główny płynów do pakowania żywności i sprzętu chemicznego.

Uniwersalne funkcje wspólnego rdzenia (bezpośrednie + sterowane pilotem)

  1.Jednolita funkcja NC normalnie zamknięta (ustawienie fabryczne)

     Automatyczne wyłączanie w przypadku odcięcia zasilania, skutecznie zapobiega przepełnieniu i wyciekom wody/powietrza podczas wyłączania sprzętu, zapewniając wyższą ochronę systemu.

  2. Podwójne opcjonalne materiały uszczelniające

     -- Standardowy kauczuk nitrylowy NBR: uniwersalny do czystej wody, sprężonego powietrza i oleju smarowego, ogólne warunki pracy

     -- Opcjonalny EPDM etylen-propylen: żaroodporny, odporny na słabe kwasy i zasady, przeznaczony do gorącej wody, czystych płynów dopuszczonych do kontaktu z żywnością i urządzeń do wytrawiania

  3. Uniwersalne, kompatybilne cewki o wielu specyfikacjach

     Pełne pokrycie napięcia AC i DC, izolowana cewka o małej mocy zapewniająca długotrwałe, ciągłe zasilanie; podwójne schematy okablowania (gniazdo DIN / wodoodporny przewód) z możliwością dostosowania do okablowania szaf wewnętrznych i sprzętu zewnętrznego.

  4.Międzynarodowe standardy nici eksportowych

     Trzy opcje gwintów: stożek brytyjski PT, gwint równoległy G BSPP, gwint amerykański NPT, dopasowane do krajowego sprzętu automatyki i wymagań eksportowych linii produkcyjnych za granicą.

  5. Uniwersalny montaż bez grawitacji

     Korpus zaworu można zainstalować pionowo, poziomo lub odwrócony bez wpływu na wydajność otwierania/zamykania, co idealnie nadaje się do kompaktowego układu szafy.

  6. Pełna personalizacja stopnia ciśnienia

     Seria Direct obsługuje niestandardowe wersje standardowe/wysokie ciśnienie/bardzo wysokie ciśnienie/duży przepływ; seria pilotów natywnie dostosowuje się do konwencjonalnego zakresu ciśnienia płynu przemysłowego 0,05 ~ 1,0 MPa.

Ujednolicona ogólna tabela specyfikacji technicznych

Tabela porównawcza pełnego wyboru sterowanego pilotem bezpośredniego VS

Segmentowane typowe scenariusze zastosowań

  1. Pola działania NC o mocy 2 W, działające bezpośrednio

     -- Jednopunktowy wtrysk oleju chłodzącego i mikrorozpylanie do małych obrabiarek CNC, proste sterowanie mikropłynami na stacji

     -- Pomocnicze źródło wody podciśnieniowej i małe odgałęzienie pneumatyczne włączające/wyłączające dla urządzeń automatyki 3C

     -- Mały sprzęt do czyszczenia ultradźwiękowego, laboratoryjne pętle kontrolne mikropłynów

     -- Oddział konserwacji sprzętu, jednopunktowy przełącznik wody/gazu dla małych opraw

  2. Pola sterujące sterowane pilotem NC o mocy 2 W i mające zastosowanie

     -- Pełny spust sprężarki powietrza, zawór odcinający głównego rurociągu powietrza w warsztacie

     -- Sterowanie głównym obiegiem wody w przypadku urządzeń do czyszczenia natryskowego na dużych liniach montażowych

     -- System cyrkulacji uzdatniania wody, rury kolektorowe o dużym przepływie do chłodzenia przemysłowego

     -- Główny wyłącznik cieczy o dużej średnicy do pakowania żywności i kompletnego sprzętu chemicznego

Podstawowe zasady oceny selekcji

     -- Ciśnienie wody/powietrza w rurociągu poniżej 0,05 MPa, mikromedium przerywane, obwód próżniowy → Należy wybrać typ 2 W o działaniu bezpośrednim

     -- Rozmiar rury ≥G1/2, rurociąg główny o dużym przepływie w całej linii, rurociąg ciśnieniowy o długotrwałej stabilności → Wybierz typ 2W sterowany pilotem

     -- Gorąca woda, woda oczyszczona, warunki pracy płynów słabo kwaśnych: Podczas składania zamówienia należy określić uszczelkę EPDM dopuszczoną do kontaktu z żywnością

     -- Scentralizowane okablowanie wewnątrz szafy sterowniczej maszyny: należy nadać priorytet typowi okablowania gniazda DIN; Sprzęt do natryskiwania na zewnątrz i wilgotny wybierz I wodoodporny typ przewodu

     -- Obieg wody pod wysokim ciśnieniem i stacje o dużym przepływie mogą wybierać niestandardowe korpusy zaworów z przyrostkiem H/L/T

Dopasowane, kompletne rozwiązania w zakresie obwodów pneumatycznych i płynów

  1. Mały obwód odgałęzienia chłodzenia

     Jednostka serwisowa powietrza AFC → Zawór elektromagnetyczny 3/2 serii 3V → Wąż z tworzywa sztucznego PU → Zawór bezpośredniego działania 2W (sterowanie włączaniem/wyłączaniem obiegu wody chłodzącej)

  2. Kompletny obwód głównego przewodu wodnego maszyny

     Zbiornik wody / główna rura sprężarki powietrza → Zawór pilotowy o dużej średnicy 2 W → Odgałęzienie rurociągu natryskowego każdej stacji

  3. Obwód warsztatowy z płynami w wykonaniu przeciwwybuchowym

     Przeciwwybuchowa jednostka uzdatniania powietrza → Zawór pilotowy 2 W z niestandardową cewką przeciwwybuchową, dopasowany do przeciwwybuchowych rurociągów automatycznego sterowania

Podsumowanie w jednym zdaniu

     Mosiężny 2/2-drogowy, normalnie zamknięty elektrozawór do cieczy serii SOLH 2W zapewnia rozruch przy zerowym ciśnieniu, mały wariant bezpośredniego działania i duży wariant o niskim poborze mocy i dużym przepływie, sterowany pilotem, z opcjonalnym uszczelnieniem dopuszczonym do kontaktu z żywnością NBR/EPDM, kompatybilność z wieloma gwintami i wieloma napięciami, szeroko stosowany do automatycznej kontroli odcięcia wody, powietrza i oleju w obrabiarkach, liniach mycia natryskowego, urządzeniach do uzdatniania wody i automatyzacji płynów do pakowania żywności.
