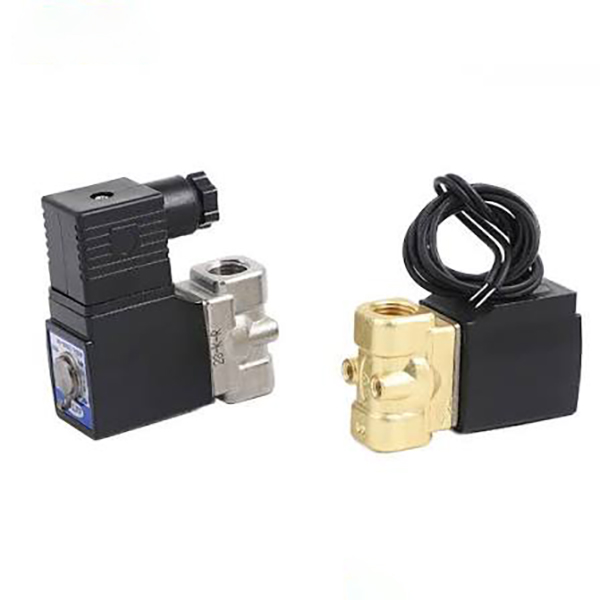

2/2-drogowy zawór elektromagnetyczny cieczy serii 2S (bezpośredniego działania + sterowany pilotem)

Marka:SOLH firmy Richge Technology

Przegląd produktu

  1. Seria SOLH 2S to 2/2-drożne, normalnie zamknięte elektrozawory odcinające ciecz, podzielone na dwie pełne linie produktów:

     -- Działające bezpośrednio 2S (seria 030 / 050 z małymi kryzami)

     -- Sterowane pilotowo 2S (seria 150~500 z dużymi kryzami)

  2. Przeznaczone do automatycznego włączania/wyłączania rurociągów czystej wody, sprężonego powietrza, oleju smarowego, chłodziwa i cieczy słabo korozyjnej. Kompaktowa, zintegrowana konstrukcja z szczelnym uszczelnieniem; cewki zapewniają długotrwałe, ciągłe zasilanie.

     -- Typ bezpośredniego działania: pełne otwarcie przy zerowej różnicy ciśnień 0 MPa, idealne do niskociśnieniowych odgałęzień z mikropłynami

     -- Typ sterowany pilotem: Duży otwór i duża przepustowość dla głównych rurociągów zasilających o dużych średnicach rur

  3. Szeroko dopasowane do obwodów chłodzenia obrabiarek, linii natryskowych czyszczących, systemów spustowych sprężarek powietrza, urządzeń do uzdatniania wody, automatyzacji płynów do pakowania żywności.

Pełna klasyfikacja dwóch linii produktów: NC o działaniu bezpośrednim i NC sterowane pilotem

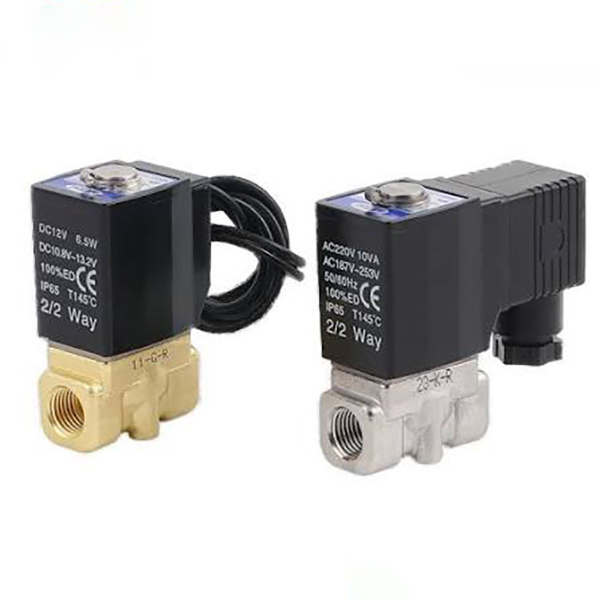

 1. 2S bezpośredniego działania normalnie zamknięty (przykład modelu: 2S-L030-08)

     --Zasada działania:Brak dodatkowej komory powietrznej pilota; Cewka elektromagnetyczna bezpośrednio ciągnie trzpień twornika, aby otworzyć/zamknąć gniazdo zaworu. Całkowicie otwarty nawet przy zerowym ciśnieniu wody/powietrza 0 MPa.

        * WYŁĄCZENIE zasilania: Sprężyna naciska uszczelkę, aby całkowicie odciąć płyn w rurociągu;

        * Zasilanie włączone: Cewka ciągnie zworę do góry, otwierając port zaworu i umożliwiając przepływ płynu

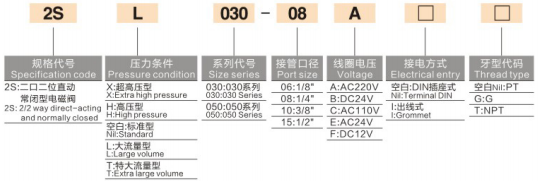

    -- Kompletna zasada kodowania modelu:2S – Sufiks ciśnienia – Seria wielkości – Gwint przyłącza – Napięcie cewki – Typ okablowania – Standard gwintu

        * 2S: Zawór elektromagnetyczny 2/2 NC bezpośredniego działania

        * Przyrostek klasy ciśnienia: Puste = standardowe / L = duży przepływ / T = bardzo duży przepływ / H = wysokie ciśnienie / X = bardzo wysokie ciśnienie

        *Seria rozmiarów: 030 (mini), 050 (średnio mały)

        * Kod portu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Kod napięcia: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Okablowanie: Puste = gniazdo wtykowe DIN, I = typ przewodu kabla

        * Gwint: Puste=gwint stożkowy PT, G=G równoległy BSPP, T=NPT gwint amerykański

     - Podstawowe zalety:

        * Uruchamianie przy zerowej różnicy ciśnień, brak minimalnego limitu ciśnienia roboczego, stabilna praca dla mikro obwodów cieczy pod niskim ciśnieniem

        * Ultrakompaktowy korpus, dowolny kąt montażu bez ograniczeń grawitacyjnych

        * Szybka reakcja w milisekundach dla szybkich cykli włączania i wyłączania

     -- Scenariusze zastosowań:

       Mały spray olejowy do chłodzenia obrabiarek CNC, mikrospryskiwacz mini pralki, mikroodcięcie powietrza/wody w sprzęcie 3C, pomocnicze zasilanie wodą podciśnieniową, małe rurociągi odgałęźne (G1/8 ~ G1/2).

  2.  Seria normalnie zamknięta 2S sterowana pilotem

     --Zasada działania:Wbudowana miniaturowa kryza pilota; opiera się na średnim ciśnieniu w rurociągu w celu podniesienia głównej membrany/szpuli. Do pełnego otwarcia wymagana jest minimalna różnica ciśnień 0,05 MPa. Cewka steruje tylko małym otworem odpowietrzającym pilota przy niskim zużyciu energii.

        * WYŁĄCZENIE zasilania: Otwór pilotowy uszczelniony, ciśnienie przed zaworem ściska główne uszczelnienie, zamykając rurociąg

        * Zasilanie włączone: upust ciśnienia w komorze pilotowej, średnie ciśnienie podnosi główną szpulę w celu uzyskania dużego przepływu płynu; maksymalny rozmiar kryzy do Φ50 (G2 cal)

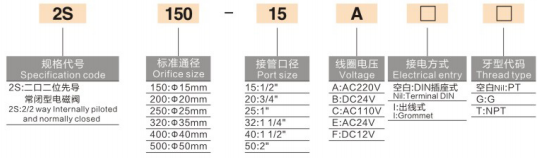

     -- Kompletna zasada kodowania modelu:2S – Rozmiar kryzy – Gwint przyłącza – Napięcie cewki – Typ okablowania – Standard gwintu

        * 2S: Sterowany pilotem zawór elektromagnetyczny 2/2 NC

        * Rozmiar ramy kryzy: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Kod portu: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kody napięcia / okablowania / gwintu w pełni zgodne z wariantami o działaniu bezpośrednim

    - Podstawowe zalety:

        * Duży przelotowy otwór, bardzo wysokie natężenie przepływu, minimalny spadek ciśnienia w rurociągu dla scentralizowanych sieci wodociągowych/powietrznych obejmujących całą linię

        * Mała cewka o niskiej mocy napędza korpus zaworu o dużej średnicy, wytwarza niewielkie ilości ciepła, nadaje się do ciągłej pracy przez 24 godziny na dobę

        * Szeroki kanał przepływowy, który nie jest łatwy do zatkania, kompatybilny z przemysłową wodą chłodzącą obiegową zawierającą drobne zawieszone zanieczyszczenia

     --Scenariusze zastosowań:

        Główne rurociągi wlotowe/spustowe sprężarek powietrza, duże linie montażowe do czyszczenia natryskowego głównych obwodów wody, zbiorcze rury zbiorcze do uzdatniania wody, urządzenia do tłoczenia chłodzące główne przewody olejowe, przemysłowe systemy zaopatrzenia w wodę o dużej wytrzymałości.

Uniwersalne wspólne funkcje produktu (bezpośrednie + obsługiwane przez pilota)

  1. Standardowa funkcja normalnie zamknięta (NC), ustawienie fabryczne

     Automatyczne wyłączanie w przypadku zaniku zasilania, zapobiega przelaniu się płynu i wyciekom podczas wyłączania sprzętu, co zapewnia większe bezpieczeństwo systemu.

  2. Wiele opcjonalnych materiałów uszczelniających

     -- Standardowy kauczuk nitrylowy NBR: uniwersalny do wody, powietrza i oleju smarowego

     -- Opcjonalny EPDM etylen-propylen: odporny na kwasy/zasady, przeznaczony do stosowania na gorącą wodę i czysty płyn dopuszczony do kontaktu z żywnością

  3. Trwała cewka o wysokiej temperaturze i małej mocy

     Odporna na wysoką temperaturę cewka izolacyjna zapewniająca długie ciągłe zasilanie, izolacja stabilna przed oparzeniami; możliwość podwójnego okablowania (gniazdo DIN/przewód) dla elastycznego układu szafy.

  4. Międzynarodowe standardy dotyczące wielu wątków dla eksportu

     Stożek brytyjski PT, równoległy G BSP, opcjonalnie gwint amerykański NPT, kompatybilny z automatyką krajową i liniami produkcyjnymi za granicą.

  5. Pełna personalizacja ze stopniowanym ciśnieniem

     Seria o działaniu bezpośrednim obsługuje dostosowanie do standardowego/dużego przepływu/wysokiego/bardzo wysokiego ciśnienia; Seria pilotów, natywna, przystosowana do standardowego ciśnienia płynu przemysłowego 0,05 ~ 1,0 MPa.

  6. Uniwersalny montaż bez grawitacji

     Może być instalowany pionowo, poziomo lub odwrócony, pasuje do ciasnego układu wewnętrznego szafy elektrycznej.

Ujednolicona ogólna tabela specyfikacji technicznych

Tabela porównawcza pełnego wyboru sterowanego pilotem bezpośredniego VS

Segmentowane typowe scenariusze zastosowań

  1. Zakres zastosowań NC bezpośredniego działania

     -- Jednopunktowy wtrysk oleju chłodzącego i mikrorozpylanie do małych obrabiarek CNC

     -- Pomocnicze zasilanie wodą podciśnieniową i włączanie/wyłączanie mini obwodu powietrza dla urządzeń automatyki 3C

     -- Małe ultradźwiękowe maszyny czyszczące, laboratoryjne pętle sterujące mikropłynami

     -- Oddział konserwacji sprzętu, jednopunktowy przełącznik wody/gazu dla małych opraw

  2.Zakres zastosowań NC sterowanych pilotem

     -- Kompletny spust sprężarki powietrza i odcięcie głównego rurociągu powietrza

     -- Sterowanie głównym obiegiem wody w przypadku urządzeń do czyszczenia natryskowego dużych linii montażowych

     -- Urządzenia do masowego uzdatniania wody i wysokoprzepływowe rury kolektora chłodzącego z obiegiem

     -- Opakowania do żywności, sprzęt chemiczny, główny zawór odcinający ciecz o dużej średnicy

Podstawowe zasady oceny selekcji

     -- Ciśnienie statyczne w rurociągu ＜ 0,05 MPa, przerywane dostarczanie mikropłynów → Należy wybrać 2S o działaniu bezpośrednim

     -- Rozmiar rury ≥G1/2, główny kolektor o wysokim przepływie, stabilne, długoterminowe ciśnienie wody/powietrza → Wybierz sterowany pilotem 2S

     -- Gorąca woda, do kontaktu z żywnością, środowisko o słabym kwasie/zasadie: Podczas składania zamówienia należy podać uszczelkę EPDM

     -- Scentralizowane okablowanie wewnątrz szafy sterowniczej maszyny: należy nadać priorytet typowi okablowania gniazda DIN

     -- Sprzęt wilgotny na zewnątrz: Wybierz typ przewodu z wodoodpornym dławikiem kablowym

Dopasowane, kompletne rozwiązania w zakresie obwodów pneumatycznych i płynów

  1. Mały obwód odgałęzienia chłodzenia

     -- Jednostka do serwisowania powietrza AFC → Zawór elektromagnetyczny 3/2 serii 3V → Wąż PU → Zawór bezpośredniego działania 2S (sterowanie pętlą wody chłodzącej)

  2. Kompletny obwód głównego przewodu wodnego maszyny

     -- Zbiornik wody / główna rura sprężarki powietrza → Zawór pilotowy 2S o dużej średnicy → wielostanowiskowe odgałęzienia natryskowe

  3. Obwód warsztatowy z płynami w wykonaniu przeciwwybuchowym

     -- Przeciwwybuchowa jednostka uzdatniania powietrza → 50-VPE przeciwwybuchowy zawór 3-drogowy + niestandardowy zawór pilotowy 2S z cewką przeciwwybuchową

Podsumowanie w jednym zdaniu

     2/2-drogowy normalnie zamknięty elektrozawór do cieczy serii SOLH 2S dzieli się na model z małym otworem o działaniu bezpośrednim przy rozruchu przy zerowym ciśnieniu i wariant z dużym otworem o niskim poborze mocy i dużym przepływie, z opcjonalnymi uszczelkami NBR/EPDM, wielowątkową kompatybilnością z wieloma napięciami, szeroko stosowany do automatycznej kontroli odcięcia wody, powietrza i oleju w obrabiarkach, liniach myjących, urządzeniach do uzdatniania wody i automatyzacji pakowania żywności.
