Wielostopniowy generator podciśnienia serii PBM/PBX

Seria PBM / PBX Mini, wielostopniowy, wieloenergetyczny eżektor próżniowy | Generator próżniowy typu Piab z możliwością sztaplowania

Marka: SOLH firmy Richge Technology | Ultracienki, 2-stopniowy generator próżni Venturiego z możliwością sztaplowania

1. Przegląd produktu

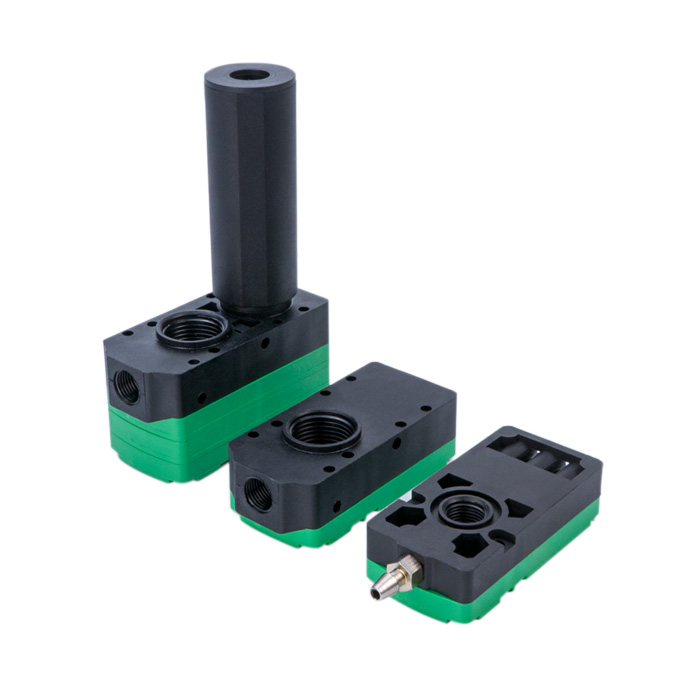

   PBM/PBX to mini, dwustopniowe, dyfuzyjne, wielostopniowe generatory próżni typu Piab, znane również jako wieloenergetyczne generatory próżni. Przyjęły modułową konstrukcję, którą można układać jeden na drugim, z ultracienką, lekką obudową. PBM jest standardową wersją z wbudowanym tłumikiem, natomiast PBX jest typem złożonego tłumika zewnętrznego. Dostępne trzy wersje funkcjonalne: Typ A bezzaworowy, Typ B z zaworem zasilającym, Typ C, w pełni zintegrowany model wieloenergetyczny.

  Umiejscowienie rdzenia: Kompaktowa powierzchnia, niskie zużycie powietrza i duży przepływ ssania. Obsługuje wielowarstwowe układanie kolektorów z niezależnym sterowaniem wieloma przyssawkami. Idealny do robotycznego EOAT, paletyzacji i porowatych detali z piankowymi przyssawkami.

      • Standardowy mini PBM: Wbudowany tłumik, smukły korpus, niski poziom hałasu, odpowiedni do montażu pojedynczego lub piętrowego

      • Typ złożony PBX X-mini: Wyjmowany zewnętrzny wkład tłumika, wyższa próżnia końcowa, większy przepływ i lepsze odprowadzanie ciepła, zaprojektowany do ciągłej pracy z dużą liczbą cykli

  Klasy wielkości: 5 / 10 / 20 / 30. Liczba oznacza równoważną moc znamionową pompy próżniowej (0,05 ~ 0,3 kW). Wersje funkcjonalne: A podstawowy bezzaworowy, B zintegrowany zawór zasilający, C model w pełni multienergetyczny (zawór zasilający + zawór bezpieczeństwa + wykrywanie podciśnienia + regulowana przepustnica przerwy podciśnienia).

2. Reguła kodowania modelu

  Przykład: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • Centrala PBM/centrala telefoniczna

￮ PBM: Standardowy typ mini z wbudowanym tłumikiem

￮ centrala telefoniczna: Compound typu X-mini z zewnętrznym wkładem tłumiącym

     • 10: Kod rozmiaru (5 /10 /20 /30)

￮ 5: Mikro mały przepływ, drobne elementy

￮ 10: Mały i średni przepływ, małe części 3C

￮ 20: Bestseller o średnim przepływie, przyssawka kartonowa, foliowa i piankowa

￮ 30: Duży przepływ, porowaty arkusz o dużej powierzchni i paletyzacja

     • ABC: Wersja funkcjonalna

￮ Odp.: Bezzaworowa jednostka podstawowa, tylko korpus generatora, sterowana zewnętrznym zaworem elektromagnetycznym

￮ B: Wersja z pojedynczym zaworem, wbudowany elektrozawór zasilania, opcjonalny jednokierunkowy zawór utrzymujący ciśnienie, naturalne uwalnianie próżni

￮ C: Pełna wersja wieloenergetyczna, zawór zasilający + zawór przerywający podciśnienie + cyfrowy przełącznik ciśnienia podciśnienia + regulowana przepustnica nadmuchu

     • K1: Kod kombinacji zaworów, K1 = normalnie zamknięty zawór zasilający + normalnie zamknięty zawór odcinający

     • 5/6: Napięcie cewki: 5=DC24V, 6=DC12V

     • L/M: Specyfikacja przewodu

     • FN: Wyjście przełącznika ciśnienia (NPN/PNP, jednostka opcjonalnie kPa/inHg)

  Przykład zamówienia: PBM20-C. Definicja: Wbudowany tłumik standardowy PBM, rozmiar 20, model typu C, w pełni wieloenergetyczny, zintegrowany zawór zasilania i przerywania, regulowana przerwa w podciśnieniu i alarm wykrywania podciśnienia.

3. Różnica w rdzeniu PBM i centrala telefoniczna

4. Porównanie funkcji wersji ABC

5. Podsumowanie specyfikacji technicznej

  Wydajność przy ciśnieniu zasilania 0,5 MPa

6. Przewodnik wyboru

  Wybierz PBM lub centrala telefoniczna

     • ✅ PBM: Ograniczona przestrzeń instalacyjna, EOAT robota, regularny cykl przerywany, nie jest wymagany wystający tłumik

     • ✅ centrala telefoniczna: Przyssawka piankowa, porowaty karton, długa ciągła praca, wymagany większy przepływ i podciśnienie

  Wybierz wersję ABC

     • ✅ Wersja C Multi-Energia: Zastosowanie robota, szybkie zwolnienie przedmuchu + alarm wykrywania braku części, redukcja zewnętrznych zaworów i rurociągów (preferowane)

     • ✅ Wersja B: Ograniczony budżet, brak wyzwolenia podciśnienia, przedmiot obrabiany uwalniany jest pod ciężarem własnym

     • ✅ Wersja A: Stałe urządzenie z istniejącym zewnętrznym zaworem elektromagnetycznym, najniższy koszt zakupu

  Funkcja rozdzielacza z możliwością układania w stosy (kluczowa zaleta PBM/PBX)

     PBM5 może układać w stosy do 16 warstw; PBM10 obsługuje do 12 warstw. PBX ma tę samą możliwość układania stosów. Każda warstwa posiada niezależny obwód próżniowy bez wzajemnych zakłóceń, dzieląc jedno główne źródło powietrza. Najlepszy wybór w przypadku modułów transferu wielostanowiskowego i modułów z wieloma dyszami.

     Materiał uszczelki: NBR do warunków ogólnych; FKM do środowisk powodujących korozję w środowisku spożywczym lub kwasowo-zasadowym.

7. Obwód pneumatyczny dla modelu wieloenergetycznego typu C

     Źródło powietrza → Filtr powietrza AFC (zakaz mgły olejowej) → Reduktor ciśnienia AR → Port zasilania powietrzem PBM/PBX-C; Port próżniowy → Filtr próżniowy ZFC → przyssawka. Do sterownika PLC podłączane są dwa przewody sygnałowe DC24V: jeden do kontroli adsorpcji próżniowej, drugi do regulowanej przerwy próżniowej w przedmuchu. Sygnał zwrotny podciśnienia używany do wykrywania braku/upuszczenia przedmiotu obrabianego.

8. Uwagi operacyjne

     • Dopływ powietrza musi być suchy i przefiltrowany. Niedopuszczalne jest smarowanie mgłą olejową. Zanieczyszczenie olejem spowoduje zatkanie dysz dwustopniowych.

     • W rurociągu podciśnieniowym należy zamontować filtr próżniowy ZFC. Kurz łatwo blokuje dysze i zmniejsza siłę ssania.

     • Zewnętrzny wkład tłumika PBX musi być całkowicie zainstalowany; usunięcie go powoduje bardzo głośny hałas.

     • Powoli reguluj przepustnicę hamulca podciśnieniowego typu C. Nadmierne otwarcie spowoduje wydmuchanie cienkich folii i przedmiotów papierowych.

     • W przypadku montażu wielojednostkowego kolektora piętrowego należy powiększyć główną rurę doprowadzającą powietrze, aby ustabilizować ciśnienie we wszystkich jednostkach.

     • Szeroka tolerancja temperaturowa; zapewnić brak oblodzenia źródła powietrza w warunkach niskiej temperatury.
